OPEL ASTRA J 2018.5 Uporabniški priročnik

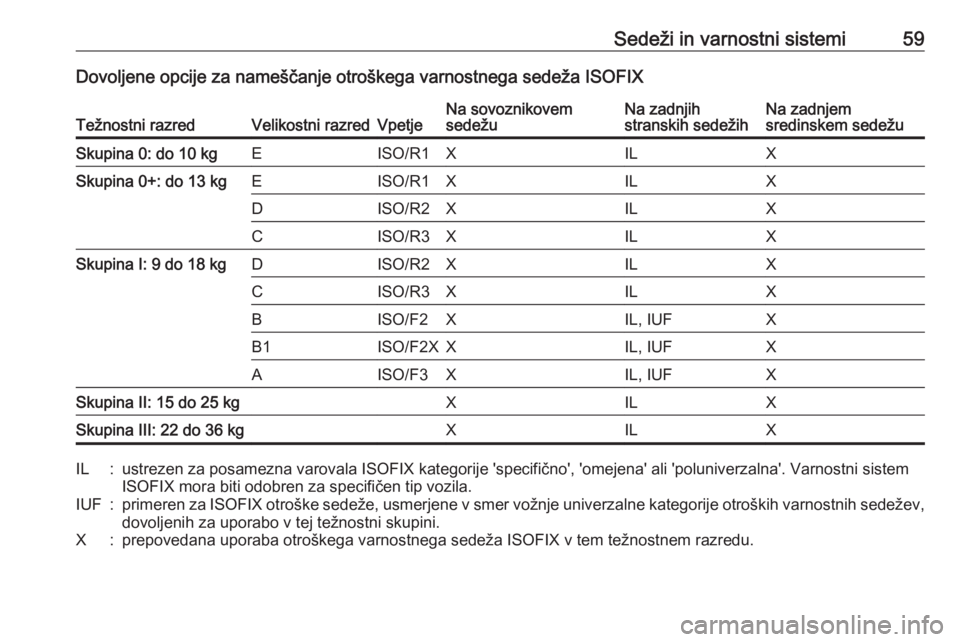

Sedeži in varnostni sistemi59Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIXTežnostni razredVelikostni razredVpetjeNa sovoznikovem
sedežuNa zadnjih
stranskih sedežihNa zadnjem
sredinskem sedežuSkupina 0: do 10 kgEISO/R1XILXSkupina 0+: do 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXSkupina I: 9 do 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXSkupina II: 15 do 25 kgXILXSkupina III: 22 do 36 kgXILXIL:ustrezen za posamezna varovala ISOFIX kategorije 'specifično', 'omejena' ali 'poluniverzalna'. Varnostni sistem
ISOFIX mora biti odobren za specifičen tip vozila.IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.

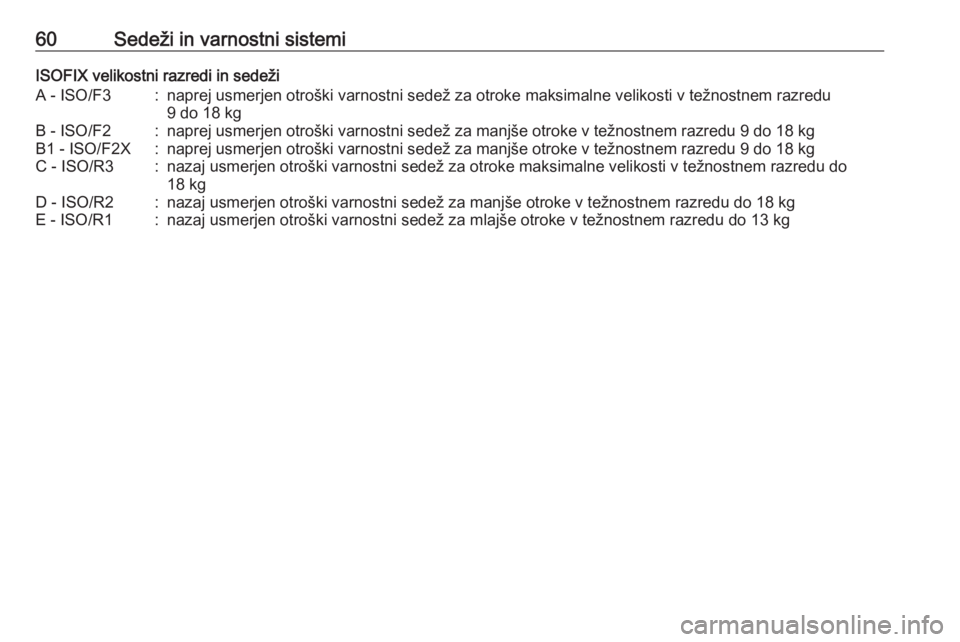

60Sedeži in varnostni sistemiISOFIX velikostni razredi in sedežiA - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

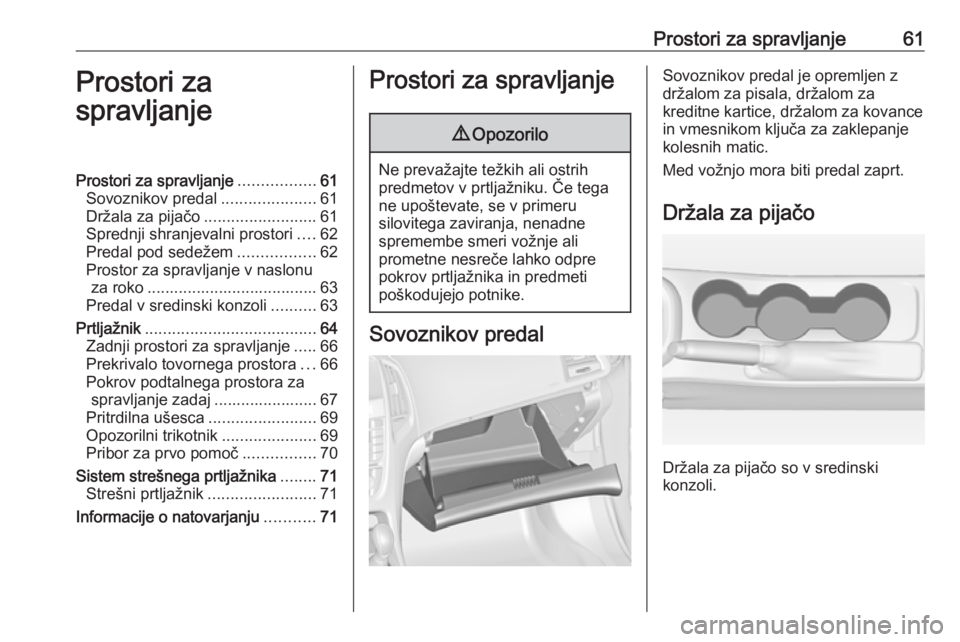

Prostori za spravljanje61Prostori za
spravljanjeProstori za spravljanje .................61
Sovoznikov predal .....................61
Držala za pijačo .........................61
Sprednji shranjevalni prostori ....62
Predal pod sedežem .................62
Prostor za spravljanje v naslonu za roko ...................................... 63
Predal v sredinski konzoli ..........63
Prtljažnik ...................................... 64
Zadnji prostori za spravljanje .....66
Prekrivalo tovornega prostora ...66
Pokrov podtalnega prostora za spravljanje zadaj ....................... 67
Pritrdilna ušesca ........................69
Opozorilni trikotnik .....................69
Pribor za prvo pomoč ................70
Sistem strešnega prtljažnika ........71
Strešni prtljažnik ........................71
Informacije o natovarjanju ...........71Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kreditne kartice, držalom za kovance
in vmesnikom ključa za zaklepanje
kolesnih matic.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.

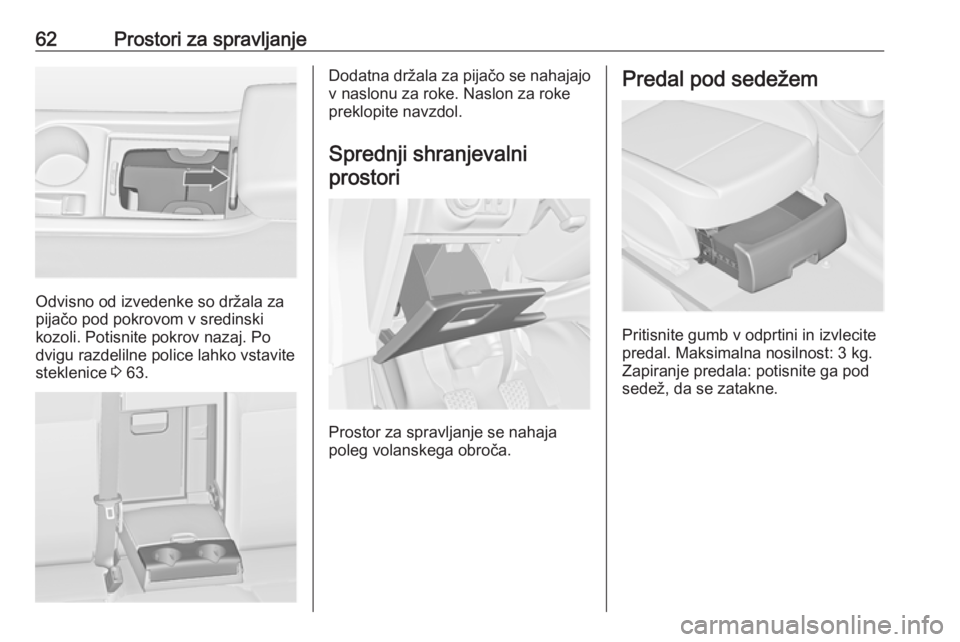

62Prostori za spravljanje
Odvisno od izvedenke so držala za
pijačo pod pokrovom v sredinski
kozoli. Potisnite pokrov nazaj. Po
dvigu razdelilne police lahko vstavite steklenice 3 63.
Dodatna držala za pijačo se nahajajo
v naslonu za roke. Naslon za roke
preklopite navzdol.
Sprednji shranjevalni prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.

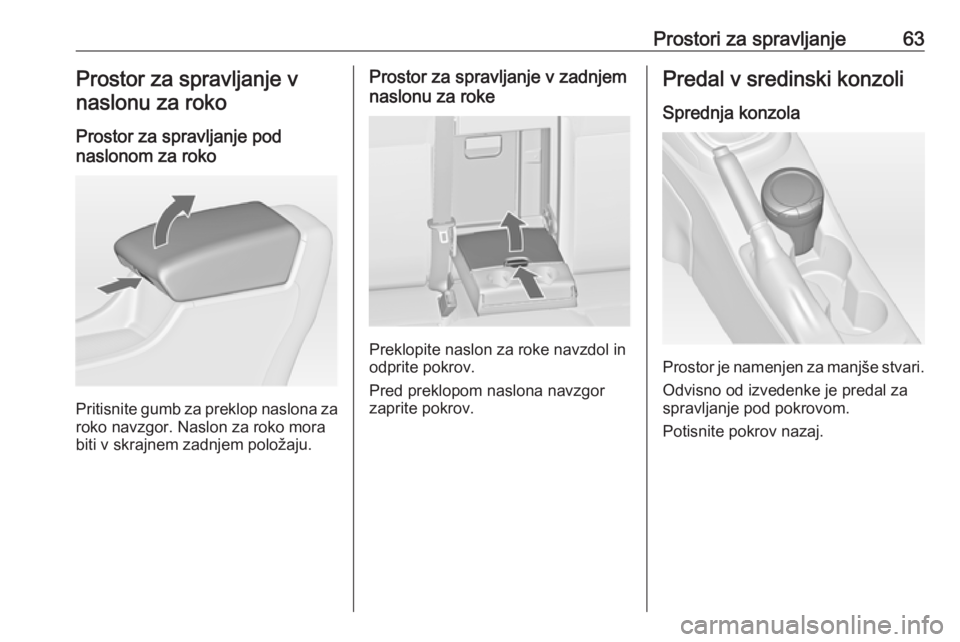

Prostori za spravljanje63Prostor za spravljanje vnaslonu za roko
Prostor za spravljanje pod
naslonom za roko
Pritisnite gumb za preklop naslona za
roko navzgor. Naslon za roko mora
biti v skrajnem zadnjem položaju.
Prostor za spravljanje v zadnjem
naslonu za roke
Preklopite naslon za roke navzdol in
odprite pokrov.
Pred preklopom naslona navzgor zaprite pokrov.
Predal v sredinski konzoli
Sprednja konzola
Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.
Potisnite pokrov nazaj.

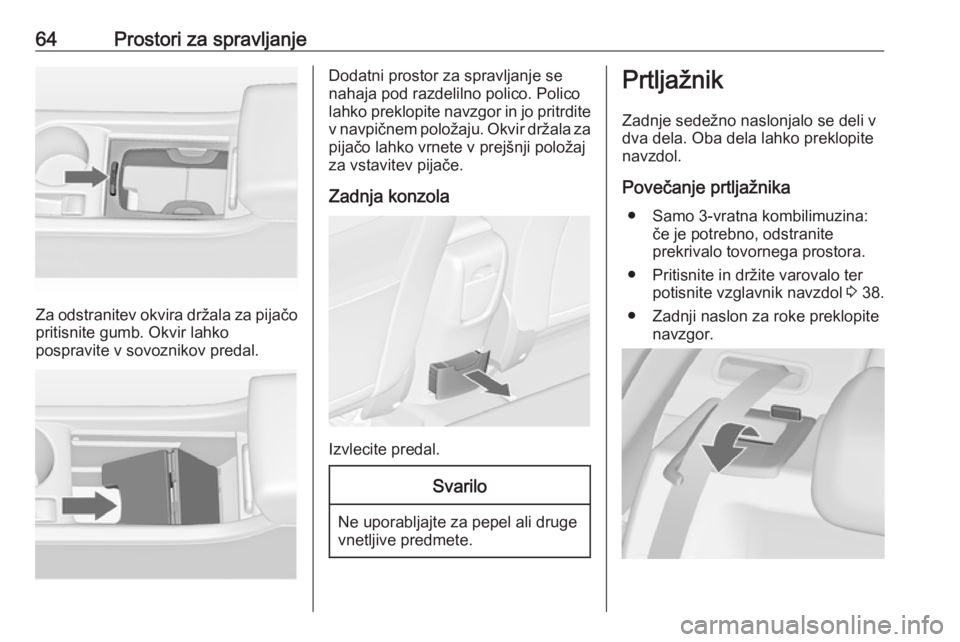

64Prostori za spravljanje
Za odstranitev okvira držala za pijačopritisnite gumb. Okvir lahko
pospravite v sovoznikov predal.
Dodatni prostor za spravljanje se
nahaja pod razdelilno polico. Polico
lahko preklopite navzgor in jo pritrdite v navpičnem položaju. Okvir držala za
pijačo lahko vrnete v prejšnji položaj
za vstavitev pijače.
Zadnja konzola
Izvlecite predal.
Svarilo
Ne uporabljajte za pepel ali druge
vnetljive predmete.
Prtljažnik
Zadnje sedežno naslonjalo se deli v
dva dela. Oba dela lahko preklopite
navzdol.
Povečanje prtljažnika ● Samo 3-vratna kombilimuzina: če je potrebno, odstranite
prekrivalo tovornega prostora.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 38.
● Zadnji naslon za roke preklopite navzgor.

Prostori za spravljanje65●Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči ne priprete in poškodujete. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
● Potegnite sprostilni vzvod na obeh straneh in spustite
naslonjalo na sedež.
● Vzemite varnostni pas iz vodila sedežnega naslonjala in ga
namestite za držalo, kot je
prikazano na sliki.
Za preklop v pokončni položaj
privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Odprite loputo pod zadnjim
sredinskim sedežnim
naslonjalom
● Zadnji naslon za roke preklopite navzdol.

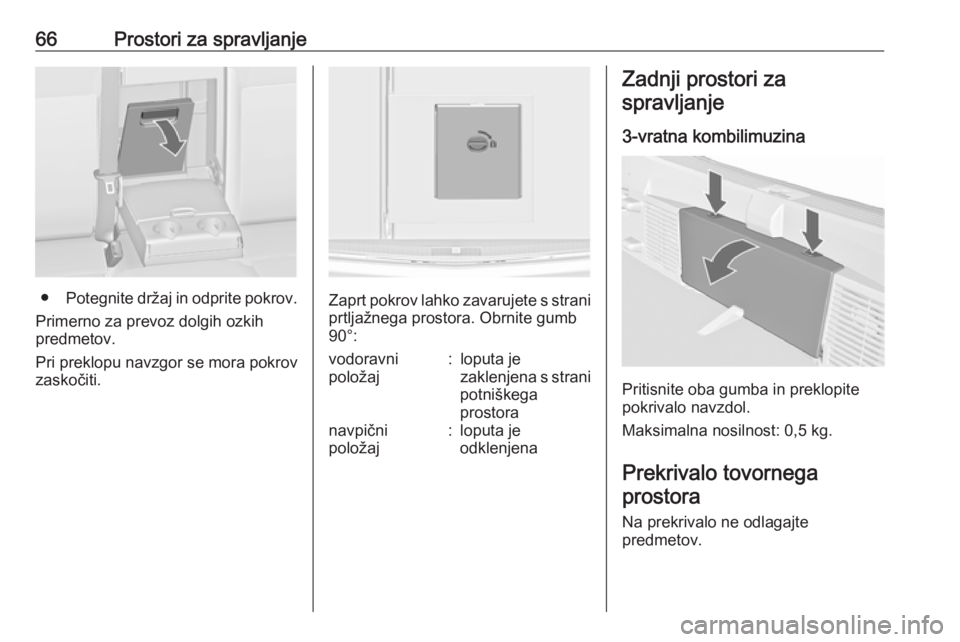

66Prostori za spravljanje
●Potegnite držaj in odprite pokrov.
Primerno za prevoz dolgih ozkih
predmetov.
Pri preklopu navzgor se mora pokrov
zaskočiti.Zaprt pokrov lahko zavarujete s strani prtljažnega prostora. Obrnite gumb
90°:
vodoravni
položaj:loputa je
zaklenjena s strani
potniškega
prostoranavpični
položaj:loputa je
odklenjenaZadnji prostori za
spravljanje
3-vratna kombilimuzina
Pritisnite oba gumba in preklopite
pokrivalo navzdol.
Maksimalna nosilnost: 0,5 kg.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte
predmetov.

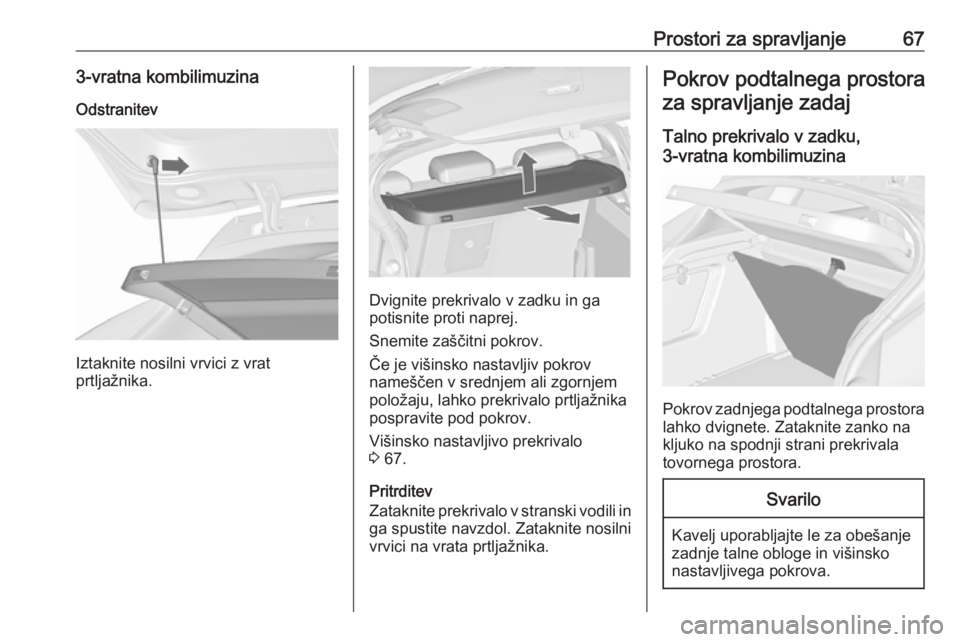

Prostori za spravljanje673-vratna kombilimuzinaOdstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Če je višinsko nastavljiv pokrov
nameščen v srednjem ali zgornjem
položaju, lahko prekrivalo prtljažnika
pospravite pod pokrov.
Višinsko nastavljivo prekrivalo
3 67.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Pokrov podtalnega prostora
za spravljanje zadaj
Talno prekrivalo v zadku,
3-vratna kombilimuzina
Pokrov zadnjega podtalnega prostora lahko dvignete. Zataknite zanko na
kljuko na spodnji strani prekrivala
tovornega prostora.
Svarilo
Kavelj uporabljajte le za obešanje
zadnje talne obloge in višinsko
nastavljivega pokrova.

68Prostori za spravljanjeVišinsko nastavljivo prekrivalo,
3-vratna kombilimuzina
Višinsko nastavljivo prekrivalo lahko
namestite v treh višinah:
● neposredno nad zadnjim talnim prekrivalom ( 1)
● v srednji položaj ( 2)
● v najvišji položaj ( 3)
Svarilo
Sprednji in zadnji del višinsko
nastavljivega pokrova morata biti
pritrjena na isti višini.
Dviganje
Za dvig prekrivala v najvišji položaj
potegnite pentljo nazaj in dvignite zadnji del prekrivala na ustrezne
podstavke.
Spuščanje
Za spuščanje prekrivala potegnite
trak nazaj in istočasno potisnite
sprednji sredinski del prekrivala
navzdol.
Svarilo
Ne spuščajte višinsko nastavljiv pokrov do položaja 1 v vozilih z
dodatnim nizkotonskim
zvočnikom. Utegne priti do
poškodbe zvočnika.
