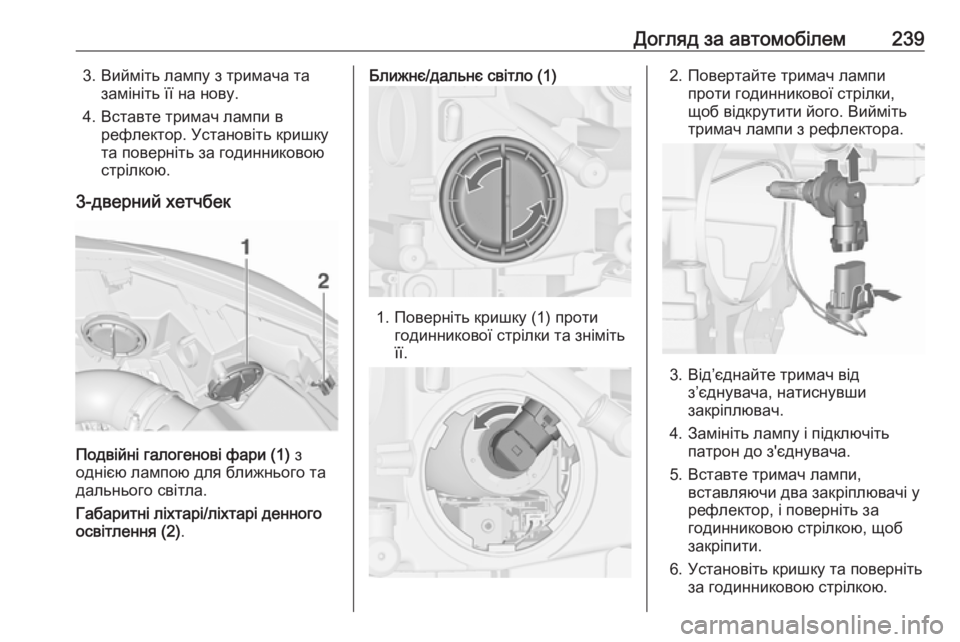

Догляд за автомобілем2393. Вийміть лампу з тримача тазамініть її на нову.
4. Вставте тримач лампи в рефлектор. Установіть кришку
та поверніть за годинниковою
стрілкою.
3-дверний хетчбек
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.

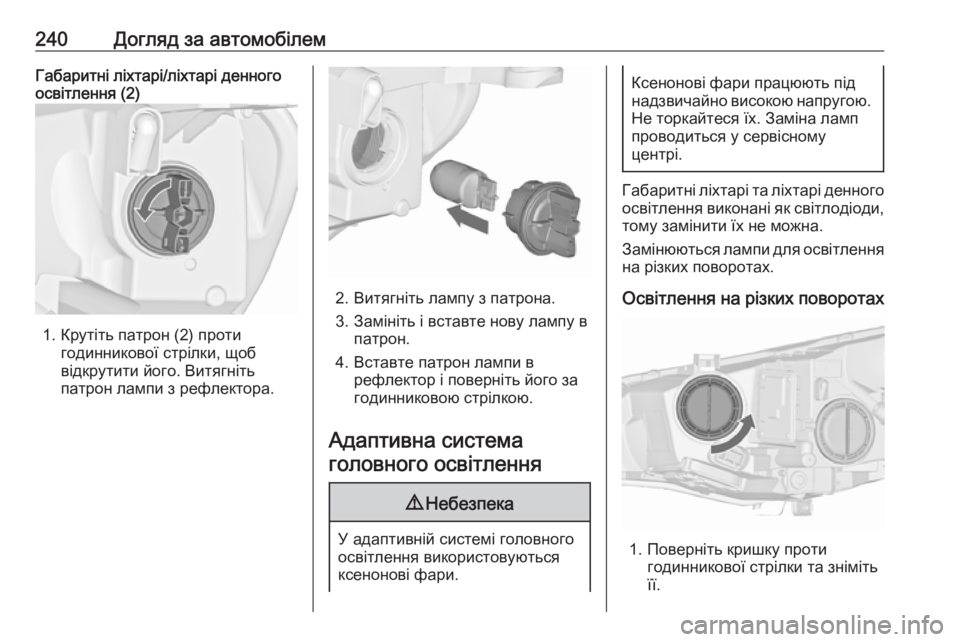

240Догляд за автомобілемГабаритні ліхтарі/ліхтарі денного
освітлення (2)
1. Крутіть патрон (2) проти
годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Адаптивна система головного освітлення
9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.

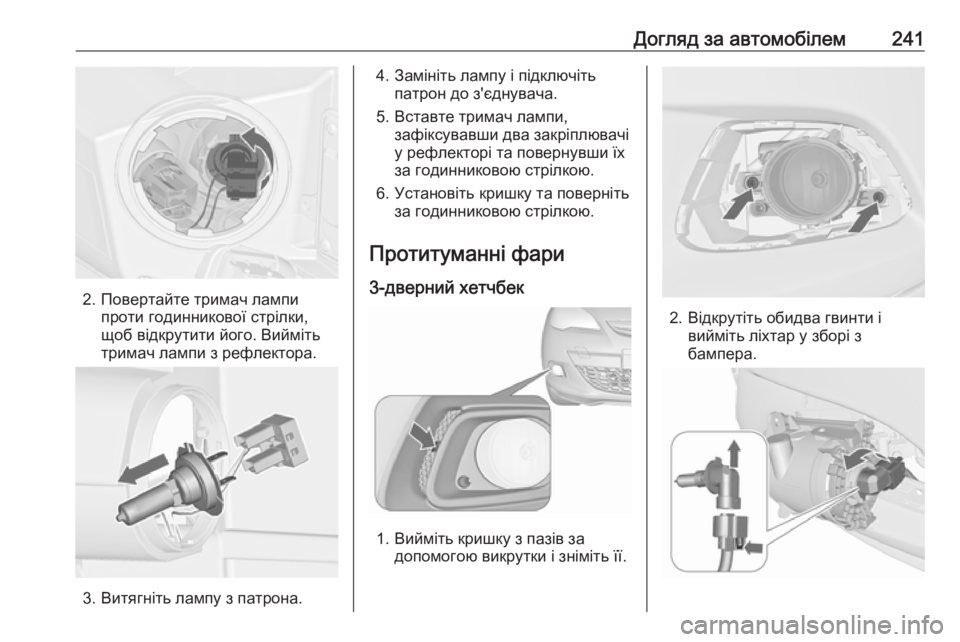

Догляд за автомобілем241
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Протитуманні фари
3-дверний хетчбек
1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.

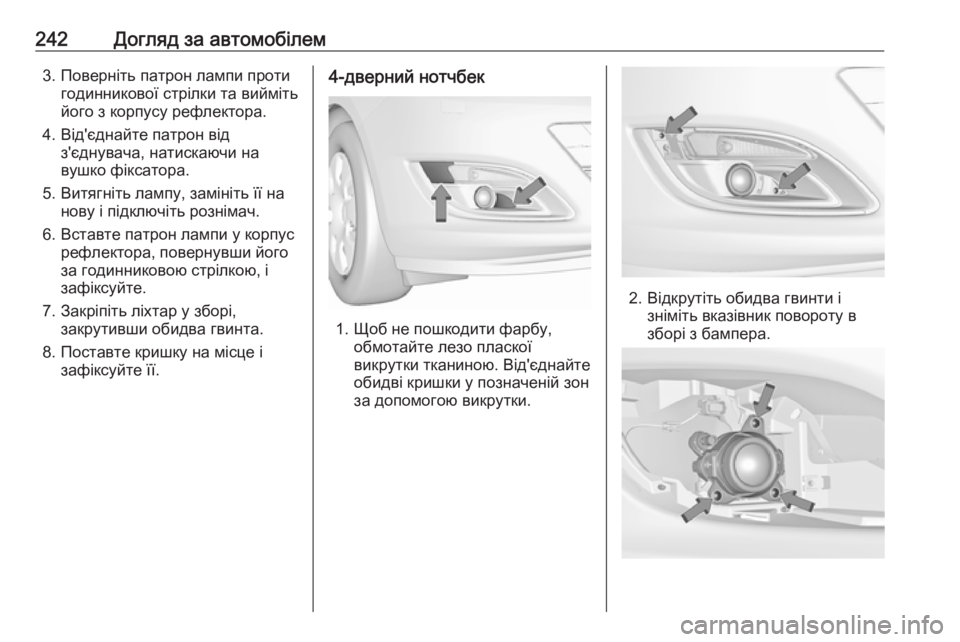

242Догляд за автомобілем3. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з корпусу рефлектора.
4. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.4-дверний нотчбек
1. Щоб не пошкодити фарбу, обмотайте лезо пласкоївикрутки тканиною. Від'єднайте
обидві кришки у позначеній зон
за допомогою викрутки.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.

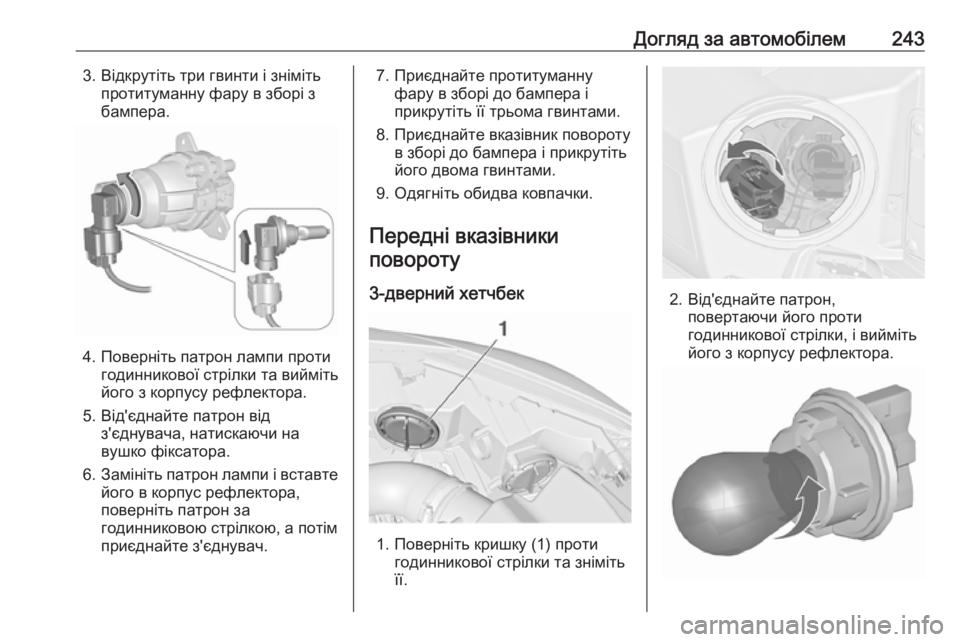

Догляд за автомобілем2433. Відкрутіть три гвинти і знімітьпротитуманну фару в зборі з
бампера.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть патрон лампи і вставте
його в корпус рефлектора,
поверніть патрон за
годинниковою стрілкою, а потім
приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.
8. Приєднайте вказівник повороту в зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.
Передні вказівники повороту
3-дверний хетчбек
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. Від'єднайте патрон, повертаючи його проти
годинникової стрілки, і вийміть
його з корпусу рефлектора.

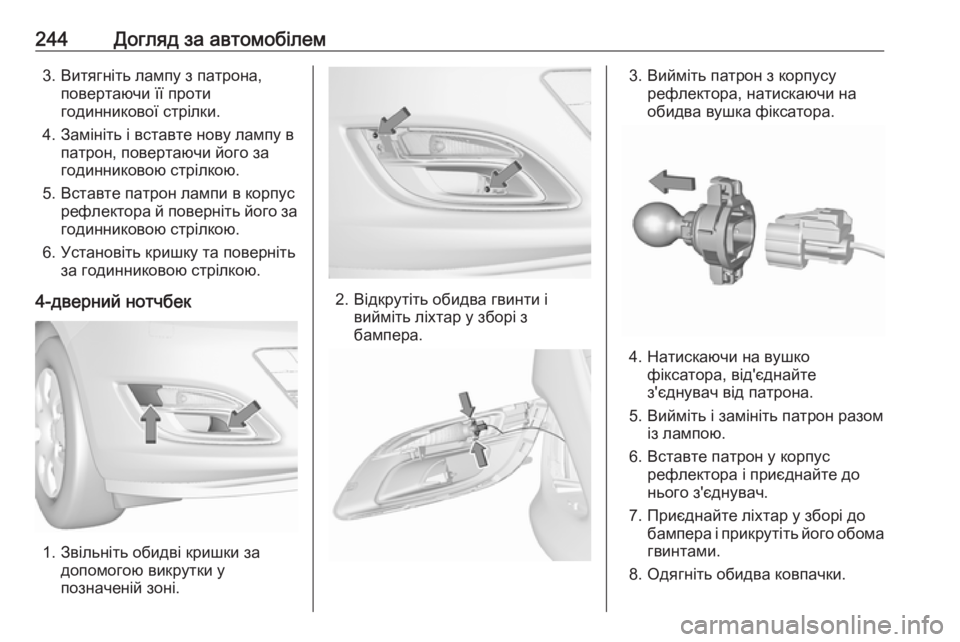

244Догляд за автомобілем3. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в корпус рефлектора й поверніть його загодинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
4-дверний нотчбек
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і вийміть ліхтар у зборі з
бампера.
3. Вийміть патрон з корпусу рефлектора, натискаючи на
обидва вушка фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у корпус рефлектора і приєднайте донього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.

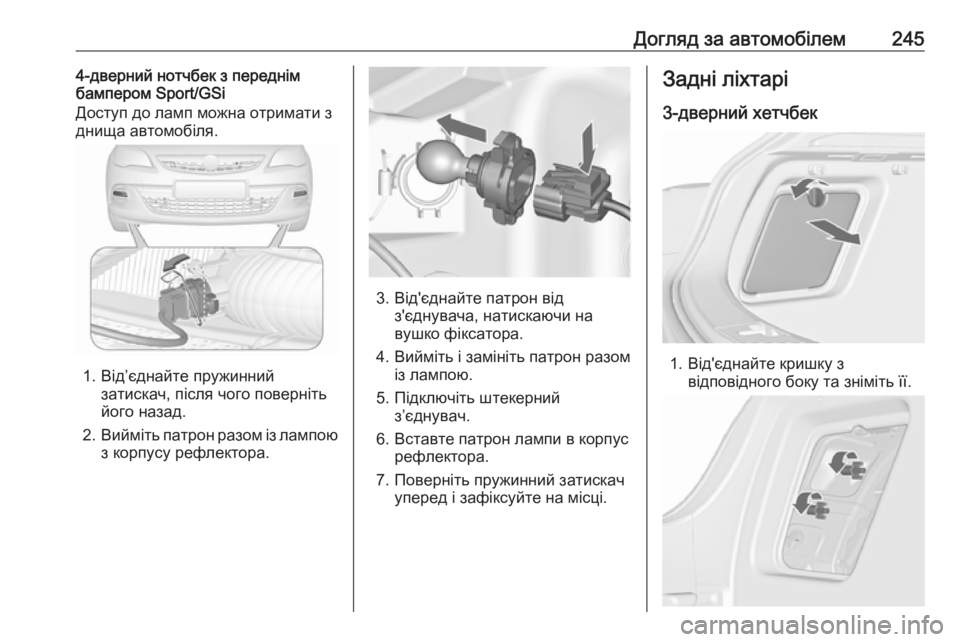

Догляд за автомобілем2454-дверний нотчбек з переднім
бампером Sport/GSi
Доступ до ламп можна отримати з
днища автомобіля.
1. Від’єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з корпусу рефлектора.
3. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть штекерний з’єднувач.
6. Вставте патрон лампи в корпус рефлектора.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
Задні ліхтарі
3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.

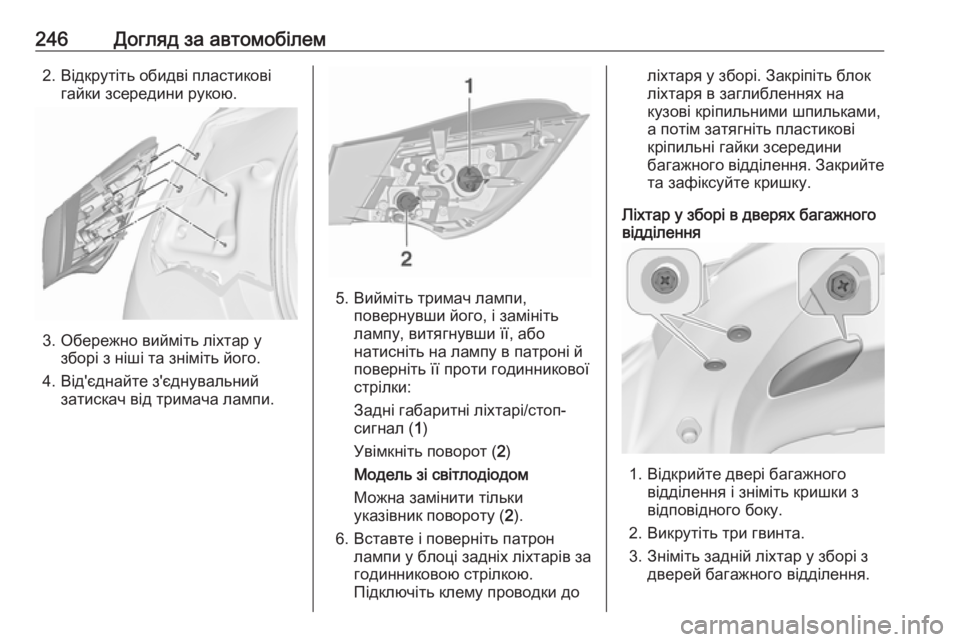

246Догляд за автомобілем2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
Модель зі світлодіодом Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.

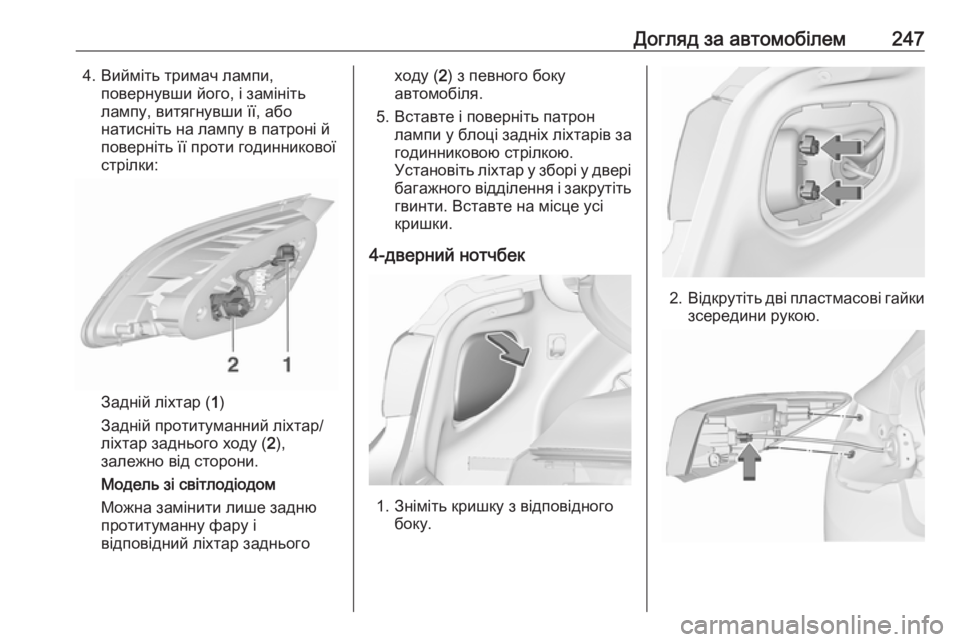

Догляд за автомобілем2474. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
Модель зі світлодіодом
Можна замінити лише задню
протитуманну фару і
відповідний ліхтар заднього
ходу ( 2) з певного боку
автомобіля.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Установіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти. Вставте на місце усі
кришки.
4-дверний нотчбек
1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.

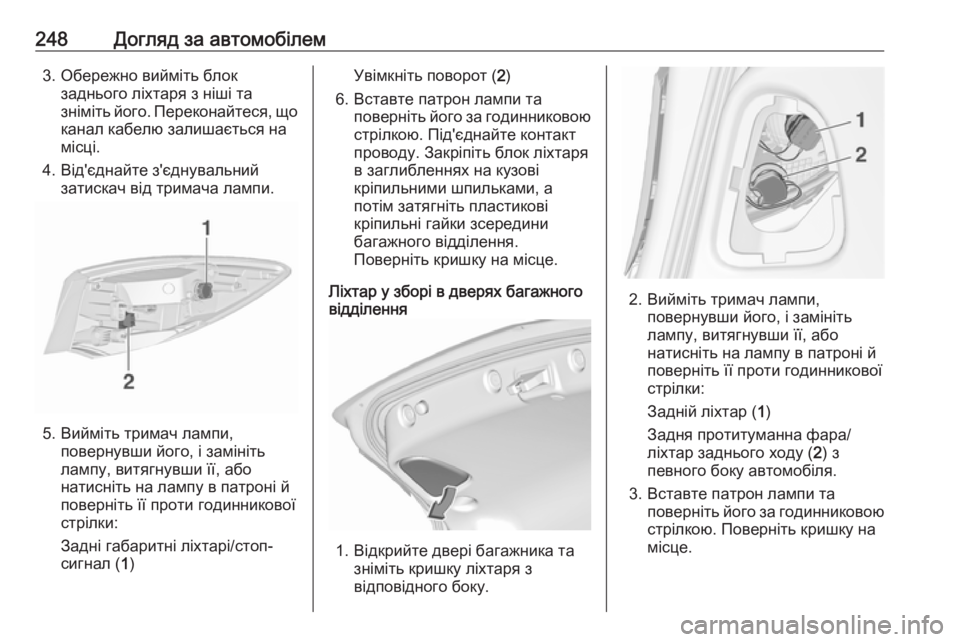

248Догляд за автомобілем3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Переконайтеся, що канал кабелю залишається на
місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть блок ліхтаря
в заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажника та
зніміть кришку ліхтаря з
відповідного боку.
2. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задня протитуманна фара/
ліхтар заднього ходу ( 2) з
певного боку автомобіля.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.
