Verzorging van de auto2192. De lamphouder naar linkslosdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Klik de lamphouder los van de stekker door op de borgnok te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht (2)
1. Lampfitting (2) linksom losdraaien. Lampfitting met lamp
uit het reflectorhuis nemen.
2. Haal de lamp uit de fitting door deze eruit te trekken.
3. Plaats een nieuwe lamp in de fitting.
4. Draai de lampfitting rechtsom in de reflector vast.
Adaptief rijlicht (AFL)9 Gevaar
Het adaptieve rijlicht (AFL) is
uitgerust met Xenonkoplampen.
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
Zijmarkeringslicht/dagrijlichten zijn
uitgevoerd met led's en kunnen niet
worden vervangen.
Lampen voor afslagverlichting zijn
vervangbaar.

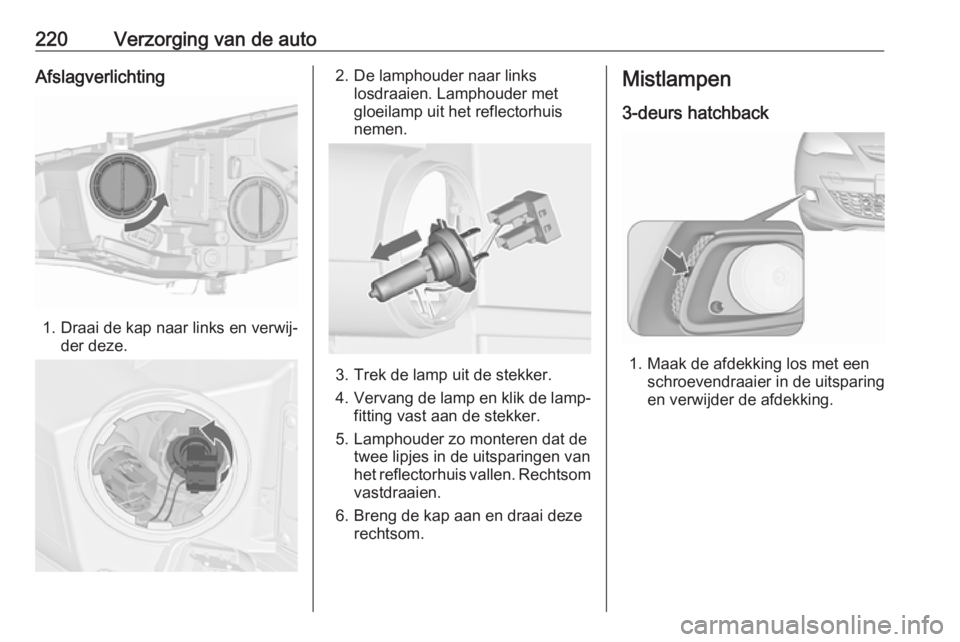

220Verzorging van de autoAfslagverlichting
1. Draai de kap naar links en verwij‐der deze.
2. De lamphouder naar links losdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Trek de lamp uit de stekker.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Mistlampen
3-deurs hatchback
1. Maak de afdekking los met een schroevendraaier in de uitsparing
en verwijder de afdekking.

Verzorging van de auto221

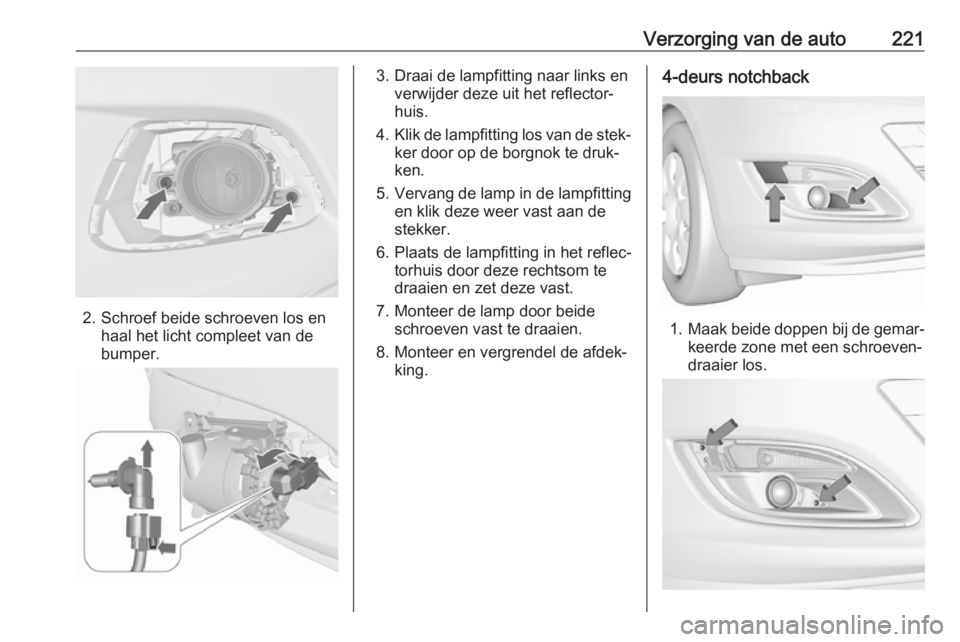

2. Schroef beide schroeven los enhaal het licht compleet van de
bumper.
3. Draai de lampfitting naar links en verwijder deze uit het reflector‐
huis.
4. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
5. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
6. Plaats de lampfitting in het reflec‐ torhuis door deze rechtsom te
draaien en zet deze vast.
7. Monteer de lamp door beide schroeven vast te draaien.
8. Monteer en vergrendel de afdek‐ king.4-deurs notchback
1.Maak beide doppen bij de gemar‐
keerde zone met een schroeven‐
draaier los.

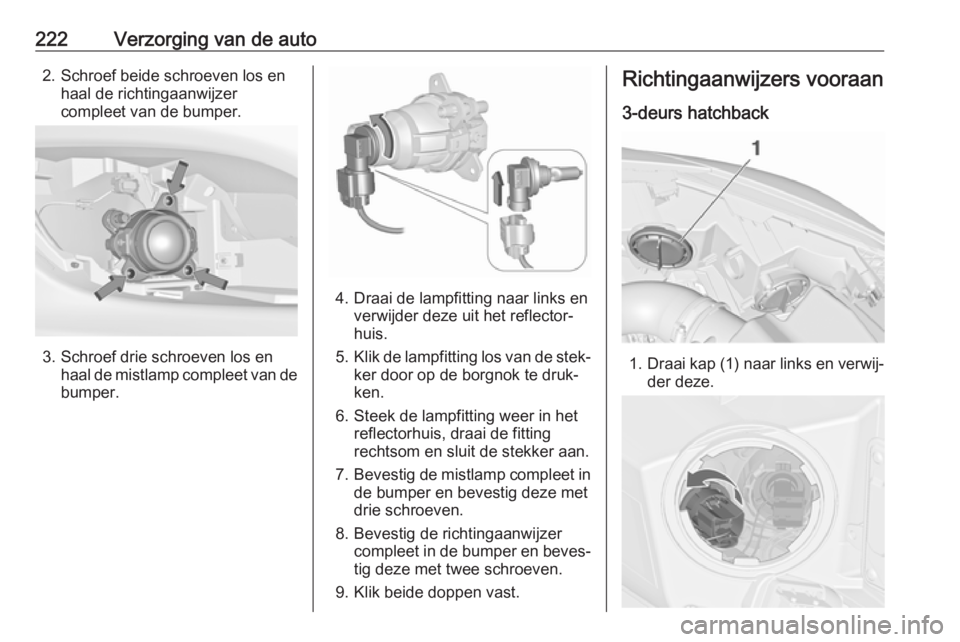

222Verzorging van de auto2. Schroef beide schroeven los enhaal de richtingaanwijzer
compleet van de bumper.
3. Schroef drie schroeven los en haal de mistlamp compleet van de
bumper.
4. Draai de lampfitting naar links en verwijder deze uit het reflector‐
huis.
5. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
6. Steek de lampfitting weer in het reflectorhuis, draai de fitting
rechtsom en sluit de stekker aan.
7. Bevestig de mistlamp compleet in
de bumper en bevestig deze met
drie schroeven.
8. Bevestig de richtingaanwijzer compleet in de bumper en beves‐tig deze met twee schroeven.
9. Klik beide doppen vast.
Richtingaanwijzers vooraan
3-deurs hatchback
1. Draai kap (1) naar links en verwij‐
der deze.

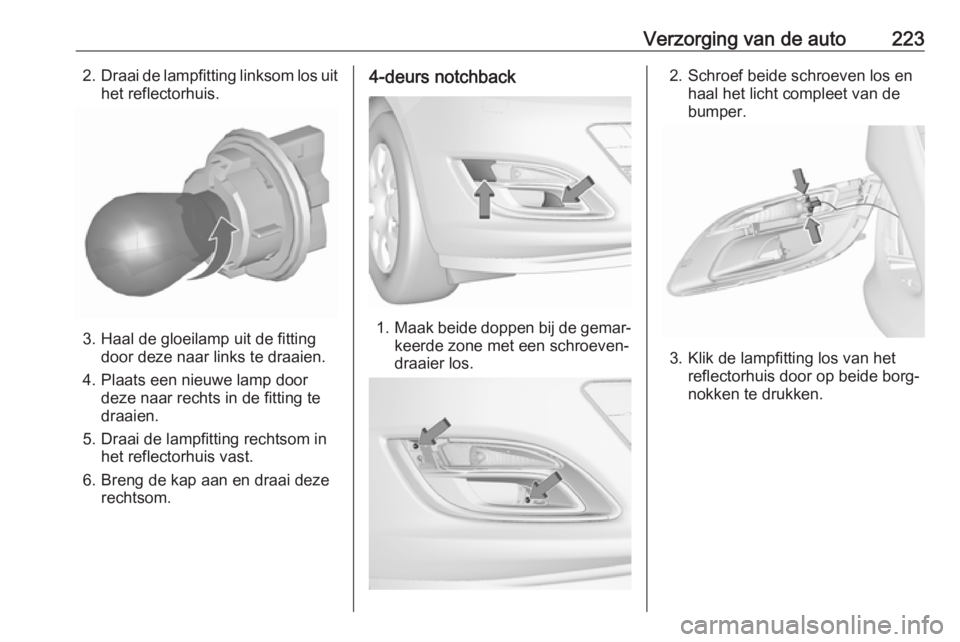

Verzorging van de auto2232.Draai de lampfitting linksom los uit
het reflectorhuis.
3. Haal de gloeilamp uit de fitting door deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in het reflectorhuis vast.
6. Breng de kap aan en draai deze rechtsom.
4-deurs notchback
1. Maak beide doppen bij de gemar‐
keerde zone met een schroeven‐
draaier los.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.
3. Klik de lampfitting los van het reflectorhuis door op beide borg‐
nokken te drukken.

224Verzorging van de auto

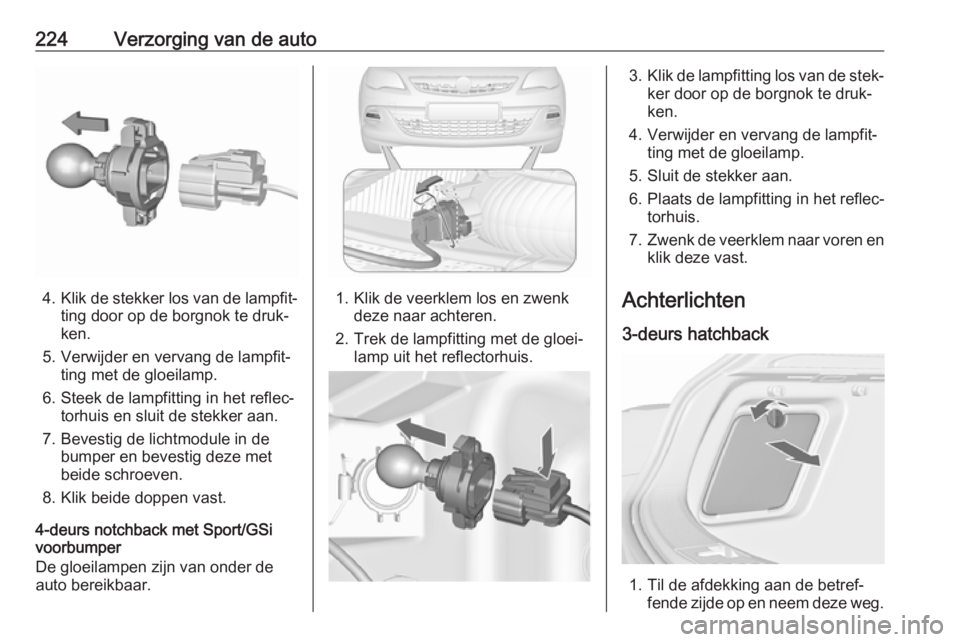

4.Klik de stekker los van de lampfit‐
ting door op de borgnok te druk‐ken.
5. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
6. Steek de lampfitting in het reflec‐ torhuis en sluit de stekker aan.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Klik beide doppen vast.
4-deurs notchback met Sport/GSi
voorbumper
De gloeilampen zijn van onder de
auto bereikbaar.1. Klik de veerklem los en zwenk deze naar achteren.
2. Trek de lampfitting met de gloei‐ lamp uit het reflectorhuis.
3.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
4. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
5. Sluit de stekker aan.
6. Plaats de lampfitting in het reflec‐ torhuis.
7. Zwenk de veerklem naar voren en
klik deze vast.
Achterlichten
3-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.

Verzorging van de auto225

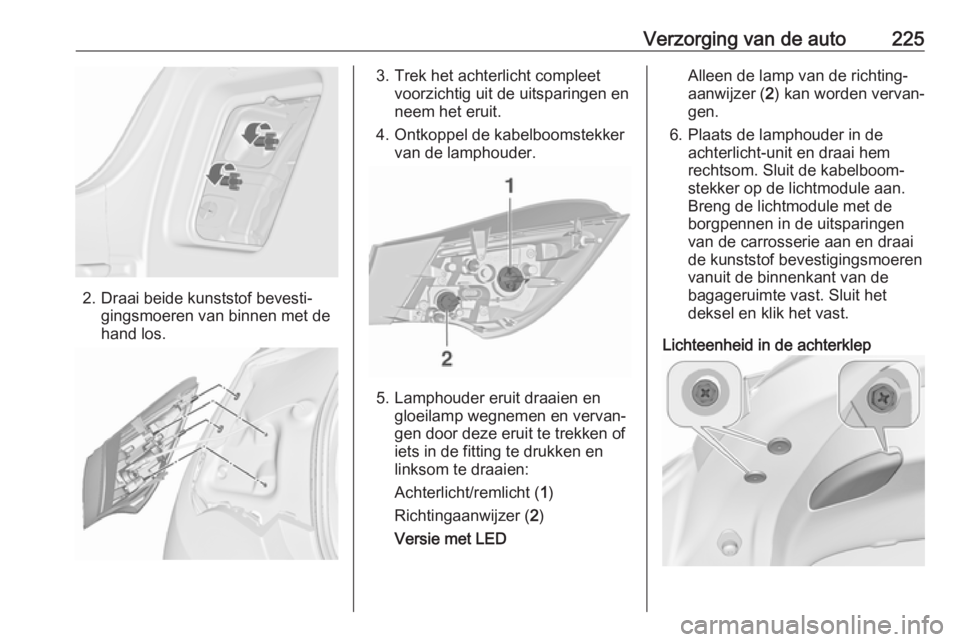

2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
Versie met LED
Alleen de lamp van de richting‐ aanwijzer ( 2) kan worden vervan‐
gen.
6. Plaats de lamphouder in de achterlicht-unit en draai hem
rechtsom. Sluit de kabelboom‐
stekker op de lichtmodule aan.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de kunststof bevestigingsmoeren
vanuit de binnenkant van de
bagageruimte vast. Sluit het
deksel en klik het vast.
Lichteenheid in de achterklep

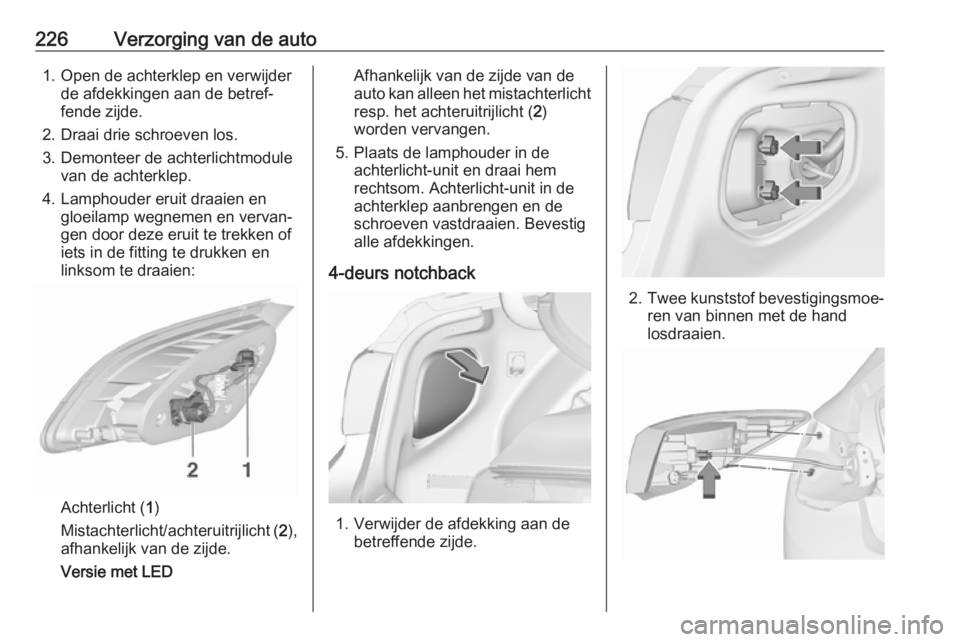

226Verzorging van de auto1. Open de achterklep en verwijderde afdekkingen aan de betref‐
fende zijde.
2. Draai drie schroeven los.
3. Demonteer de achterlichtmodule van de achterklep.
4. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
Versie met LED
Afhankelijk van de zijde van de
auto kan alleen het mistachterlicht resp. het achteruitrijlicht ( 2)
worden vervangen.
5. Plaats de lamphouder in de achterlicht-unit en draai hem
rechtsom. Achterlicht-unit in de
achterklep aanbrengen en de
schroeven vastdraaien. Bevestig alle afdekkingen.
4-deurs notchback
1. Verwijder de afdekking aan de betreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.

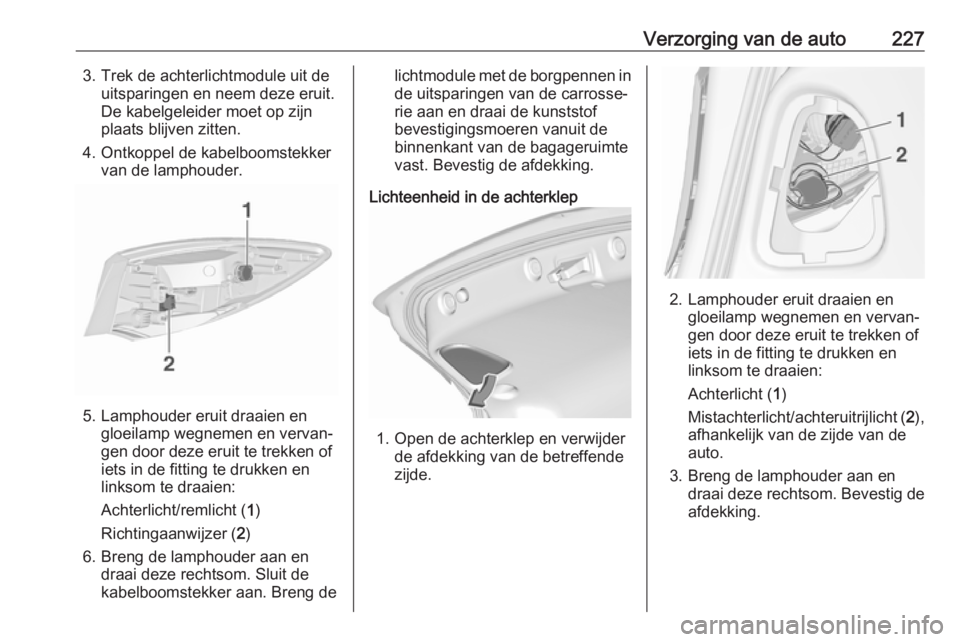

Verzorging van de auto2273. Trek de achterlichtmodule uit deuitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien engloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
6. Breng de lamphouder aan en draai deze rechtsom. Sluit dekabelboomstekker aan. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de kunststof
bevestigingsmoeren vanuit de
binnenkant van de bagageruimte
vast. Bevestig de afdekking.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking van de betreffende
zijde.
2. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde van de
auto.
3. Breng de lamphouder aan en draai deze rechtsom. Bevestig de
afdekking.

228Verzorging van de autoZijrichtingaanwijzers
3-deurs hatchback Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
4-deurs notchback
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
