Verzorging van de auto229

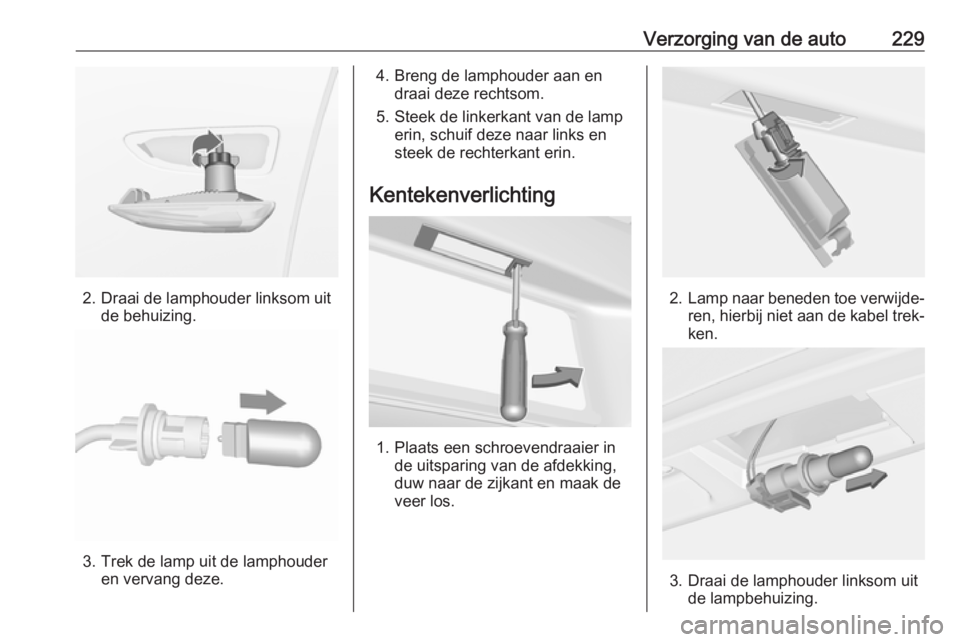

2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

230Verzorging van de auto4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem

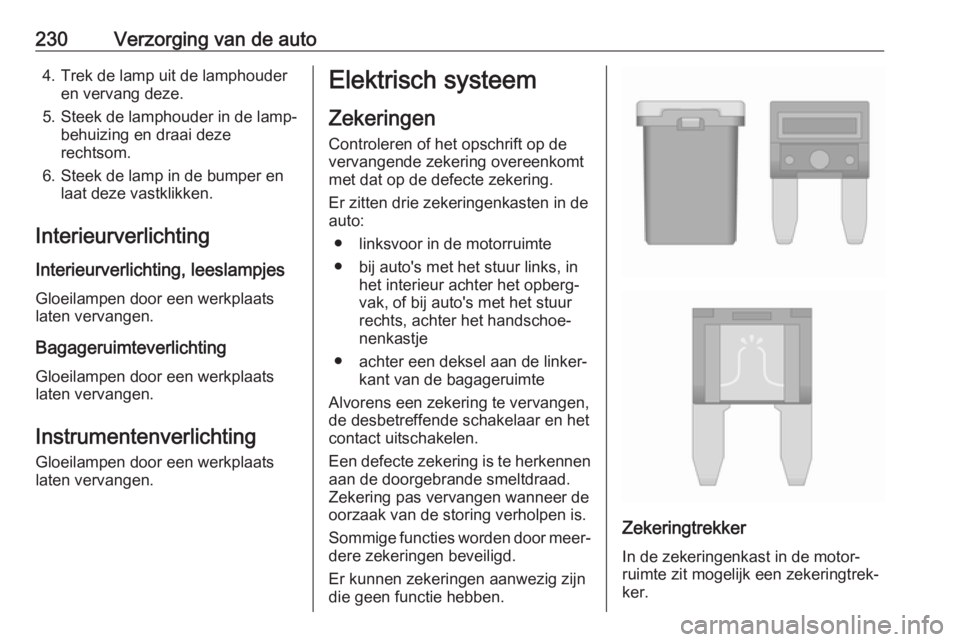

Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● linksvoor in de motorruimte
● bij auto's met het stuur links, in het interieur achter het opberg‐
vak, of bij auto's met het stuur rechts, achter het handschoe‐
nenkastje
● achter een deksel aan de linker‐ kant van de bagageruimte
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

Verzorging van de auto231

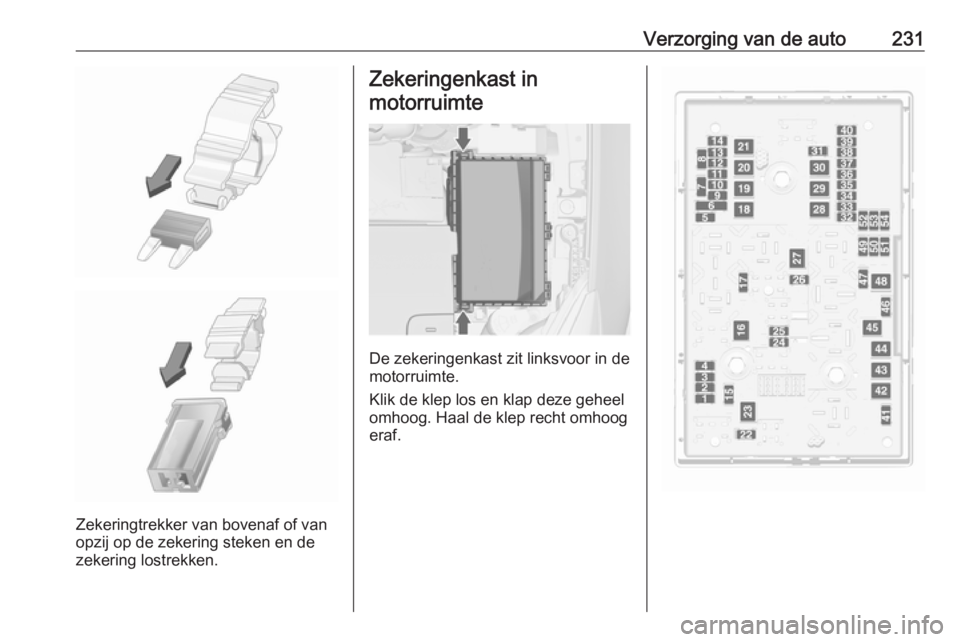

Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

232Verzorging van de autoNr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting/ontste‐kingssysteem4Brandstofinspuiting/ontste‐
kingssysteem5–6Spiegelverwarming/diefstala‐
larmsysteem7Ventilatorregeling/motorregel‐
module/transmissieregelmodule8Lambdasonde/motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL)/automati‐
sche verlichting13ABS14Achterruitwisser15Motorregelmodule16StartmotorNr.Stroomkring17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32Airbag33Adaptief rijlicht (AFL)/automati‐
sche verlichting34UitlaatgasrecirculatieNr.Stroomkring35Buitenspiegel/regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier/achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling/adap‐
tief rijlicht (AFL)51Ventilatieklep52Hulpverwarming/dieselmotor

Verzorging van de auto233Nr.Stroomkring53Transmissieregelmodule/motor‐
regelmodule54Vacuümpomp/instrumenten‐
groep/verwarming ventilatie/
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

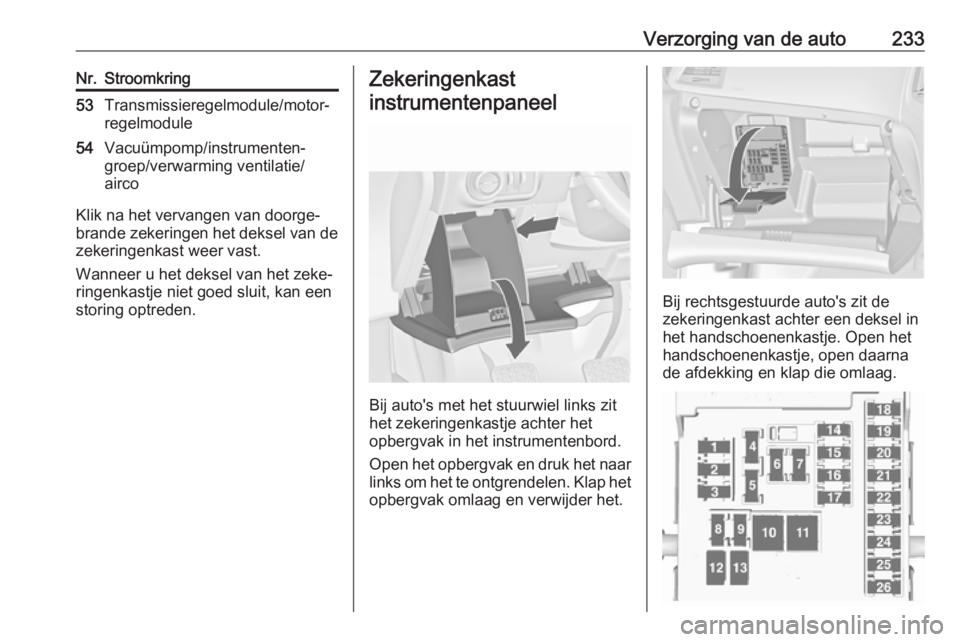

Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.

234Verzorging van de autoNr.Stroomkring1Displays2Rijverlichting/carrosserieregel‐
module3Rijverlichting/carrosserieregel‐
module4Infotainment-systeem5Infotainmentsysteem/instru‐
ment612 V-aansluiting/aansteker7Elektrische aansluiting8Dimlicht links/carrosserieregel‐
module9Dimlicht rechts/carrosseriere‐
gelmodule/airbagmodule10Portiersloten/carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag16Elektrische aansluitingNr.Stroomkring17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep/diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24Carrosserieregelmodule25–26–

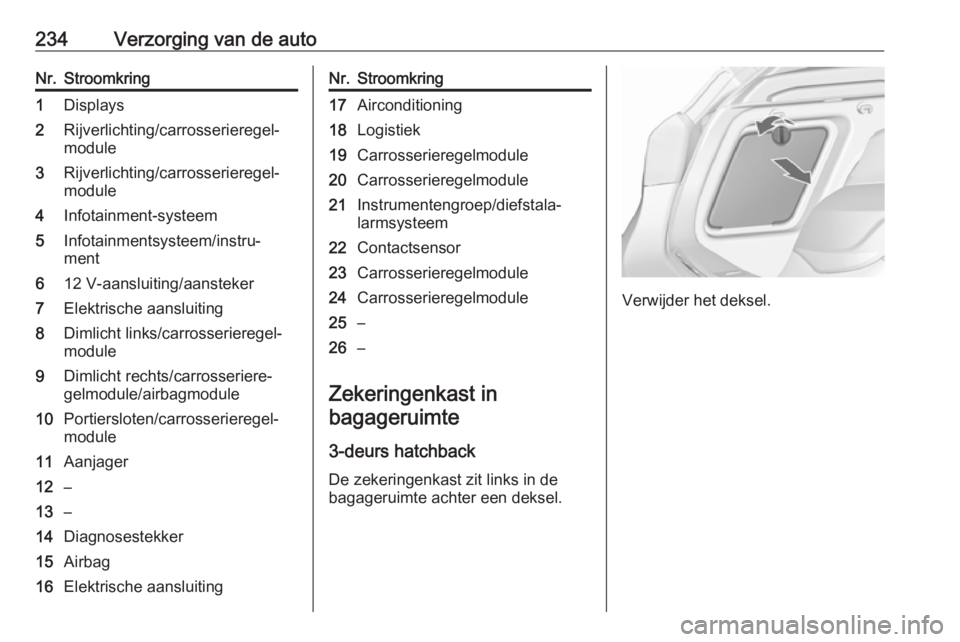

Zekeringenkast in
bagageruimte
3-deurs hatchback De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.

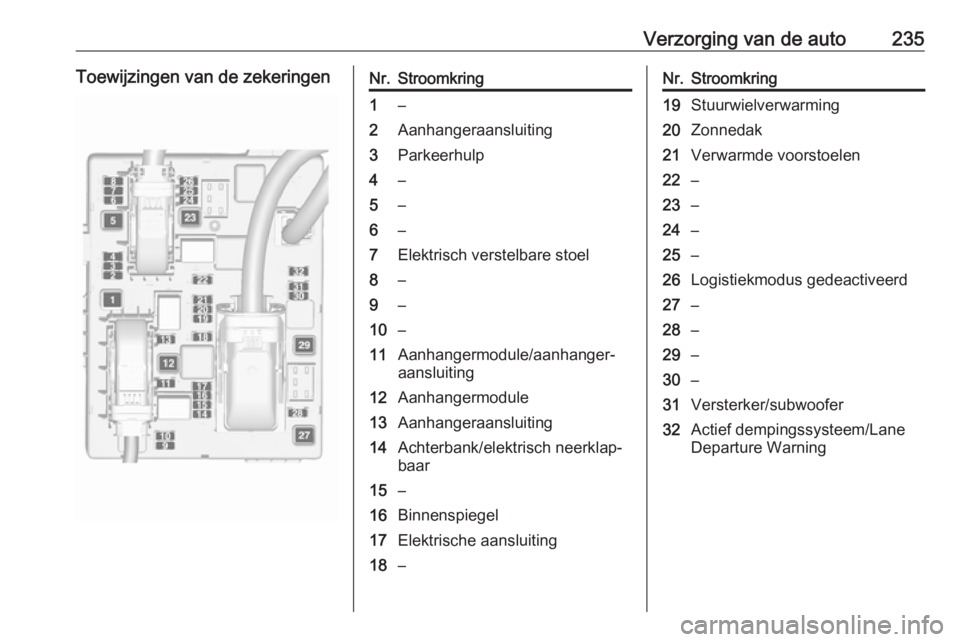

Verzorging van de auto235Toewijzingen van de zekeringenNr.Stroomkring1–2Aanhangeraansluiting3Parkeerhulp4–5–6–7Elektrisch verstelbare stoel8–9–10–11Aanhangermodule/aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14Achterbank/elektrisch neerklap‐
baar15–16Binnenspiegel17Elektrische aansluiting18–Nr.Stroomkring19Stuurwielverwarming20Zonnedak21Verwarmde voorstoelen22–23–24–25–26Logistiekmodus gedeactiveerd27–28–29–30–31Versterker/subwoofer32Actief dempingssysteem/Lane
Departure Warning

236Verzorging van de autoBoordgereedschapGereedschap Auto's zonder reservewiel
Bepaalde gereedschappen en het
sleepoog bevinden zich in een
gereedschapskist onder de vloeraf‐
dekplaat in de bagageruimte.Auto's met reservewielVariant 1a: 3-deurs hatchback met
stijve wielsleutel
De krik, het gereedschap en een riem voor het vastzetten van een bescha‐
digd wiel liggen in de gereedschaps‐
kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en het sleep‐
oog bevinden zich in de gereed‐
schapstas in de reservewielbak bij de gereedschapskist. Reservewiel
3 251.
Variant 1b: 3-deurs hatchback met
inklapbare wielsleutel
Zelfde inhoud als variant 1a maar met
een uitklapbare wielsleutel in plaats van de stijve wielsleutel die zich in de
gereedschapstas bevindt.

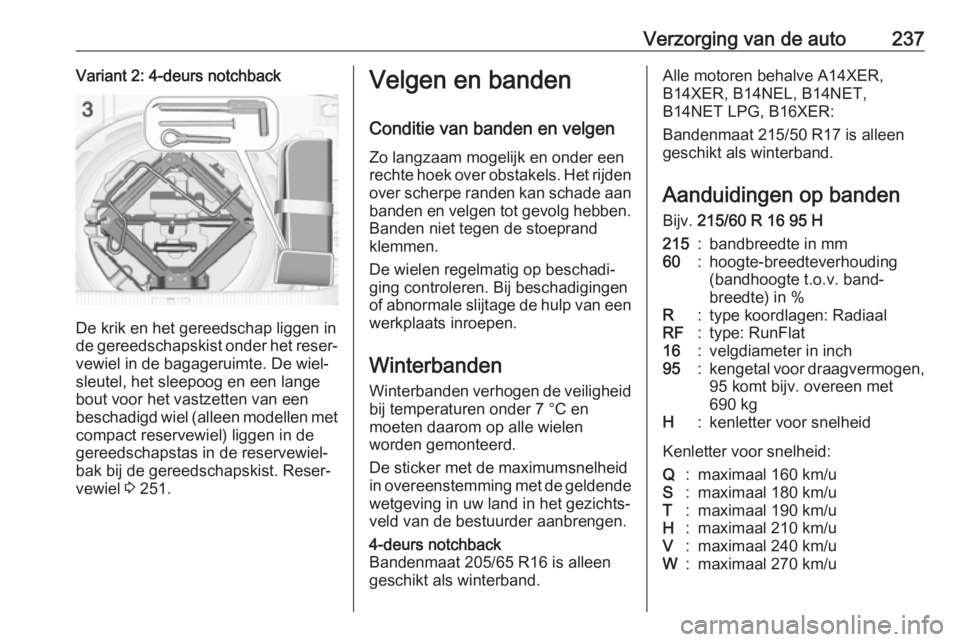

Verzorging van de auto237Variant 2: 4-deurs notchback
De krik en het gereedschap liggen in
de gereedschapskist onder het reser‐
vewiel in de bagageruimte. De wiel‐
sleutel, het sleepoog en een lange
bout voor het vastzetten van een
beschadigd wiel (alleen modellen met
compact reservewiel) liggen in de
gereedschapstas in de reservewiel‐ bak bij de gereedschapskist. Reser‐
vewiel 3 251.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en
moeten daarom op alle wielen
worden gemonteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.4-deurs notchback
Bandenmaat 205/65 R16 is alleen
geschikt als winterband.Alle motoren behalve A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Bandenmaat 215/50 R17 is alleen
geschikt als winterband.
Aanduidingen op banden
Bijv. 215/60 R 16 95 H215:bandbreedte in mm60:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen, 95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u

238Verzorging van de autoKies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐
heid van de auto afnemen.
Prestaties 3 275.
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Bandenspanning De bandenspanning minstens om de14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Bandenspanning 3 281.

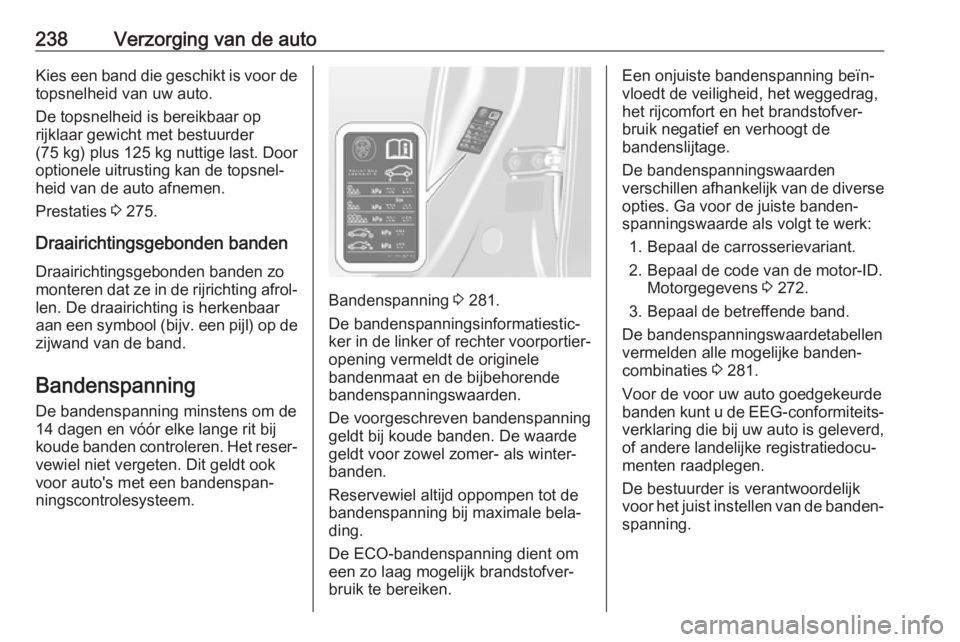

De bandenspanningsinformatiestic‐ ker in de linker of rechter voorportier‐
opening vermeldt de originele
bandenmaat en de bijbehorende
bandenspanningswaarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de
bandenslijtage.
De bandenspanningswaarden verschillen afhankelijk van de diverse opties. Ga voor de juiste banden‐spanningswaarde als volgt te werk:
1. Bepaal de carrosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 272.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 281.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de banden‐
spanning.
