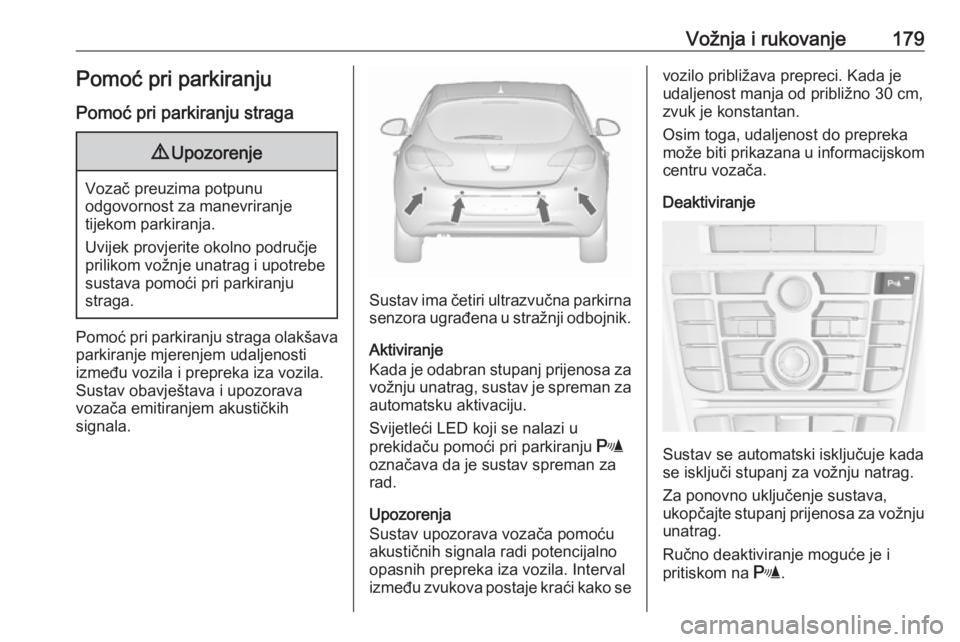

Vožnja i rukovanje179Pomoć pri parkiranju
Pomoć pri parkiranju straga9 Upozorenje
Vozač preuzima potpunu
odgovornost za manevriranje
tijekom parkiranja.
Uvijek provjerite okolno područje
prilikom vožnje unatrag i upotrebe sustava pomoći pri parkiranju
straga.
Pomoć pri parkiranju straga olakšava
parkiranje mjerenjem udaljenosti
između vozila i prepreka iza vozila.
Sustav obavještava i upozorava
vozača emitiranjem akustičkih
signala.
Sustav ima četiri ultrazvučna parkirna senzora ugrađena u stražnji odbojnik.
Aktiviranje
Kada je odabran stupanj prijenosa za vožnju unatrag, sustav je spreman za
automatsku aktivaciju.
Svijetleći LED koji se nalazi u
prekidaču pomoći pri parkiranju r
označava da je sustav spreman za
rad.
Upozorenja
Sustav upozorava vozača pomoću
akustičnih signala radi potencijalno opasnih prepreka iza vozila. Interval
između zvukova postaje kraći kako se
vozilo približava prepreci. Kada je
udaljenost manja od približno 30 cm,
zvuk je konstantan.
Osim toga, udaljenost do prepreka
može biti prikazana u informacijskom
centru vozača.
Deaktiviranje
Sustav se automatski isključuje kada
se isključi stupanj za vožnju natrag.
Za ponovno uključenje sustava,
ukopčajte stupanj prijenosa za vožnju unatrag.
Ručno deaktiviranje moguće je i
pritiskom na r.

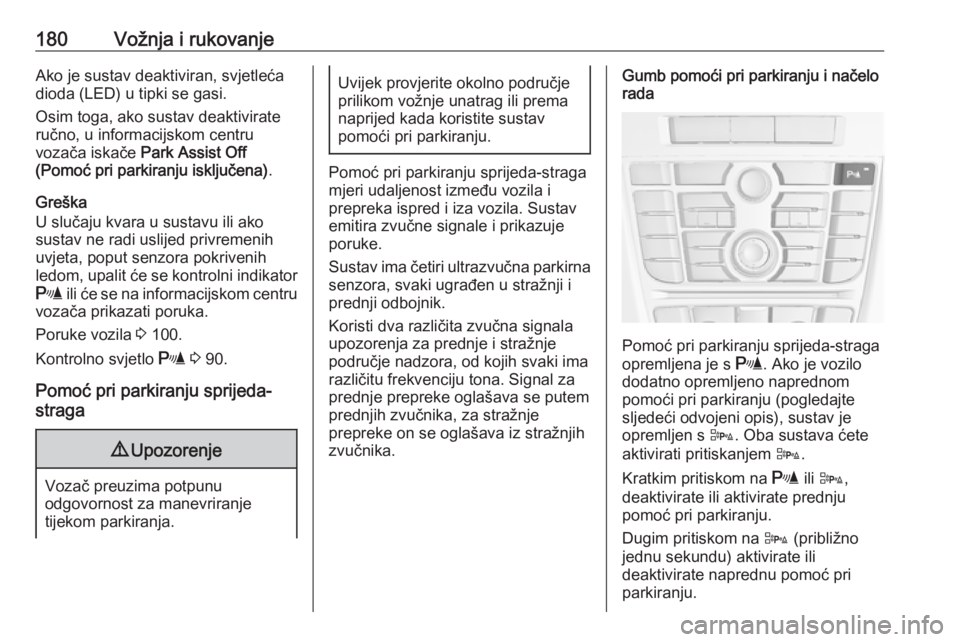

180Vožnja i rukovanjeAko je sustav deaktiviran, svjetleća
dioda (LED) u tipki se gasi.
Osim toga, ako sustav deaktivirate
ručno, u informacijskom centru
vozača iskače Park Assist Off
(Pomoć pri parkiranju isključena) .
Greška
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, poput senzora pokrivenih
ledom, upalit će se kontrolni indikator
r ili će se na informacijskom centru
vozača prikazati poruka.
Poruke vozila 3 100.
Kontrolno svjetlo r 3 90.
Pomoć pri parkiranju sprijeda-
straga9 Upozorenje
Vozač preuzima potpunu
odgovornost za manevriranje
tijekom parkiranja.
Uvijek provjerite okolno područje
prilikom vožnje unatrag ili prema
naprijed kada koristite sustav
pomoći pri parkiranju.
Pomoć pri parkiranju sprijeda-straga
mjeri udaljenost između vozila i
prepreka ispred i iza vozila. Sustav
emitira zvučne signale i prikazuje
poruke.
Sustav ima četiri ultrazvučna parkirna senzora, svaki ugrađen u stražnji i
prednji odbojnik.
Koristi dva različita zvučna signala
upozorenja za prednje i stražnje
područje nadzora, od kojih svaki ima
različitu frekvenciju tona. Signal za
prednje prepreke oglašava se putem prednjih zvučnika, za stražnje
prepreke on se oglašava iz stražnjih
zvučnika.
Gumb pomoći pri parkiranju i načelo
rada
Pomoć pri parkiranju sprijeda-straga
opremljena je s r. Ako je vozilo
dodatno opremljeno naprednom
pomoći pri parkiranju (pogledajte
sljedeći odvojeni opis), sustav je
opremljen s D. Oba sustava ćete
aktivirati pritiskanjem D.
Kratkim pritiskom na r ili D ,
deaktivirate ili aktivirate prednju
pomoć pri parkiranju.
Dugim pritiskom na D (približno
jednu sekundu) aktivirate ili deaktivirate naprednu pomoć pri
parkiranju.

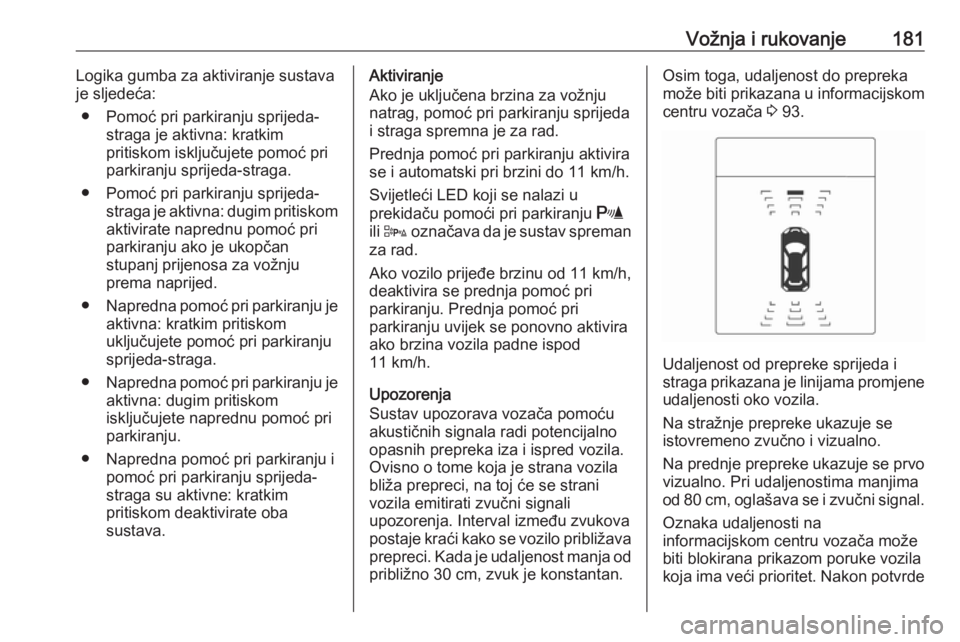

Vožnja i rukovanje181Logika gumba za aktiviranje sustava
je sljedeća:
● Pomoć pri parkiranju sprijeda- straga je aktivna: kratkim
pritiskom isključujete pomoć pri
parkiranju sprijeda-straga.
● Pomoć pri parkiranju sprijeda- straga je aktivna: dugim pritiskomaktivirate naprednu pomoć pri
parkiranju ako je ukopčan
stupanj prijenosa za vožnju
prema naprijed.
● Napredna pomoć pri parkiranju je
aktivna: kratkim pritiskom
uključujete pomoć pri parkiranju
sprijeda-straga.
● Napredna pomoć pri parkiranju je
aktivna: dugim pritiskom
isključujete naprednu pomoć pri
parkiranju.
● Napredna pomoć pri parkiranju i pomoć pri parkiranju sprijeda-
straga su aktivne: kratkim
pritiskom deaktivirate oba
sustava.Aktiviranje
Ako je uključena brzina za vožnju
natrag, pomoć pri parkiranju sprijeda
i straga spremna je za rad.
Prednja pomoć pri parkiranju aktivira
se i automatski pri brzini do 11 km/h.
Svijetleći LED koji se nalazi u
prekidaču pomoći pri parkiranju r
ili D označava da je sustav spreman
za rad.
Ako vozilo prijeđe brzinu od 11 km/h,
deaktivira se prednja pomoć pri
parkiranju. Prednja pomoć pri
parkiranju uvijek se ponovno aktivira
ako brzina vozila padne ispod
11 km/h.
Upozorenja
Sustav upozorava vozača pomoću
akustičnih signala radi potencijalno opasnih prepreka iza i ispred vozila.
Ovisno o tome koja je strana vozila
bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukova
postaje kraći kako se vozilo približava prepreci. Kada je udaljenost manja od
približno 30 cm, zvuk je konstantan.Osim toga, udaljenost do prepreka
može biti prikazana u informacijskom
centru vozača 3 93.
Udaljenost od prepreke sprijeda i
straga prikazana je linijama promjene
udaljenosti oko vozila.
Na stražnje prepreke ukazuje se
istovremeno zvučno i vizualno.
Na prednje prepreke ukazuje se prvo vizualno. Pri udaljenostima manjima
od 80 cm, oglašava se i zvučni signal.
Oznaka udaljenosti na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila
koja ima veći prioritet. Nakon potvrde

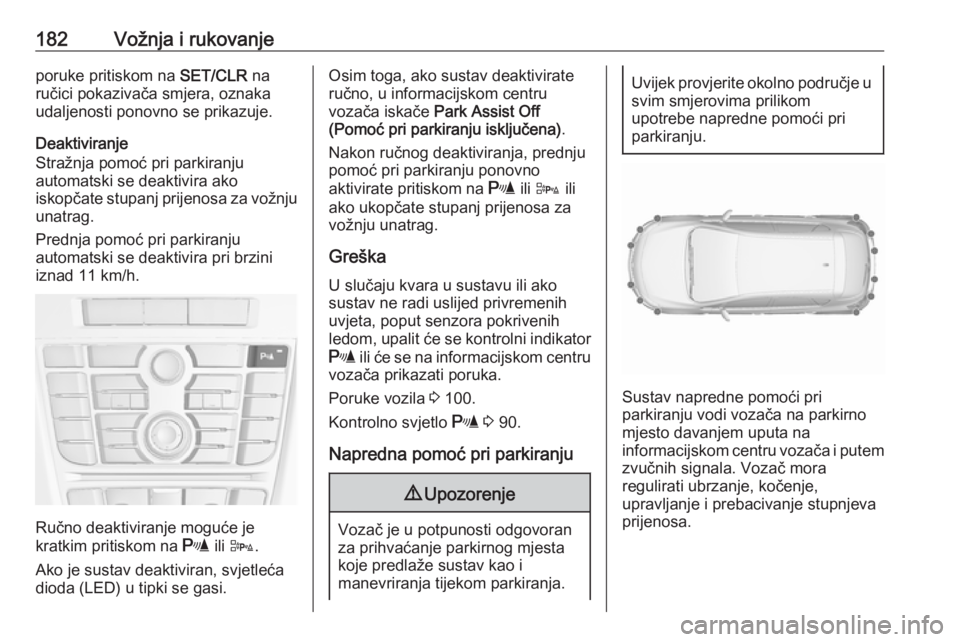

182Vožnja i rukovanjeporuke pritiskom na SET/CLR na
ručici pokazivača smjera, oznaka
udaljenosti ponovno se prikazuje.
Deaktiviranje
Stražnja pomoć pri parkiranju
automatski se deaktivira ako
iskopčate stupanj prijenosa za vožnju unatrag.
Prednja pomoć pri parkiranju
automatski se deaktivira pri brzini
iznad 11 km/h.
Ručno deaktiviranje moguće je
kratkim pritiskom na r ili D .
Ako je sustav deaktiviran, svjetleća
dioda (LED) u tipki se gasi.
Osim toga, ako sustav deaktivirate
ručno, u informacijskom centru
vozača iskače Park Assist Off
(Pomoć pri parkiranju isključena) .
Nakon ručnog deaktiviranja, prednju
pomoć pri parkiranju ponovno
aktivirate pritiskom na r ili D ili
ako ukopčate stupanj prijenosa za
vožnju unatrag.
GreškaU slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, poput senzora pokrivenih
ledom, upalit će se kontrolni indikator
r ili će se na informacijskom centru
vozača prikazati poruka.
Poruke vozila 3 100.
Kontrolno svjetlo r 3 90.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Sustav napredne pomoći pri
parkiranju vodi vozača na parkirno
mjesto davanjem uputa na
informacijskom centru vozača i putem
zvučnih signala. Vozač mora
regulirati ubrzanje, kočenje,
upravljanje i prebacivanje stupnjeva
prijenosa.

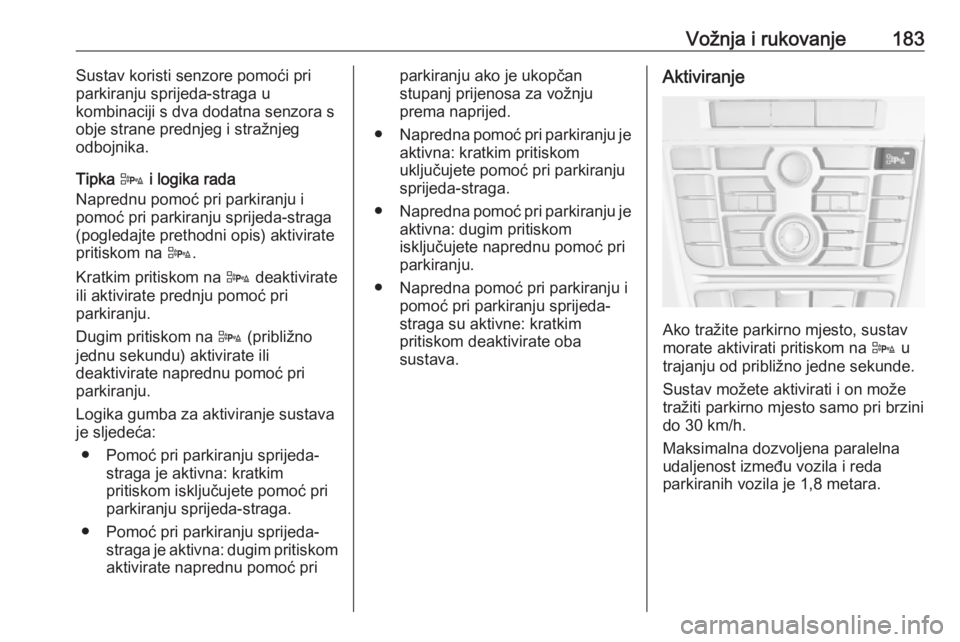

Vožnja i rukovanje183Sustav koristi senzore pomoći pri
parkiranju sprijeda-straga u
kombinaciji s dva dodatna senzora s
obje strane prednjeg i stražnjeg
odbojnika.
Tipka D i logika rada
Naprednu pomoć pri parkiranju i
pomoć pri parkiranju sprijeda-straga
(pogledajte prethodni opis) aktivirate
pritiskom na D.
Kratkim pritiskom na D deaktivirate
ili aktivirate prednju pomoć pri
parkiranju.
Dugim pritiskom na D (približno
jednu sekundu) aktivirate ili
deaktivirate naprednu pomoć pri
parkiranju.
Logika gumba za aktiviranje sustava
je sljedeća:
● Pomoć pri parkiranju sprijeda- straga je aktivna: kratkim
pritiskom isključujete pomoć pri
parkiranju sprijeda-straga.
● Pomoć pri parkiranju sprijeda- straga je aktivna: dugim pritiskomaktivirate naprednu pomoć priparkiranju ako je ukopčan
stupanj prijenosa za vožnju
prema naprijed.
● Napredna pomoć pri parkiranju je
aktivna: kratkim pritiskom
uključujete pomoć pri parkiranju
sprijeda-straga.
● Napredna pomoć pri parkiranju je
aktivna: dugim pritiskom
isključujete naprednu pomoć pri parkiranju.
● Napredna pomoć pri parkiranju i pomoć pri parkiranju sprijeda-
straga su aktivne: kratkim
pritiskom deaktivirate oba
sustava.Aktiviranje
Ako tražite parkirno mjesto, sustav
morate aktivirati pritiskom na D u
trajanju od približno jedne sekunde.
Sustav možete aktivirati i on može tražiti parkirno mjesto samo pri brzinido 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila je 1,8 metara.

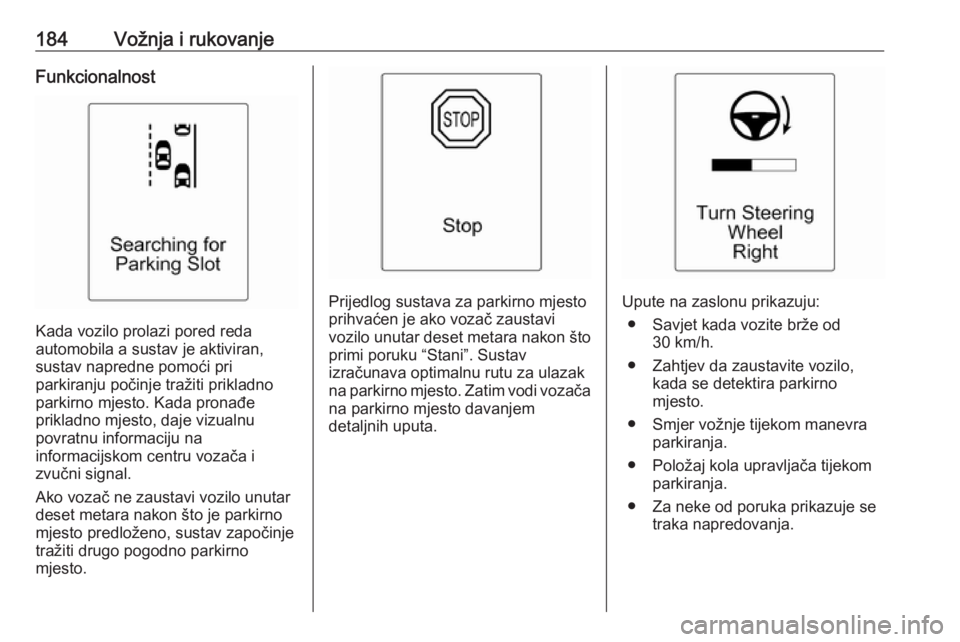

184Vožnja i rukovanjeFunkcionalnost
Kada vozilo prolazi pored reda
automobila a sustav je aktiviran,
sustav napredne pomoći pri
parkiranju počinje tražiti prikladno
parkirno mjesto. Kada pronađe
prikladno mjesto, daje vizualnu
povratnu informaciju na
informacijskom centru vozača i
zvučni signal.
Ako vozač ne zaustavi vozilo unutar
deset metara nakon što je parkirno
mjesto predloženo, sustav započinje
tražiti drugo pogodno parkirno
mjesto.
Prijedlog sustava za parkirno mjesto
prihvaćen je ako vozač zaustavi
vozilo unutar deset metara nakon što primi poruku “Stani”. Sustav
izračunava optimalnu rutu za ulazak na parkirno mjesto. Zatim vodi vozača
na parkirno mjesto davanjem
detaljnih uputa.Upute na zaslonu prikazuju:
● Savjet kada vozite brže od 30 km/h.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Položaj kola upravljača tijekom parkiranja.
● Za neke od poruka prikazuje se traka napredovanja.

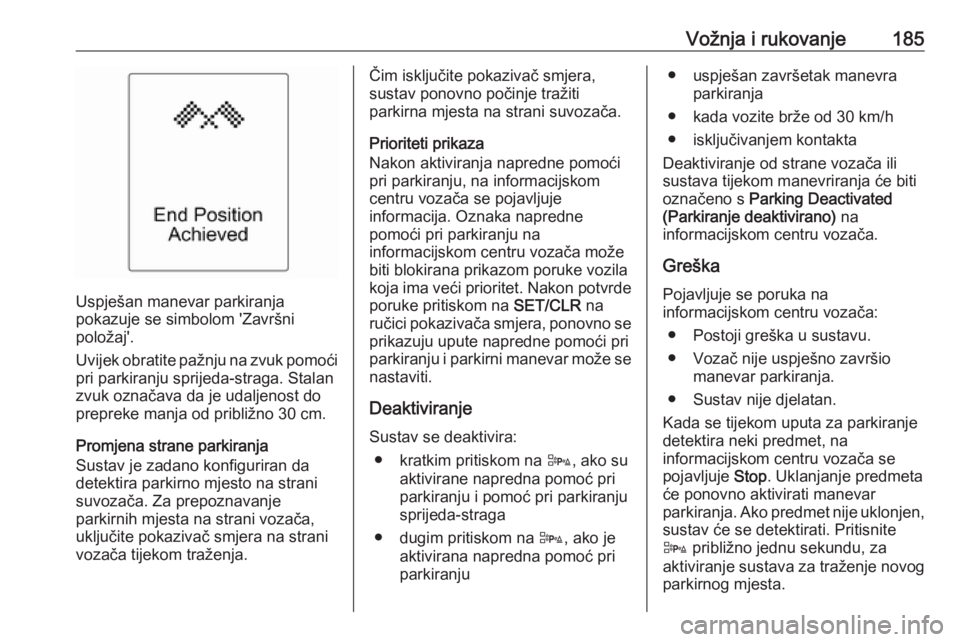

Vožnja i rukovanje185
Uspješan manevar parkiranja
pokazuje se simbolom 'Završni
položaj'.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od približno 30 cm.
Promjena strane parkiranja
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Za prepoznavanje
parkirnih mjesta na strani vozača,
uključite pokazivač smjera na strani
vozača tijekom traženja.
Čim isključite pokazivač smjera,
sustav ponovno počinje tražiti
parkirna mjesta na strani suvozača.
Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacijskom
centru vozača se pojavljuje
informacija. Oznaka napredne
pomoći pri parkiranju na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila
koja ima veći prioritet. Nakon potvrde poruke pritiskom na SET/CLR na
ručici pokazivača smjera, ponovno se
prikazuju upute napredne pomoći pri
parkiranju i parkirni manevar može se nastaviti.
Deaktiviranje Sustav se deaktivira: ● kratkim pritiskom na D, ako su
aktivirane napredna pomoć pri
parkiranju i pomoć pri parkiranju
sprijeda-straga
● dugim pritiskom na D, ako je
aktivirana napredna pomoć pri
parkiranju● uspješan završetak manevra parkiranja
● kada vozite brže od 30 km/h
● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja će biti označeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru vozača.
GreškaPojavljuje se poruka na
informacijskom centru vozača:
● Postoji greška u sustavu.
● Vozač nije uspješno završio manevar parkiranja.
● Sustav nije djelatan.
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen,
sustav će se detektirati. Pritisnite
D približno jednu sekundu, za
aktiviranje sustava za traženje novog
parkirnog mjesta.

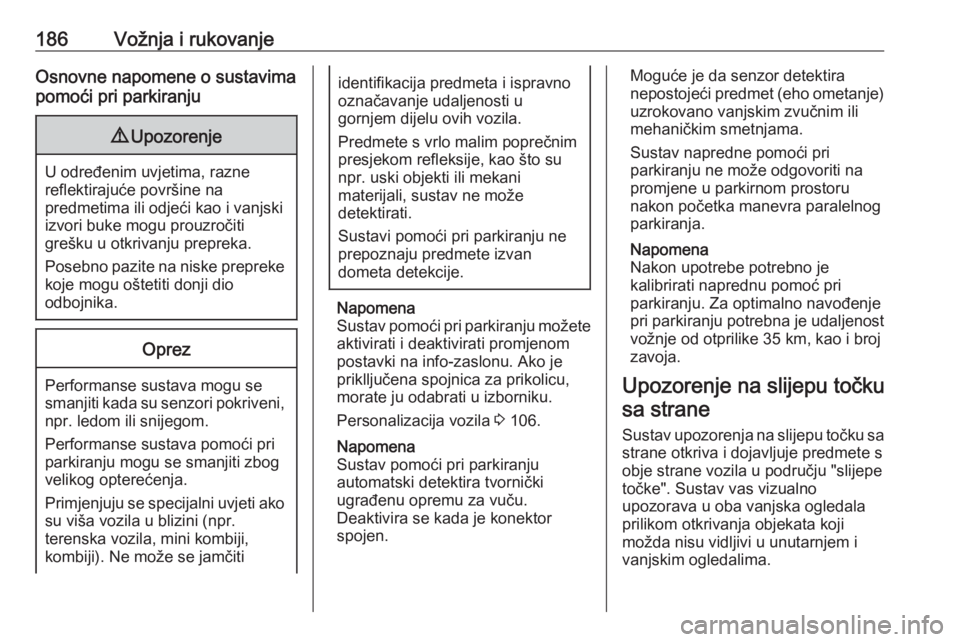

186Vožnja i rukovanjeOsnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju možete aktivirati i deaktivirati promjenom
postavki na info-zaslonu. Ako je
priklljučena spojnica za prikolicu,
morate ju odabrati u izborniku.
Personalizacija vozila 3 106.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje)
uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Nakon upotrebe potrebno je
kalibrirati naprednu pomoć pri
parkiranju. Za optimalno navođenje
pri parkiranju potrebna je udaljenost
vožnje od otprilike 35 km, kao i broj
zavoja.
Upozorenje na slijepu točku
sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.

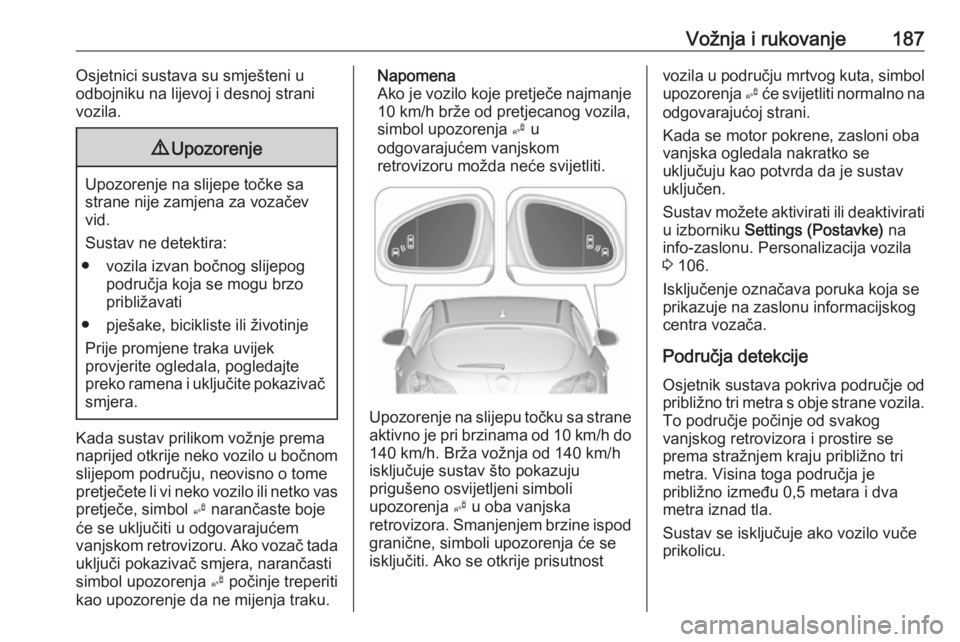

Vožnja i rukovanje187Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja traku.
Napomena
Ako je vozilo koje pretječe najmanje 10 km/h brže od pretjecanog vozila,
simbol upozorenja B u
odgovarajućem vanjskom
retrovizoru možda neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simbol upozorenja B će svijetliti normalno na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Sustav možete aktivirati ili deaktivirati
u izborniku Settings (Postavke) na
info-zaslonu. Personalizacija vozila
3 106.
Isključenje označava poruka koja se prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije
Osjetnik sustava pokriva područje od
približno tri metra s obje strane vozila. To područje počinje od svakog
vanjskog retrovizora i prostire se
prema stražnjem kraju približno tri
metra. Visina toga područja je
približno između 0,5 metara i dva
metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.

188Vožnja i rukovanjeUpozorenje na slijepu točku sa stranezanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
GreškaU normalnim uvjetima moguć je
povremen gubitak upozorenja.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom ili bljuzgavicom. Upute za
čišćenje 3 256.
Ako je sustav neispravan, ili ako sustav ne radi uslijed privremenih uvjeta, u informacijskom centru
vozača pojavljuje se poruka. U
slučaju stalnog kvara, potražite
pomoć radionice.Pomoć za prometne
znakove
Funkcionalnost
Sustav pomoći za prometne znakove detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Prometni znakovi koji će biti
detektirani su:
Znakovi ograničenja i zabrane prolaza ● ograničenje brzine
● zabranjeno pretjecanje● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● autocesta
● A-ceste
● ulice s djecom u igriDodatni znakovi ● dodatne napomene uz prometne znakove
● ograničenje ili vuča prikolice
● ograničenja vučenja
● upozorenje na mokru cestu
● upozorenje na led
● strelice smjera
Znakovi ograničenja brzine prikazuju
se u informacijskom centru vozača do pojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
