OPEL ASTRA J 2018 Uputstvo za upotrebu (in Serbian)

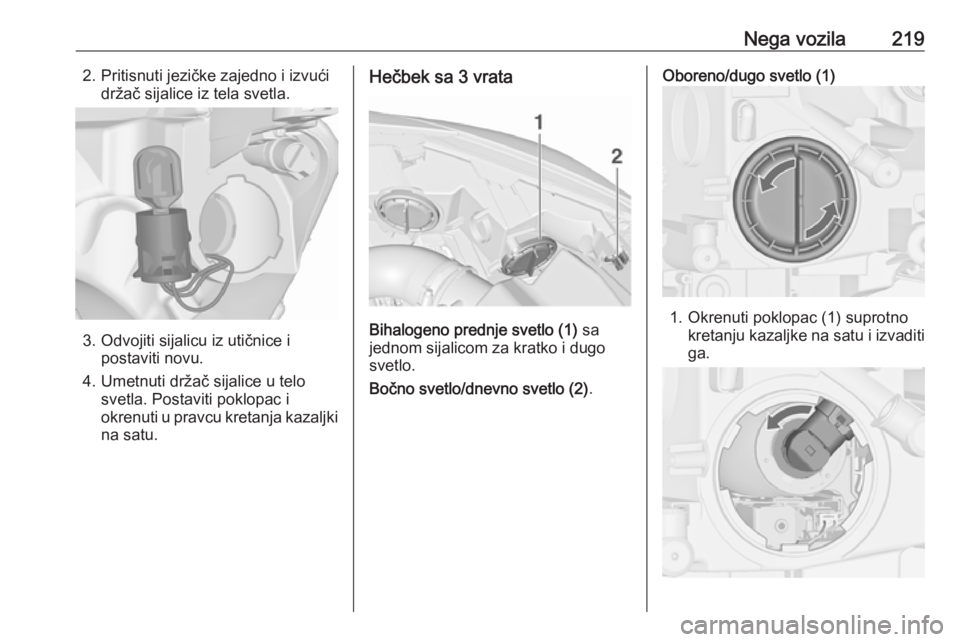

Nega vozila2192. Pritisnuti jezičke zajedno i izvućidržač sijalice iz tela svetla.
3. Odvojiti sijalicu iz utičnice i postaviti novu.
4. Umetnuti držač sijalice u telo svetla. Postaviti poklopac i
okrenuti u pravcu kretanja kazaljki na satu.
Hečbek sa 3 vrata
Bihalogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Bočno svetlo/dnevno svetlo (2) .
Oboreno/dugo svetlo (1)
1. Okrenuti poklopac (1) suprotno
kretanju kazaljke na satu i izvaditiga.

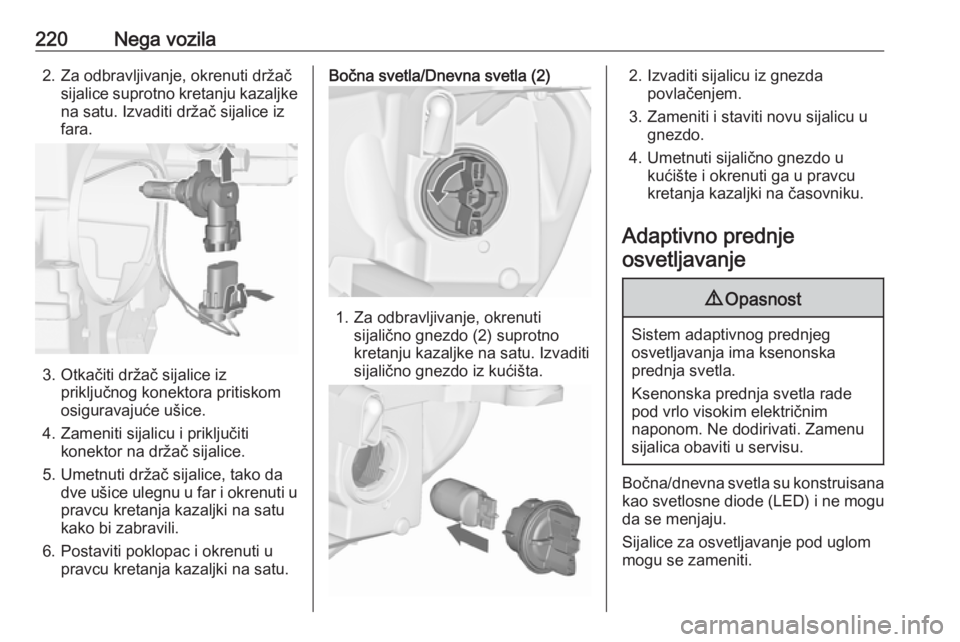

220Nega vozila2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Adaptivno prednje osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Sijalice za osvetljavanje pod uglom
mogu se zameniti.

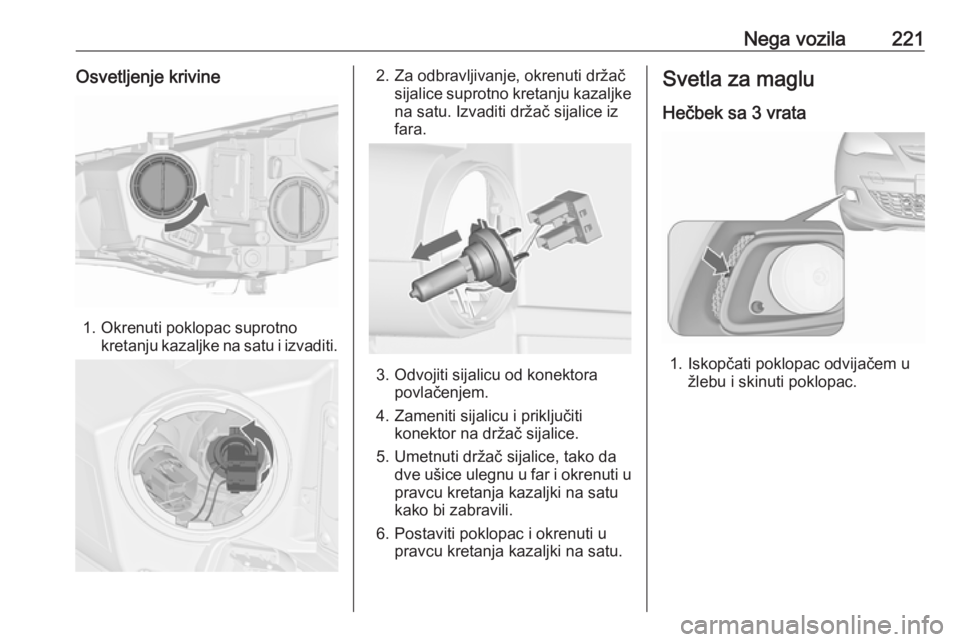

Nega vozila221Osvetljenje krivine
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetla za maglu
Hečbek sa 3 vrata
1. Iskopčati poklopac odvijačem u žlebu i skinuti poklopac.

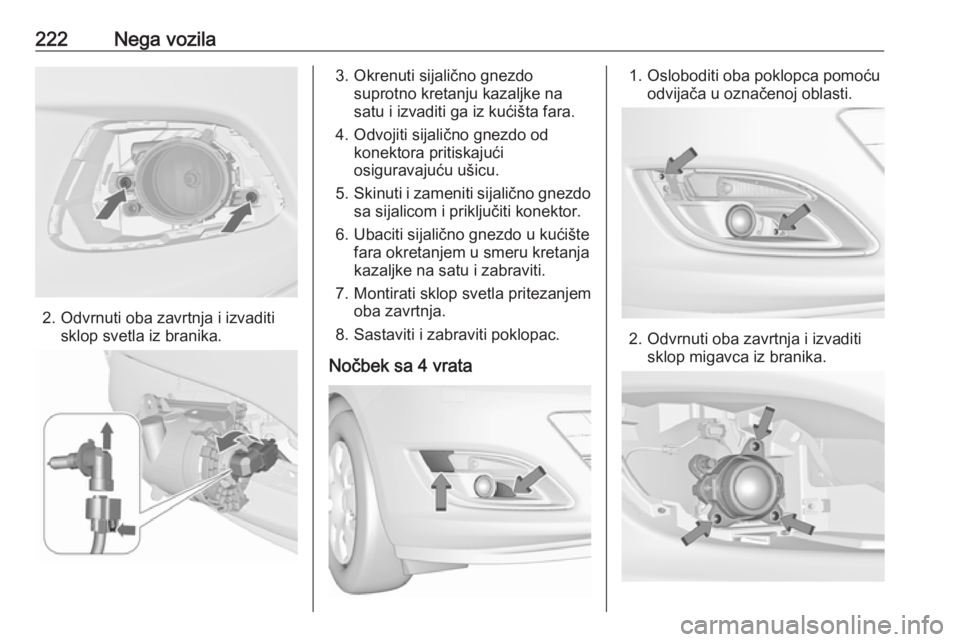

222Nega vozila
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
4. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Montirati sklop svetla pritezanjem oba zavrtnja.
8. Sastaviti i zabraviti poklopac.
Nočbek sa 4 vrata1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop migavca iz branika.

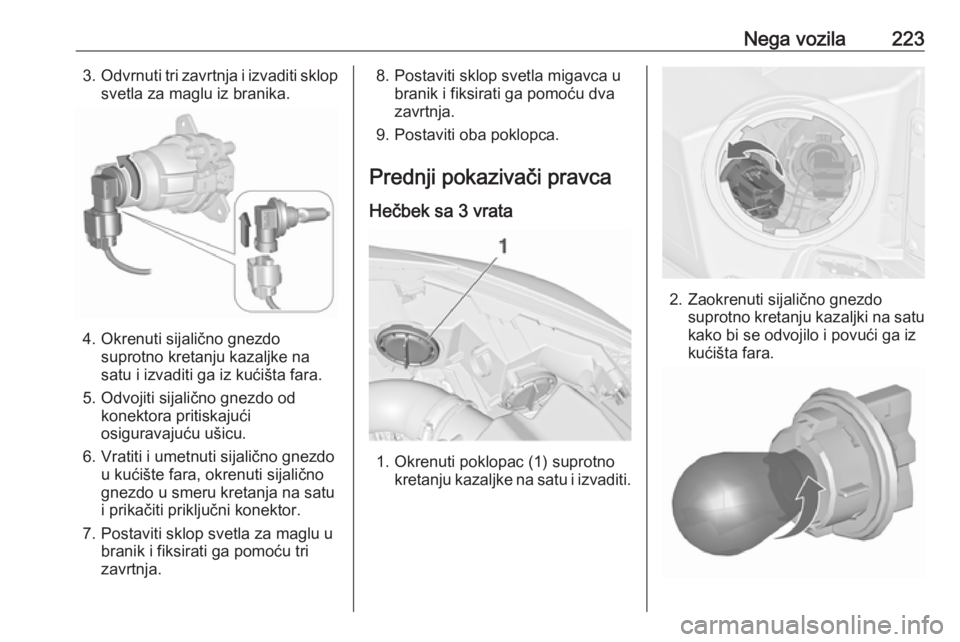

Nega vozila2233.Odvrnuti tri zavrtnja i izvaditi sklop
svetla za maglu iz branika.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
5. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
6. Vratiti i umetnuti sijalično gnezdo u kućište fara, okrenuti sijalično
gnezdo u smeru kretanja na satu
i prikačiti priključni konektor.
7. Postaviti sklop svetla za maglu u branik i fiksirati ga pomoću tri
zavrtnja.
8. Postaviti sklop svetla migavca u branik i fiksirati ga pomoću dva
zavrtnja.
9. Postaviti oba poklopca.
Prednji pokazivači pravca Hečbek sa 3 vrata
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi.
2. Zaokrenuti sijalično gnezdosuprotno kretanju kazaljki na satukako bi se odvojilo i povući ga iz
kućišta fara.

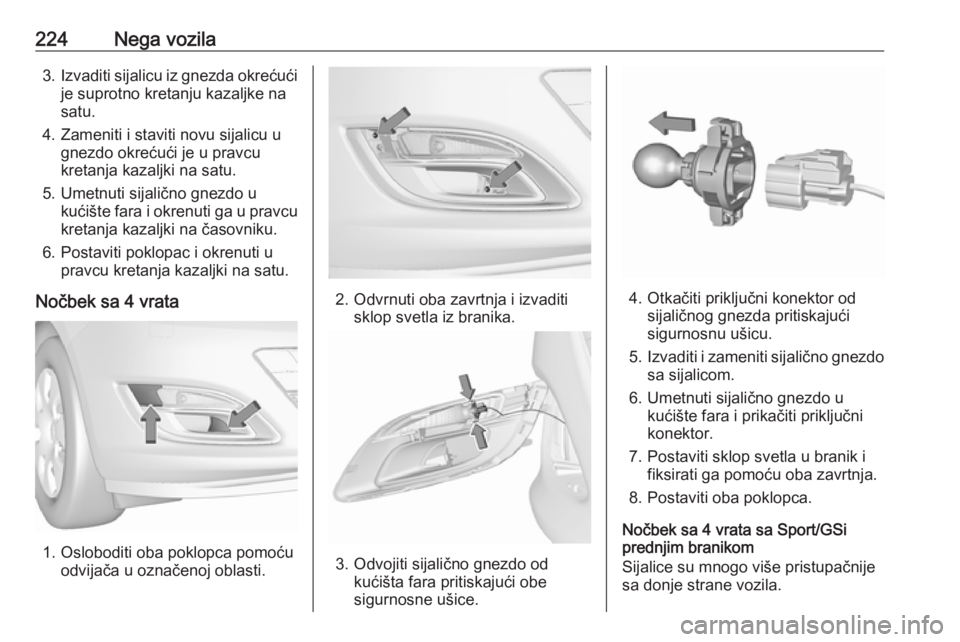

224Nega vozila3.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
4. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcukretanja kazaljki na satu.
5. Umetnuti sijalično gnezdo u kućište fara i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Nočbek sa 4 vrata
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Odvojiti sijalično gnezdo odkućišta fara pritiskajući obe
sigurnosne ušice.
4. Otkačiti priključni konektor od sijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište fara i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Nočbek sa 4 vrata sa Sport/GSi
prednjim branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.

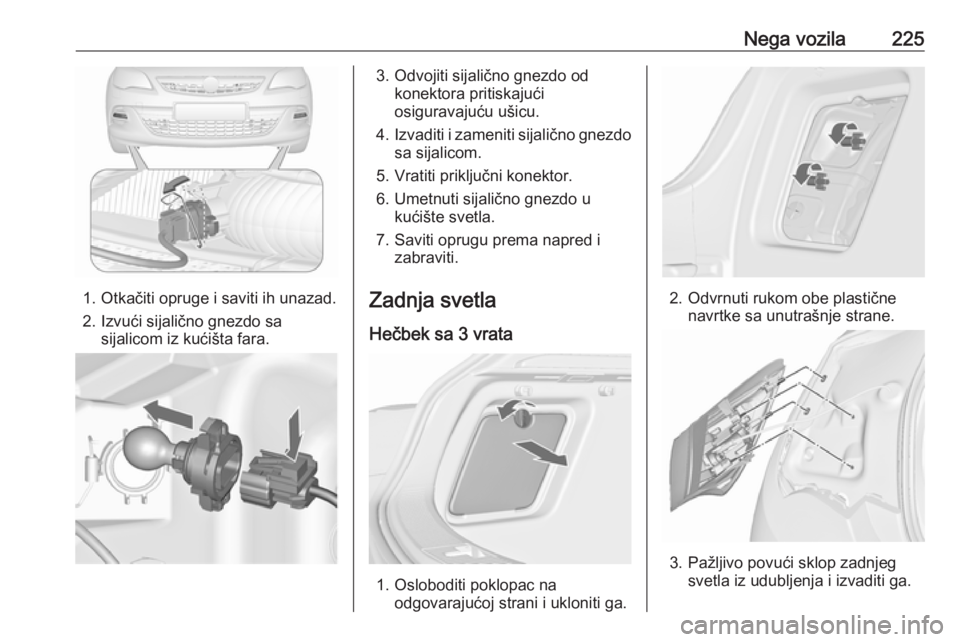

Nega vozila225
1. Otkačiti opruge i saviti ih unazad.2. Izvući sijalično gnezdo sa sijalicom iz kućišta fara.
3. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor.
6. Umetnuti sijalično gnezdo u kućište svetla.
7. Saviti oprugu prema napred i zabraviti.
Zadnja svetla Hečbek sa 3 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.

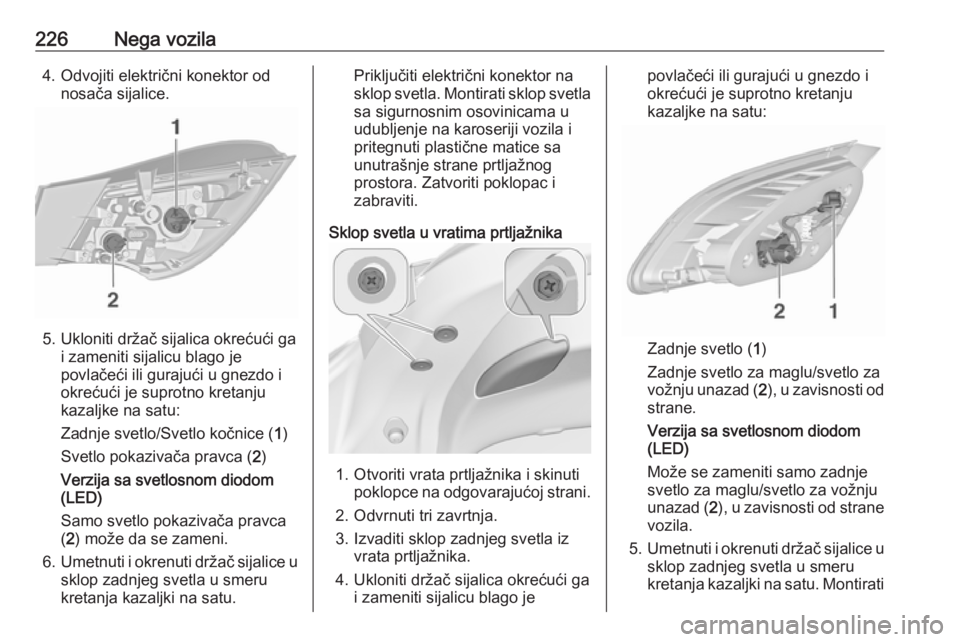

226Nega vozila4. Odvojiti električni konektor odnosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
Verzija sa svetlosnom diodom
(LED)
Samo svetlo pokazivača pravca
( 2 ) može da se zameni.
6. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu.
Priključiti električni konektor na
sklop svetla. Montirati sklop svetla
sa sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastične matice sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac i
zabraviti.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce na odgovarajućoj strani.
2. Odvrnuti tri zavrtnja.
3. Izvaditi sklop zadnjeg svetla iz vrata prtljažnika.
4. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
Verzija sa svetlosnom diodom
(LED)
Može se zameniti samo zadnje
svetlo za maglu/svetlo za vožnju
unazad ( 2), u zavisnosti od strane
vozila.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Montirati

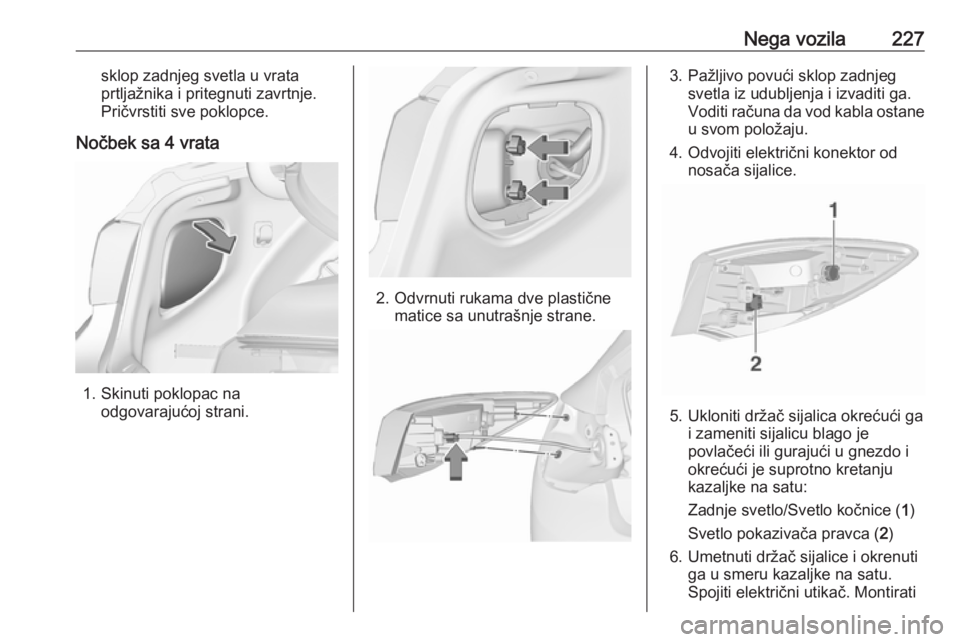

Nega vozila227sklop zadnjeg svetla u vrata
prtljažnika i pritegnuti zavrtnje.
Pričvrstiti sve poklopce.
Nočbek sa 4 vrata
1. Skinuti poklopac na odgovarajućoj strani.
2. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Spojiti električni utikač. Montirati

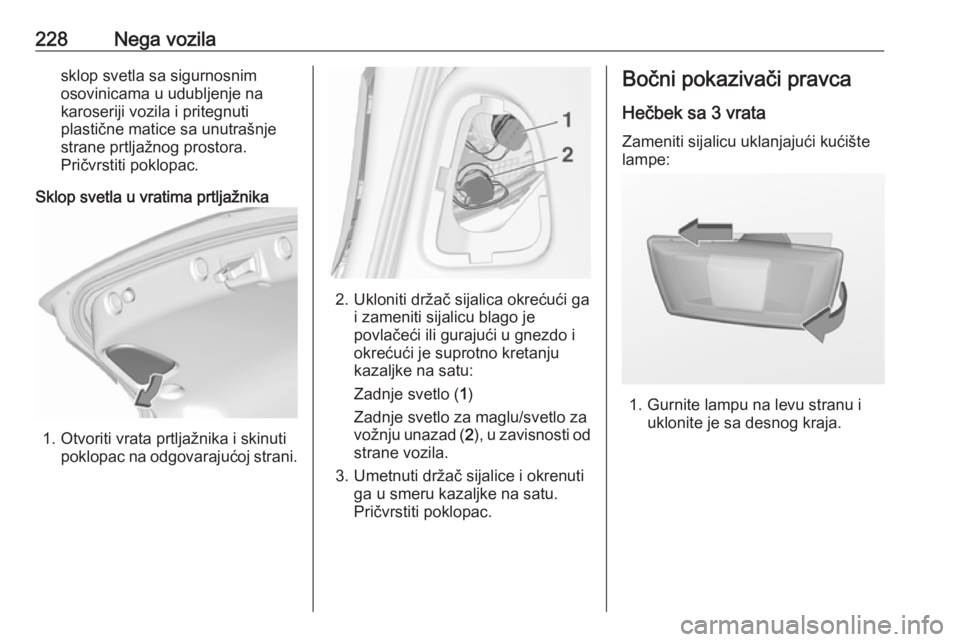

228Nega vozilasklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične matice sa unutrašnje
strane prtljažnog prostora.
Pričvrstiti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac na odgovarajućoj strani.
2. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane vozila.
3. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Pričvrstiti poklopac.
Bočni pokazivači pravca
Hečbek sa 3 vrata
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
