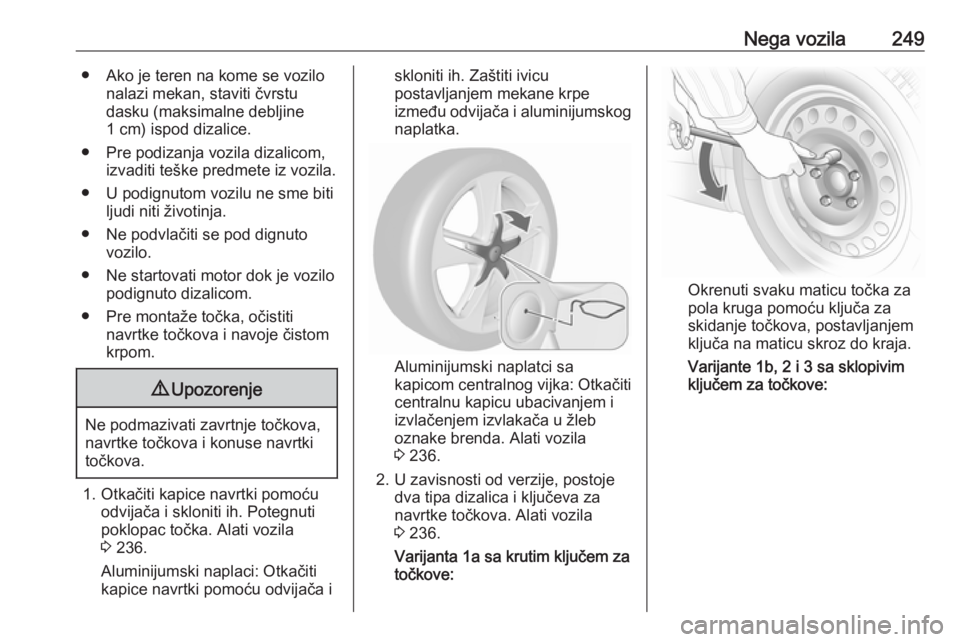

Nega vozila249● Ako je teren na kome se vozilonalazi mekan, staviti čvrstu
dasku (maksimalne debljine
1 cm) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montaže točka, očistiti navrtke točkova i navoje čistom
krpom.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Potegnuti
poklopac točka. Alati vozila
3 236.
Aluminijumski naplaci: Otkačiti
kapice navrtki pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.
Aluminijumski naplatci sa
kapicom centralnog vijka: Otkačiti
centralnu kapicu ubacivanjem i
izvlačenjem izvlakača u žleb
oznake brenda. Alati vozila 3 236.
2. U zavisnosti od verzije, postoje dva tipa dizalica i ključeva za
navrtke točkova. Alati vozila
3 236.
Varijanta 1a sa krutim ključem za
točkove:
Okrenuti svaku maticu točka za
pola kruga pomoću ključa za
skidanje točkova, postavljanjem
ključa na maticu skroz do kraja.
Varijante 1b, 2 i 3 sa sklopivim
ključem za točkove:

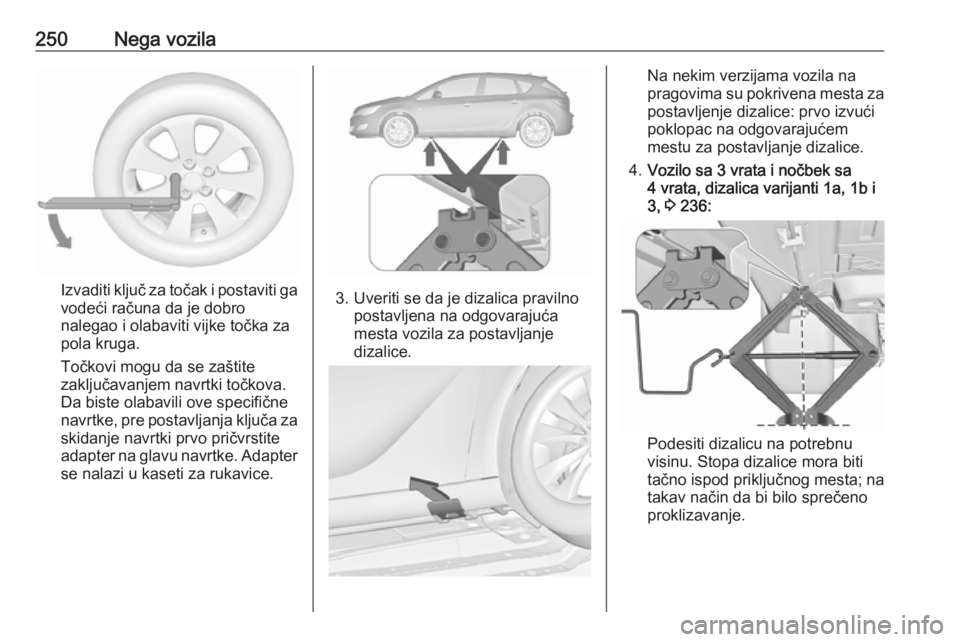

250Nega vozila
Izvaditi ključ za točak i postaviti gavodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kaseti za rukavice.3. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
Na nekim verzijama vozila na
pragovima su pokrivena mesta za
postavljenje dizalice: prvo izvući
poklopac na odgovarajućem mestu za postavljanje dizalice.
4. Vozilo sa 3 vrata i nočbek sa
4 vrata, dizalica varijanti 1a, 1b i
3, 3 236:
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.

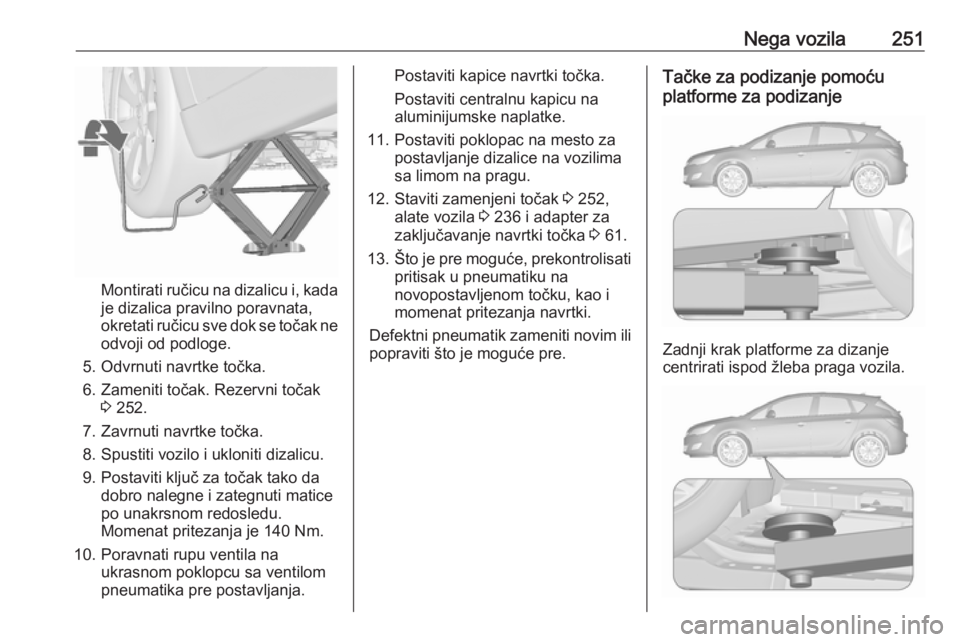

Nega vozila251
Montirati ručicu na dizalicu i, kadaje dizalica pravilno poravnata,
okretati ručicu sve dok se točak ne
odvoji od podloge.
5. Odvrnuti navrtke točka.
6. Zameniti točak. Rezervni točak 3 252.
7. Zavrnuti navrtke točka. 8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti matice
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
Postaviti centralnu kapicu na
aluminijumske naplatke.
11. Postaviti poklopac na mesto za postavljanje dizalice na vozilima
sa limom na pragu.
12. Staviti zamenjeni točak 3 252,
alate vozila 3 236 i adapter za
zaključavanje navrtki točka 3 61.
13. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.Tačke za podizanje pomoću
platforme za podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.

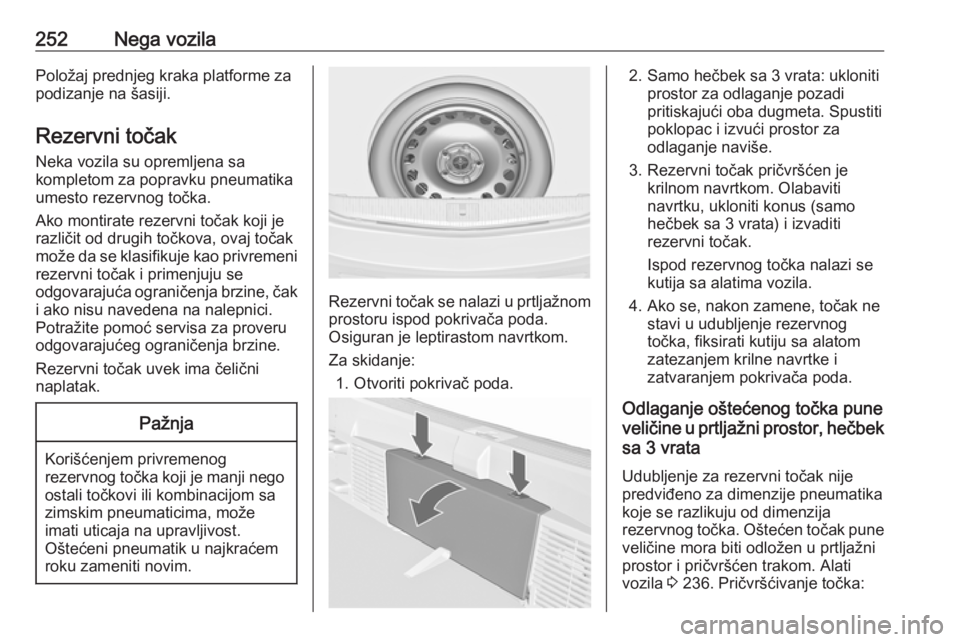

252Nega vozilaPoložaj prednjeg kraka platforme zapodizanje na šasiji.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.
Rezervni točak uvek ima čelični
naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Osiguran je leptirastom navrtkom.
Za skidanje: 1. Otvoriti pokrivač poda.
2. Samo hečbek sa 3 vrata: ukloniti prostor za odlaganje pozadi
pritiskajući oba dugmeta. Spustiti
poklopac i izvući prostor za
odlaganje naviše.
3. Rezervni točak pričvršćen je krilnom navrtkom. Olabavitinavrtku, ukloniti konus (samo
hečbek sa 3 vrata) i izvaditi
rezervni točak.
Ispod rezervnog točka nalazi se
kutija sa alatima vozila.
4. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnogtočka, fiksirati kutiju sa alatom
zatezanjem krilne navrtke i
zatvaranjem pokrivača poda.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor, hečbek
sa 3 vrata
Udubljenje za rezervni točak nije predviđeno za dimenzije pneumatika
koje se razlikuju od dimenzija
rezervnog točka. Oštećen točak pune
veličine mora biti odložen u prtljažni
prostor i pričvršćen trakom. Alati
vozila 3 236. Pričvršćivanje točka:

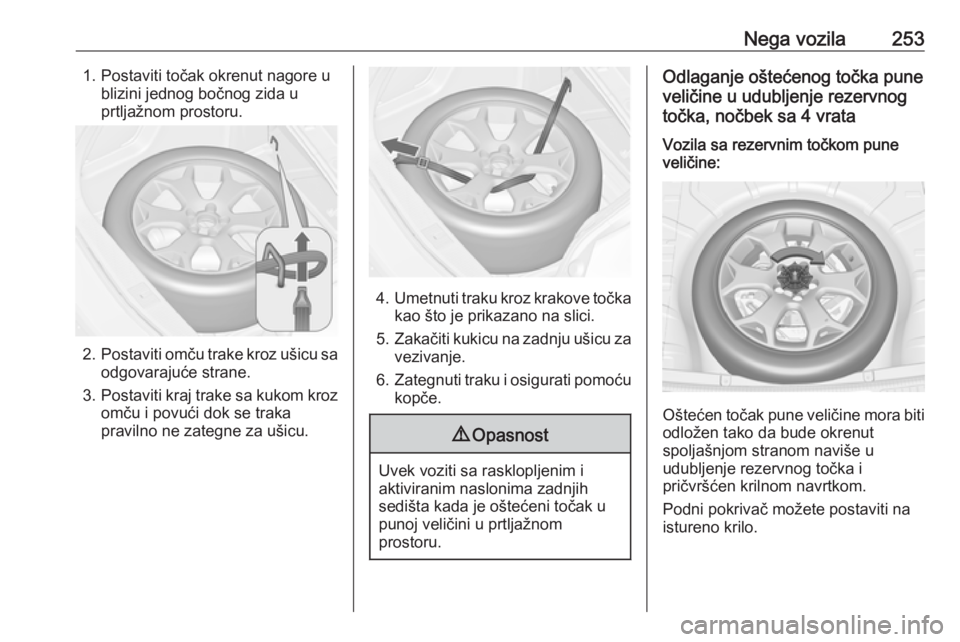

Nega vozila2531. Postaviti točak okrenut nagore ublizini jednog bočnog zida u
prtljažnom prostoru.
2. Postaviti omču trake kroz ušicu sa
odgovarajuće strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju ušicu za
vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.
Odlaganje oštećenog točka pune
veličine u udubljenje rezervnog
točka, nočbek sa 4 vrataVozila sa rezervnim točkom pune
veličine:
Oštećen točak pune veličine mora biti odložen tako da bude okrenut
spoljašnjom stranom naviše u
udubljenje rezervnog točka i
pričvršćen krilnom navrtkom.
Podni pokrivač možete postaviti na
istureno krilo.

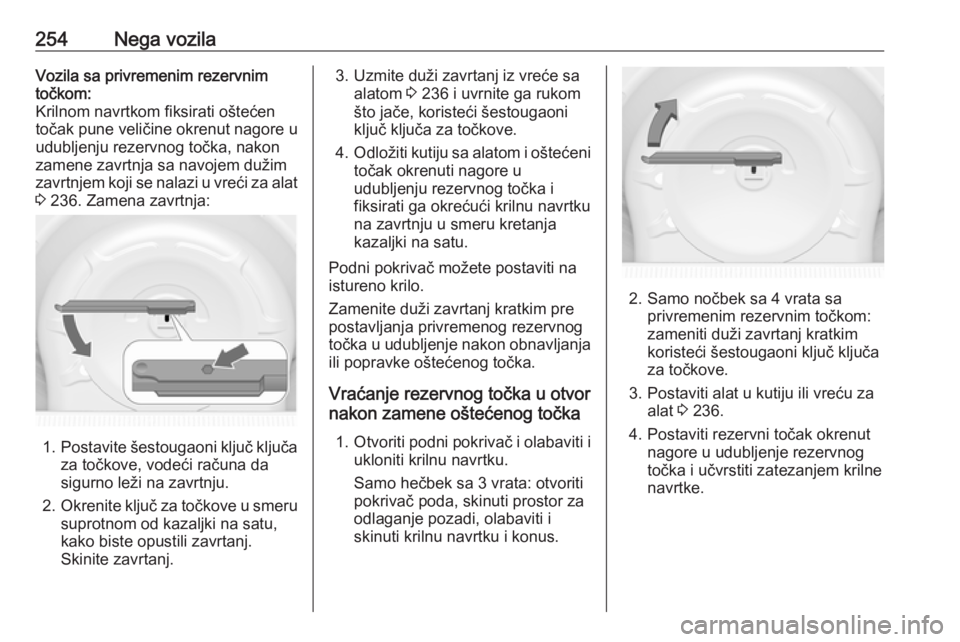

254Nega vozilaVozila sa privremenim rezervnimtočkom:
Krilnom navrtkom fiksirati oštećen
točak pune veličine okrenut nagore u
udubljenju rezervnog točka, nakon zamene zavrtnja sa navojem dužim
zavrtnjem koji se nalazi u vreći za alat 3 236. Zamena zavrtnja:
1. Postavite šestougaoni ključ ključa
za točkove, vodeći računa da
sigurno leži na zavrtnju.
2. Okrenite ključ za točkove u smeru
suprotnom od kazaljki na satu,
kako biste opustili zavrtanj.
Skinite zavrtanj.
3. Uzmite duži zavrtanj iz vreće sa alatom 3 236 i uvrnite ga rukom
što jače, koristeći šestougaoni
ključ ključa za točkove.
4. Odložiti kutiju sa alatom i oštećeni
točak okrenuti nagore u
udubljenju rezervnog točka i fiksirati ga okrećući krilnu navrtku
na zavrtnju u smeru kretanja
kazaljki na satu.
Podni pokrivač možete postaviti na istureno krilo.
Zamenite duži zavrtanj kratkim pre
postavljanja privremenog rezervnog
točka u udubljenje nakon obnavljanja
ili popravke oštećenog točka.
Vraćanje rezervnog točka u otvor
nakon zamene oštećenog točka
1. Otvoriti podni pokrivač i olabaviti i
ukloniti krilnu navrtku.
Samo hečbek sa 3 vrata: otvoriti
pokrivač poda, skinuti prostor za
odlaganje pozadi, olabaviti i
skinuti krilnu navrtku i konus.
2. Samo nočbek sa 4 vrata sa privremenim rezervnim točkom:
zameniti duži zavrtanj kratkim
koristeći šestougaoni ključ ključa
za točkove.
3. Postaviti alat u kutiju ili vreću za alat 3 236.
4. Postaviti rezervni točak okrenut nagore u udubljenje rezervnogtočka i učvrstiti zatezanjem krilne
navrtke.

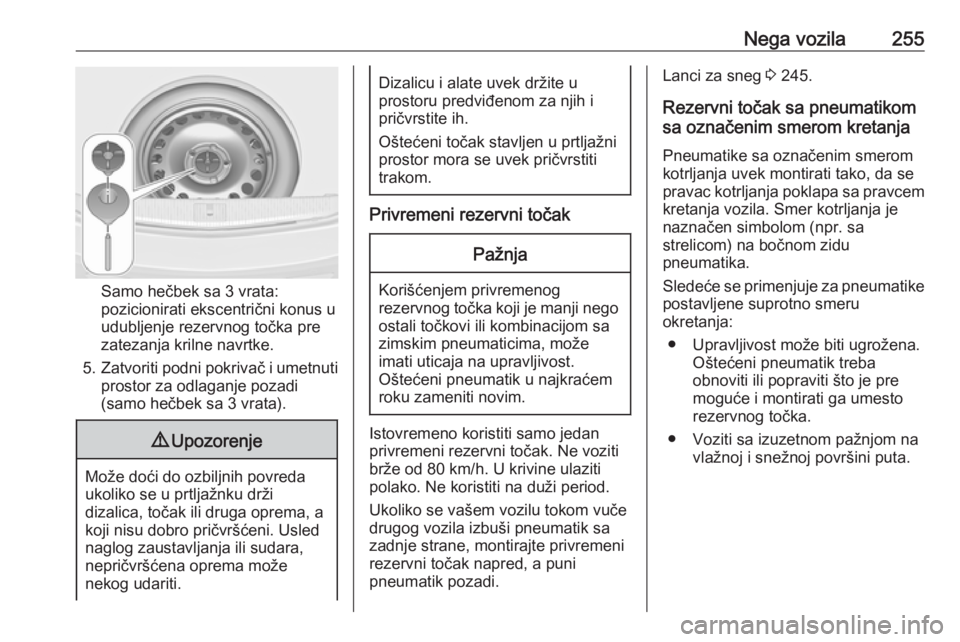

Nega vozila255
Samo hečbek sa 3 vrata:
pozicionirati ekscentrični konus u udubljenje rezervnog točka pre
zatezanja krilne navrtke.
5. Zatvoriti podni pokrivač i umetnuti
prostor za odlaganje pozadi
(samo hečbek sa 3 vrata).
9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 245.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Oštećeni pneumatik treba
obnoviti ili popraviti što je pre
moguće i montirati ga umesto rezervnog točka.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.

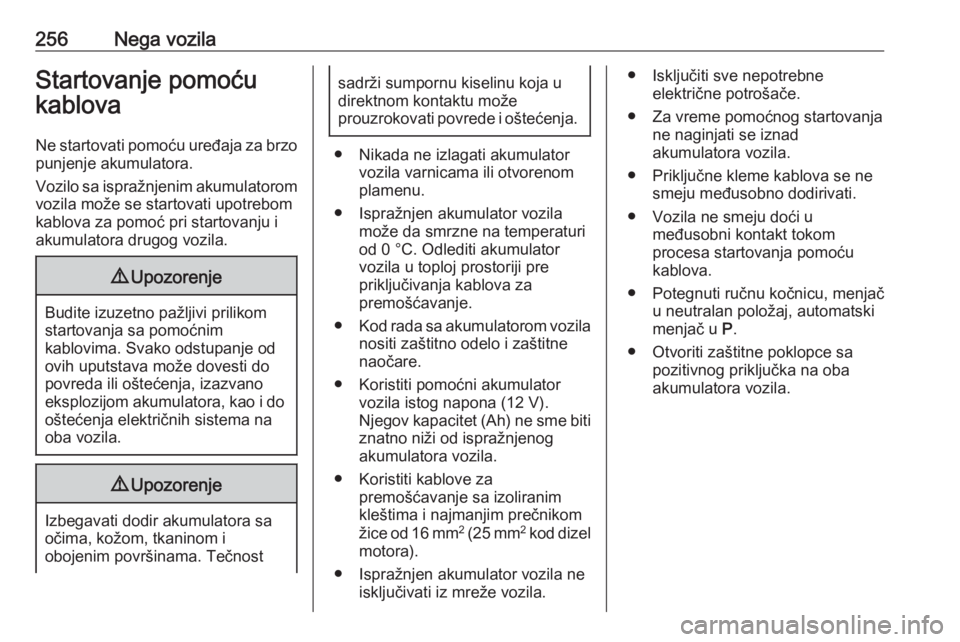

256Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator
vozila u toploj prostoriji pre
priključivanja kablova za
premošćavanje.
● Kod rada sa akumulatorom vozila
nositi zaštitno odelo i zaštitne
naočare.
● Koristiti pomoćni akumulator vozila istog napona (12 V).
Njegov kapacitet (Ah) ne sme biti znatno niži od ispražnjenog
akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebneelektrične potrošače.
● Za vreme pomoćnog startovanja ne naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
● Otvoriti zaštitne poklopce sa pozitivnog priključka na oba
akumulatora vozila.

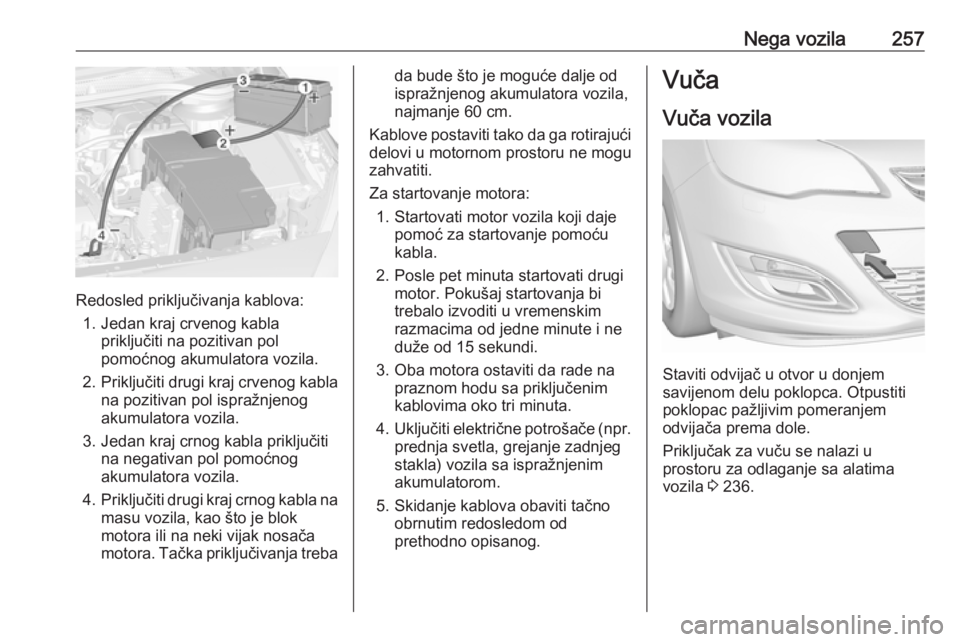

Nega vozila257
Redosled priključivanja kablova:1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora vozila.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora vozila.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora vozila.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba
da bude što je moguće dalje od
ispražnjenog akumulatora vozila,
najmanje 60 cm.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Staviti odvijač u otvor u donjem
savijenom delu poklopca. Otpustiti
poklopac pažljivim pomeranjem
odvijača prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 236.

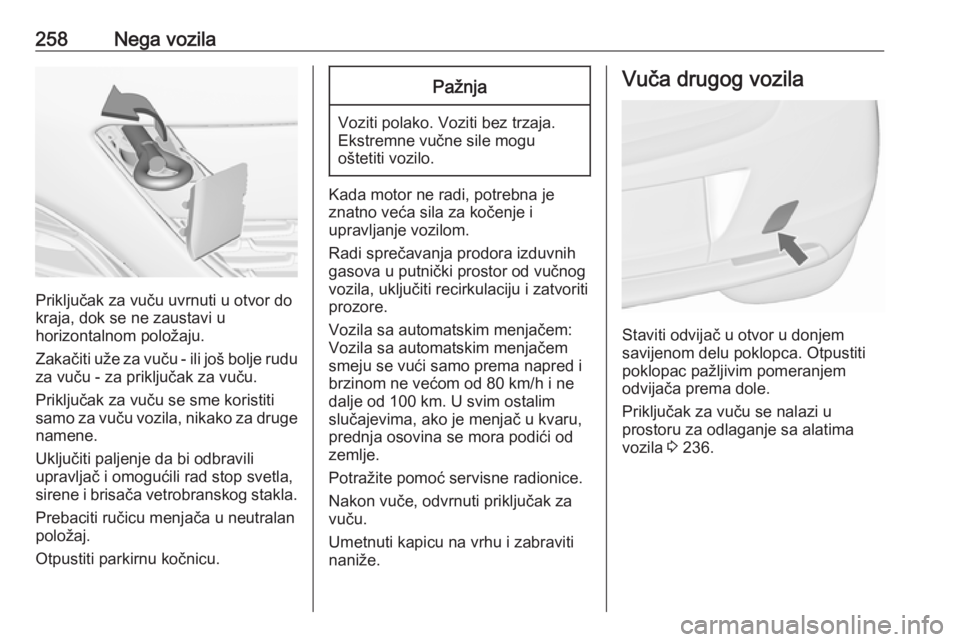

258Nega vozila
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje da bi odbravili
upravljač i omogućili rad stop svetla,
sirene i brisača vetrobranskog stakla.
Prebaciti ručicu menjača u neutralan
položaj.
Otpustiti parkirnu kočnicu.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. U svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti kapicu na vrhu i zabraviti
naniže.
Vuča drugog vozila
Staviti odvijač u otvor u donjem
savijenom delu poklopca. Otpustiti poklopac pažljivim pomeranjem
odvijača prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 236.
