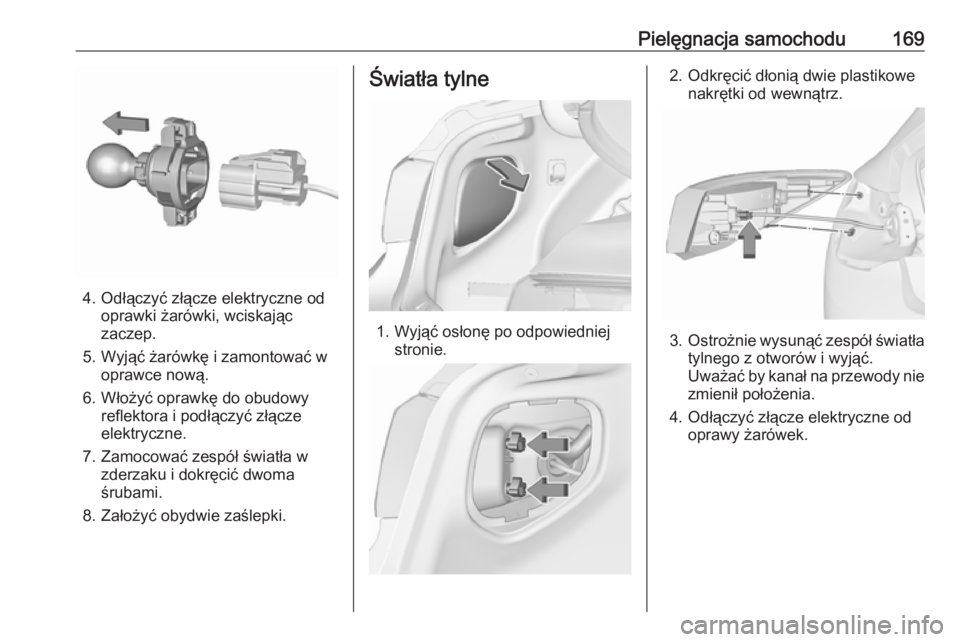

Pielęgnacja samochodu169
4. Odłączyć złącze elektryczne odoprawki żarówki, wciskając
zaczep.
5. Wyjąć żarówkę i zamontować w oprawce nową.
6. Włożyć oprawkę do obudowy reflektora i podłączyć złącze
elektryczne.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć obydwie zaślepki.
Światła tylne
1. Wyjąć osłonę po odpowiedniej stronie.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
4. Odłączyć złącze elektryczne od oprawy żarówek.

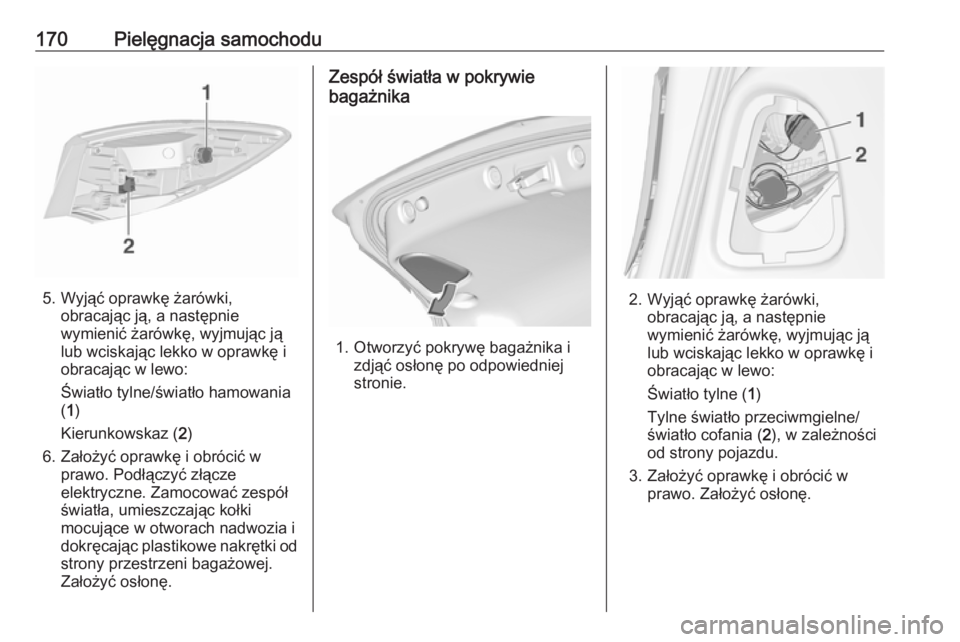

170Pielęgnacja samochodu
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
6. Założyć oprawkę i obrócić w prawo. Podłączyć złącze
elektryczne. Zamocować zespół
światła, umieszczając kołki
mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Założyć osłonę.
Zespół światła w pokrywie
bagażnika
1. Otworzyć pokrywę bagażnika i zdjąć osłonę po odpowiedniej
stronie.
2. Wyjąć oprawkę żarówki, obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony pojazdu.
3. Założyć oprawkę i obrócić w prawo. Założyć osłonę.

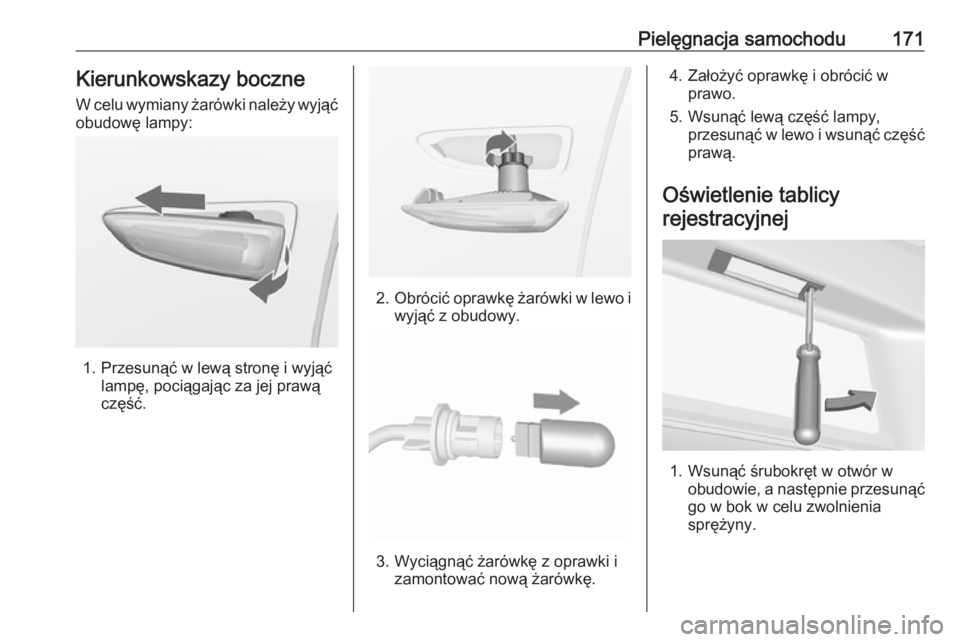

Pielęgnacja samochodu171Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

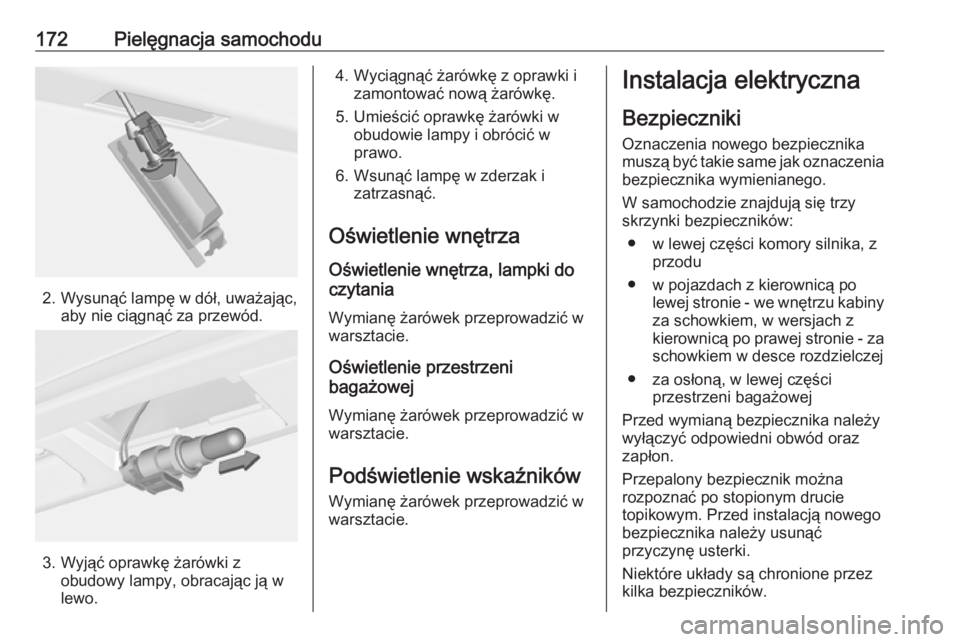

172Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

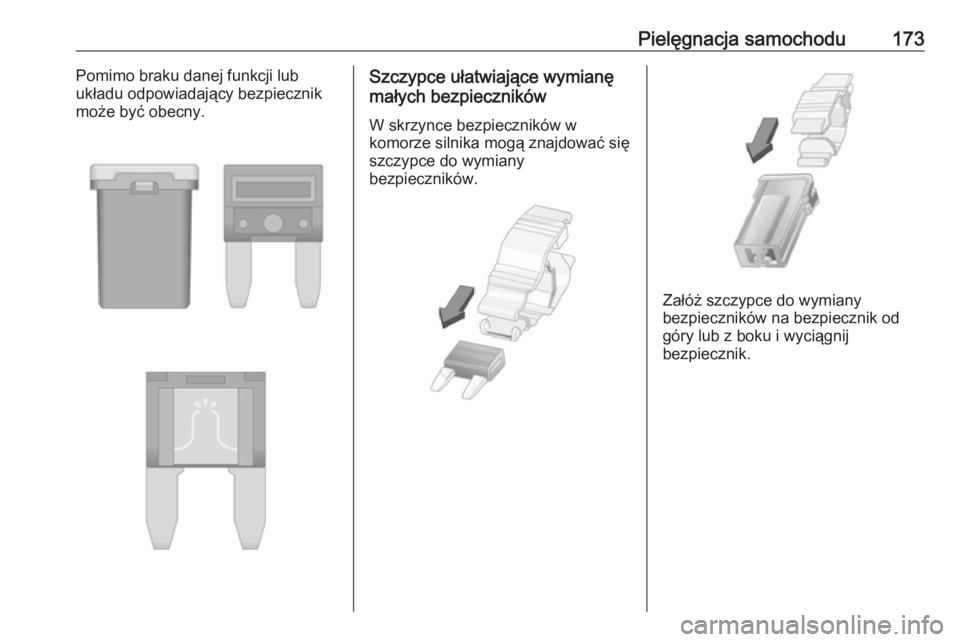

Pielęgnacja samochodu173Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

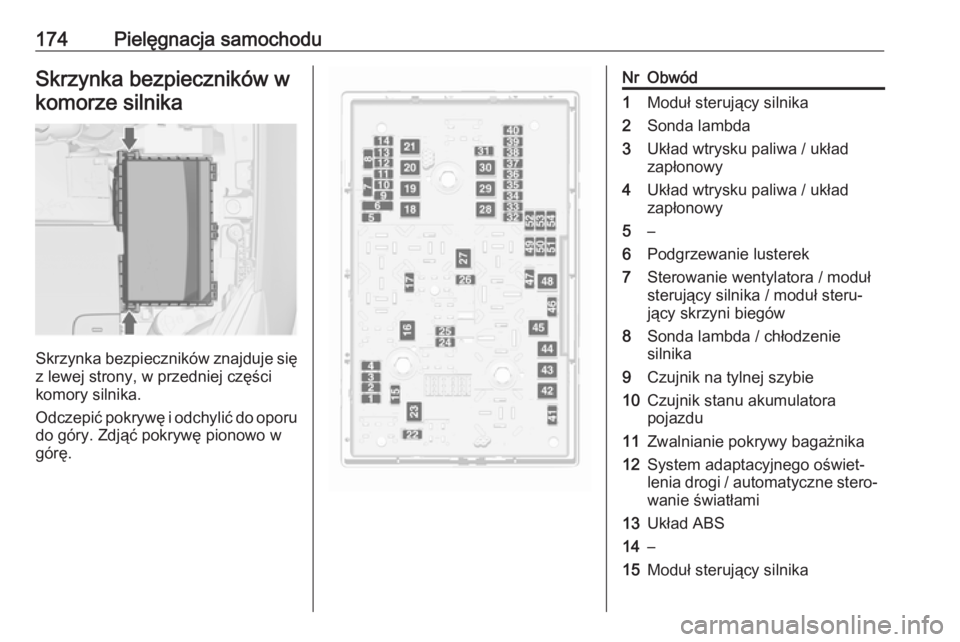

174Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa / układ
zapłonowy4Układ wtrysku paliwa / układ
zapłonowy5–6Podgrzewanie lusterek7Sterowanie wentylatora / moduł
sterujący silnika / moduł steru‐
jący skrzyni biegów8Sonda lambda / chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie pokrywy bagażnika12System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐
wanie światłami13Układ ABS14–15Moduł sterujący silnika

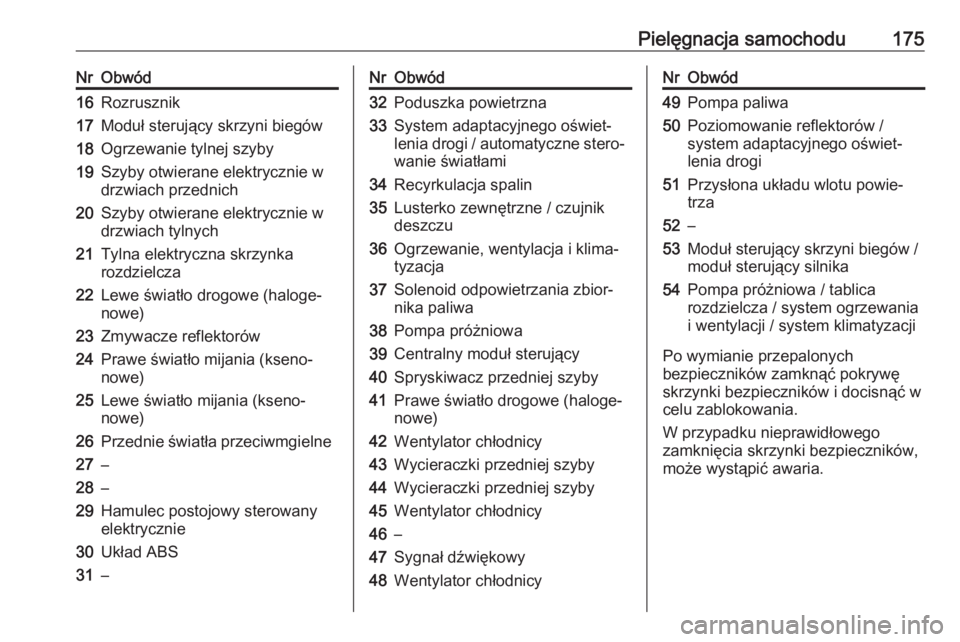

Pielęgnacja samochodu175NrObwód16Rozrusznik17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna elektryczna skrzynka
rozdzielcza22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27–28–29Hamulec postojowy sterowany
elektrycznie30Układ ABS31–NrObwód32Poduszka powietrzna33System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐ wanie światłami34Recyrkulacja spalin35Lusterko zewnętrzne / czujnik
deszczu36Ogrzewanie, wentylacja i klima‐
tyzacja37Solenoid odpowietrzania zbior‐
nika paliwa38Pompa próżniowa39Centralny moduł sterujący40Spryskiwacz przedniej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44Wycieraczki przedniej szyby45Wentylator chłodnicy46–47Sygnał dźwiękowy48Wentylator chłodnicyNrObwód49Pompa paliwa50Poziomowanie reflektorów /
system adaptacyjnego oświet‐
lenia drogi51Przysłona układu wlotu powie‐
trza52–53Moduł sterujący skrzyni biegów /
moduł sterujący silnika54Pompa próżniowa / tablica
rozdzielcza / system ogrzewania
i wentylacji / system klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

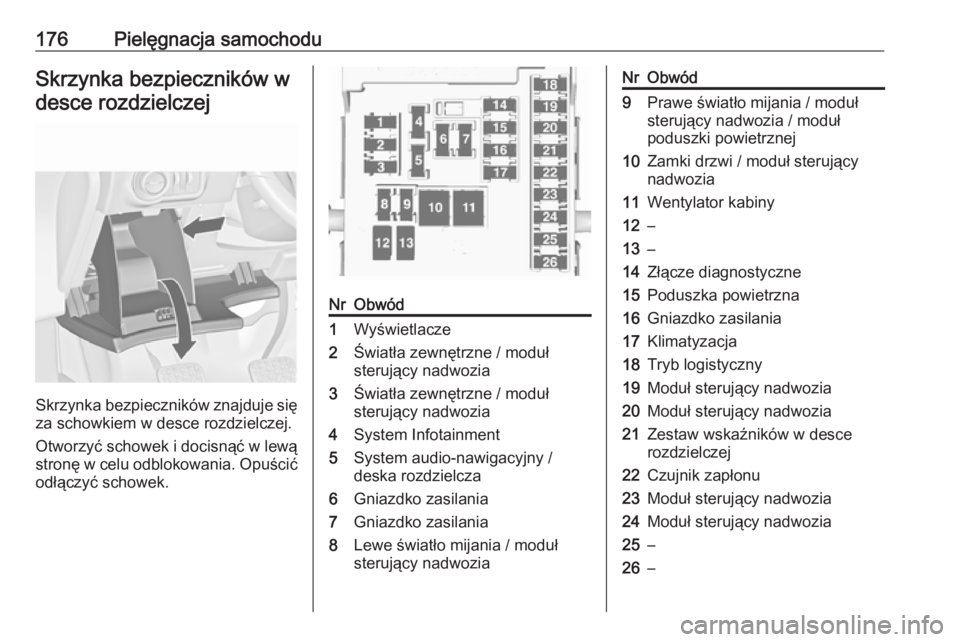

176Pielęgnacja samochoduSkrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za schowkiem w desce rozdzielczej.
Otworzyć schowek i docisnąć w lewą
stronę w celu odblokowania. Opuścić odłączyć schowek.
NrObwód1Wyświetlacze2Światła zewnętrzne / modułsterujący nadwozia3Światła zewnętrzne / moduł
sterujący nadwozia4System Infotainment5System audio-nawigacyjny /
deska rozdzielcza6Gniazdko zasilania7Gniazdko zasilania8Lewe światło mijania / moduł
sterujący nadwoziaNrObwód9Prawe światło mijania / moduł
sterujący nadwozia / moduł
poduszki powietrznej10Zamki drzwi / moduł sterujący
nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Gniazdko zasilania17Klimatyzacja18Tryb logistyczny19Moduł sterujący nadwozia20Moduł sterujący nadwozia21Zestaw wskaźników w desce
rozdzielczej22Czujnik zapłonu23Moduł sterujący nadwozia24Moduł sterujący nadwozia25–26–

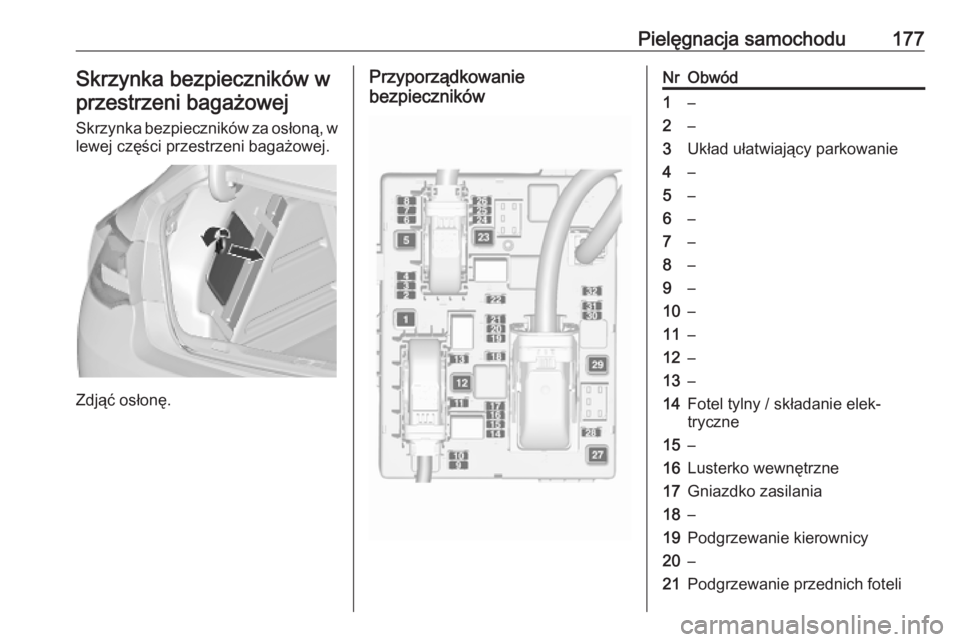

Pielęgnacja samochodu177Skrzynka bezpieczników wprzestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej.
Zdjąć osłonę.
Przyporządkowanie
bezpiecznikówNrObwód1–2–3Układ ułatwiający parkowanie4–5–6–7–8–9–10–11–12–13–14Fotel tylny / składanie elek‐
tryczne15–16Lusterko wewnętrzne17Gniazdko zasilania18–19Podgrzewanie kierownicy20–21Podgrzewanie przednich foteli

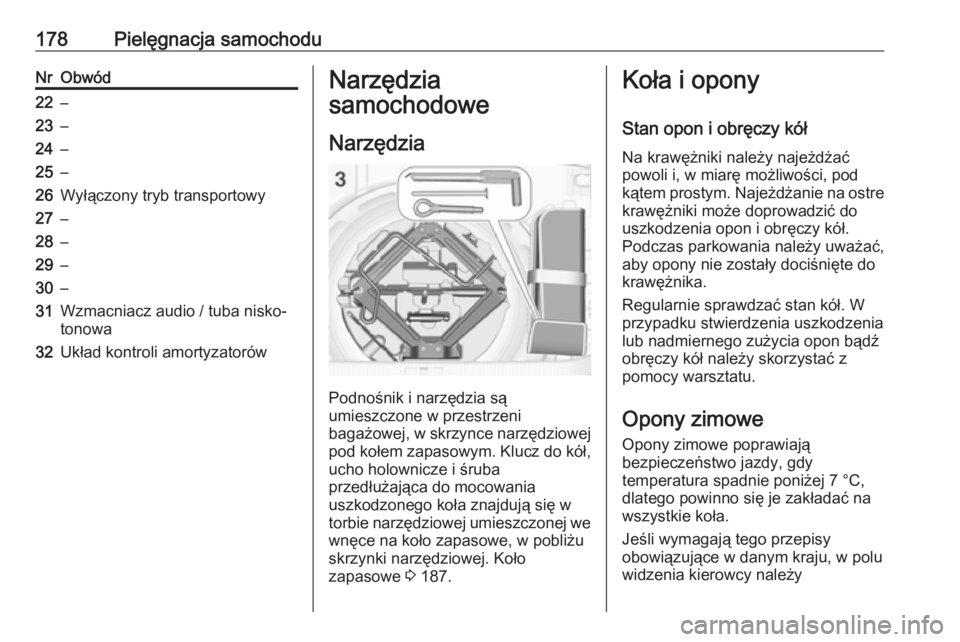

178Pielęgnacja samochoduNrObwód22–23–24–25–26Wyłączony tryb transportowy27–28–29–30–31Wzmacniacz audio / tuba nisko‐
tonowa32Układ kontroli amortyzatorówNarzędzia
samochodowe
Narzędzia
Podnośnik i narzędzia są
umieszczone w przestrzeni
bagażowej, w skrzynce narzędziowej pod kołem zapasowym. Klucz do kół,
ucho holownicze i śruba
przedłużająca do mocowania
uszkodzonego koła znajdują się w
torbie narzędziowej umieszczonej we wnęce na koło zapasowe, w pobliżu
skrzynki narzędziowej. Koło
zapasowe 3 187.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
