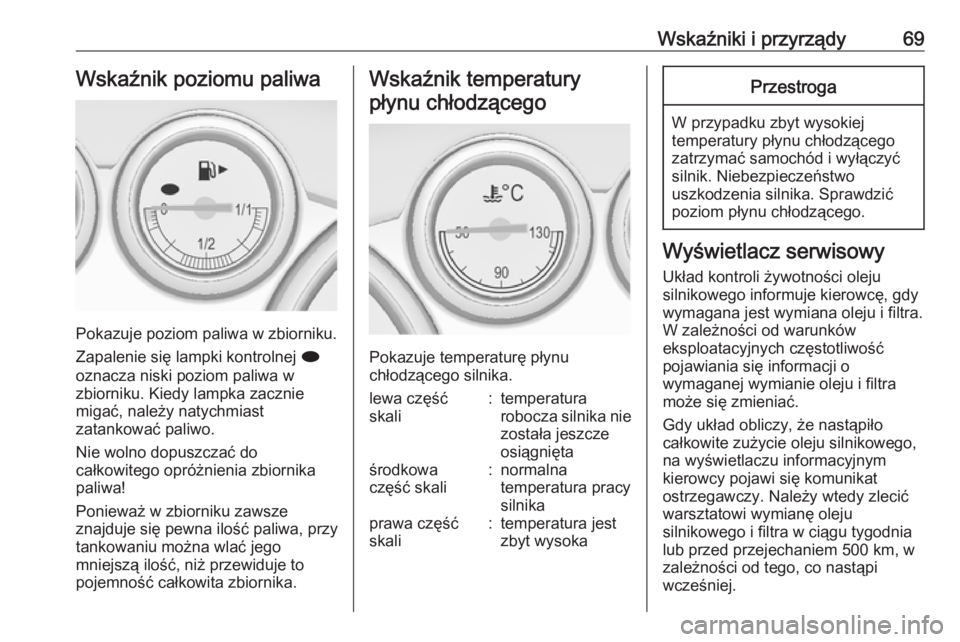

Wskaźniki i przyrządy69Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej i
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km, w zależności od tego, co nastąpi
wcześniej.

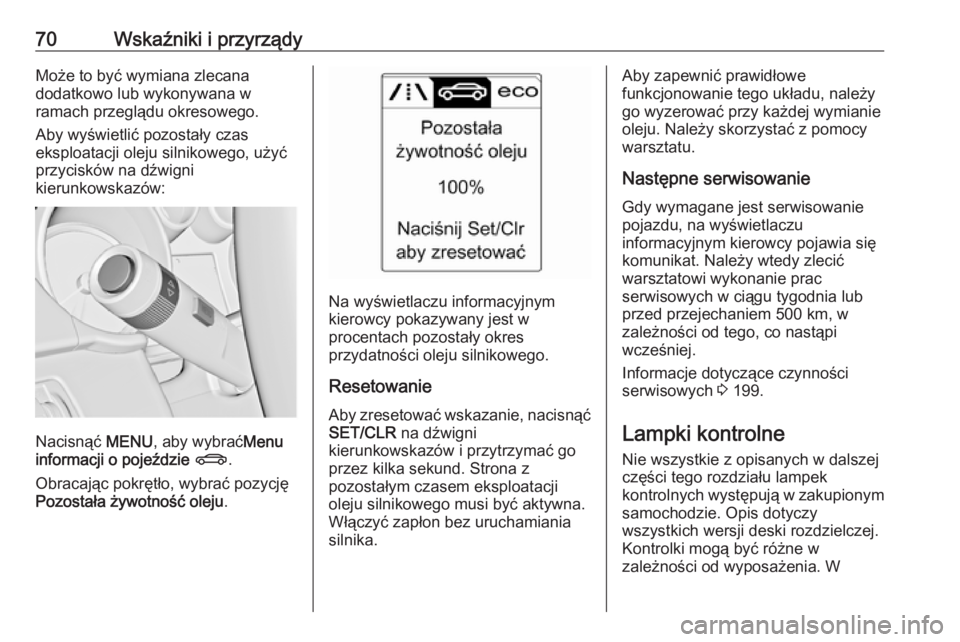

70Wskaźniki i przyrządyMoże to być wymiana zlecana
dodatkowo lub wykonywana w
ramach przeglądu okresowego.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe X .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym czasem eksploatacji
oleju silnikowego musi być aktywna.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy wymagane jest serwisowanie
pojazdu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy wtedy zlecić
warsztatowi wykonanie prac
serwisowych w ciągu tygodnia lub
przed przejechaniem 500 km, w
zależności od tego, co nastąpi
wcześniej.
Informacje dotyczące czynności
serwisowych 3 199.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W

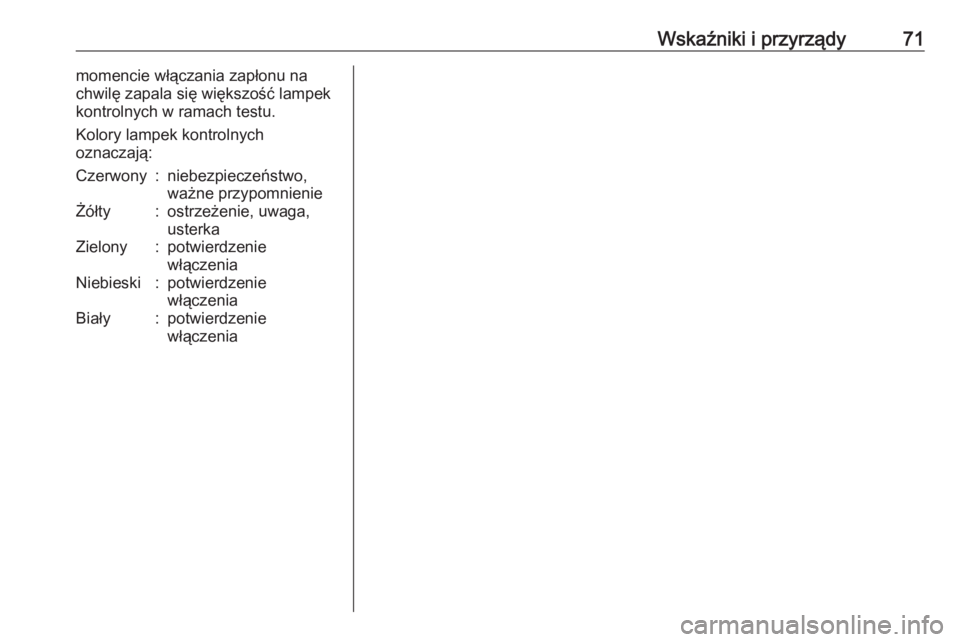

Wskaźniki i przyrządy71momencie włączania zapłonu na
chwilę zapala się większość lampek kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia

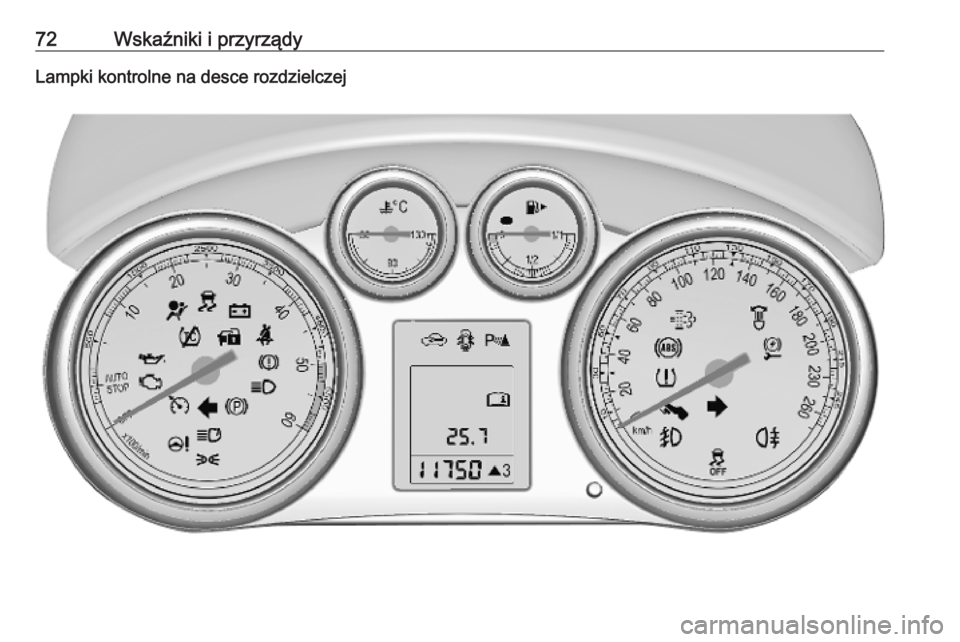

72Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

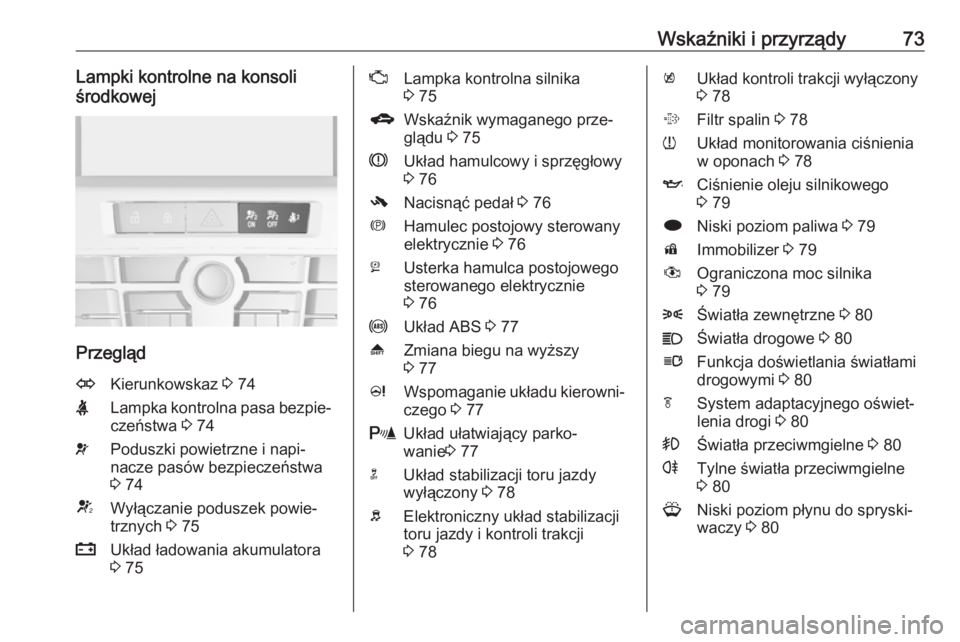

Wskaźniki i przyrządy73Lampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 74XLampka kontrolna pasa bezpie‐
czeństwa 3 74vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 74VWyłączanie poduszek powie‐
trznych 3 75pUkład ładowania akumulatora
3 75ZLampka kontrolna silnika
3 75gWskaźnik wymaganego prze‐
glądu 3 75RUkład hamulcowy i sprzęgłowy
3 76-Nacisnąć pedał 3 76mHamulec postojowy sterowany
elektrycznie 3 76jUsterka hamulca postojowego
sterowanego elektrycznie
3 76uUkład ABS 3 77[Zmiana biegu na wyższy
3 77cWspomaganie układu kierowni‐
czego 3 77rUkład ułatwiający parko‐
wanie 3 77nUkład stabilizacji toru jazdy
wyłączony 3 78bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 78kUkład kontroli trakcji wyłączony
3 78%Filtr spalin 3 78wUkład monitorowania ciśnienia
w oponach 3 78ICiśnienie oleju silnikowego
3 79iNiski poziom paliwa 3 79dImmobilizer 3 79#Ograniczona moc silnika
3 798Światła zewnętrzne 3 80CŚwiatła drogowe 3 80lFunkcja doświetlania światłami
drogowymi 3 80fSystem adaptacyjnego oświet‐
lenia drogi 3 80>Światła przeciwmgielne 3 80rTylne światła przeciwmgielne
3 80GNiski poziom płynu do spryski‐
waczy 3 80

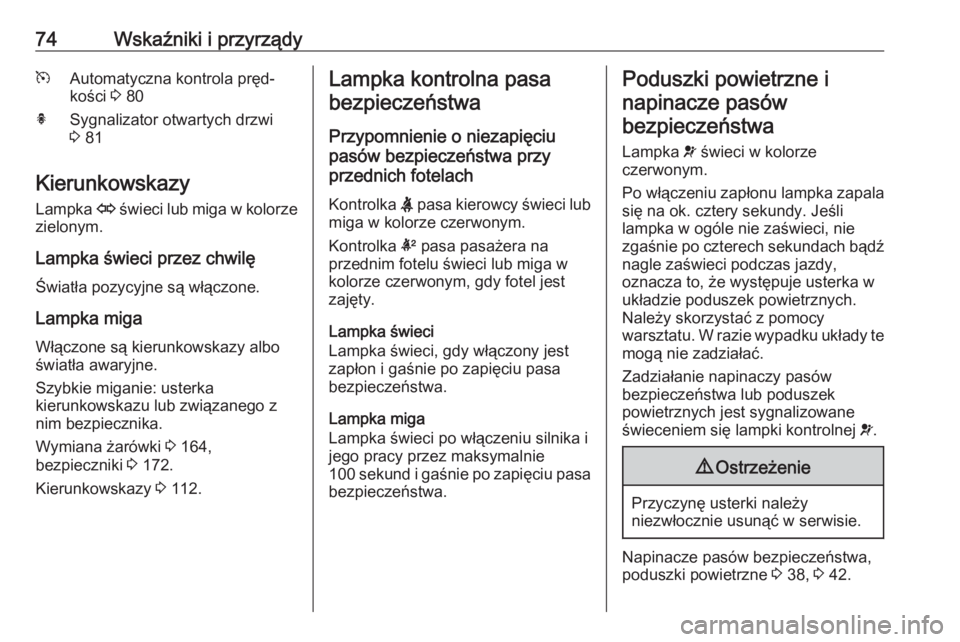

74Wskaźniki i przyrządymAutomatyczna kontrola pręd‐
kości 3 80hSygnalizator otwartych drzwi
3 81
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Wymiana żarówki 3 164,
bezpieczniki 3 172.
Kierunkowskazy 3 112.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.
Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa
bezpieczeństwa.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 38, 3 42.

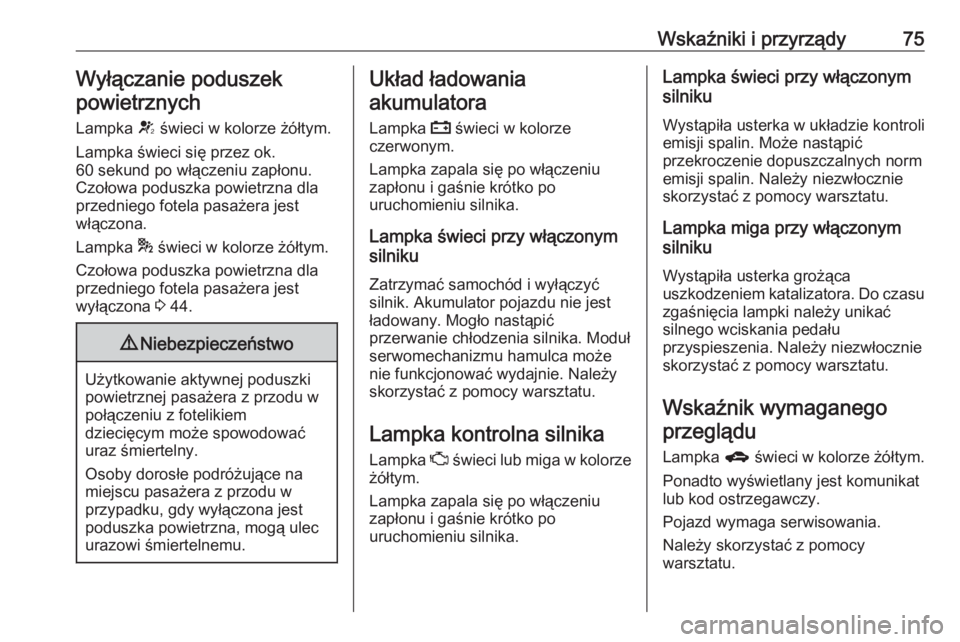

Wskaźniki i przyrządy75Wyłączanie poduszek
powietrznych
Lampka V świeci w kolorze żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu. Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 44.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Pojazd wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.

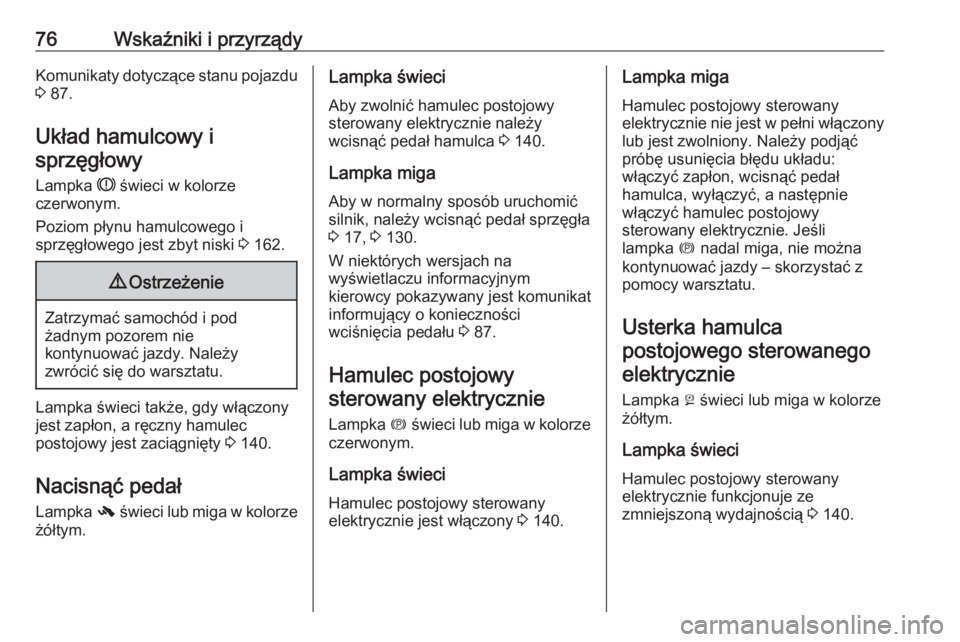

76Wskaźniki i przyrządyKomunikaty dotyczące stanu pojazdu3 87.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 162.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 140.
Nacisnąć pedał Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 140.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 130.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat informujący o konieczności
wciśnięcia pedału 3 87.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci Hamulec postojowy sterowany
elektrycznie jest włączony 3 140.Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 140.

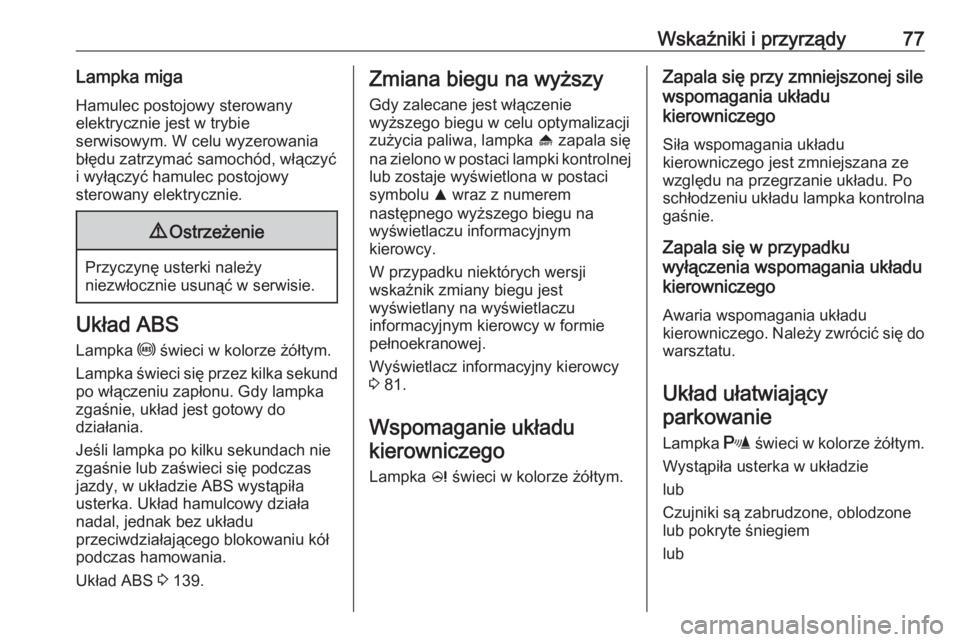

Wskaźniki i przyrządy77Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 139.
Zmiana biegu na wyższy
Gdy zalecane jest włączenie
wyższego biegu w celu optymalizacji
zużycia paliwa, lampka [ zapala się
na zielono w postaci lampki kontrolnej lub zostaje wyświetlona w postaci
symbolu R wraz z numerem
następnego wyższego biegu na
wyświetlaczu informacyjnym
kierowcy.
W przypadku niektórych wersji
wskaźnik zmiany biegu jest
wyświetlany na wyświetlaczu
informacyjnym kierowcy w formie
pełnoekranowej.
Wyświetlacz informacyjny kierowcy
3 81.
Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.Zapala się przy zmniejszonej sile
wspomagania układu
kierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
Układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
lub

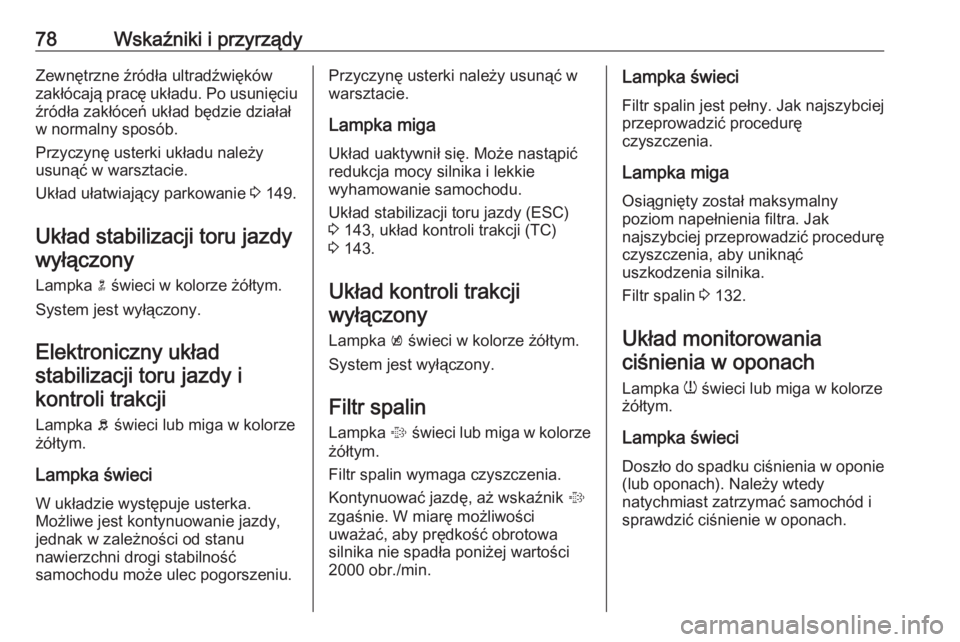

78Wskaźniki i przyrządyZewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Układ ułatwiający parkowanie 3 149.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
System jest wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy (ESC)
3 143, układ kontroli trakcji (TC)
3 143.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
System jest wyłączony.
Filtr spalin Lampka % świeci lub miga w kolorze
żółtym.
Filtr spalin wymaga czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr spalin jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr spalin 3 132.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
