OPEL ASTRA J 2019 Instrukcja obsługi (in Polish)

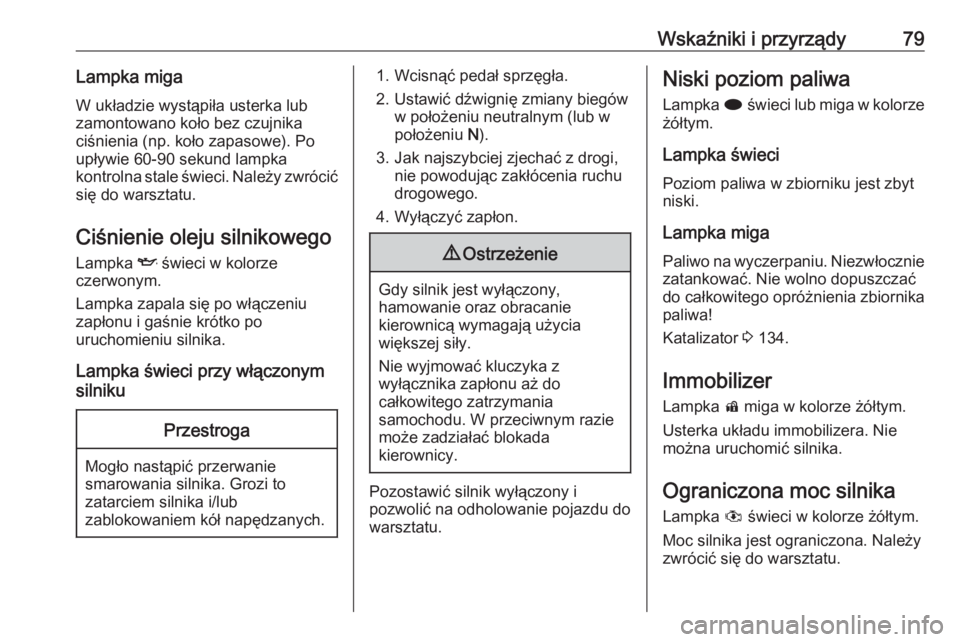

Wskaźniki i przyrządy79Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić się do warsztatu.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Gdy silnik jest wyłączony,
hamowanie oraz obracanie
kierownicą wymagają użycia
większej siły.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Pozostawić silnik wyłączony i
pozwolić na odholowanie pojazdu do
warsztatu.
Niski poziom paliwa
Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 134.
Immobilizer Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Ograniczona moc silnika
Lampka # świeci w kolorze żółtym.
Moc silnika jest ograniczona. Należy zwrócić się do warsztatu.

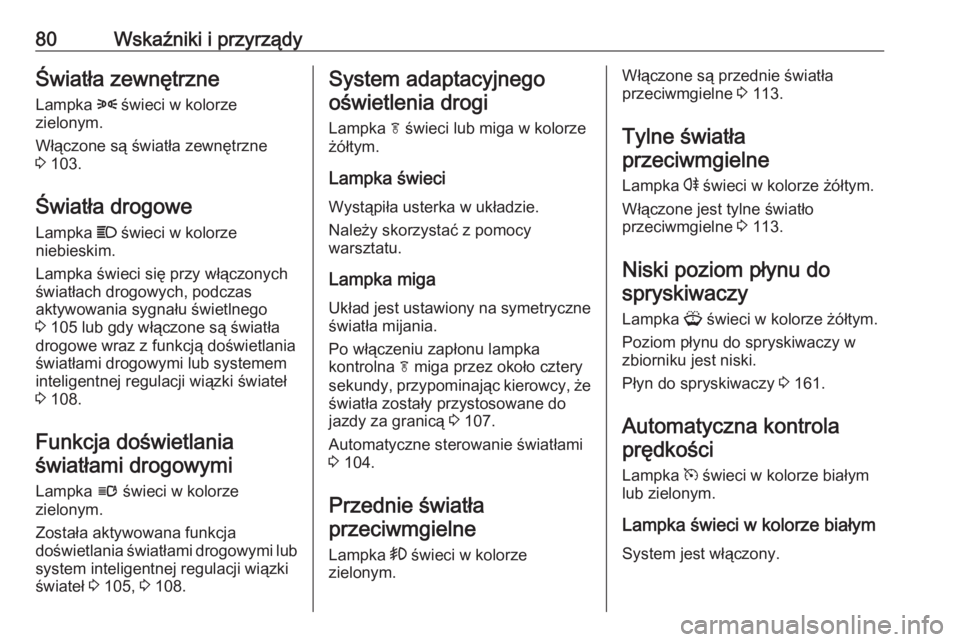

80Wskaźniki i przyrządyŚwiatła zewnętrzneLampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 103.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 105 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi lub systemem
inteligentnej regulacji wiązki świateł
3 108.
Funkcja doświetlania światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi lub
system inteligentnej regulacji wiązki
świateł 3 105, 3 108.System adaptacyjnego
oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez około cztery
sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 107.
Automatyczne sterowanie światłami 3 104.
Przednie światła
przeciwmgielne
Lampka > świeci w kolorze
zielonym.Włączone są przednie światła
przeciwmgielne 3 113.
Tylne światła
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 113.
Niski poziom płynu do
spryskiwaczy
Lampka G świeci w kolorze żółtym.
Poziom płynu do spryskiwaczy w
zbiorniku jest niski.
Płyn do spryskiwaczy 3 161.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.

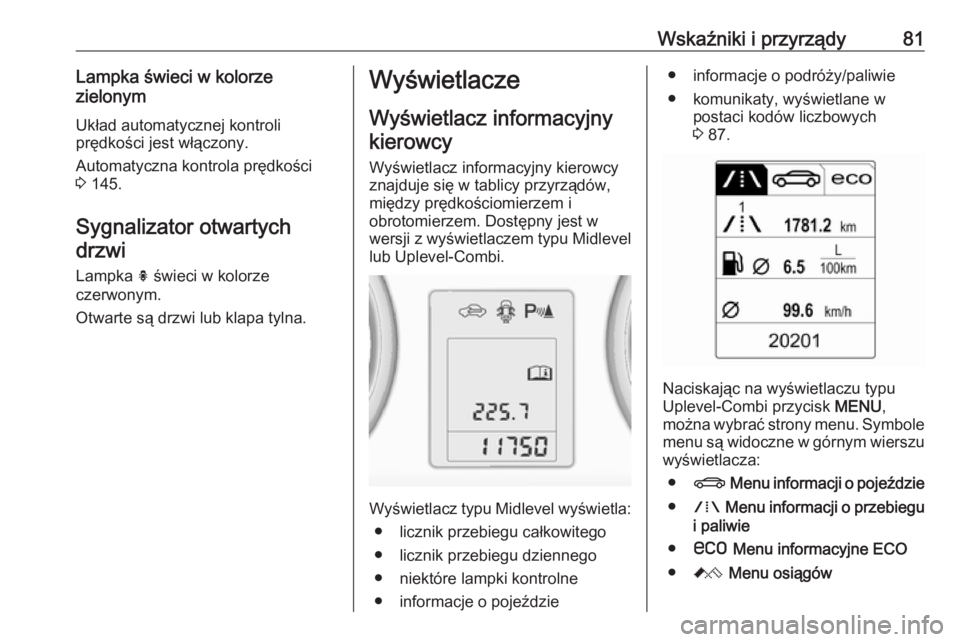

Wskaźniki i przyrządy81Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 145.
Sygnalizator otwartych drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
Wyświetlacz informacyjnykierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest w
wersji z wyświetlaczem typu Midlevel
lub Uplevel-Combi.
Wyświetlacz typu Midlevel wyświetla:
● licznik przebiegu całkowitego
● licznik przebiegu dziennego
● niektóre lampki kontrolne
● informacje o pojeździe
● informacje o podróży/paliwie
● komunikaty, wyświetlane w postaci kodów liczbowych
3 87.
Naciskając na wyświetlaczu typu
Uplevel-Combi przycisk MENU,
można wybrać strony menu. Symbole
menu są widoczne w górnym wierszu wyświetlacza:
● X Menu informacji o pojeździe
● W Menu informacji o przebiegu
i paliwie
● s Menu informacyjne ECO
● C Menu osiągów

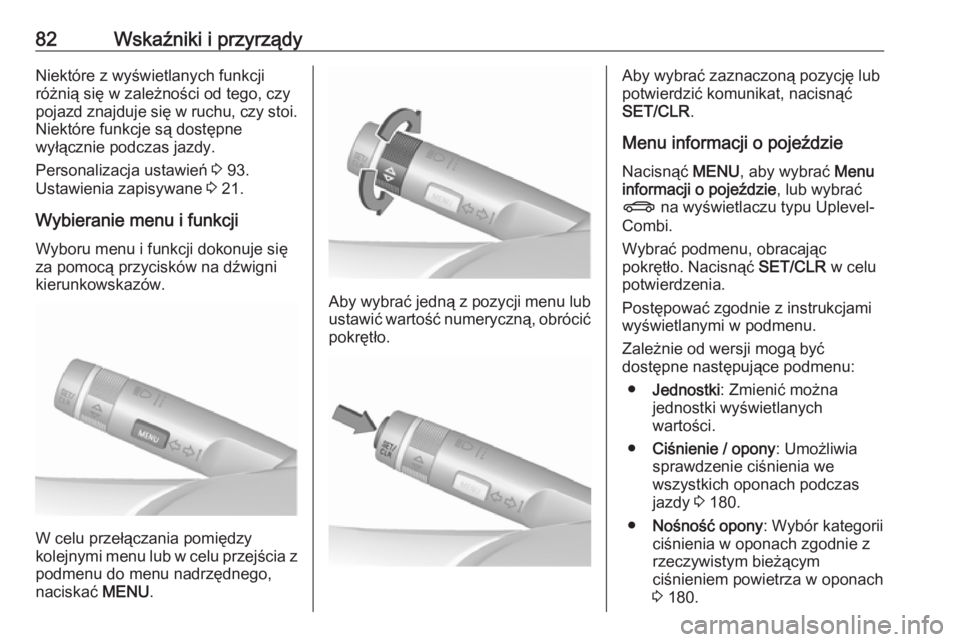

82Wskaźniki i przyrządyNiektóre z wyświetlanych funkcjiróżnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 93.
Ustawienia zapisywane 3 21.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
Menu informacji o pojeździe
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe , lub wybrać
X na wyświetlaczu typu Uplevel-
Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
● Jednostki : Zmienić można
jednostki wyświetlanych
wartości.
● Ciśnienie / opony : Umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas
jazdy 3 180.
● Nośność opony : Wybór kategorii
ciśnienia w oponach zgodnie z
rzeczywistym bieżącym
ciśnieniem powietrza w oponach
3 180.

Wskaźniki i przyrządy83
●Pozostała żywotność oleju :
Wskazuje, kiedy należy
wymienić olej silnikowy i filtr
3 69.
● Ostrzeżenie o prędkości :
Przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału
dźwiękowego.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
● licznik przebiegu dziennego 1
● licznik przebiegu dziennego 2 ● cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w samochodach
wyposażonych w wyświetlacz typu
Uplevel-Combi.
Wyzerować licznik przebiegu
dziennego, naciskając SET/CLR na
dźwigni kierunkowskazów i
przytrzymując go przez kilka sekund
lub naciskając przycisk zerowania
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy przy włączonym zapłonie.

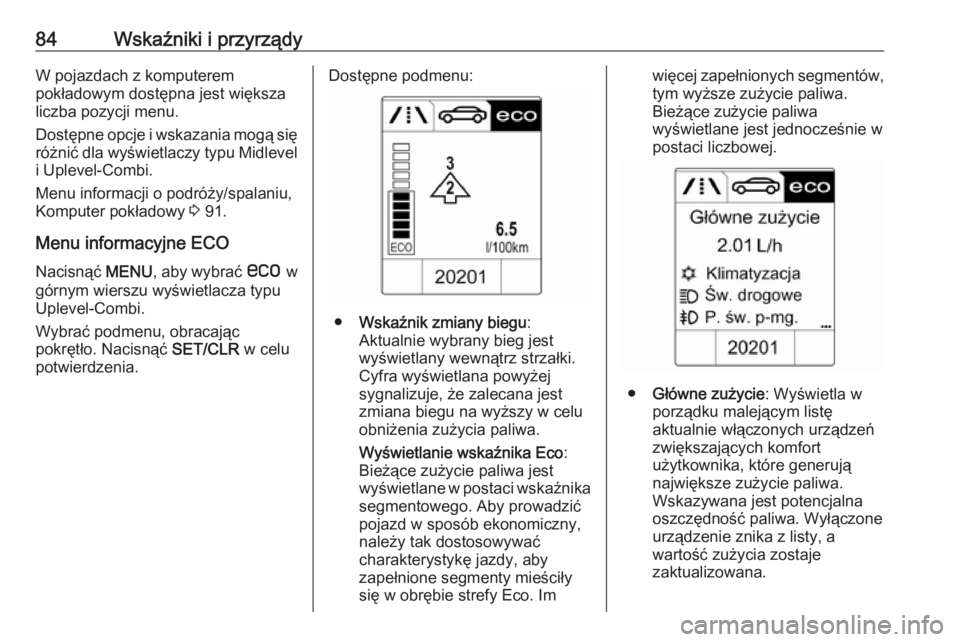

84Wskaźniki i przyrządyW pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 91.
Menu informacyjne ECO Nacisnąć MENU, aby wybrać s w
górnym wierszu wyświetlacza typu
Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.Dostępne podmenu:
● Wskaźnik zmiany biegu :
Aktualnie wybrany bieg jest
wyświetlany wewnątrz strzałki.
Cyfra wyświetlana powyżej
sygnalizuje, że zalecana jest
zmiana biegu na wyższy w celu
obniżenia zużycia paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać
charakterystykę jazdy, aby
zapełnione segmenty mieściły
się w obrębie strefy Eco. Im
więcej zapełnionych segmentów,
tym wyższe zużycie paliwa.
Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
● Główne zużycie : Wyświetla w
porządku malejącym listę
aktualnie włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone urządzenie znika z listy, a
wartość zużycia zostaje
zaktualizowana.

Wskaźniki i przyrządy85W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takim
przypadku ogrzewanie tylnej
szyby jest wyświetlane na liście
urządzeń generujących
największe zużycie paliwa, mimo
że nie zostało włączone przez
kierowcę.
● Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu
jazdy na zużycie paliwa.
Wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny znajduje
się w desce rozdzielczej, nad
panelem systemu Infotainment.
Graficzny wyświetlacz
informacyjnyW zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny (Graphic-Info-Display)
może występować w dwóch
wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 65
● temperatura zewnętrzna 3 65
● data 3 65

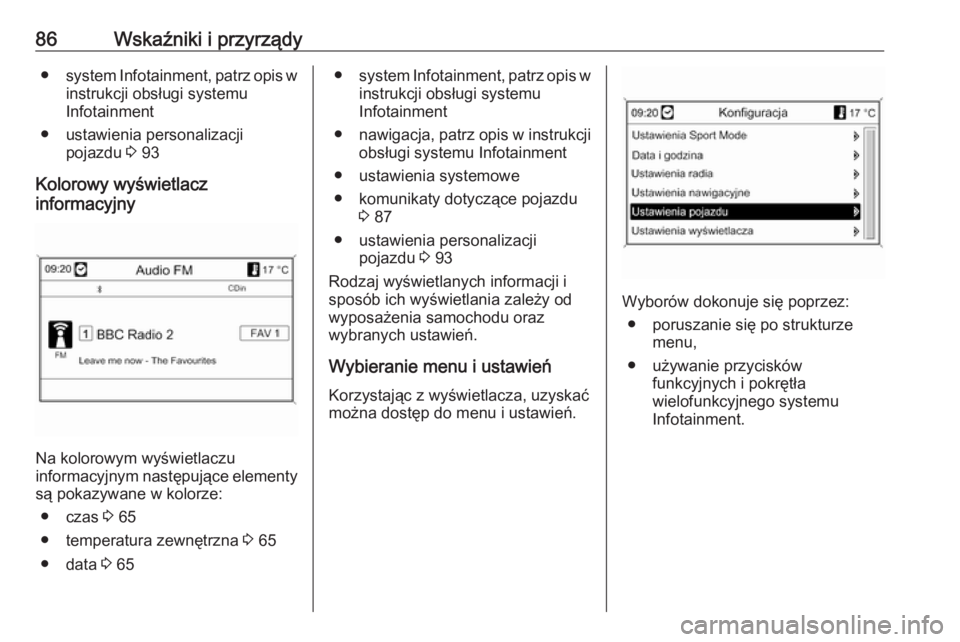

86Wskaźniki i przyrządy●system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● ustawienia personalizacji pojazdu 3 93
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 65
● temperatura zewnętrzna 3 65
● data 3 65
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 87
● ustawienia personalizacji pojazdu 3 93
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy od
wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Wyborów dokonuje się poprzez:
● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.

Wskaźniki i przyrządy87Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
● podświetlenie opcji menu
● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ● wybranie lub uaktywnienie podświetlonej opcji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znaków
Nacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 93.
Ustawienia zapisywane 3 21.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.

88Wskaźniki i przyrządyKomunikaty pojazdu na
wyświetlaczu środkowym
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby uruchomić silnik4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnejNrZnaczenie kodu25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu35Wymienić baterię nadajnika
zdalnego sterowania53Dokręcić korek wlewu paliwa55Filtr spalin jest pełny 3 13256Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażera
