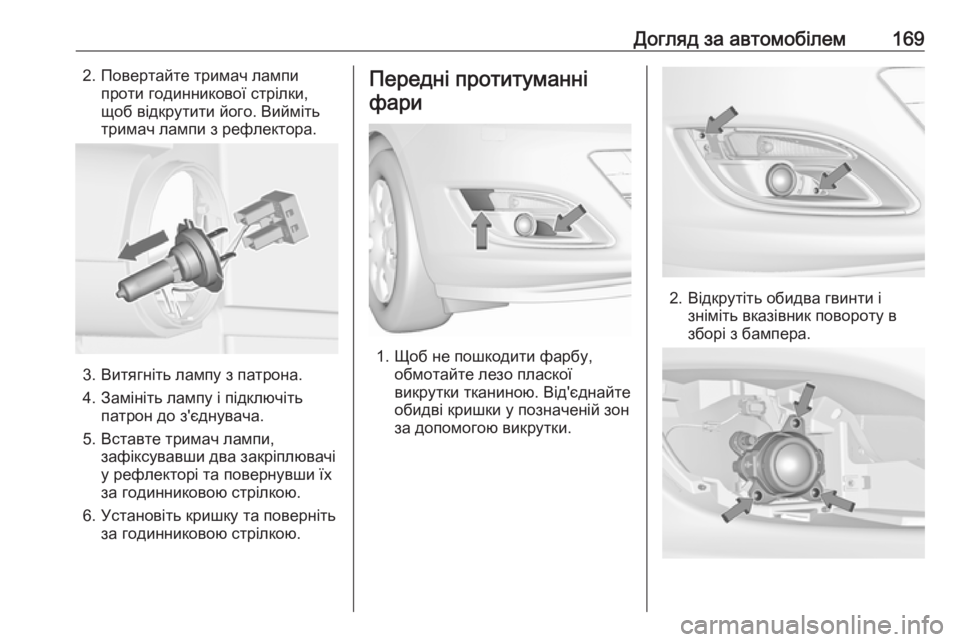

Догляд за автомобілем1692. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передні протитуманні
фари
1. Щоб не пошкодити фарбу, обмотайте лезо пласкоївикрутки тканиною. Від'єднайте
обидві кришки у позначеній зон
за допомогою викрутки.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.

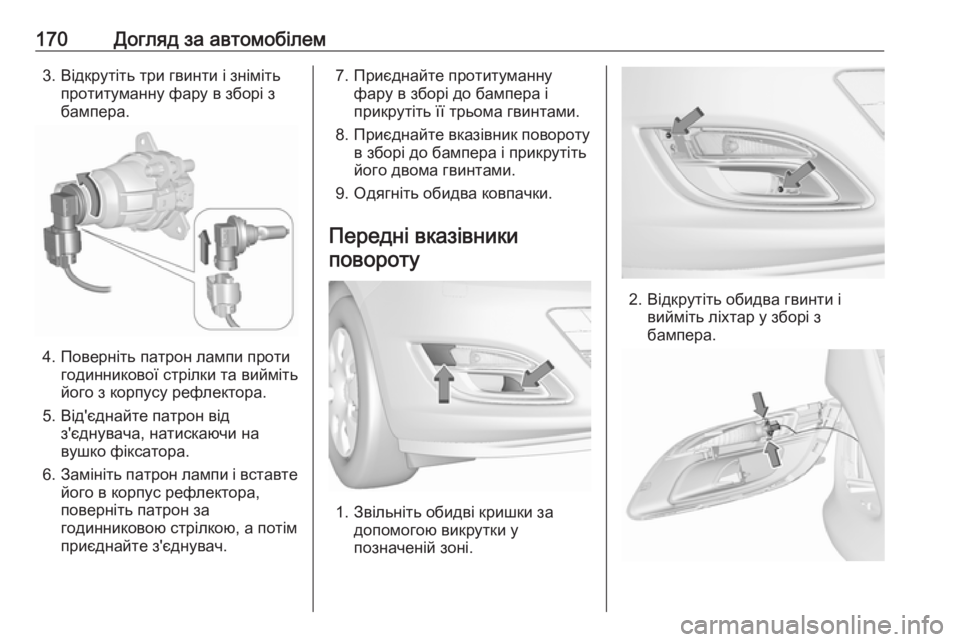

170Догляд за автомобілем3. Відкрутіть три гвинти і знімітьпротитуманну фару в зборі з
бампера.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть патрон лампи і вставте
його в корпус рефлектора,
поверніть патрон за
годинниковою стрілкою, а потім
приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.
8. Приєднайте вказівник повороту в зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.
Передні вказівники повороту
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і вийміть ліхтар у зборі з
бампера.

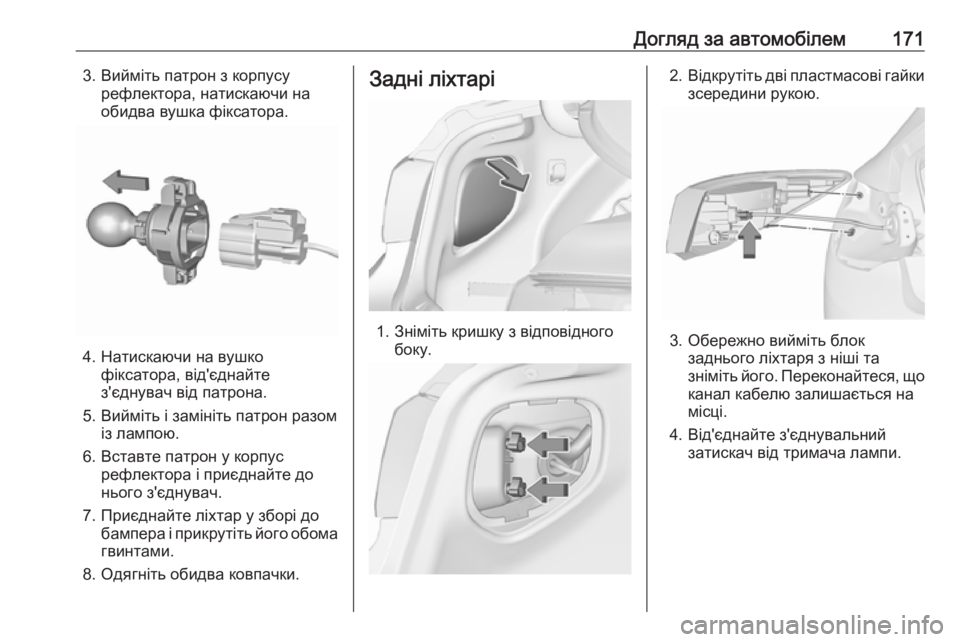

Догляд за автомобілем1713. Вийміть патрон з корпусурефлектора, натискаючи на
обидва вушка фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у корпус рефлектора і приєднайте донього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.
Задні ліхтарі
1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Переконайтеся, що канал кабелю залишається на
місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.

172Догляд за автомобілем

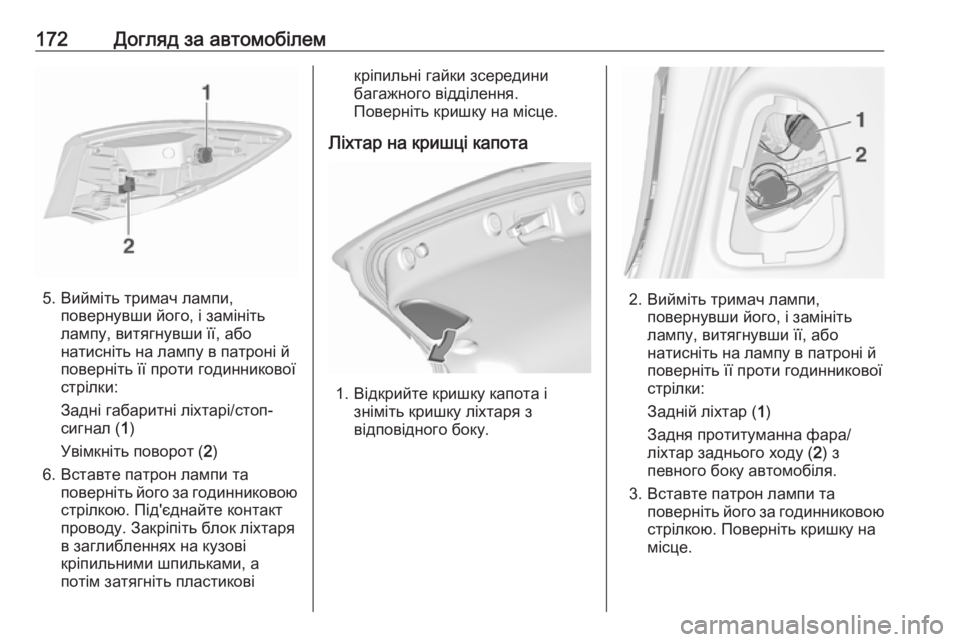

5. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть блок ліхтаря
в заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар на кришці капота
1. Відкрийте кришку капота і зніміть кришку ліхтаря з
відповідного боку.
2. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задня протитуманна фара/
ліхтар заднього ходу ( 2) з
певного боку автомобіля.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.

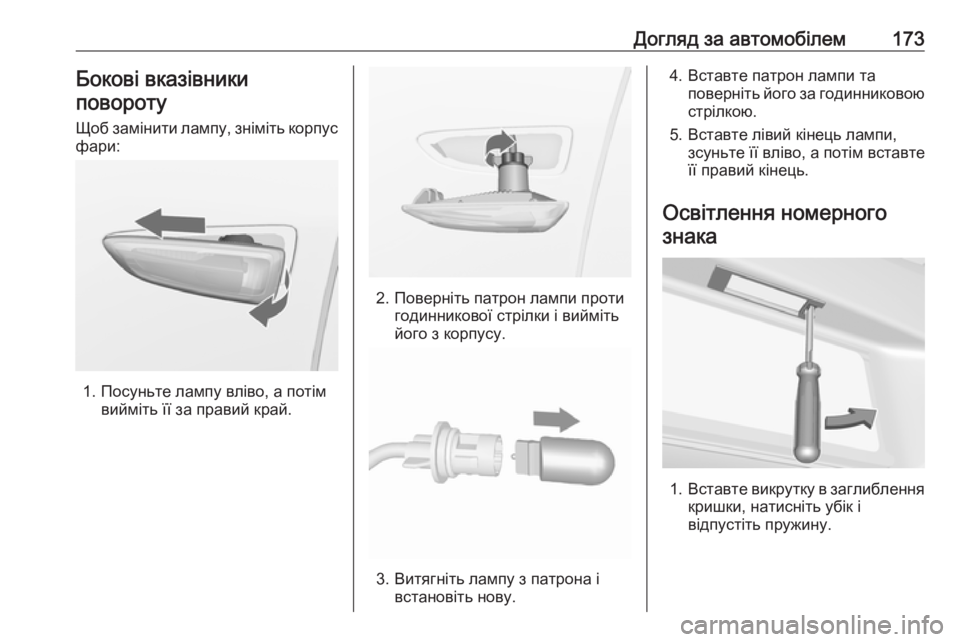

Догляд за автомобілем173Бокові вказівникиповороту
Щоб замінити лампу, зніміть корпус
фари:
1. Посуньте лампу вліво, а потім вийміть її за правий край.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.

174Догляд за автомобілем

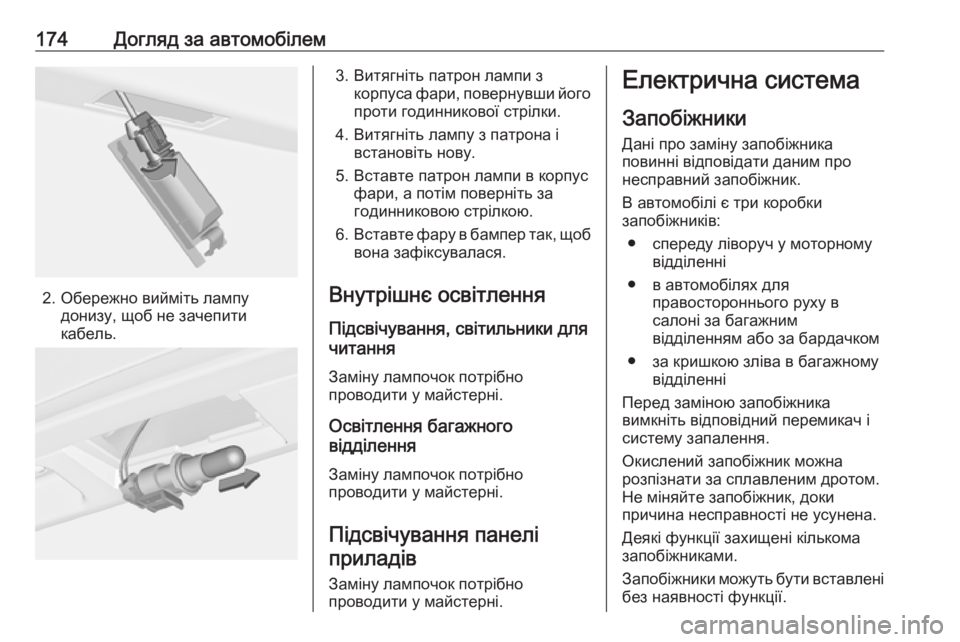

2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Підсвічування панеліприладів
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.

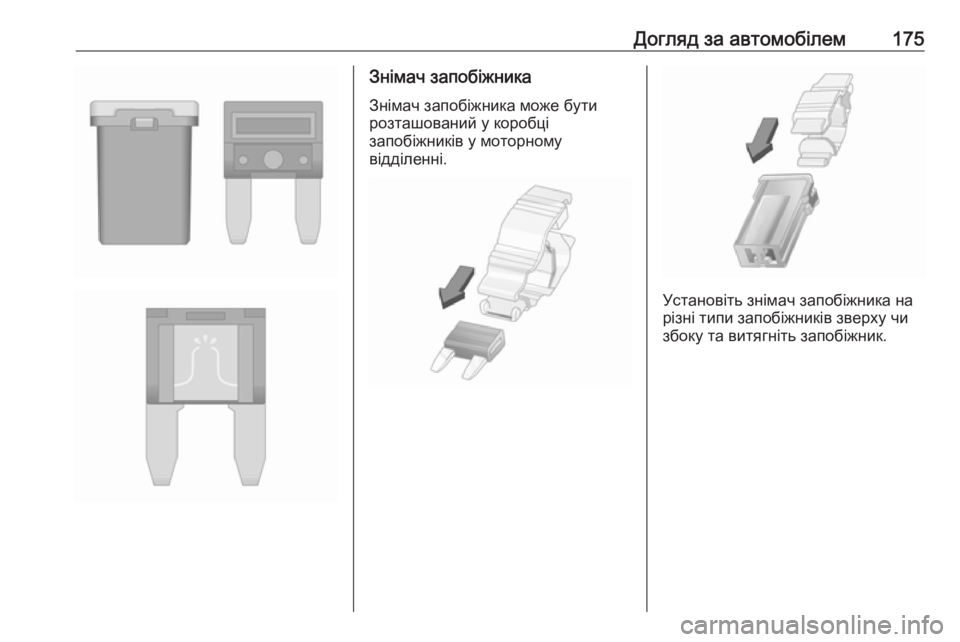

Догляд за автомобілем175Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

176Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Обігрів дзеркала7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Система відчинення кришки
капота12Система адаптивного світла
фар/автоматичне керування
освітленням13ABS

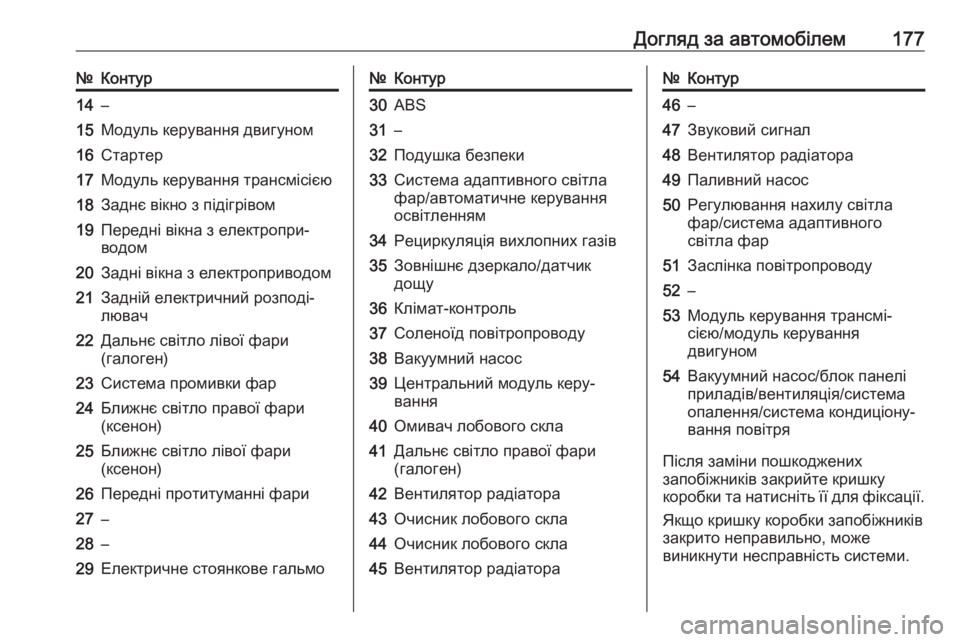

Догляд за автомобілем177№Контур14–15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний розподі‐
лювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27–28–29Електричне стоянкове гальмо№Контур30ABS31–32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора№Контур46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52–53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

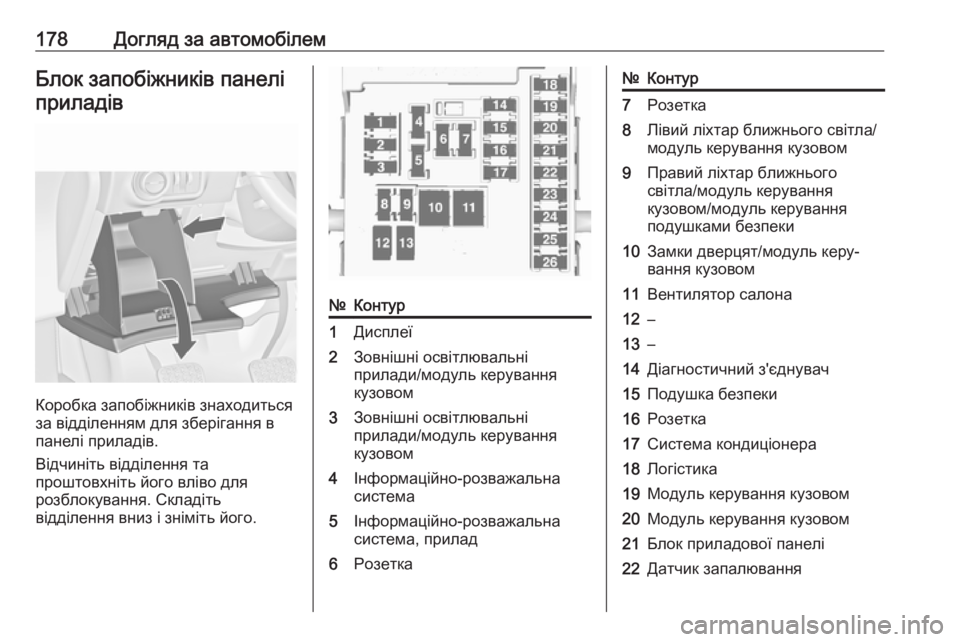

178Догляд за автомобілемБлок запобіжників панеліприладів
Коробка запобіжників знаходиться
за відділенням для зберігання в
панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
№Контур1Дисплеї2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка№Контур7Розетка8Лівий ліхтар ближнього світла/
