OPEL ASTRA K 2016.5 Instruksjonsbok

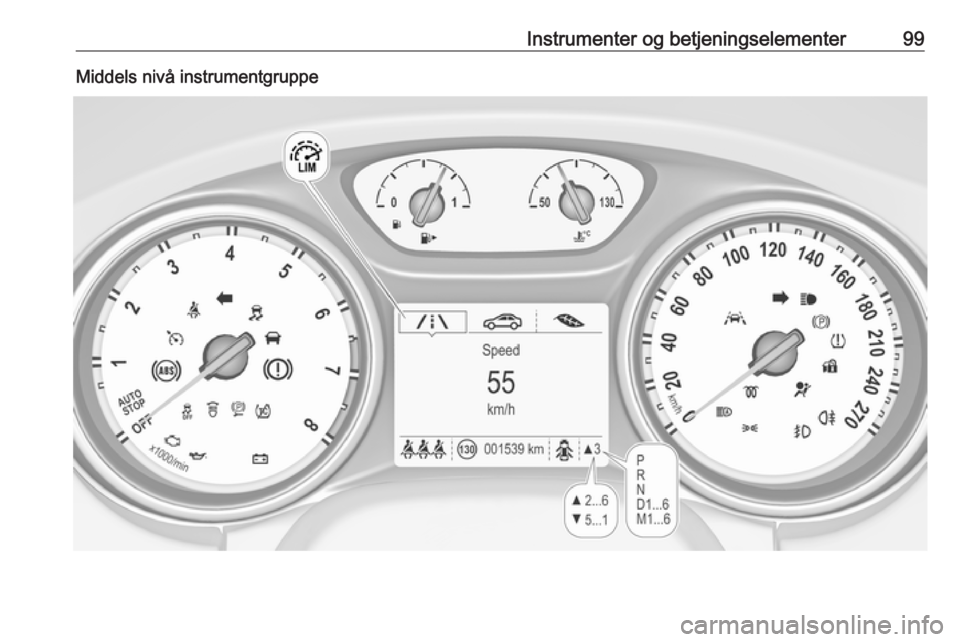

Instrumenter og betjeningselementer99Middels nivå instrumentgruppe

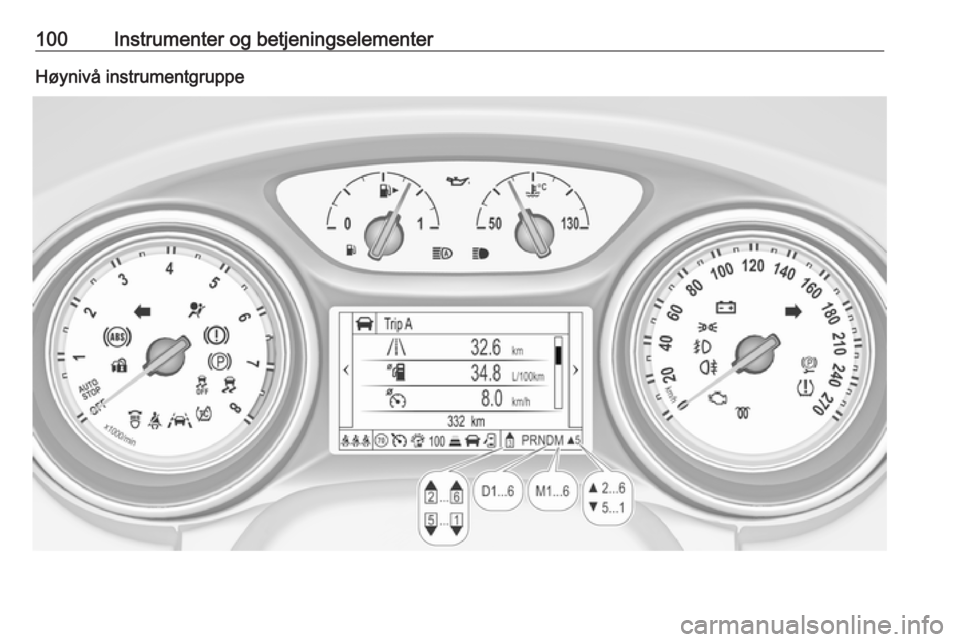

100Instrumenter og betjeningselementerHøynivå instrumentgruppe

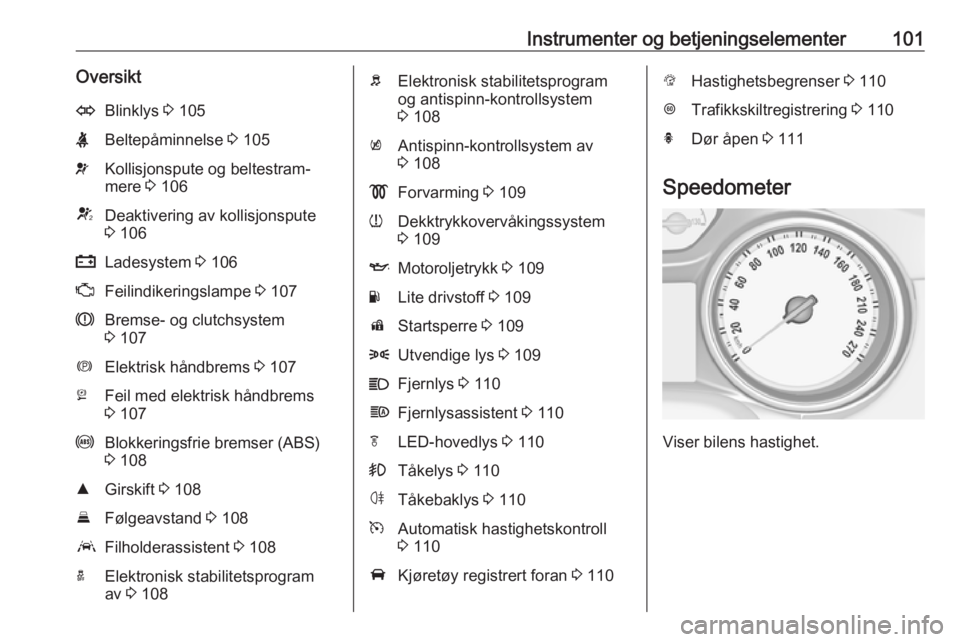

Instrumenter og betjeningselementer101OversiktOBlinklys 3 105XBeltepåminnelse 3 105vKollisjonspute og beltestram‐
mere 3 106VDeaktivering av kollisjonspute
3 106pLadesystem 3 106ZFeilindikeringslampe 3 107RBremse- og clutchsystem
3 107mElektrisk håndbrems 3 107jFeil med elektrisk håndbrems
3 107uBlokkeringsfrie bremser (ABS)
3 108RGirskift 3 108EFølgeavstand 3 108aFilholderassistent 3 108aElektronisk stabilitetsprogram
av 3 108bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 108kAntispinn-kontrollsystem av
3 108!Forvarming 3 109wDekktrykkovervåkingssystem
3 109IMotoroljetrykk 3 109YLite drivstoff 3 109dStartsperre 3 1098Utvendige lys 3 109CFjernlys 3 110fFjernlysassistent 3 110fLED-hovedlys 3 110>Tåkelys 3 110øTåkebaklys 3 110mAutomatisk hastighetskontroll
3 110AKjøretøy registrert foran 3 110LHastighetsbegrenser 3 110LTrafikkskiltregistrering 3 110hDør åpen 3 111
Speedometer
Viser bilens hastighet.

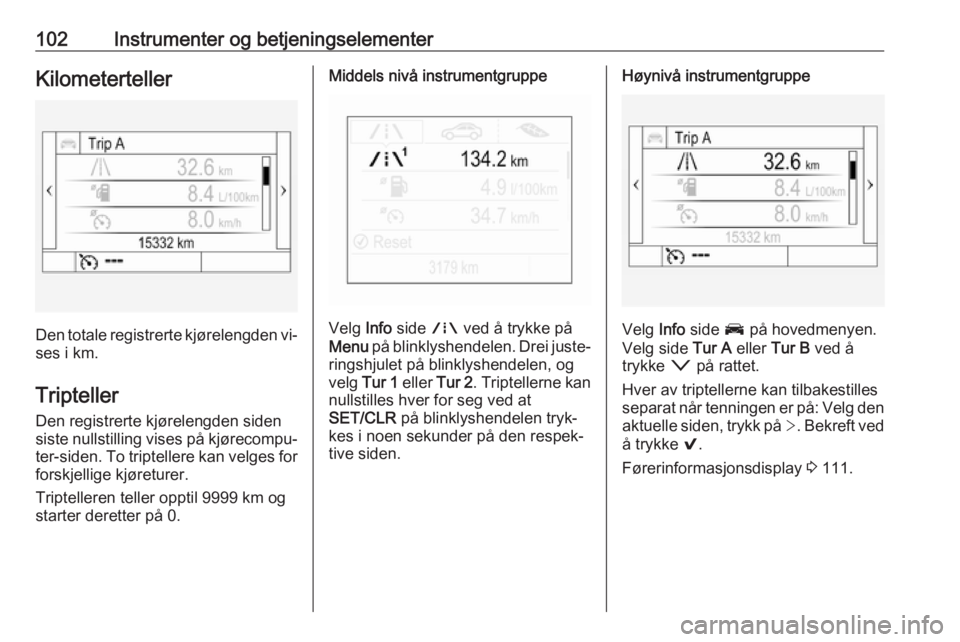

102Instrumenter og betjeningselementerKilometerteller
Den totale registrerte kjørelengden vi‐
ses i km.
Tripteller Den registrerte kjørelengden siden
siste nullstilling vises på kjørecompu‐
ter-siden. To triptellere kan velges for forskjellige kjøreturer.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
Middels nivå instrumentgruppe
Velg Info side ; ved å trykke på
Menu på blinklyshendelen. Drei juste‐
ringshjulet på blinklyshendelen, og
velg Tur 1 eller Tur 2. Triptellerne kan
nullstilles hver for seg ved at
SET/CLR på blinklyshendelen tryk‐
kes i noen sekunder på den respek‐
tive siden.
Høynivå instrumentgruppe
Velg Info side J på hovedmenyen.
Velg side Tur A eller Tur B ved å
trykke o på rattet.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Førerinformasjonsdisplay 3 111.

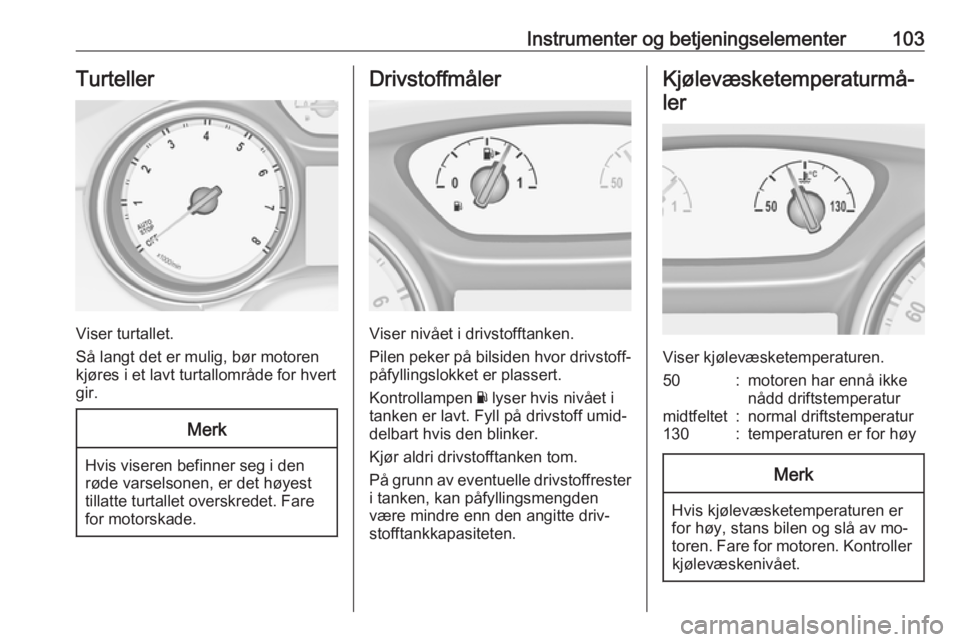

Instrumenter og betjeningselementer103Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen Y lyser hvis nivået i
tanken er lavt. Fyll på drivstoff umid‐
delbart hvis den blinker.
Kjør aldri drivstofftanken tom.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte driv‐
stofftankkapasiteten.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen.
50:motoren har ennå ikke
nådd driftstemperaturmidtfeltet:normal driftstemperatur130:temperaturen er for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.

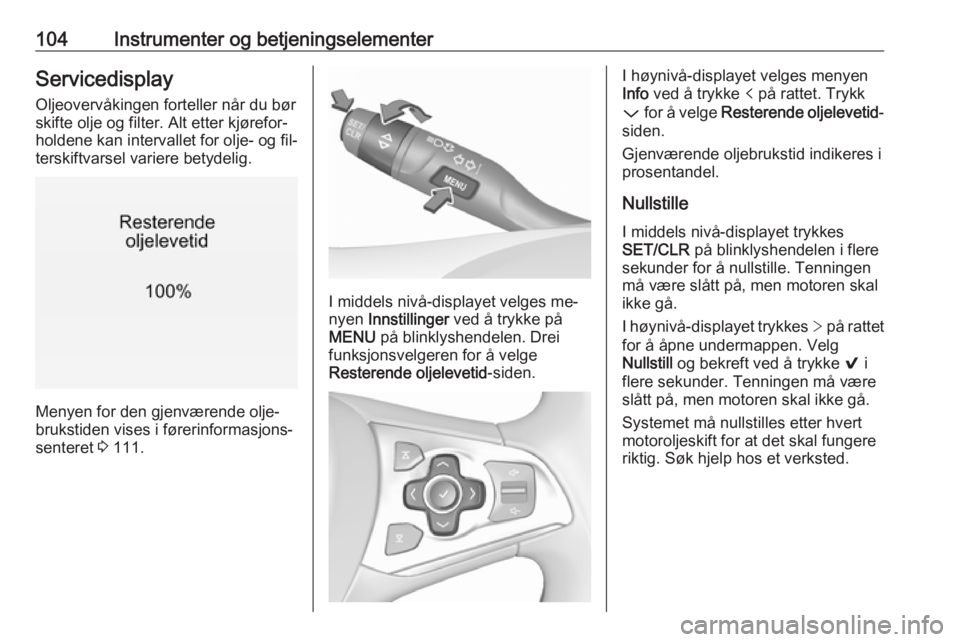

104Instrumenter og betjeningselementerServicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og fil‐
terskiftvarsel variere betydelig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 111.
I middels nivå-displayet velges me‐
nyen Innstillinger ved å trykke på
MENU på blinklyshendelen. Drei
funksjonsvelgeren for å velge
Resterende oljelevetid -siden.
I høynivå-displayet velges menyen
Info ved å trykke p på rattet. Trykk
P for å velge Resterende oljelevetid -
siden.
Gjenværende oljebrukstid indikeres i
prosentandel.
Nullstille
I middels nivå-displayet trykkes
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I høynivå-displayet trykkes > på rattet
for å åpne undermappen. Velg
Nullstill og bekreft ved å trykke 9 i
flere sekunder. Tenningen må være
slått på, men motoren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

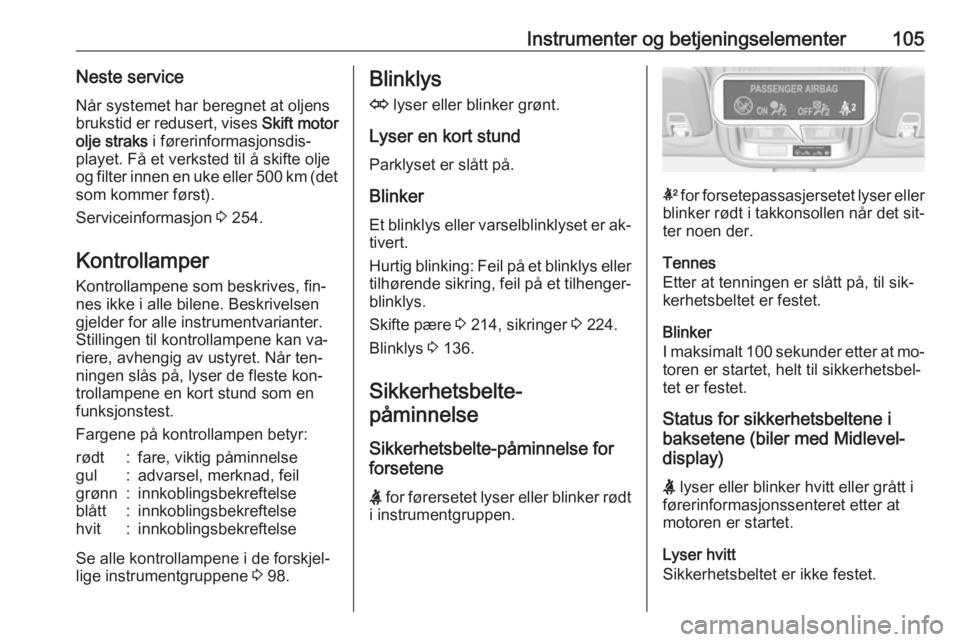

Instrumenter og betjeningselementer105Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 254.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan va‐
riere, avhengig av ustyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:rødt:fare, viktig påminnelsegul:advarsel, merknad, feilgrønn:innkoblingsbekreftelseblått:innkoblingsbekreftelsehvit:innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 98.
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklyset er slått på.
Blinker
Et blinklys eller varselblinklyset er ak‐
tivert.
Hurtig blinking: Feil på et blinklys eller tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte pære 3 214, sikringer 3 224.
Blinklys 3 136.
Sikkerhetsbelte- påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i takkonsollen når det sit‐
ter noen der.
Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐ toren er startet, helt til sikkerhetsbel‐
tet er festet.
Status for sikkerhetsbeltene i
baksetene (biler med Midlevel-
display)
X lyser eller blinker hvitt eller grått i
førerinformasjonssenteret etter at
motoren er startet.
Lyser hvitt
Sikkerhetsbeltet er ikke festet.

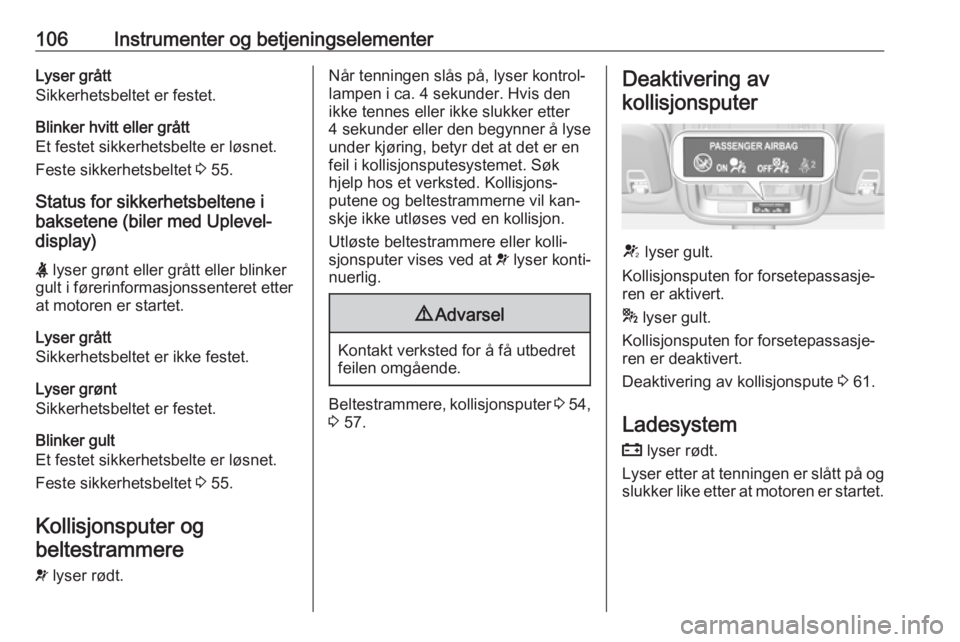

106Instrumenter og betjeningselementerLyser grått
Sikkerhetsbeltet er festet.
Blinker hvitt eller grått
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 55.
Status for sikkerhetsbeltene i
baksetene (biler med Uplevel-
display)
X lyser grønt eller grått eller blinker
gult i førerinformasjonssenteret etter
at motoren er startet.
Lyser grått
Sikkerhetsbeltet er ikke festet.
Lyser grønt
Sikkerhetsbeltet er festet.
Blinker gult
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 55.
Kollisjonsputer og beltestrammere
v lyser rødt.Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes eller ikke slukker etter
4 sekunder eller den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐
skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 54,
3 57.
Deaktivering av
kollisjonsputer
V lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert.
Deaktivering av kollisjonspute 3 61.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

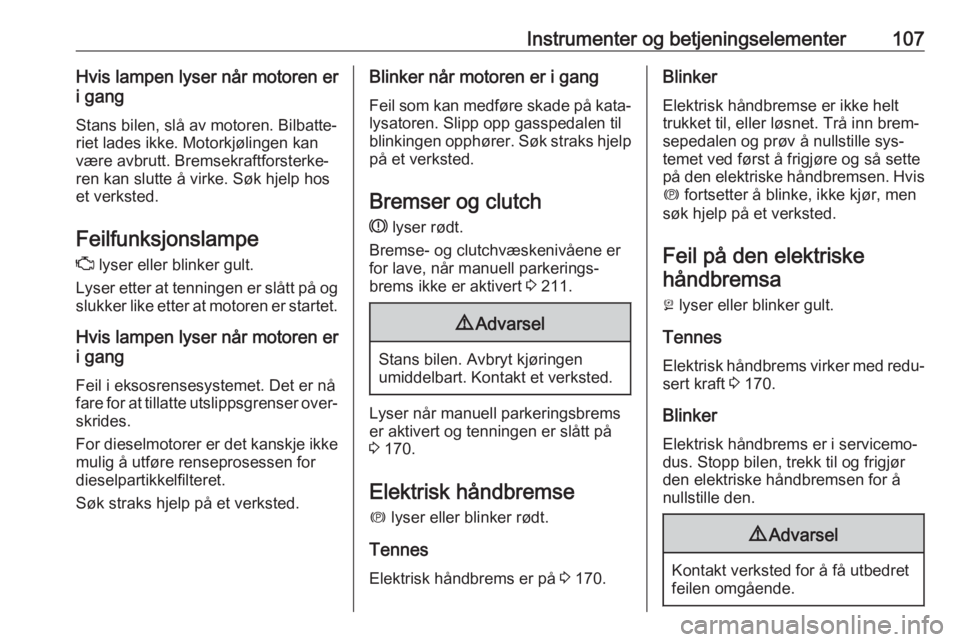

Instrumenter og betjeningselementer107Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides.
For dieselmotorer er det kanskje ikke mulig å utføre renseprosessen for
dieselpartikkelfilteret.
Søk straks hjelp på et verksted.Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivåene er
for lave, når manuell parkerings‐
brems ikke er aktivert 3 211.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 170.
Elektrisk håndbremse m lyser eller blinker rødt.
Tennes Elektrisk håndbrems er på 3 170.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille sys‐
temet ved først å frigjøre og så sette
på den elektriske håndbremsen. Hvis
m fortsetter å blinke, ikke kjør, men
søk hjelp på et verksted.
Feil på den elektriskehåndbremsa
j lyser eller blinker gult.
Tennes Elektrisk håndbrems virker med redu‐
sert kraft 3 170.
Blinker Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.

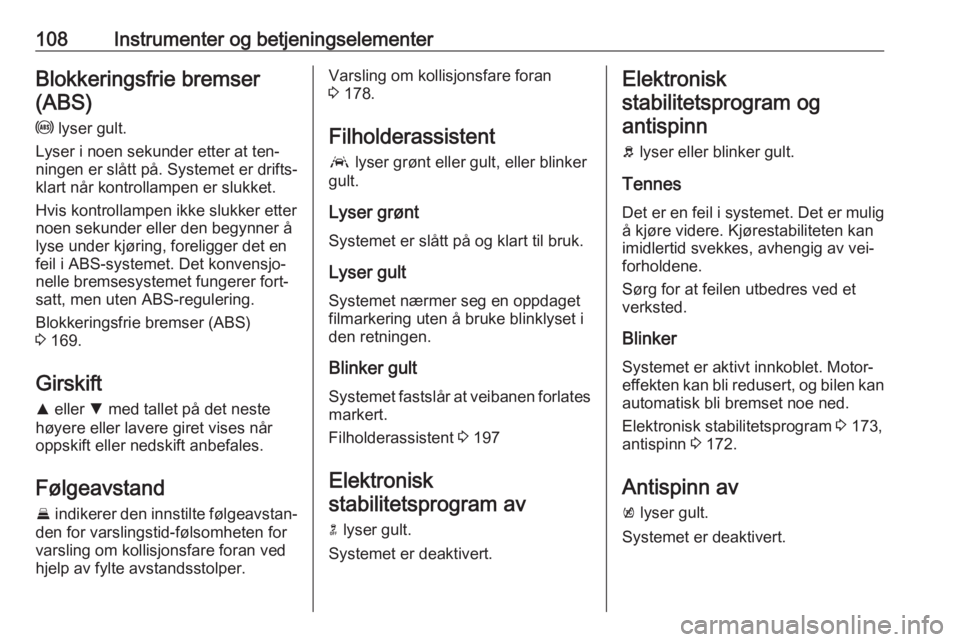

108Instrumenter og betjeningselementerBlokkeringsfrie bremser(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐ ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser (ABS)
3 169.
Girskift
R eller S med tallet på det neste
høyere eller lavere giret vises når
oppskift eller nedskift anbefales.
Følgeavstand
E indikerer den innstilte følgeavstan‐
den for varslingstid-følsomheten for
varsling om kollisjonsfare foran ved
hjelp av fylte avstandsstolper.Varsling om kollisjonsfare foran
3 178.
Filholderassistent a lyser grønt eller gult, eller blinker
gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Lyser gult
Systemet nærmer seg en oppdaget
filmarkering uten å bruke blinklyset i den retningen.
Blinker gult Systemet fastslår at veibanen forlatesmarkert.
Filholderassistent 3 197
Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.Elektronisk stabilitetsprogram og antispinn
b lyser eller blinker gult.
Tennes Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐ effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 173,
antispinn 3 172.
Antispinn av k lyser gult.
Systemet er deaktivert.
