OPEL ASTRA K 2016.5 Instruktionsbok

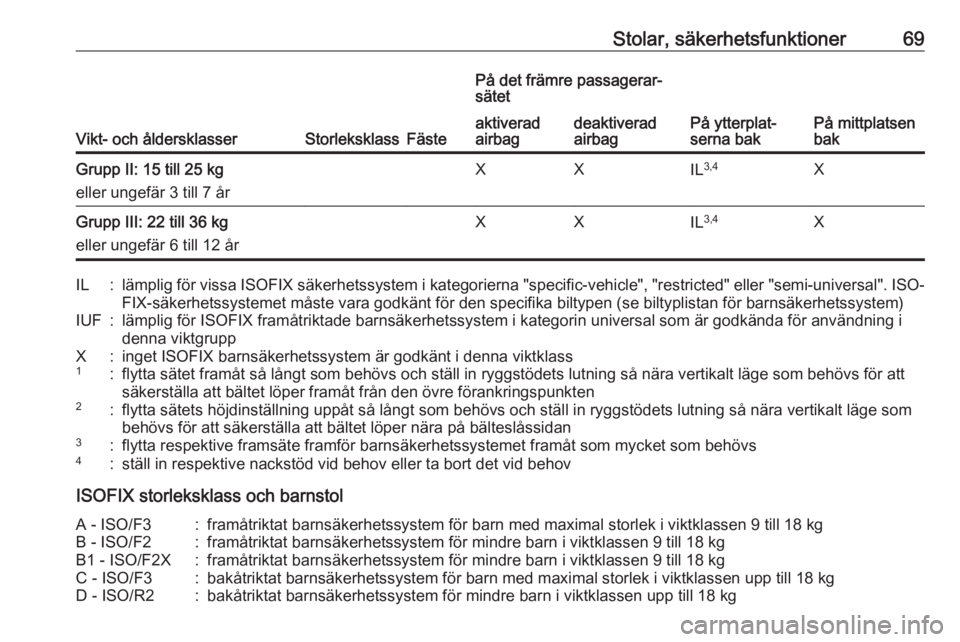

Stolar, säkerhetsfunktioner69
Vikt- och åldersklasserStorleksklassFäste
På det främre passagerar‐
sätet
På ytterplat‐
serna bakPå mittplatsen
bak
aktiverad
airbagdeaktiverad
airbagGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXIL 3,4XGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXIL 3,4XIL:lämplig för vissa ISOFIX säkerhetssystem i kategorierna "specific-vehicle", "restricted" eller "semi-universal". ISO‐
FIX-säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkända för användning i denna viktgruppX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för attsäkerställa att bältet löper framåt från den övre förankringspunkten2:flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg

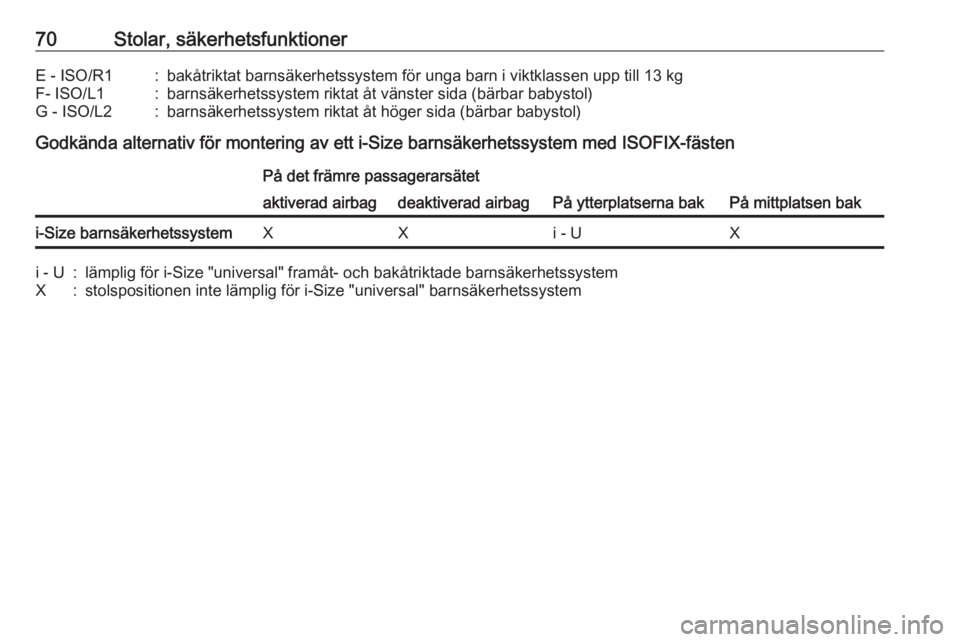

70Stolar, säkerhetsfunktionerE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF- ISO/L1:barnsäkerhetssystem riktat åt vänster sida (bärbar babystol)G - ISO/L2:barnsäkerhetssystem riktat åt höger sida (bärbar babystol)
Godkända alternativ för montering av ett i-Size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagi-Size barnsäkerhetssystemXXi - UXi - U:lämplig för i-Size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size "universal" barnsäkerhetssystem

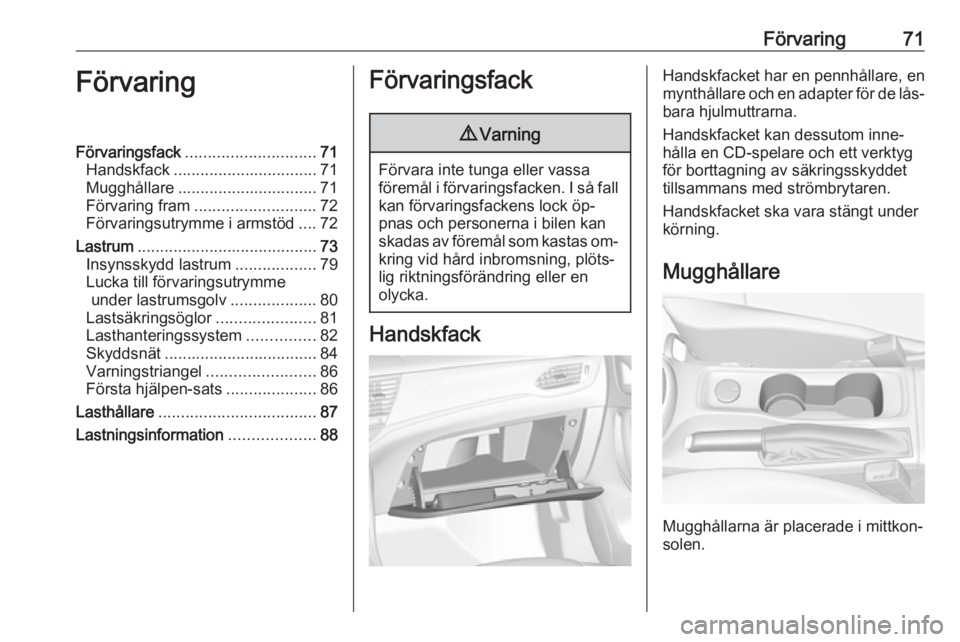

Förvaring71FörvaringFörvaringsfack............................. 71
Handskfack ................................ 71
Mugghållare ............................... 71
Förvaring fram ........................... 72
Förvaringsutrymme i armstöd ....72
Lastrum ........................................ 73
Insynsskydd lastrum ..................79
Lucka till förvaringsutrymme under lastrumsgolv ...................80
Lastsäkringsöglor ......................81
Lasthanteringssystem ...............82
Skyddsnät .................................. 84
Varningstriangel ........................86
Första hjälpen-sats ....................86
Lasthållare ................................... 87
Lastningsinformation ...................88Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Handskfacket har en pennhållare, en
mynthållare och en adapter för de lås‐ bara hjulmuttrarna.
Handskfacket kan dessutom inne‐
hålla en CD-spelare och ett verktyg
för borttagning av säkringsskyddet
tillsammans med strömbrytaren.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

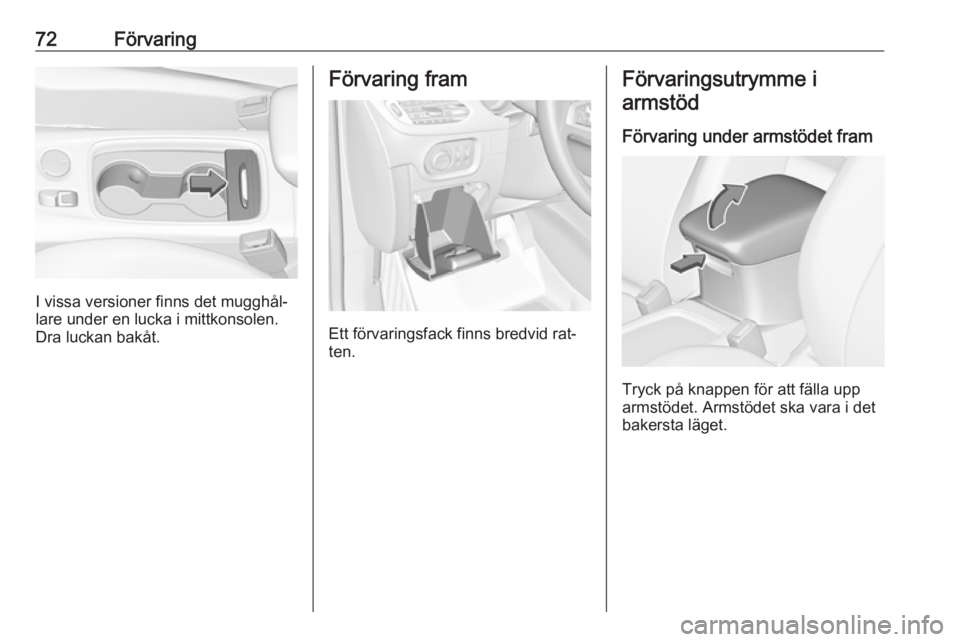

72Förvaring
I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen. Dra luckan bakåt.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme i
armstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.

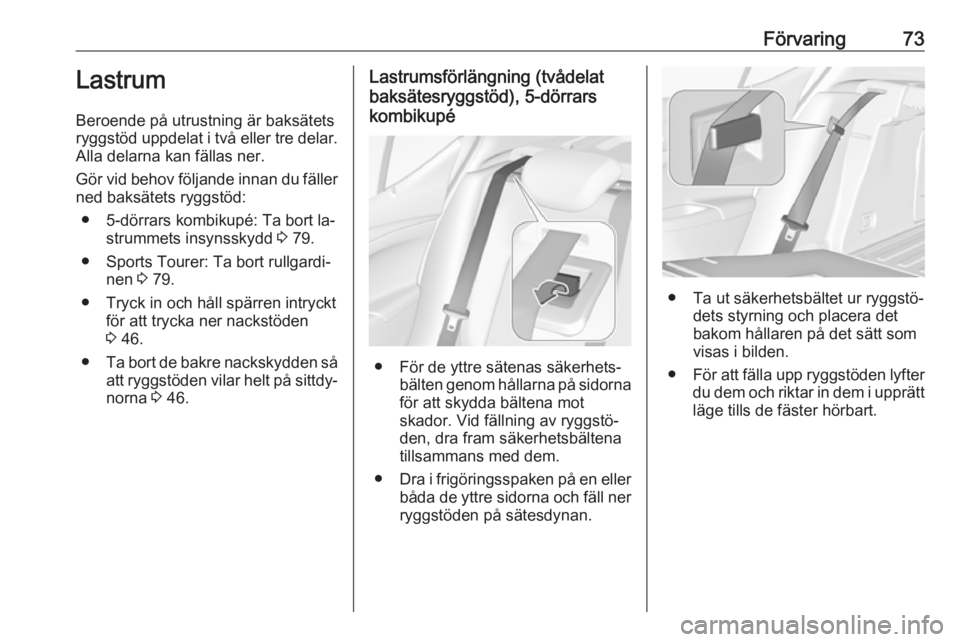

Förvaring73Lastrum
Beroende på utrustning är baksätets
ryggstöd uppdelat i två eller tre delar.
Alla delarna kan fällas ner.
Gör vid behov följande innan du fäller ned baksätets ryggstöd:
● 5-dörrars kombikupé: Ta bort la‐ strummets insynsskydd 3 79.
● Sports Tourer: Ta bort rullgardi‐ nen 3 79.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden
3 46.
● Ta bort de bakre nackskydden så
att ryggstöden vilar helt på sittdy‐
norna 3 46.Lastrumsförlängning (tvådelat
baksätesryggstöd), 5-dörrars
kombikupé
● För de yttre sätenas säkerhets‐ bälten genom hållarna på sidorna
för att skydda bältena mot
skador. Vid fällning av ryggstö‐
den, dra fram säkerhetsbältena
tillsammans med dem.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
● Ta ut säkerhetsbältet ur ryggstö‐ dets styrning och placera det
bakom hållaren på det sätt som
visas i bilden.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt läge tills de fäster hörbart.

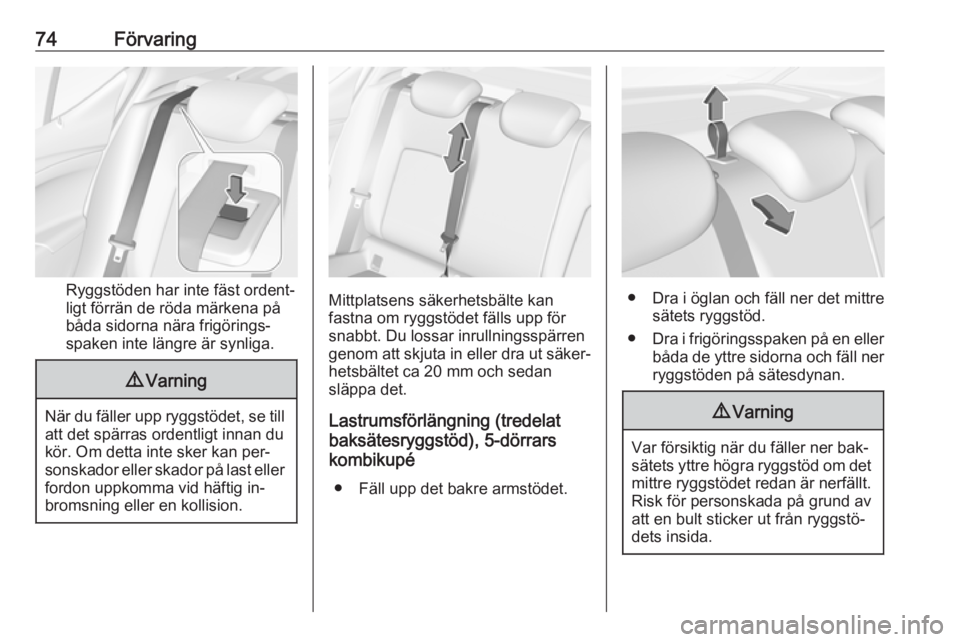

74Förvaring
Ryggstöden har inte fäst ordent‐
ligt förrän de röda märkena på
båda sidorna nära frigörings‐
spaken inte längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Lastrumsförlängning (tredelat
baksätesryggstöd), 5-dörrars
kombikupé
● Fäll upp det bakre armstödet.● Dra i öglan och fäll ner det mittre sätets ryggstöd.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner bak‐
sätets yttre högra ryggstöd om det mittre ryggstödet redan är nerfällt.
Risk för personskada på grund av att en bult sticker ut från ryggstö‐
dets insida.

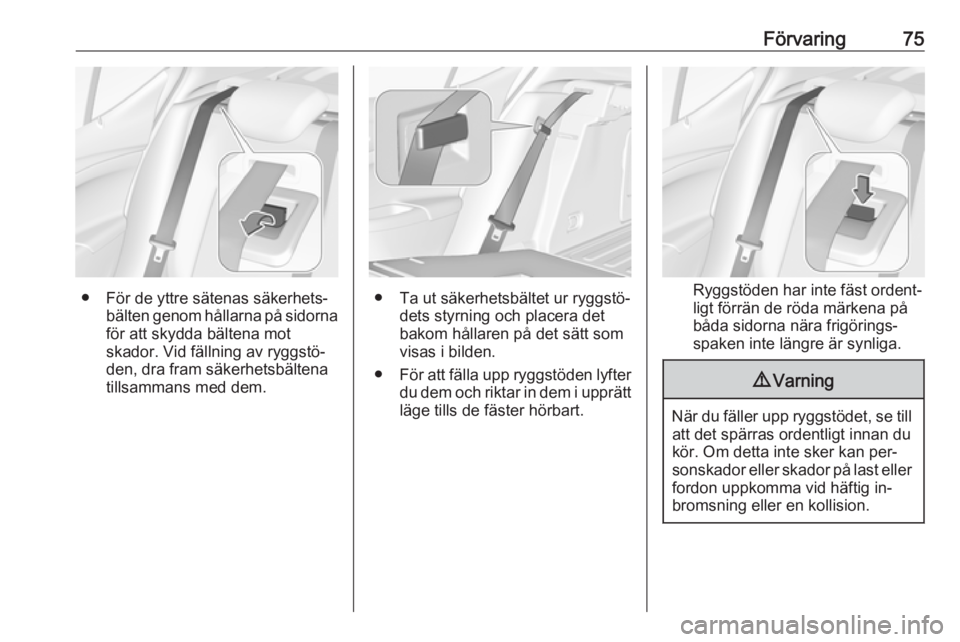

Förvaring75
● För de yttre sätenas säkerhets‐bälten genom hållarna på sidorna
för att skydda bältena mot
skador. Vid fällning av ryggstö‐
den, dra fram säkerhetsbältena
tillsammans med dem.● Ta ut säkerhetsbältet ur ryggstö‐ dets styrning och placera det
bakom hållaren på det sätt som
visas i bilden.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprättläge tills de fäster hörbart.Ryggstöden har inte fäst ordent‐
ligt förrän de röda märkena på
båda sidorna nära frigörings‐
spaken inte längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.

76Förvaring
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Lastrumsförlängning (tvådelat
baksätesryggstöd), Sports Tourer
● Sätt in de yttre säkerhetsbältenas
låsplattor i sidohållarna för att skydda bältena från skador, se
bilden.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt läge tills de fäster hörbart.

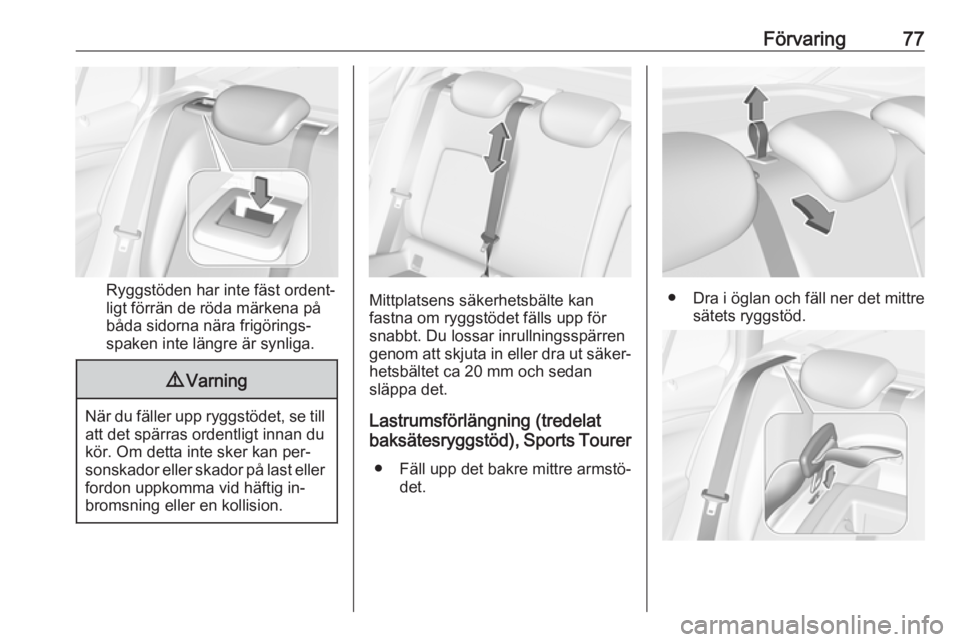

Förvaring77
Ryggstöden har inte fäst ordent‐
ligt förrän de röda märkena på
båda sidorna nära frigörings‐
spaken inte längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Lastrumsförlängning (tredelat
baksätesryggstöd), Sports Tourer
● Fäll upp det bakre mittre armstö‐ det.● Dra i öglan och fäll ner det mittresätets ryggstöd.

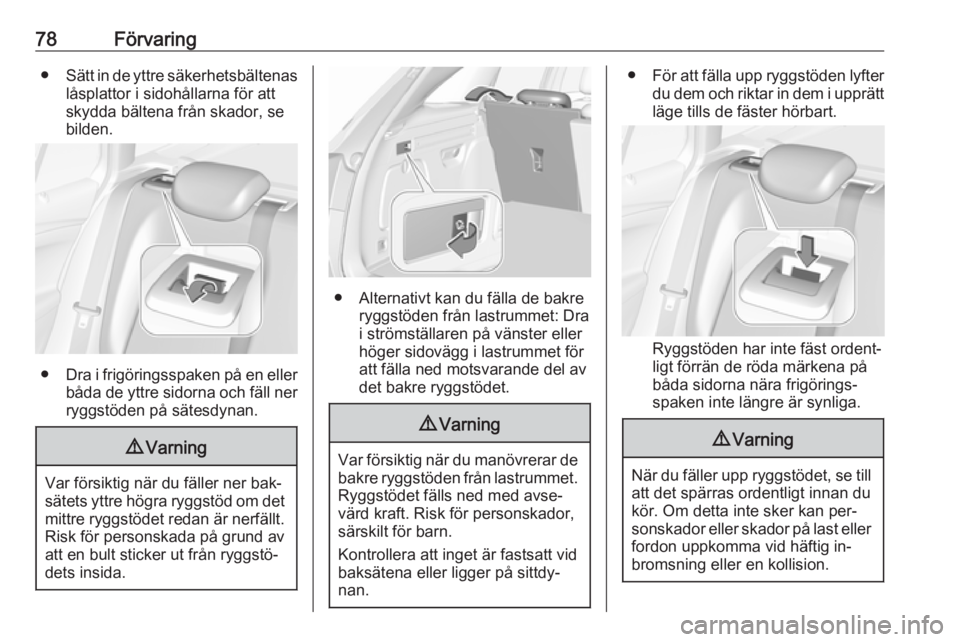

78Förvaring●Sätt in de yttre säkerhetsbältenas
låsplattor i sidohållarna för att
skydda bältena från skador, se
bilden.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner bak‐
sätets yttre högra ryggstöd om det mittre ryggstödet redan är nerfällt.
Risk för personskada på grund av att en bult sticker ut från ryggstö‐
dets insida.
● Alternativt kan du fälla de bakre ryggstöden från lastrummet: Drai strömställaren på vänster eller
höger sidovägg i lastrummet för
att fälla ned motsvarande del av
det bakre ryggstödet.
9 Varning
Var försiktig när du manövrerar de
bakre ryggstöden från lastrummet.Ryggstödet fälls ned med avse‐
värd kraft. Risk för personskador,
särskilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt
läge tills de fäster hörbart.
Ryggstöden har inte fäst ordent‐
ligt förrän de röda märkena på
båda sidorna nära frigörings‐
spaken inte längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
