Page 111 of 293

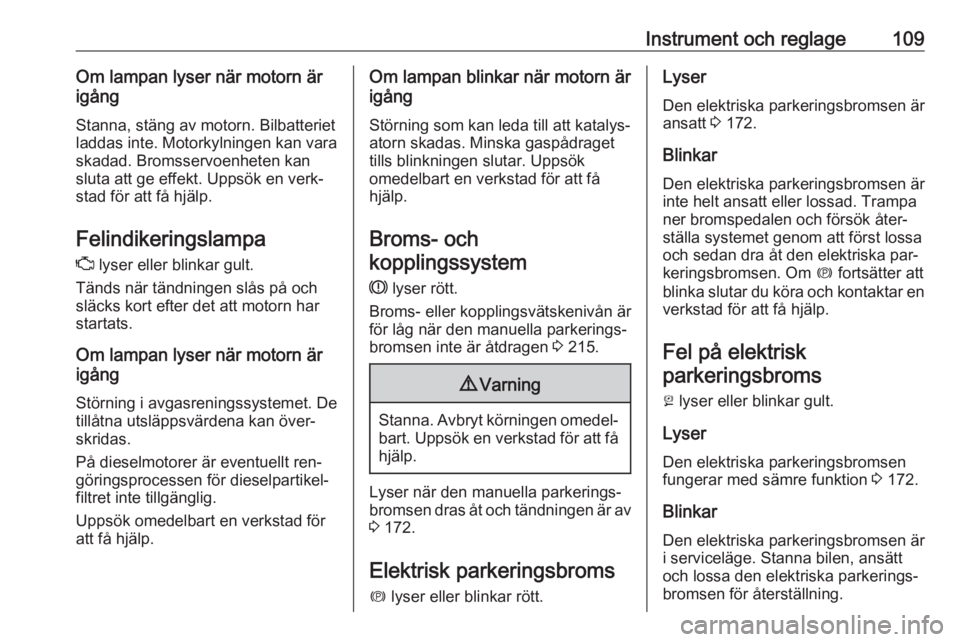

Instrument och reglage109Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De tillåtna utsläppsvärdena kan över‐ skridas.
På dieselmotorer är eventuellt ren‐
göringsprocessen för dieselpartikel‐
filtret inte tillgänglig.
Uppsök omedelbart en verkstad för
att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 215.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 172.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är
ansatt 3 172.
Blinkar Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan dra åt den elektriska par‐
keringsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen fungerar med sämre funktion 3 172.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐ bromsen för återställning.
Page 112 of 293

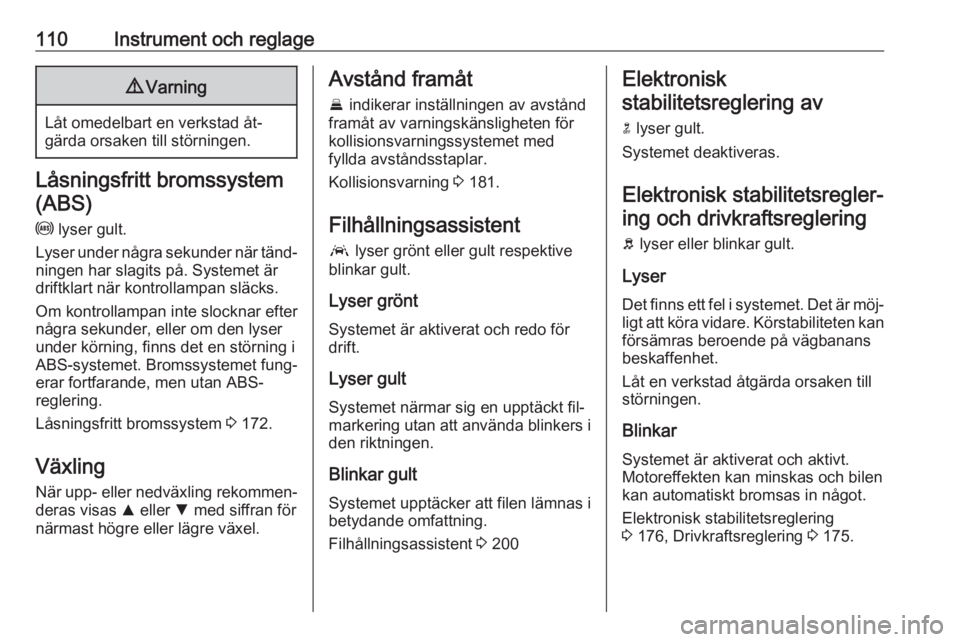

110Instrument och reglage9Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 172.
Växling
När upp- eller nedväxling rekommen‐ deras visas R eller S med siffran för
närmast högre eller lägre växel.
Avstånd framåt
E indikerar inställningen av avstånd
framåt av varningskänsligheten för
kollisionsvarningssystemet med
fyllda avståndsstaplar.
Kollisionsvarning 3 181.
Filhållningsassistent
a lyser grönt eller gult respektive
blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för drift.
Lyser gult Systemet närmar sig en upptäckt fil‐
markering utan att använda blinkers i
den riktningen.
Blinkar gult
Systemet upptäcker att filen lämnas i
betydande omfattning.
Filhållningsassistent 3 200Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐
ing och drivkraftsreglering
b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 176, Drivkraftsreglering 3 175.

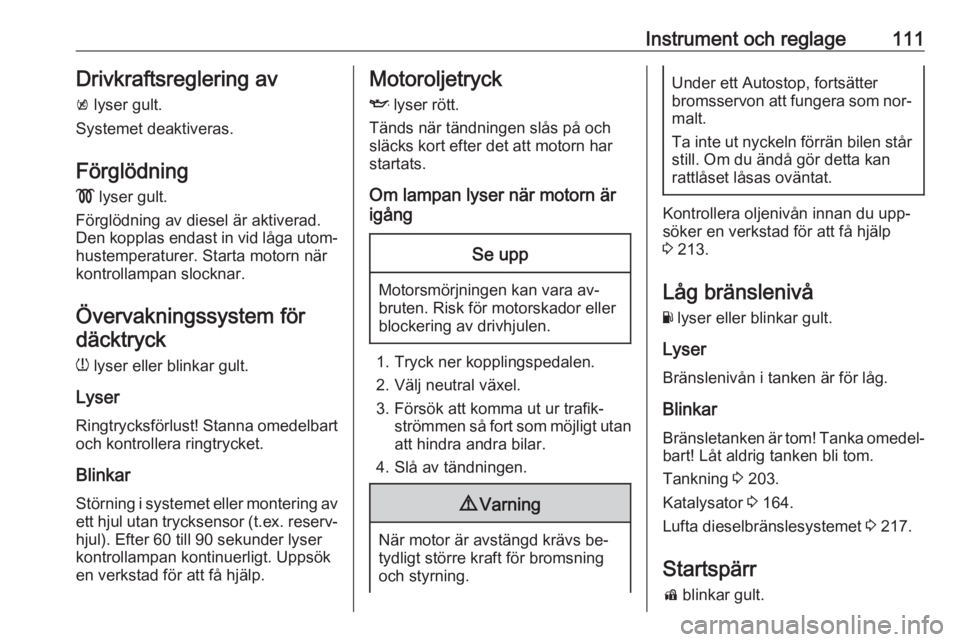

Page 113 of 293

Instrument och reglage111Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning av diesel är aktiverad.
Den kopplas endast in vid låga utom‐
hustemperaturer. Starta motorn när kontrollampan slocknar.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60 till 90 sekunder lyser kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Välj neutral växel.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning.
Under ett Autostop, fortsätter
bromsservon att fungera som nor‐ malt.
Ta inte ut nyckeln förrän bilen står still. Om du ändå gör detta kan
rattlåset låsas oväntat.
Kontrollera oljenivån innan du upp‐
söker en verkstad för att få hjälp 3 213.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Tankning 3 203.
Katalysator 3 164.
Lufta dieselbränslesystemet 3 217.
Startspärr d blinkar gult.
Page 114 of 293

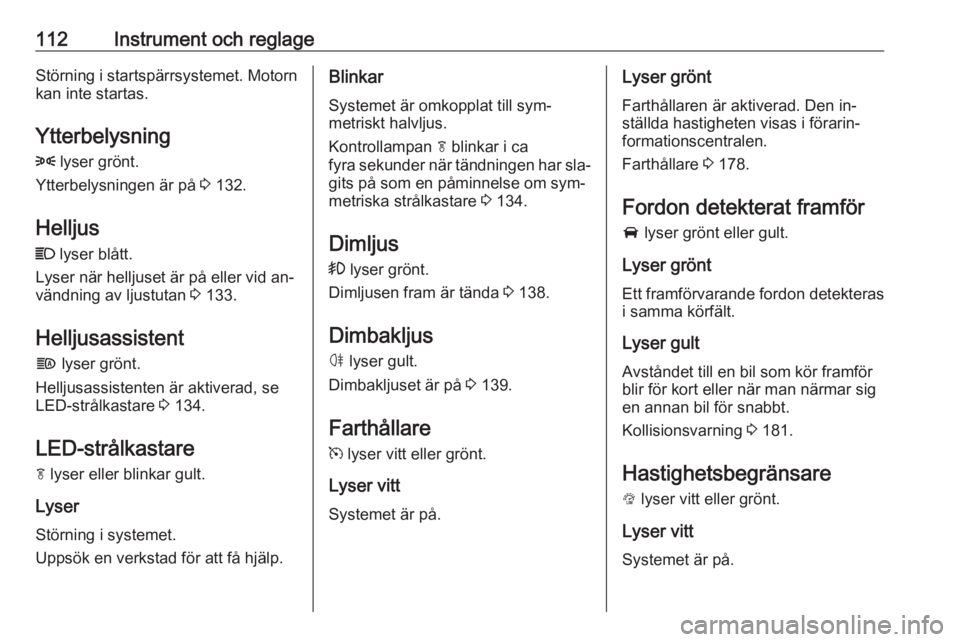

112Instrument och reglageStörning i startspärrsystemet. Motornkan inte startas.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 132.
Helljus
C lyser blått.
Lyser när helljuset är på eller vid an‐
vändning av ljustutan 3 133.
Helljusassistent
f lyser grönt.
Helljusassistenten är aktiverad, se
LED-strålkastare 3 134.
LED-strålkastare
f lyser eller blinkar gult.
Lyser Störning i systemet.
Uppsök en verkstad för att få hjälp.Blinkar
Systemet är omkopplat till sym‐
metriskt halvljus.
Kontrollampan f blinkar i ca
fyra sekunder när tändningen har sla‐ gits på som en påminnelse om sym‐
metriska strålkastare 3 134.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 138.
Dimbakljus
ø lyser gult.
Dimbakljuset är på 3 139.
Farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.Lyser grönt Farthållaren är aktiverad. Den in‐
ställda hastigheten visas i förarin‐
formationscentralen.
Farthållare 3 178.
Fordon detekterat framför A lyser grönt eller gult.
Lyser grönt
Ett framförvarande fordon detekteras
i samma körfält.
Lyser gult
Avståndet till en bil som kör framför
blir för kort eller när man närmar sig
en annan bil för snabbt.
Kollisionsvarning 3 181.
Hastighetsbegränsare
L lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Page 115 of 293

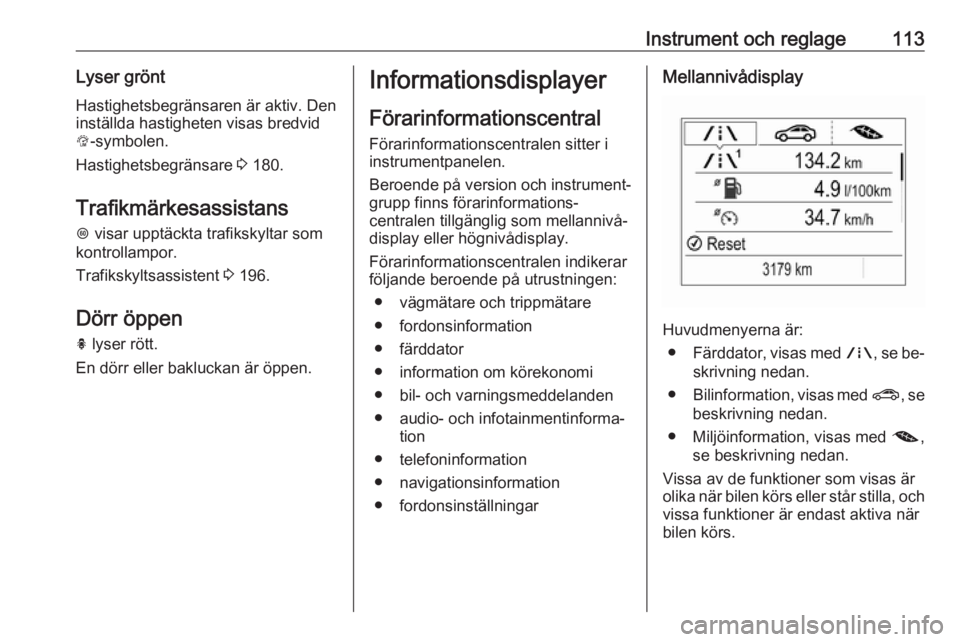

Instrument och reglage113Lyser gröntHastighetsbegränsaren är aktiv. Deninställda hastigheten visas bredvid
L -symbolen.
Hastighetsbegränsare 3 180.
Trafikmärkesassistans L visar upptäckta trafikskyltar som
kontrollampor.
Trafikskyltsassistent 3 196.
Dörr öppen h lyser rött.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral Förarinformationscentralen sitter i
instrumentpanelen.
Beroende på version och instrument‐
grupp finns förarinformations‐
centralen tillgänglig som mellannivå‐
display eller högnivådisplay.
Förarinformationscentralen indikerar
följande beroende på utrustningen:
● vägmätare och trippmätare
● fordonsinformation
● färddator
● information om körekonomi
● bil- och varningsmeddelanden
● audio- och infotainmentinforma‐ tion
● telefoninformation
● navigationsinformation
● fordonsinställningarMellannivådisplay
Huvudmenyerna är: ● Färddator, visas med ;, se be‐
skrivning nedan.
● Bilinformation, visas med ?, se
beskrivning nedan.
● Miljöinformation, visas med @,
se beskrivning nedan.
Vissa av de funktioner som visas är
olika när bilen körs eller står stilla, och
vissa funktioner är endast aktiva när
bilen körs.
Page 116 of 293

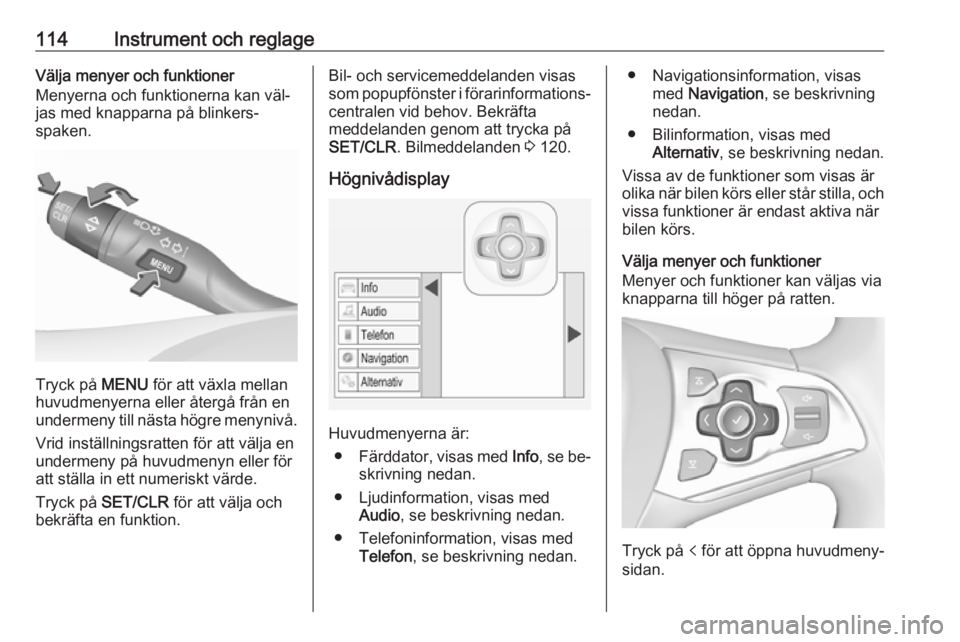

114Instrument och reglageVälja menyer och funktioner
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.
Vrid inställningsratten för att välja en
undermeny på huvudmenyn eller för
att ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja och
bekräfta en funktion.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR . Bilmeddelanden 3 120.
Högnivådisplay
Huvudmenyerna är: ● Färddator, visas med Info, se be‐
skrivning nedan.
● Ljudinformation, visas med Audio , se beskrivning nedan.
● Telefoninformation, visas med Telefon , se beskrivning nedan.
● Navigationsinformation, visas
med Navigation , se beskrivning
nedan.
● Bilinformation, visas med Alternativ , se beskrivning nedan.
Vissa av de funktioner som visas är
olika när bilen körs eller står stilla, och
vissa funktioner är endast aktiva när
bilen körs.
Välja menyer och funktioner
Menyer och funktioner kan väljas via
knapparna till höger på ratten.
Tryck på p för att öppna huvudmeny‐
sidan.
Page 117 of 293

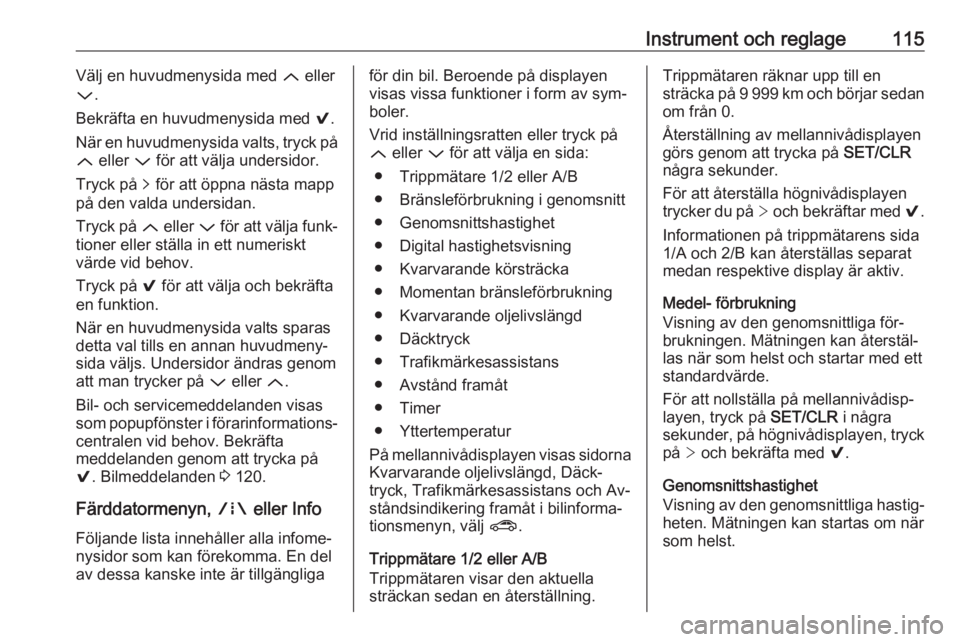

Instrument och reglage115Välj en huvudmenysida med Q eller
P .
Bekräfta en huvudmenysida med 9.
När en huvudmenysida valts, tryck på
Q eller P för att välja undersidor.
Tryck på q för att öppna nästa mapp
på den valda undersidan.
Tryck på Q eller P för att välja funk‐
tioner eller ställa in ett numeriskt värde vid behov.
Tryck på 9 för att välja och bekräfta
en funktion.
När en huvudmenysida valts sparas
detta val tills en annan huvudmeny‐ sida väljs. Undersidor ändras genom
att man trycker på P eller Q.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
9 . Bilmeddelanden 3 120.
Färddatormenyn, ; eller Info
Följande lista innehåller alla infome‐
nysidor som kan förekomma. En del
av dessa kanske inte är tillgängligaför din bil. Beroende på displayen
visas vissa funktioner i form av sym‐
boler.
Vrid inställningsratten eller tryck på
Q eller P för att välja en sida:
● Trippmätare 1/2 eller A/B
● Bränsleförbrukning i genomsnitt ● Genomsnittshastighet
● Digital hastighetsvisning
● Kvarvarande körsträcka
● Momentan bränsleförbrukning
● Kvarvarande oljelivslängd
● Däcktryck
● Trafikmärkesassistans
● Avstånd framåt
● Timer
● Yttertemperatur
På mellannivådisplayen visas sidorna
Kvarvarande oljelivslängd, Däck‐
tryck, Trafikmärkesassistans och Av‐ ståndsindikering framåt i bilinforma‐
tionsmenyn, välj ?.
Trippmätare 1/2 eller A/B
Trippmätaren visar den aktuella
sträckan sedan en återställning.Trippmätaren räknar upp till en
sträcka på 9 999 km och börjar sedan om från 0.
Återställning av mellannivådisplayen
görs genom att trycka på SET/CLR
några sekunder.
För att återställa högnivådisplayen trycker du på > och bekräftar med 9.
Informationen på trippmätarens sida
1/A och 2/B kan återställas separat
medan respektive display är aktiv.
Medel- förbrukning
Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett standardvärde.
För att nollställa på mellannivådisp‐
layen, tryck på SET/CLR i några
sekunder, på högnivådisplayen, tryck
på > och bekräfta med 9.
Genomsnittshastighet
Visning av den genomsnittliga hastig‐ heten. Mätningen kan startas om när
som helst.
Page 118 of 293

116Instrument och reglageFör att nollställa på mellannivådisp‐layen, tryck på SET/CLR i några
sekunder, på högnivådisplayen, tryck på > och bekräfta med 9.
Digital hastighetsvisning
Digital visning av den aktuella hastig‐
heten.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från den aktuella nivån i tanken och den momentana förbrukningen.
Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När nivån i bränsletanken är låg,
visas ett meddelande på displayen
och kontrollampan Y i bränslemäta‐
ren tänds.
När bilen omedelbart måste tankas
visas ett meddelande som kvarstår
på displayen. Dessutom blinkar kon‐
trollampan Y i bränslemätaren 3 111.
Momentan förbrukning
Visning av momentan förbrukning.Återstående oljelivslängd
Visar en uppskattning av oljans an‐
vändbara livslängd. Siffran i procent
betyder aktuell kvarvarande oljelivs‐
längd 3 106.
Däcktryck
Kontrollerar alla hjulens däcktryck
under körning 3 238.
Trafikmärkesassistans
Visar upptäckta trafikskyltar för det
aktuella vägavsnittet 3 196.
Avstånd till framförvarande
Visar avståndet i sekunder till ett
framförvarande fordon som rör sig 3 183. Om den adaptiva farthållaren
är aktiv visar denna sida inställningen för avstånd framåt istället.
Timer
För att starta och stoppa trycker du på
9 . För att nollställa trycker du på >
och bekräftar nollställningen.
Yttertemperatur
Visning av nuvarande yttertempera‐
tur.Miljöinformationsmenyn, @
● Största förbrukare
● Ekonomitrend
● Eco-index
På högnivådisplayen visas sidorna
Största förbrukare, Ekonomitrend och
Eco-index i färddatormenyn, välj Info.
Storförbrukare
Lista över de största komfortelförbru‐
karna som är påslagna, i fallande ord‐ ning. Möjlig bränslebesparing visas.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda bak‐
rutan automatiskt för att öka motor‐
belastningen. I detta fall indikeras den uppvärmda bakrutan som en av de
största förbrukarna utan aktivering
från föraren.
Page 119 of 293

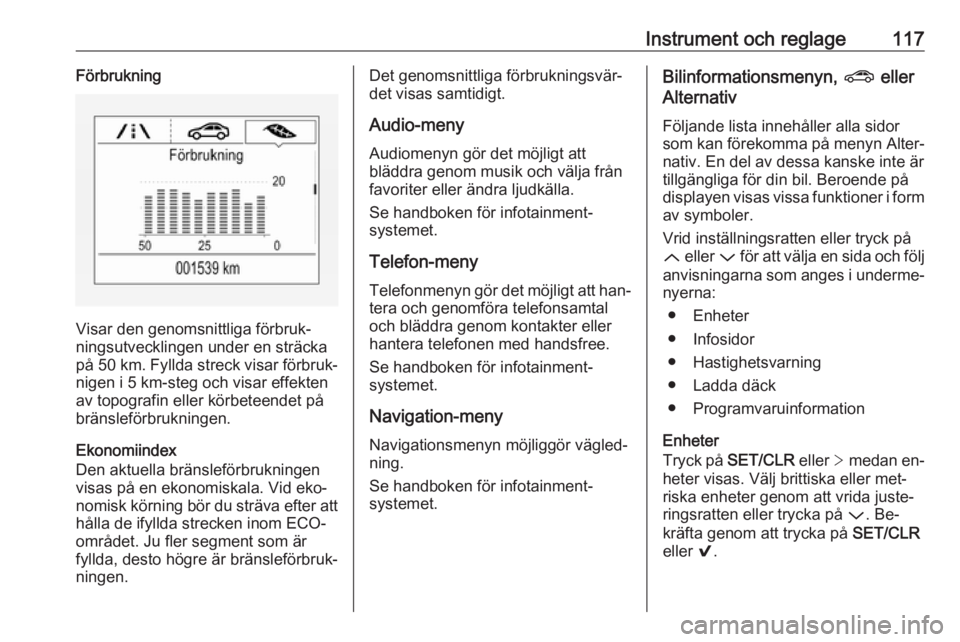

Instrument och reglage117Förbrukning
Visar den genomsnittliga förbruk‐
ningsutvecklingen under en sträcka
på 50 km . Fyllda streck visar förbruk‐
nigen i 5 km-steg och visar effekten
av topografin eller körbeteendet på
bränsleförbrukningen.
Ekonomiindex
Den aktuella bränsleförbrukningen
visas på en ekonomiskala. Vid eko‐ nomisk körning bör du sträva efter att hålla de ifyllda strecken inom ECO-
området. Ju fler segment som är fyllda, desto högre är bränsleförbruk‐
ningen.
Det genomsnittliga förbrukningsvär‐
det visas samtidigt.
Audio-meny
Audiomenyn gör det möjligt att
bläddra genom musik och välja från
favoriter eller ändra ljudkälla.
Se handboken för infotainment‐
systemet.
Telefon-meny Telefonmenyn gör det möjligt att han‐ tera och genomföra telefonsamtal
och bläddra genom kontakter eller
hantera telefonen med handsfree.
Se handboken för infotainment‐
systemet.
Navigation-meny Navigationsmenyn möjliggör vägled‐
ning.
Se handboken för infotainment‐
systemet.Bilinformationsmenyn, ? eller
Alternativ
Följande lista innehåller alla sidor
som kan förekomma på menyn Alter‐
nativ. En del av dessa kanske inte är
tillgängliga för din bil. Beroende på
displayen visas vissa funktioner i form
av symboler.
Vrid inställningsratten eller tryck på
Q eller P för att välja en sida och följ
anvisningarna som anges i underme‐ nyerna:
● Enheter
● Infosidor
● Hastighetsvarning
● Ladda däck
● Programvaruinformation
Enheter
Tryck på SET/CLR eller > medan en‐
heter visas. Välj brittiska eller met‐
riska enheter genom att vrida juste‐
ringsratten eller trycka på P. Be‐
kräfta genom att trycka på SET/CLR
eller 9.
Page 120 of 293

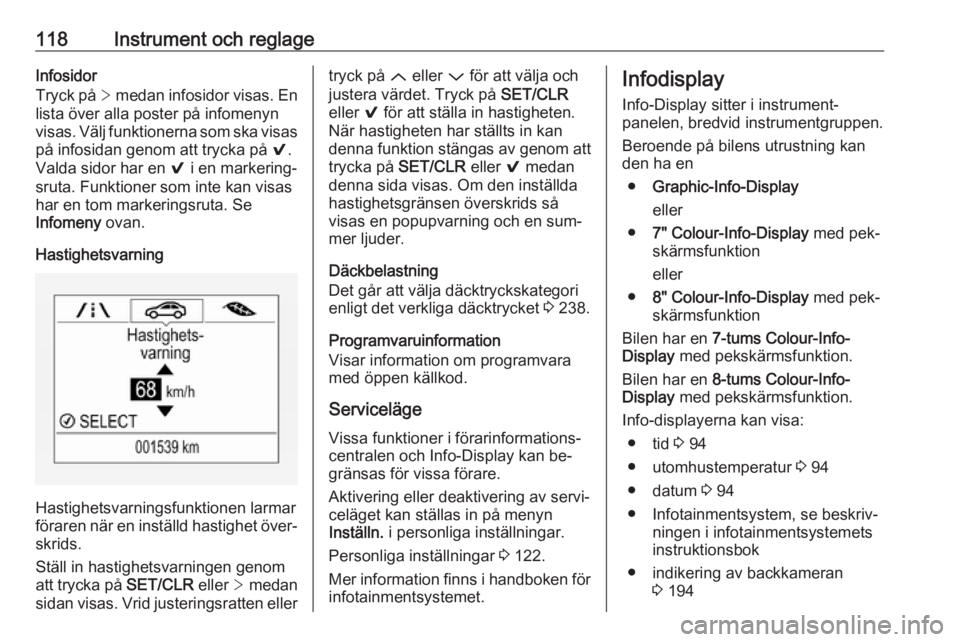

118Instrument och reglageInfosidor
Tryck på > medan infosidor visas. En
lista över alla poster på infomenyn
visas. Välj funktionerna som ska visas
på infosidan genom att trycka på 9.
Valda sidor har en 9 i en markering‐
sruta. Funktioner som inte kan visas
har en tom markeringsruta. Se
Infomeny ovan.
Hastighetsvarning
Hastighetsvarningsfunktionen larmar
föraren när en inställd hastighet över‐
skrids.
Ställ in hastighetsvarningen genom
att trycka på SET/CLR eller > medan
sidan visas. Vrid justeringsratten eller
tryck på Q eller P för att välja och
justera värdet. Tryck på SET/CLR
eller 9 för att ställa in hastigheten.
När hastigheten har ställts in kan
denna funktion stängas av genom att
trycka på SET/CLR eller 9 medan
denna sida visas. Om den inställda
hastighetsgränsen överskrids så
visas en popupvarning och en sum‐
mer ljuder.
Däckbelastning
Det går att välja däcktryckskategori
enligt det verkliga däcktrycket 3 238.
Programvaruinformation
Visar information om programvara
med öppen källkod.
Serviceläge Vissa funktioner i förarinformations‐
centralen och Info-Display kan be‐
gränsas för vissa förare.
Aktivering eller deaktivering av servi‐
celäget kan ställas in på menyn
Inställn. i personliga inställningar.
Personliga inställningar 3 122.
Mer information finns i handboken för infotainmentsystemet.Infodisplay
Info-Display sitter i instrument‐
panelen, bredvid instrumentgruppen.
Beroende på bilens utrustning kan
den ha en
● Graphic-Info-Display
eller
● 7" Colour-Info-Display med pek‐
skärmsfunktion
eller
● 8" Colour-Info-Display med pek‐
skärmsfunktion
Bilen har en 7-tums Colour-Info-
Display med pekskärmsfunktion.
Bilen har en 8-tums Colour-Info-
Display med pekskärmsfunktion.
Info-displayerna kan visa: ● tid 3 94
● utomhustemperatur 3 94
● datum 3 94
● Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● indikering av backkameran 3 194
