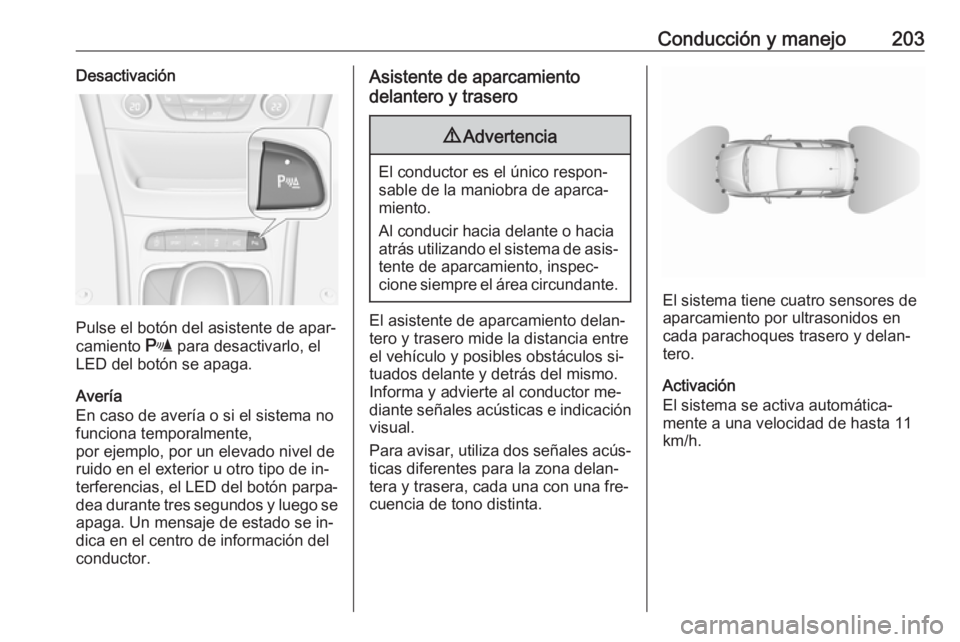

Conducción y manejo203Desactivación
Pulse el botón del asistente de apar‐
camiento r para desactivarlo, el
LED del botón se apaga.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo, por un elevado nivel de
ruido en el exterior u otro tipo de in‐
terferencias, el LED del botón parpa‐
dea durante tres segundos y luego se apaga. Un mensaje de estado se in‐
dica en el centro de información del
conductor.
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. Informa y advierte al conductor me‐
diante señales acústicas e indicación
visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
El sistema se activa automática‐ mente a una velocidad de hasta 11km/h.

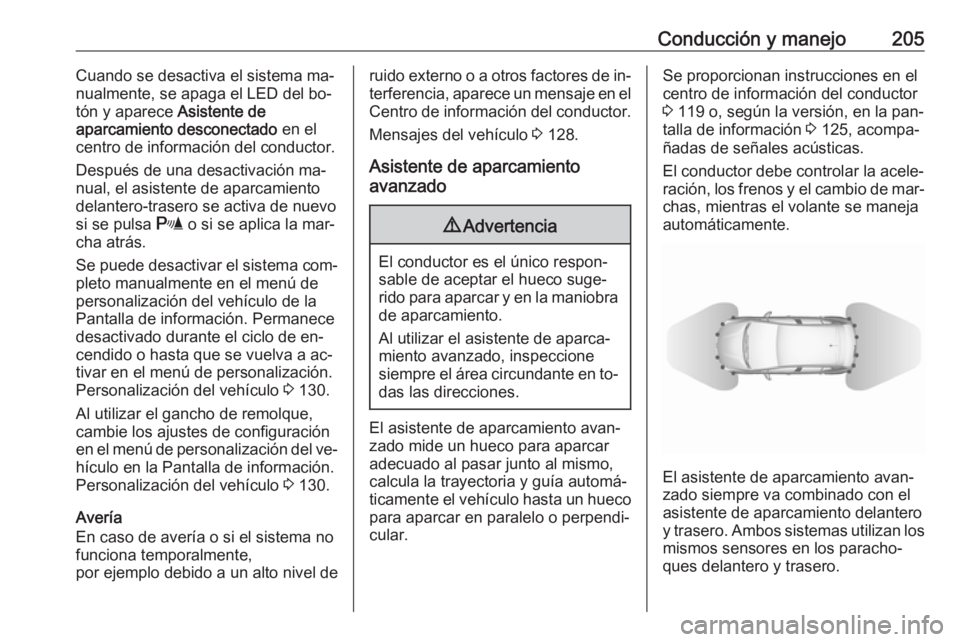

Conducción y manejo205Cuando se desactiva el sistema ma‐
nualmente, se apaga el LED del bo‐
tón y aparece Asistente de
aparcamiento desconectado en el
centro de información del conductor.
Después de una desactivación ma‐
nual, el asistente de aparcamiento
delantero-trasero se activa de nuevo
si se pulsa r o si se aplica la mar‐
cha atrás.
Se puede desactivar el sistema com‐
pleto manualmente en el menú de
personalización del vehículo de la
Pantalla de información. Permanece
desactivado durante el ciclo de en‐
cendido o hasta que se vuelva a ac‐
tivar en el menú de personalización.
Personalización del vehículo 3 130.
Al utilizar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del ve‐ hículo en la Pantalla de información.
Personalización del vehículo 3 130.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo debido a un alto nivel deruido externo o a otros factores de in‐
terferencia, aparece un mensaje en el
Centro de información del conductor.
Mensajes del vehículo 3 128.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco
para aparcar en paralelo o perpendi‐cular.
Se proporcionan instrucciones en el
centro de información del conductor
3 119 o, según la versión, en la pan‐
talla de información 3 125, acompa‐
ñadas de señales acústicas.
El conductor debe controlar la acele‐
ración, los frenos y el cambio de mar‐
chas, mientras el volante se maneja
automáticamente.
El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero. Ambos sistemas utilizan los
mismos sensores en los paracho‐
ques delantero y trasero.

206Conducción y manejoEl sistema tiene seis sensores de
aparcamiento por ultrasonidos tanto
en el parachoques trasero como el
delantero.
Activación del asistente de
aparcamiento avanzado
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando hacia delante.
Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar con una pulsación breve de (.
El sistema reconoce y memoriza el
hueco para aparcar (diez metros para
aparcamientos en paralelo o
seis metros para aparcamientos per‐
pendiculares) en el modo de asis‐
tente de aparcamiento.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre
el vehículo y una fila de coches esta‐ cionados es de 1,8 metros para el
aparcamiento en paralelo y de
2,5 metros para el aparcamiento en
perpendicular.FuncionamientoModo de búsqueda de plaza de esta‐
cionamiento, indicación en el centro
de información del conductor
Seleccione la plaza de aparcamiento
paralela o perpendicular en el centro de información del conductor pul‐
sando prolongadamente el botón (.
De forma predeterminada, el sistema está configurado para detectar hue‐
cos para aparcar en el lado del acom‐
pañante. Para detectar plazas de
aparcamiento en el lado del conduc‐
tor, active el intermitente del lado del
conductor.

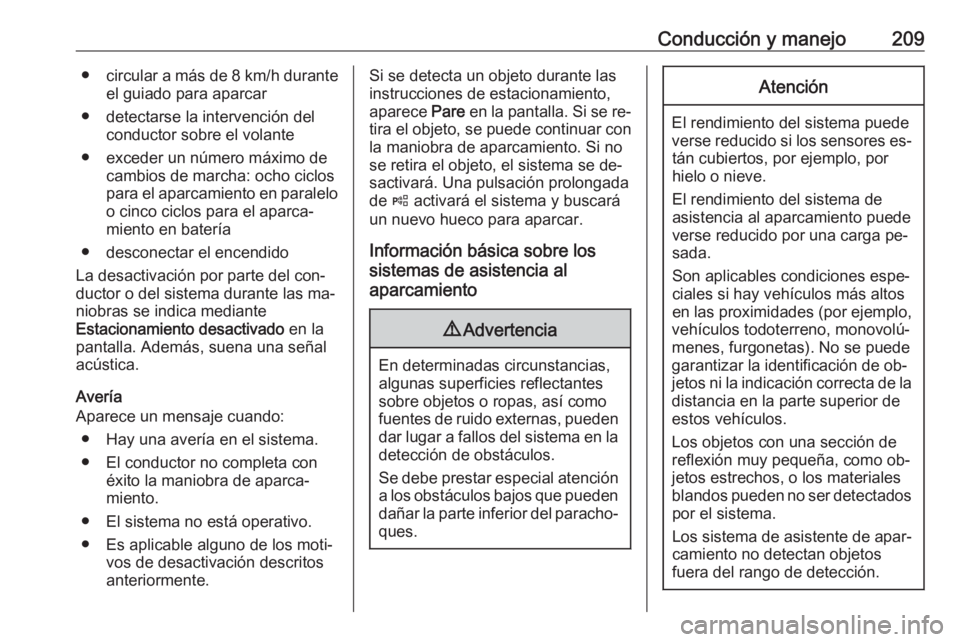

Conducción y manejo209●circular a más de 8 km/h durante
el guiado para aparcar
● detectarse la intervención del conductor sobre el volante
● exceder un número máximo de cambios de marcha: ocho ciclos
para el aparcamiento en paralelo o cinco ciclos para el aparca‐miento en batería
● desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en la
pantalla. Además, suena una señal
acústica.
Avería
Aparece un mensaje cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐miento.
● El sistema no está operativo.
● Es aplicable alguno de los moti‐ vos de desactivación descritosanteriormente.Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en la pantalla. Si se re‐
tira el objeto, se puede continuar con la maniobra de aparcamiento. Si no
se retira el objeto, el sistema se de‐
sactivará. Una pulsación prolongada
de ( activará el sistema y buscará
un nuevo hueco para aparcar.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.

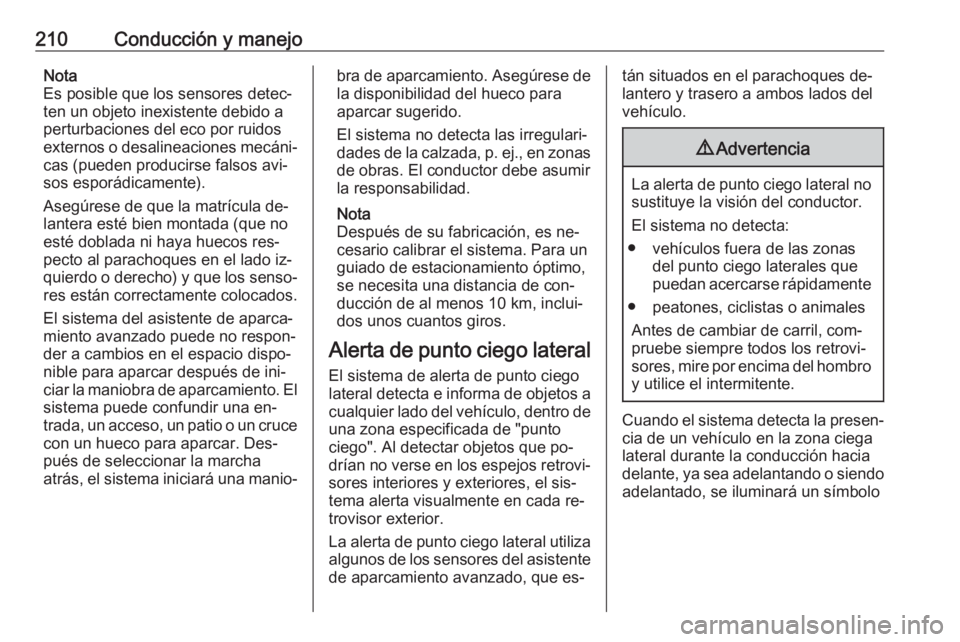

210Conducción y manejoNota
Es posible que los sensores detec‐ ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos avi‐
sos esporádicamente).
Asegúrese de que la matrícula de‐
lantera esté bien montada (que no
esté doblada ni haya huecos res‐
pecto al parachoques en el lado iz‐ quierdo o derecho) y que los senso‐
res están correctamente colocados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de ini‐
ciar la maniobra de aparcamiento. El
sistema puede confundir una en‐
trada, un acceso, un patio o un cruce con un hueco para aparcar. Des‐
pués de seleccionar la marcha
atrás, el sistema iniciará una manio‐bra de aparcamiento. Asegúrese de la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas
de obras. El conductor debe asumir
la responsabilidad.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 10 km, inclui‐
dos unos cuantos giros.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
La alerta de punto ciego lateral utiliza
algunos de los sensores del asistente
de aparcamiento avanzado, que es‐tán situados en el parachoques de‐
lantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo

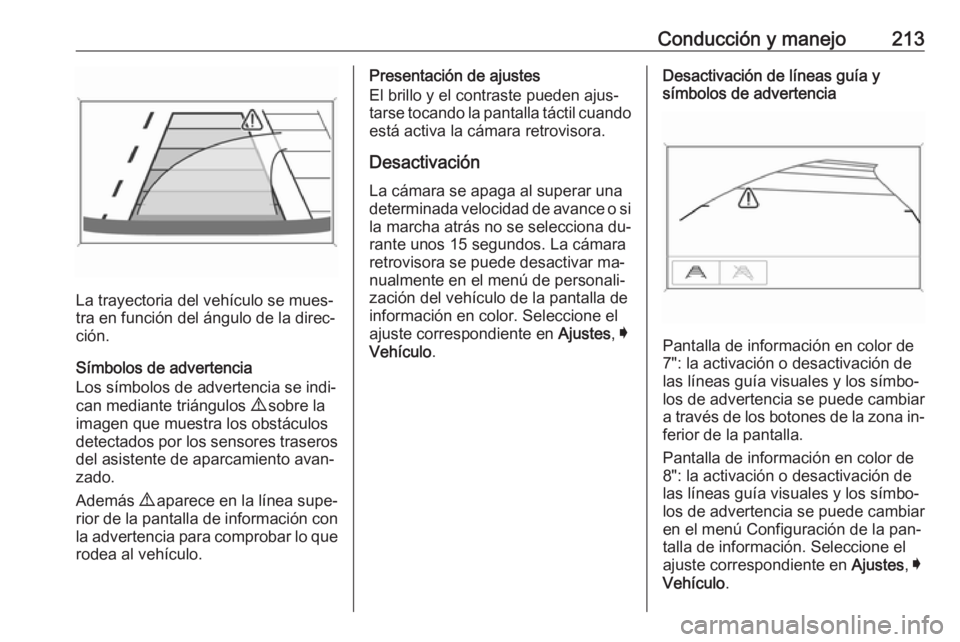

Conducción y manejo213
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Presentación de ajustes
El brillo y el contraste pueden ajus‐
tarse tocando la pantalla táctil cuando
está activa la cámara retrovisora.
Desactivación La cámara se apaga al superar una
determinada velocidad de avance o si la marcha atrás no se selecciona du‐
rante unos 15 segundos. La cámara
retrovisora se puede desactivar ma‐
nualmente en el menú de personali‐
zación del vehículo de la pantalla de
información en color. Seleccione el
ajuste correspondiente en Ajustes, I
Vehículo .Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona in‐ ferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú Configuración de la pan‐
talla de información. Seleccione el
ajuste correspondiente en Ajustes, I
Vehículo .

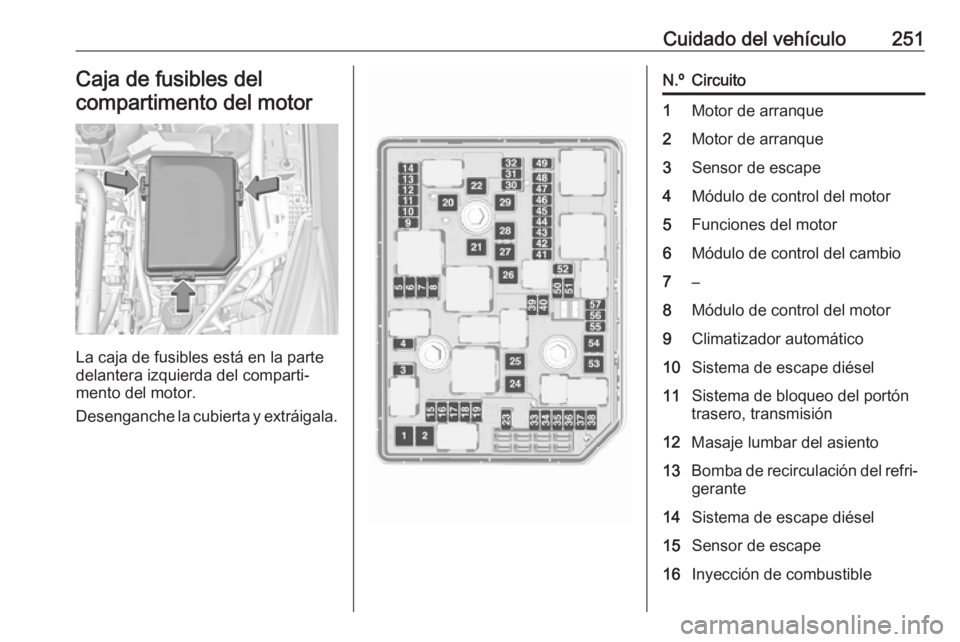

Cuidado del vehículo251Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de control del motor5Funciones del motor6Módulo de control del cambio7–8Módulo de control del motor9Climatizador automático10Sistema de escape diésel11Sistema de bloqueo del portón
trasero, transmisión12Masaje lumbar del asiento13Bomba de recirculación del refri‐ gerante14Sistema de escape diésel15Sensor de escape16Inyección de combustible

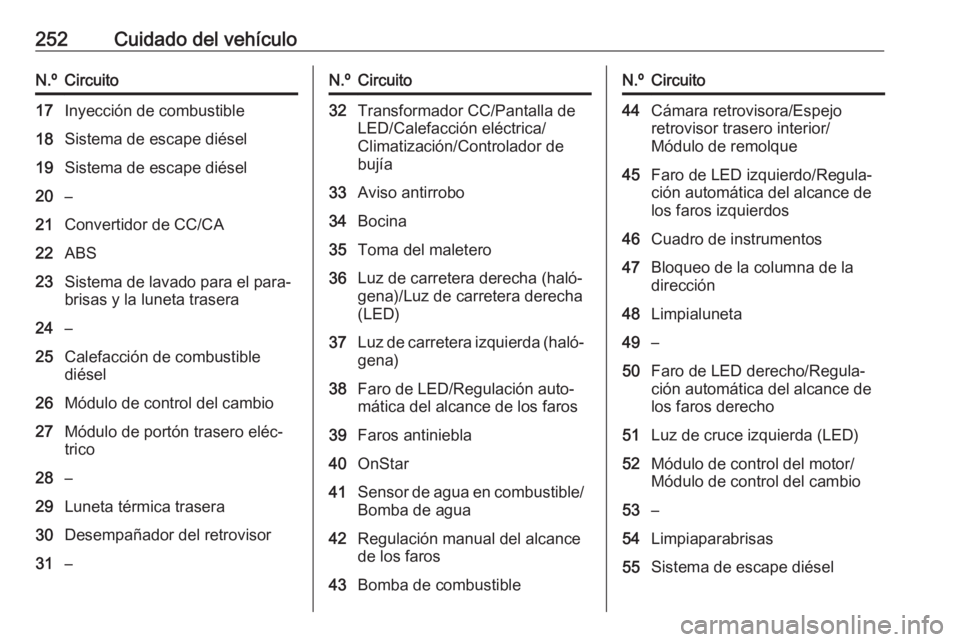

252Cuidado del vehículoN.ºCircuito17Inyección de combustible18Sistema de escape diésel19Sistema de escape diésel20–21Convertidor de CC/CA22ABS23Sistema de lavado para el para‐brisas y la luneta trasera24–25Calefacción de combustible
diésel26Módulo de control del cambio27Módulo de portón trasero eléc‐
trico28–29Luneta térmica trasera30Desempañador del retrovisor31–N.ºCircuito32Transformador CC/Pantalla de
LED/Calefacción eléctrica/
Climatización/Controlador de
bujía33Aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena)/Luz de carretera derecha
(LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED/Regulación auto‐
mática del alcance de los faros39Faros antiniebla40OnStar41Sensor de agua en combustible/ Bomba de agua42Regulación manual del alcance
de los faros43Bomba de combustibleN.ºCircuito44Cámara retrovisora/Espejo
retrovisor trasero interior/
Módulo de remolque45Faro de LED izquierdo/Regula‐
ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49–50Faro de LED derecho/Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor/
Módulo de control del cambio53–54Limpiaparabrisas55Sistema de escape diésel

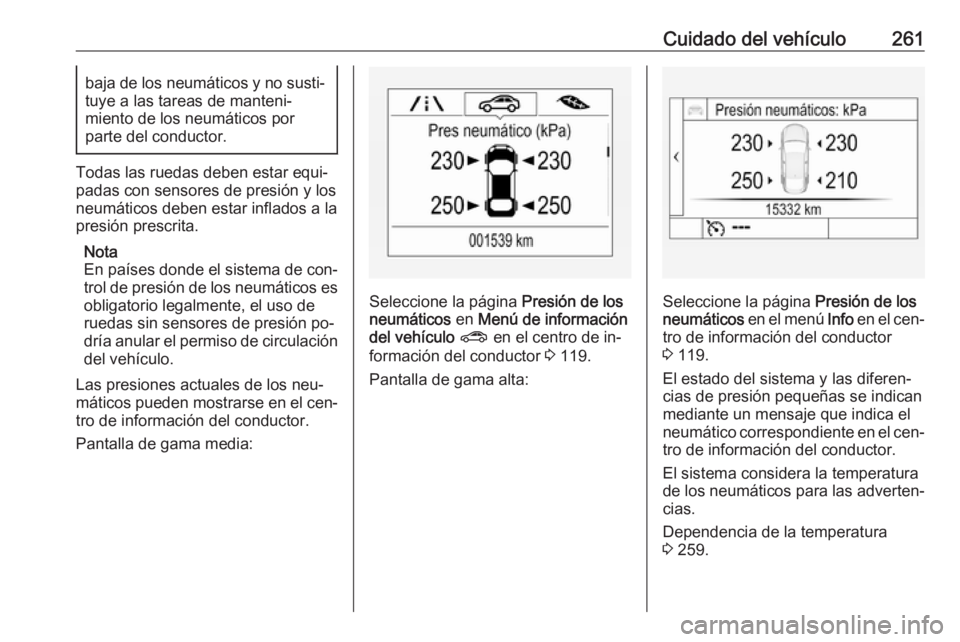

Cuidado del vehículo261baja de los neumáticos y no susti‐
tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐ trol de presión de los neumáticos es
obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el cen‐ tro de información del conductor.
Pantalla de gama media:
Seleccione la página Presión de los
neumáticos en Menú de información
del vehículo ? en el centro de in‐
formación del conductor 3 119.
Pantalla de gama alta:Seleccione la página Presión de los
neumáticos en el menú Info en el cen‐
tro de información del conductor
3 119.
El estado del sistema y las diferen‐ cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el cen‐ tro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 259.

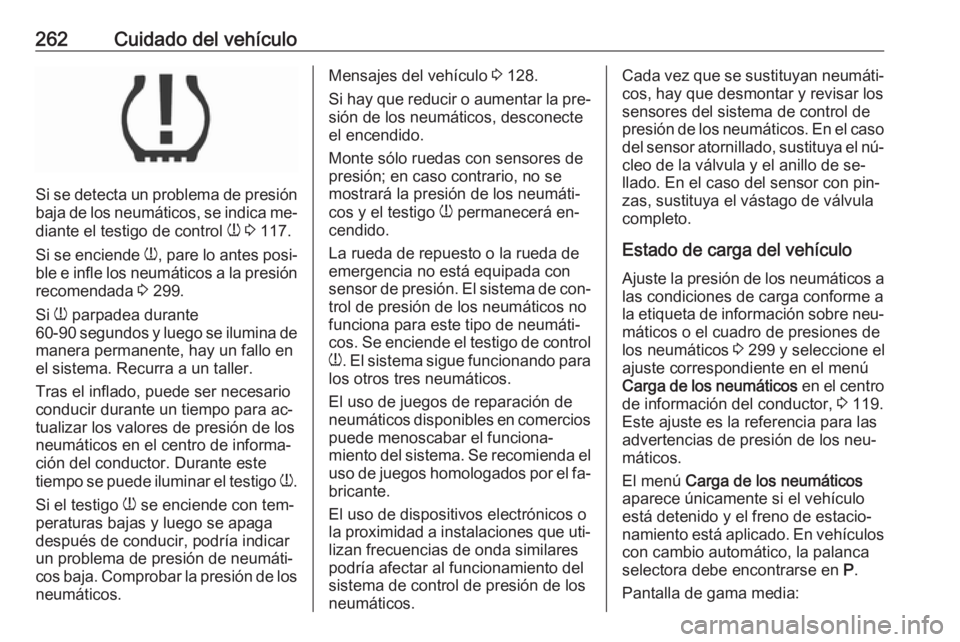

262Cuidado del vehículo
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 117.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 299.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para ac‐
tualizar los valores de presión de los
neumáticos en el centro de informa‐
ción del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se enciende con tem‐
peraturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión de neumáti‐
cos baja. Comprobar la presión de los
neumáticos.
Mensajes del vehículo 3 128.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de con‐ trol de presión de los neumáticos no
funciona para este tipo de neumáti‐
cos. Se enciende el testigo de control
w . El sistema sigue funcionando para
los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso
del sensor atornillado, sustituya el nú‐ cleo de la válvula y el anillo de se‐llado. En el caso del sensor con pin‐
zas, sustituya el vástago de válvula
completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐ máticos o el cuadro de presiones de
los neumáticos 3 299 y seleccione el
ajuste correspondiente en el menú
Carga de los neumáticos en el centro
de información del conductor, 3 119.
Este ajuste es la referencia para las
advertencias de presión de los neu‐
máticos.
El menú Carga de los neumáticos
aparece únicamente si el vehículo
está detenido y el freno de estacio‐
namiento está aplicado. En vehículos
con cambio automático, la palanca
selectora debe encontrarse en P.
Pantalla de gama media:
