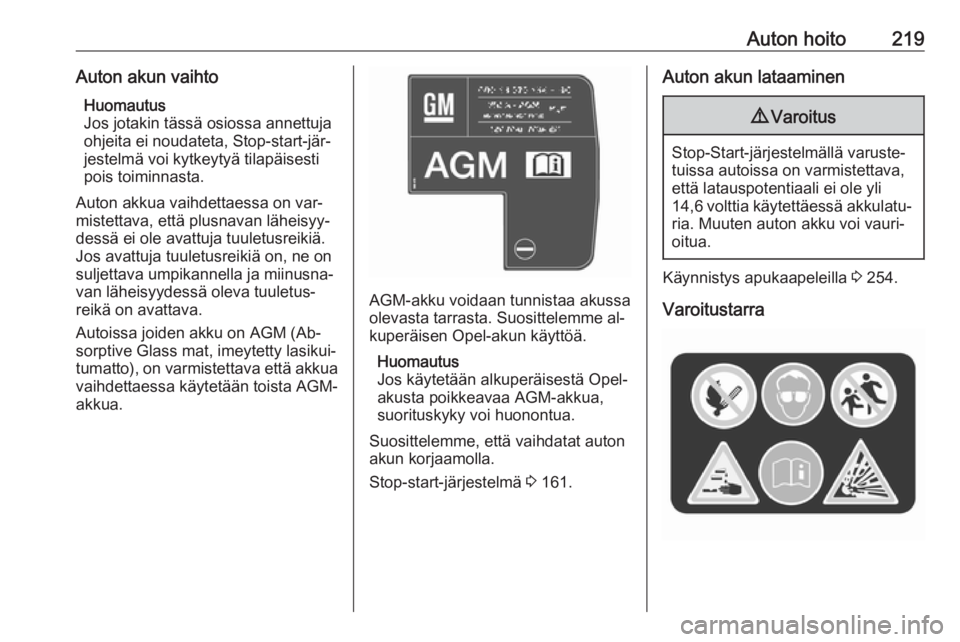

Auton hoito219Auton akun vaihtoHuomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-start-jär‐
jestelmä voi kytkeytyä tilapäisesti
pois toiminnasta.
Auton akkua vaihdettaessa on var‐
mistettava, että plusnavan läheisyy‐
dessä ei ole avattuja tuuletusreikiä.
Jos avattuja tuuletusreikiä on, ne on
suljettava umpikannella ja miinusna‐
van läheisyydessä oleva tuuletus‐
reikä on avattava.
Autoissa joiden akku on AGM (Ab‐
sorptive Glass mat, imeytetty lasikui‐
tumatto), on varmistettava että akkua
vaihdettaessa käytetään toista AGM-
akkua.
AGM-akku voidaan tunnistaa akussa
olevasta tarrasta. Suosittelemme al‐
kuperäisen Opel-akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
suorituskyky voi huonontua.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 161.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 254.
Varoitustarra

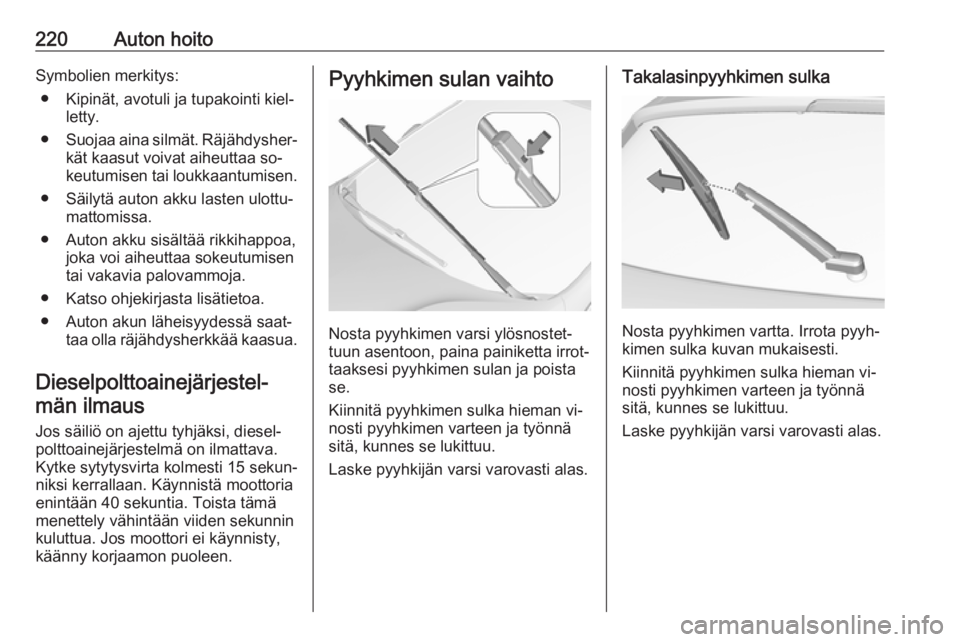

220Auton hoitoSymbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa so‐
keutumisen tai loukkaantumisen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmä on ilmattava.
Kytke sytytysvirta kolmesti 15 sekun‐
niksi kerrallaan. Käynnistä moottoria
enintään 40 sekuntia. Toista tämä
menettely vähintään viiden sekunnin
kuluttua. Jos moottori ei käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

Auton hoito221Polttimon vaihto
Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä kosketa polttimon lasia pal‐
jain käsin.
Käytä vain samantyyppistä vaihto‐
polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestä ve‐tämällä. Irrota lampun kanta hei‐
jastimesta.

222Auton hoito3. Irrota polttimo pitimestä ja vaihdase.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Paina jousipidin takaisin paikal‐ leen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestä lii‐kuttamalla sitä eteenpäin ja si‐
vulle. Käännä jousipidin alas.
3. Irrota lampun kanta heijastimesta.
4. Irrota polttimo pitimestä ja vaihda
se.
5. Laita polttimon pidin paikalleen ja kiinnitä jousipidin.
Asenna suojus ja kierrä myötäpäi‐ vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdatane korjaamossa.
Sivuvalo Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton ala‐
puolelta.

Auton hoito223
1. Käännä polttimon pidintä vasta‐päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
2. Renkaankorjaussarjalla varuste‐tut autot: Vaihtaaksesi oikean
puolen polttimot irrota ensin muo‐ vimutteri ja ota esille sisäke ja tii‐
vistysainepullo.

224Auton hoito3.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
4. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
5. Irrota johto pitimestä.
6. Paina kolmea pidinkielekettä ja ir‐
rota polttimon kannatin valoase‐
nnelmasta.
7. Polttimoiden irrotus ja vaihto:
Suuntavilkku ( 1)
Takavalo/jarruvalo ( 2)
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavalopolttimot ( 1) voidaan ir‐
rottaa ja vaihtaa.
8. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton ko‐ riin ja kiristä kiinnitysmutteri tava‐
ratilan sisäpuolelta. Kiinnitä suo‐
jus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.

Auton hoito225Valokokonaisuus takaluukussa
1.Vapauta suojus takaluukusta ja ir‐
rota se.
2. Irrota muovinen kiinnitysmutteri käsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.
5.Paina kolmea pidinkielekettä ja ir‐
rota polttimon kannatin valoase‐
nnelmasta.

226Auton hoitoLED-takavaloilla varustetuissa
autoissa pidinkielekkeet on ase‐
tettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Sports Tourer
1. Vapauta ja avaa suojus kyseiseltä
sivulta.

Auton hoito2272. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.
5. Vapauta pidinkielekkeet ja irrota polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavaloilla ja -jarruvaloilla varustetuissa versioissa vain
suuntavalopolttimon voi irrottaa ja vaihtaa: irrota polttimon kannatin
valoasennelmasta kääntämällä.
Vaihda polttimon kannattimen
polttimo.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton ko‐ riin ja kiristä kiinnitysmutterit tava‐
ratilan sisäpuolelta. Kiinnitä suo‐
jus.
Versiosta riippuen takavalot ja jarru‐ valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.

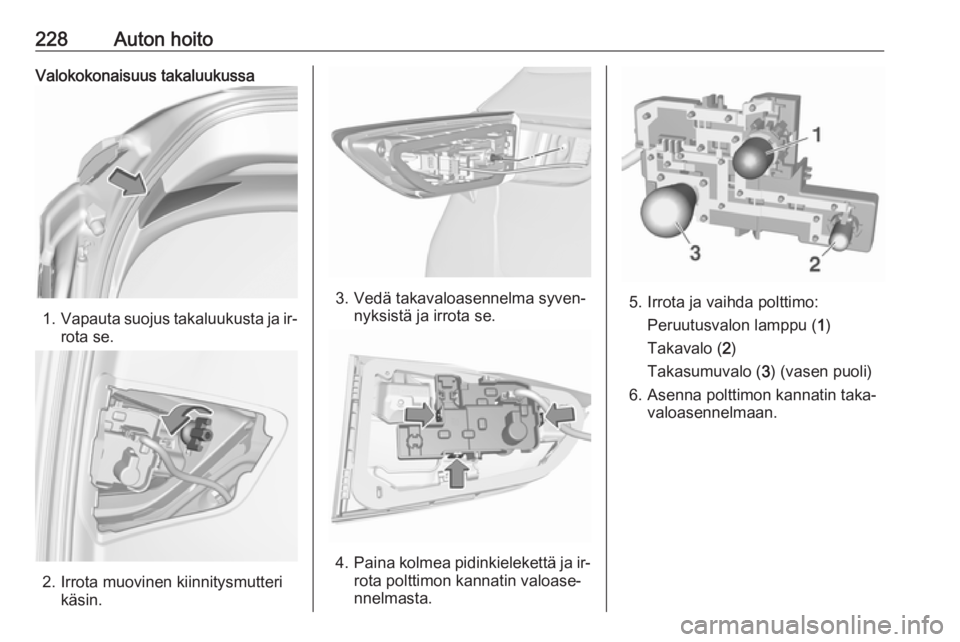

228Auton hoitoValokokonaisuus takaluukussa
1.Vapauta suojus takaluukusta ja ir‐
rota se.
2. Irrota muovinen kiinnitysmutteri käsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4.Paina kolmea pidinkielekettä ja ir‐
rota polttimon kannatin valoase‐
nnelmasta.
5. Irrota ja vaihda polttimo:
Peruutusvalon lamppu ( 1)
Takavalo ( 2)
Takasumuvalo ( 3) (vasen puoli)
6. Asenna polttimon kannatin taka‐ valoasennelmaan.
