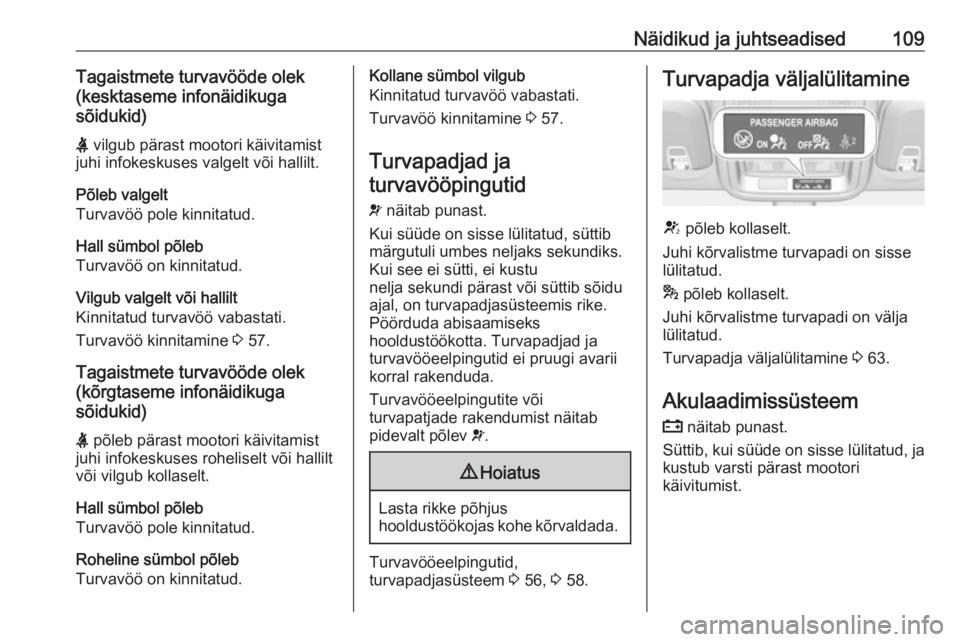

Näidikud ja juhtseadised109Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Turvapadjad ja
turvavööpingutid
v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 56, 3 58.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 63.
Akulaadimissüsteem p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Page 112 of 297

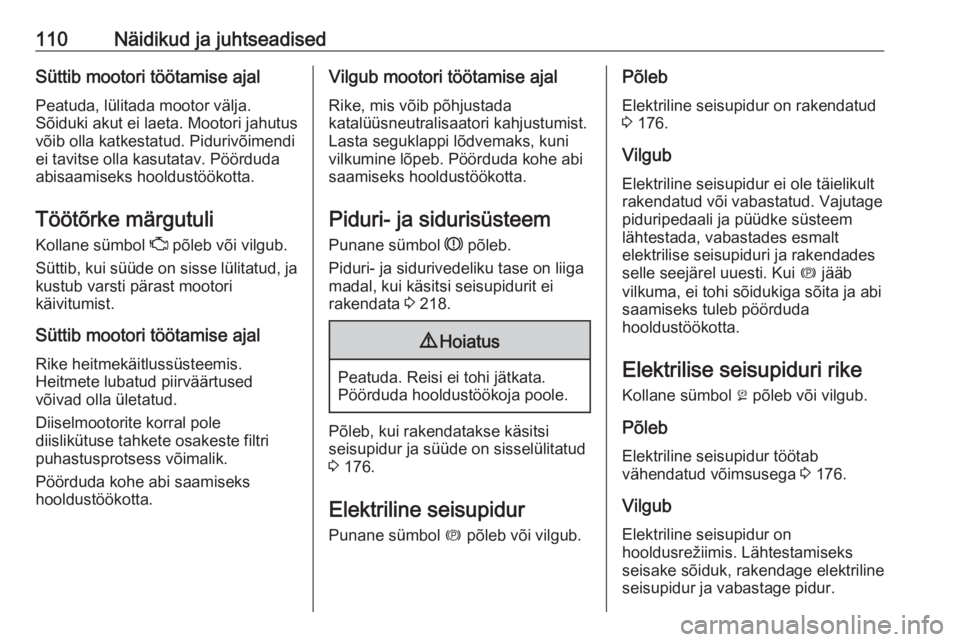

110Näidikud ja juhtseadisedSüttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud.
Diiselmootorite korral pole
diislikütuse tahkete osakeste filtri
puhastusprotsess võimalik.
Pöörduda kohe abi saamiseks
hooldustöökotta.Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal, kui käsitsi seisupidurit ei
rakendata 3 218.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 176.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud
3 176.
Vilgub
Elektriline seisupidur ei ole täielikult rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 176.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.
Page 113 of 297

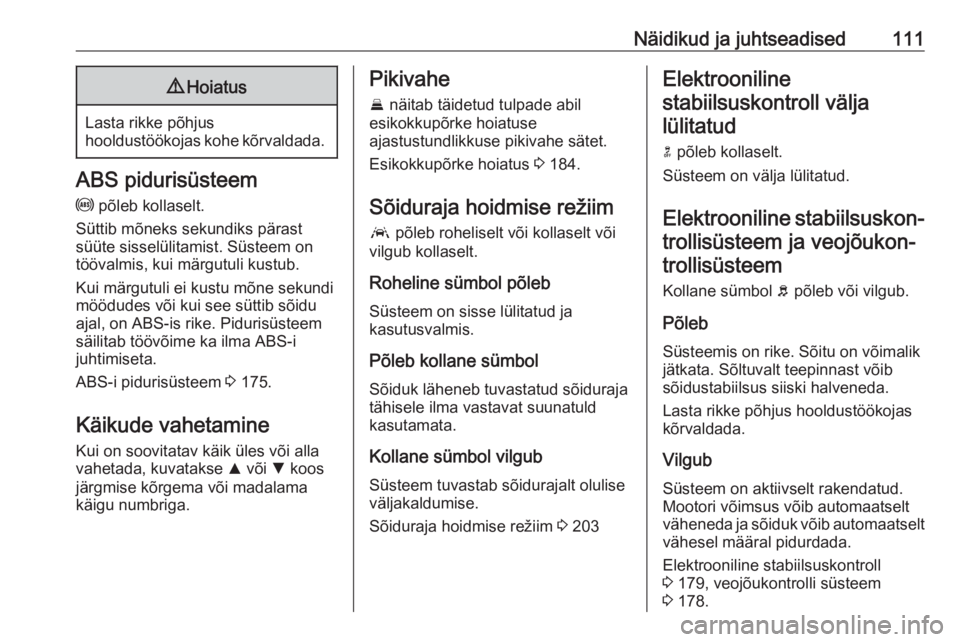

Näidikud ja juhtseadised1119Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 175.
Käikude vahetamine
Kui on soovitatav käik üles või alla
vahetada, kuvatakse R või S koos
järgmise kõrgema või madalama
käigu numbriga.
Pikivahe
E näitab täidetud tulpade abil
esikokkupõrke hoiatuse
ajastustundlikkuse pikivahe sätet.
Esikokkupõrke hoiatus 3 184.
Sõiduraja hoidmise režiim
a põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol Sõiduk läheneb tuvastatud sõiduraja
tähisele ilma vastavat suunatuld
kasutamata.
Kollane sümbol vilgub Süsteem tuvastab sõidurajalt olulise
väljakaldumise.
Sõiduraja hoidmise režiim 3 203Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐
trollisüsteem ja veojõukon‐ trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud. Mootori võimsus võib automaatseltväheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 179, veojõukontrolli süsteem
3 178.
Page 114 of 297

112Näidikud ja juhtseadisedVeojõukontrollisüsteemvälja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala välistemperatuuri korral. Käivitage
mootor pärast märgutule kustumist.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatudakohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige neutraalne käik.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu.
Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 216.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 206.
Katalüüsneutralisaator 3 167.
Õhu väljalaskmine diislikütuse
süsteemist 3 220.
Page 115 of 297

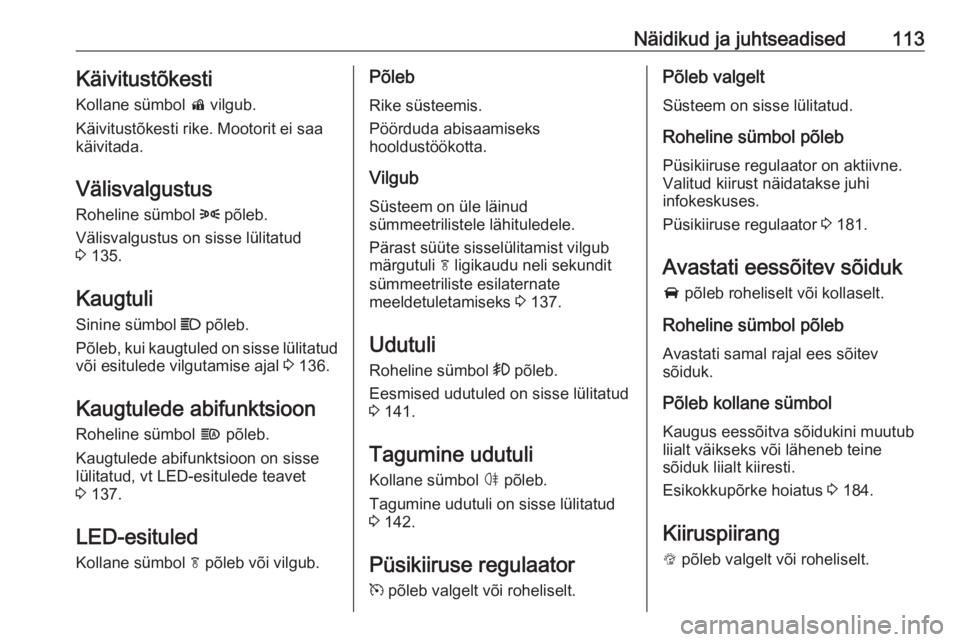

Näidikud ja juhtseadised113KäivitustõkestiKollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 135.
Kaugtuli
Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud või esitulede vilgutamise ajal 3 136.
Kaugtulede abifunktsioon
Roheline sümbol f põleb.
Kaugtulede abifunktsioon on sisse
lülitatud, vt LED-esitulede teavet
3 137.
LED-esituled
Kollane sümbol f põleb või vilgub.Põleb
Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Pärast süüte sisselülitamist vilgub
märgutuli f ligikaudu neli sekundit
sümmeetriliste esilaternate
meeldetuletamiseks 3 137.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 141.
Tagumine udutuli Kollane sümbol ø põleb.
Tagumine udutuli on sisse lülitatud 3 142.
Püsikiiruse regulaator m põleb valgelt või roheliselt.Põleb valgelt
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Valitud kiirust näidatakse juhi
infokeskuses.
Püsikiiruse regulaator 3 181.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Esikokkupõrke hoiatus 3 184.
Kiiruspiirang
L põleb valgelt või roheliselt.
Page 116 of 297

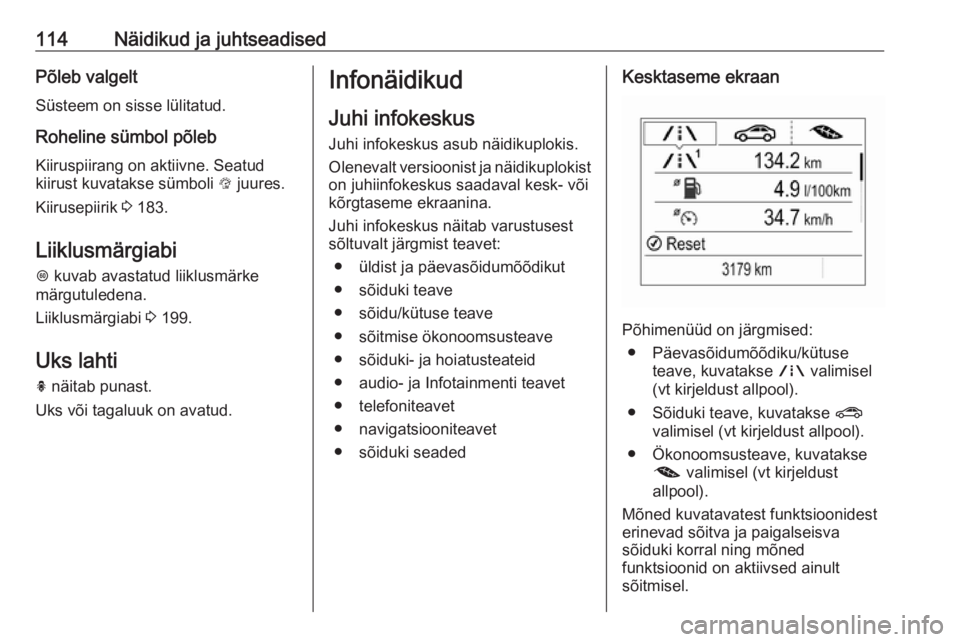

114Näidikud ja juhtseadisedPõleb valgeltSüsteem on sisse lülitatud.
Roheline sümbol põleb Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 183.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutuledena.
Liiklusmärgiabi 3 199.
Uks lahti
h näitab punast.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval kesk- võikõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest
sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõiduki teave
● sõidu/kütuse teave
● sõitmise ökonoomsusteave
● sõiduki- ja hoiatusteateid
● audio- ja Infotainmenti teavet
● telefoniteavet
● navigatsiooniteavet
● sõiduki seadedKesktaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku/kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool).
● Sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool).
● Ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Page 117 of 297

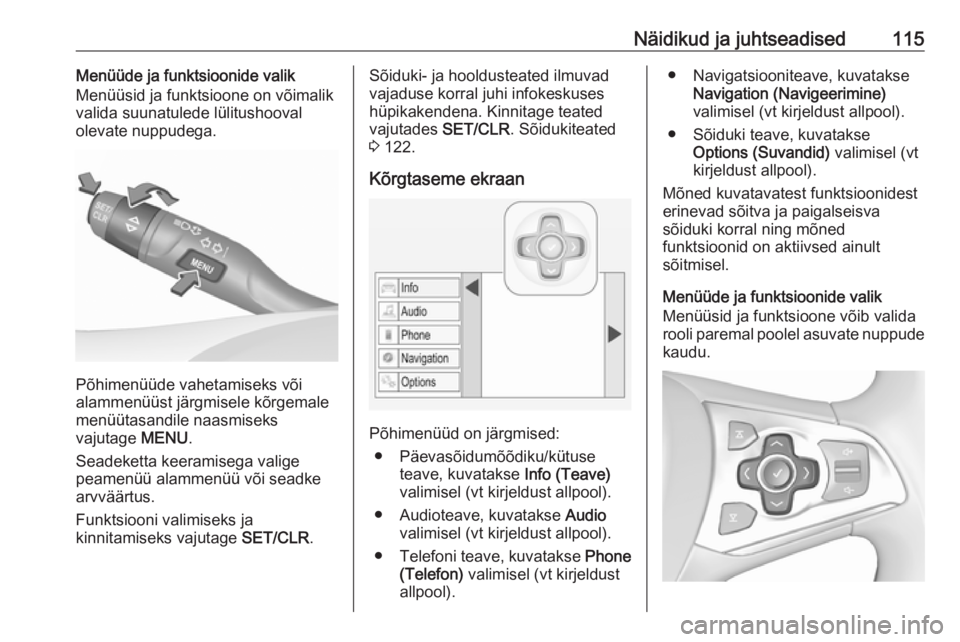

Näidikud ja juhtseadised115Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR. Sõidukiteated
3 122.
Kõrgtaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku/kütuse teave, kuvatakse Info (Teave)
valimisel (vt kirjeldust allpool).
● Audioteave, kuvatakse Audio
valimisel (vt kirjeldust allpool).
● Telefoni teave, kuvatakse Phone
(Telefon) valimisel (vt kirjeldust
allpool).
● Navigatsiooniteave, kuvatakse Navigation (Navigeerimine)
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) valimisel (vt
kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
kaudu.
Page 118 of 297

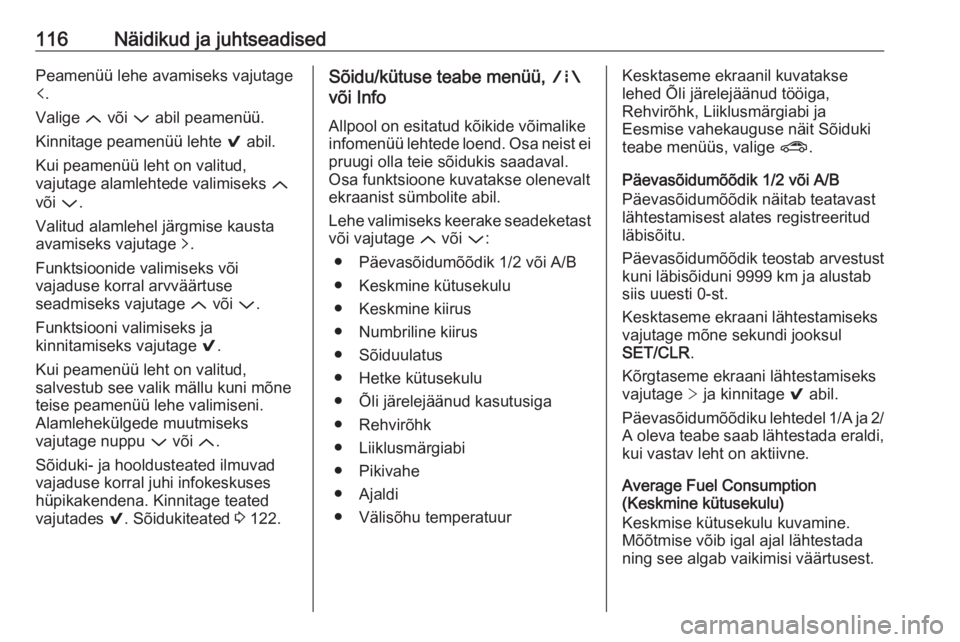

116Näidikud ja juhtseadisedPeamenüü lehe avamiseks vajutage
p .
Valige Q või P abil peamenüü.
Kinnitage peamenüü lehte 9 abil.
Kui peamenüü leht on valitud,
vajutage alamlehtede valimiseks Q
või P.
Valitud alamlehel järgmise kausta avamiseks vajutage q.
Funktsioonide valimiseks või
vajaduse korral arvväärtuse
seadmiseks vajutage Q või P.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Kui peamenüü leht on valitud,
salvestub see valik mällu kuni mõne
teise peamenüü lehe valimiseni.
Alamlehekülgede muutmiseks
vajutage nuppu P või Q.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades 9. Sõidukiteated 3 122.Sõidu/kütuse teabe menüü, ;
või Info
Allpool on esitatud kõikide võimalikeinfomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval. Osa funktsioone kuvatakse olenevalt
ekraanist sümbolite abil.
Lehe valimiseks keerake seadeketast
või vajutage Q või P:
● Päevasõidumõõdik 1/2 või A/B
● Keskmine kütusekulu
● Keskmine kiirus
● Numbriline kiirus
● Sõiduulatus
● Hetke kütusekulu
● Õli järelejäänud kasutusiga
● Rehvirõhk
● Liiklusmärgiabi
● Pikivahe
● Ajaldi
● Välisõhu temperatuurKesktaseme ekraanil kuvatakse
lehed Õli järelejäänud tööiga,
Rehvirõhk, Liiklusmärgiabi ja
Eesmise vahekauguse näit Sõiduki
teabe menüüs, valige ?.
Päevasõidumõõdik 1/2 või A/B
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik teostab arvestust
kuni läbisõiduni 9999 km ja alustab
siis uuesti 0-st.
Kesktaseme ekraani lähtestamiseks
vajutage mõne sekundi jooksul
SET/CLR .
Kõrgtaseme ekraani lähtestamiseks
vajutage > ja kinnitage 9 abil.
Päevasõidumõõdiku lehtedel 1/A ja 2/
A oleva teabe saab lähtestada eraldi,
kui vastav leht on aktiivne.
Average Fuel Consumption
(Keskmine kütusekulu)
Keskmise kütusekulu kuvamine.
Mõõtmise võib igal ajal lähtestada
ning see algab vaikimisi väärtusest.
Page 119 of 297

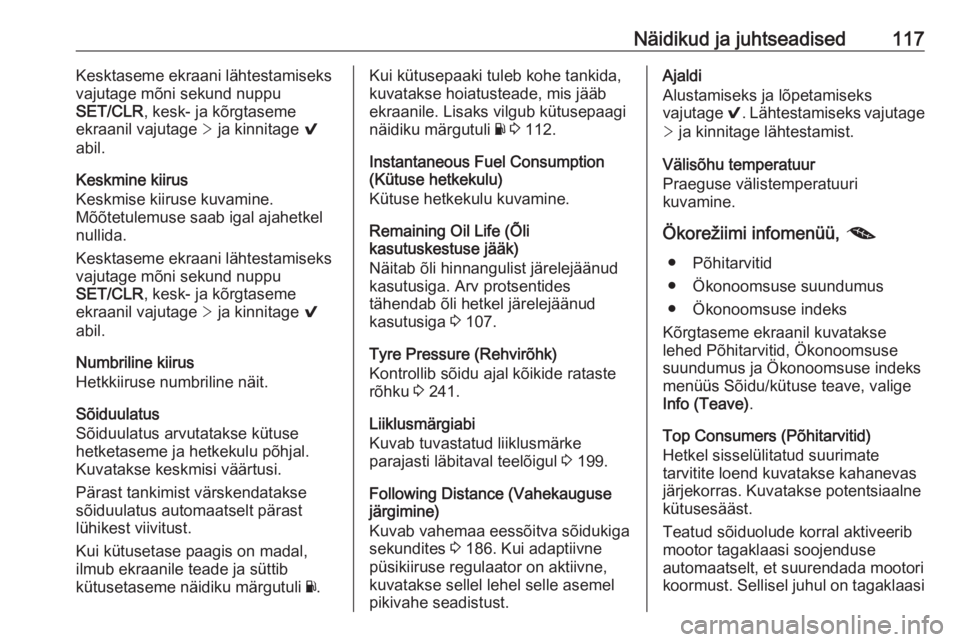

Näidikud ja juhtseadised117Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemuse saab igal ajahetkel
nullida.
Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Numbriline kiirus
Hetkkiiruse numbriline näit.
Sõiduulatus
Sõiduulatus arvutatakse kütuse
hetketaseme ja hetkekulu põhjal.
Kuvatakse keskmisi väärtusi.
Pärast tankimist värskendatakse sõiduulatus automaatselt pärast
lühikest viivitust.
Kui kütusetase paagis on madal,
ilmub ekraanile teade ja süttib
kütusetaseme näidiku märgutuli Y.Kui kütusepaaki tuleb kohe tankida,
kuvatakse hoiatusteade, mis jääb
ekraanile. Lisaks vilgub kütusepaagi
näidiku märgutuli Y 3 112.
Instantaneous Fuel Consumption
(Kütuse hetkekulu)
Kütuse hetkekulu kuvamine.
Remaining Oil Life (Õli
kasutuskestuse jääk)
Näitab õli hinnangulist järelejäänud
kasutusiga. Arv protsentides
tähendab õli hetkel järelejäänud
kasutusiga 3 107.
Tyre Pressure (Rehvirõhk)
Kontrollib sõidu ajal kõikide rataste
rõhku 3 241.
Liiklusmärgiabi
Kuvab tuvastatud liiklusmärke
parajasti läbitaval teelõigul 3 199.
Following Distance (Vahekauguse
järgimine)
Kuvab vahemaa eessõitva sõidukiga sekundites 3 186. Kui adaptiivne
püsikiiruse regulaator on aktiivne,
kuvatakse sellel lehel selle asemel
pikivahe seadistust.Ajaldi
Alustamiseks ja lõpetamiseks
vajutage 9. Lähtestamiseks vajutage
> ja kinnitage lähtestamist.
Välisõhu temperatuur
Praeguse välistemperatuuri
kuvamine.
Ökorežiimi infomenüü, @
● Põhitarvitid
● Ökonoomsuse suundumus
● Ökonoomsuse indeks
Kõrgtaseme ekraanil kuvatakse
lehed Põhitarvitid, Ökonoomsuse
suundumus ja Ökonoomsuse indeks
menüüs Sõidu/kütuse teave, valige
Info (Teave) .
Top Consumers (Põhitarvitid)
Hetkel sisselülitatud suurimate
tarvitite loend kuvatakse kahanevas
järjekorras. Kuvatakse potentsiaalne
kütusesääst.
Teatud sõiduolude korral aktiveerib
mootor tagaklaasi soojenduse
automaatselt, et suurendada mootori
koormust. Sellisel juhul on tagaklaasi
Page 120 of 297

118Näidikud ja juhtseadisedsoojendus üks suurimatest
energiatarvititest, ilma et juht oleks
seda aktiveerinud.

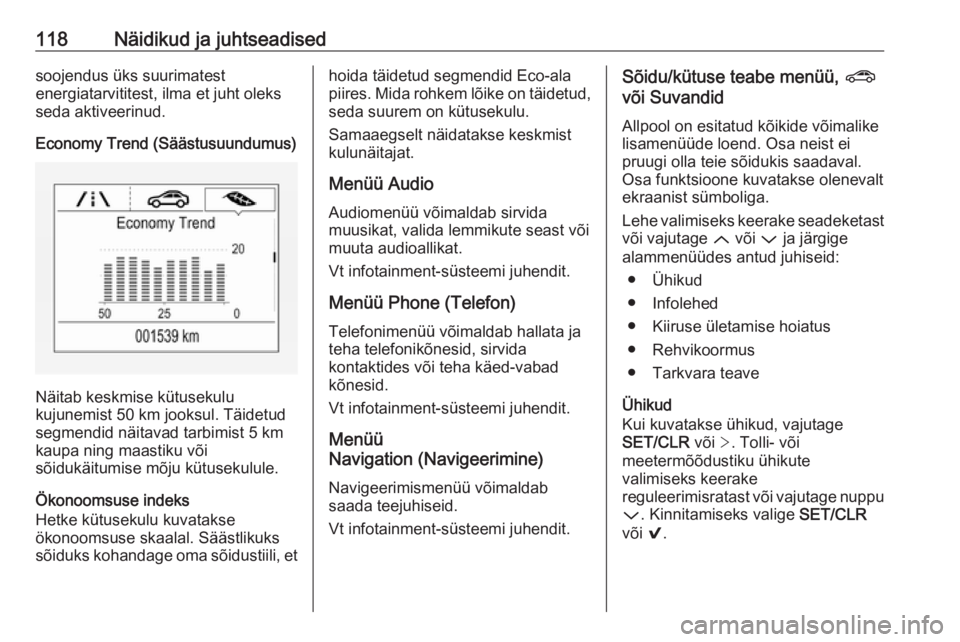

Economy Trend (Säästusuundumus)
Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
segmendid näitavad tarbimist 5 km
kaupa ning maastiku või
sõidukäitumise mõju kütusekulule.
Ökonoomsuse indeks
Hetke kütusekulu kuvatakse
ökonoomsuse skaalal. Säästlikuks
sõiduks kohandage oma sõidustiili, et
hoida täidetud segmendid Eco-ala
piires. Mida rohkem lõike on täidetud,
seda suurem on kütusekulu.
Samaaegselt näidatakse keskmist
kulunäitajat.
Menüü Audio
Audiomenüü võimaldab sirvida
muusikat, valida lemmikute seast või
muuta audioallikat.
Vt infotainment-süsteemi juhendit.
Menüü Phone (Telefon)
Telefonimenüü võimaldab hallata ja teha telefonikõnesid, sirvida
kontaktides või teha käed-vabad
kõnesid.
Vt infotainment-süsteemi juhendit.
Menüü
Navigation (Navigeerimine)
Navigeerimismenüü võimaldab
saada teejuhiseid.
Vt infotainment-süsteemi juhendit.Sõidu/kütuse teabe menüü, ?
või Suvandid
Allpool on esitatud kõikide võimalikelisamenüüde loend. Osa neist ei pruugi olla teie sõidukis saadaval.Osa funktsioone kuvatakse olenevalt
ekraanist sümboliga.
Lehe valimiseks keerake seadeketast
või vajutage Q või P ja järgige
alammenüüdes antud juhiseid:
● Ühikud
● Infolehed
● Kiiruse ületamise hoiatus ● Rehvikoormus
● Tarkvara teave
Ühikud
Kui kuvatakse ühikud, vajutage
SET/CLR või >. Tolli- või
meetermõõdustiku ühikute
valimiseks keerake
reguleerimisratast või vajutage nuppu P . Kinnitamiseks valige SET/CLR
või 9.
