Njega vozila2294. Odspojite sijalicu od držačasijalice i zamijenite je.
5. Umetnite držač žarulje i ugradite opružnu kopču.
Postavite poklopac i zakrenite ga
u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za maglu Žarulje su dostupne iz unutrašnjostivozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Stražnja svjetla
Kombi limuzina s 5 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.

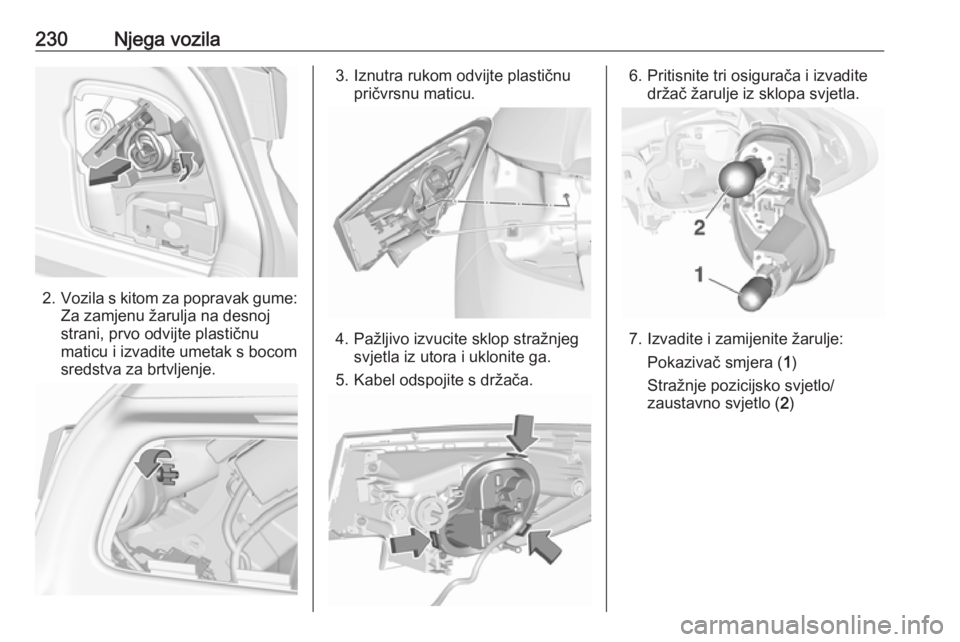

230Njega vozila
2.Vozila s kitom za popravak gume:
Za zamjenu žarulja na desnoj
strani, prvo odvijte plastičnu
maticu i izvadite umetak s bocom
sredstva za brtvljenje.
3. Iznutra rukom odvijte plastičnu pričvrsnu maticu.
4. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
5. Kabel odspojite s držača.
6. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.
7. Izvadite i zamijenite žarulje:
Pokazivač smjera ( 1)
Stražnje pozicijsko svjetlo/ zaustavno svjetlo ( 2)

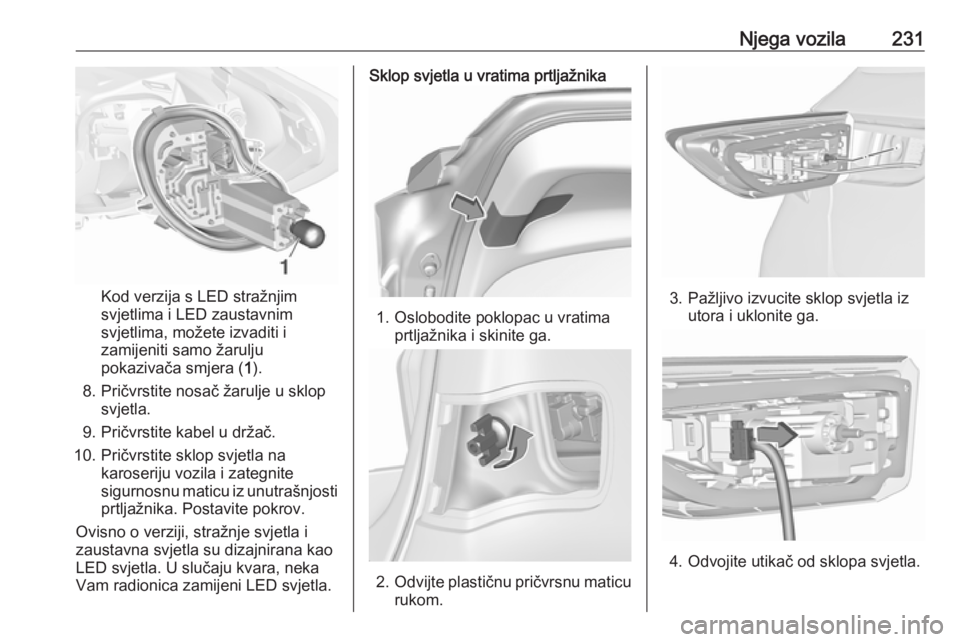

Njega vozila231
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete izvaditi i
zamijeniti samo žarulju
pokazivača smjera ( 1).
8. Pričvrstite nosač žarulje u sklop svjetla.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosnu maticu iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Odvojite utikač od sklopa svjetla.

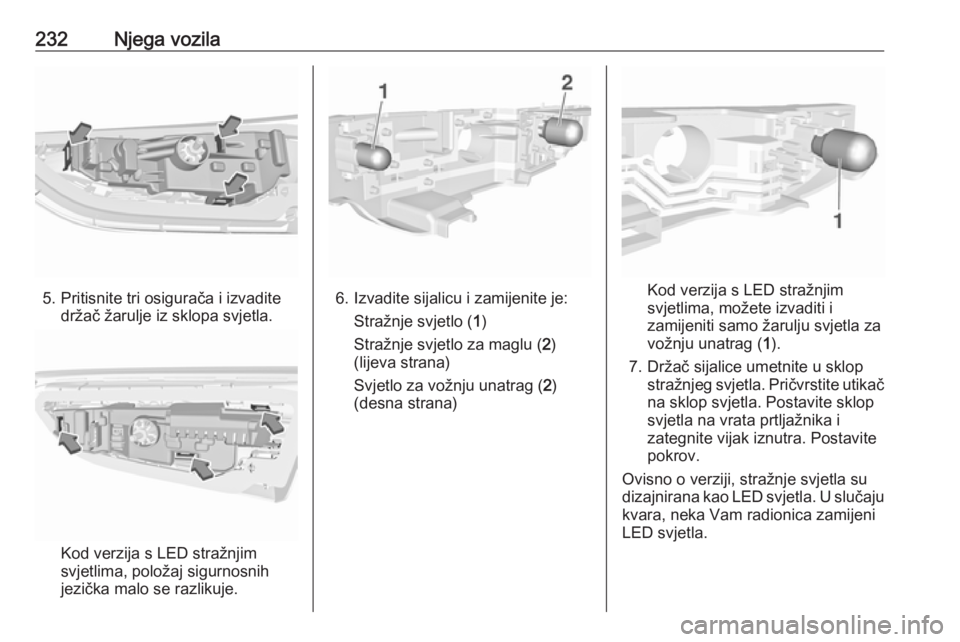

232Njega vozila
5. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
Kod verzija s LED stražnjim
svjetlima, položaj sigurnosnih
jezička malo se razlikuje.
6. Izvadite sijalicu i zamijenite je:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu ( 2)
(lijeva strana)
Svjetlo za vožnju unatrag ( 2)
(desna strana)Kod verzija s LED stražnjim
svjetlima, možete izvaditi i
zamijeniti samo žarulju svjetla za vožnju unatrag ( 1).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.

Njega vozila233Sports Tourer
1. Oslobodite i otvorite poklopac naodgovarajućoj strani.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
4. Kabel odspojite s držača.
5. Oslobodite osigurače i izvadite držač žarulje iz sklopa svjetla.
6. Izvadite i zamijenite žarulje:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.

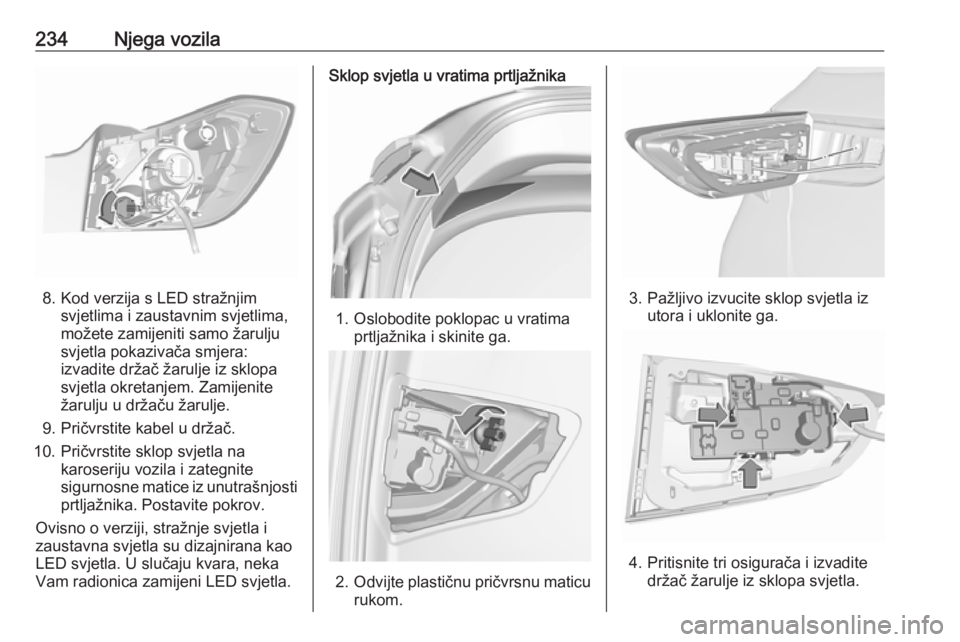

234Njega vozila
8. Kod verzija s LED stražnjimsvjetlima i zaustavnim svjetlima,
možete zamijeniti samo žarulju
svjetla pokazivača smjera:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.

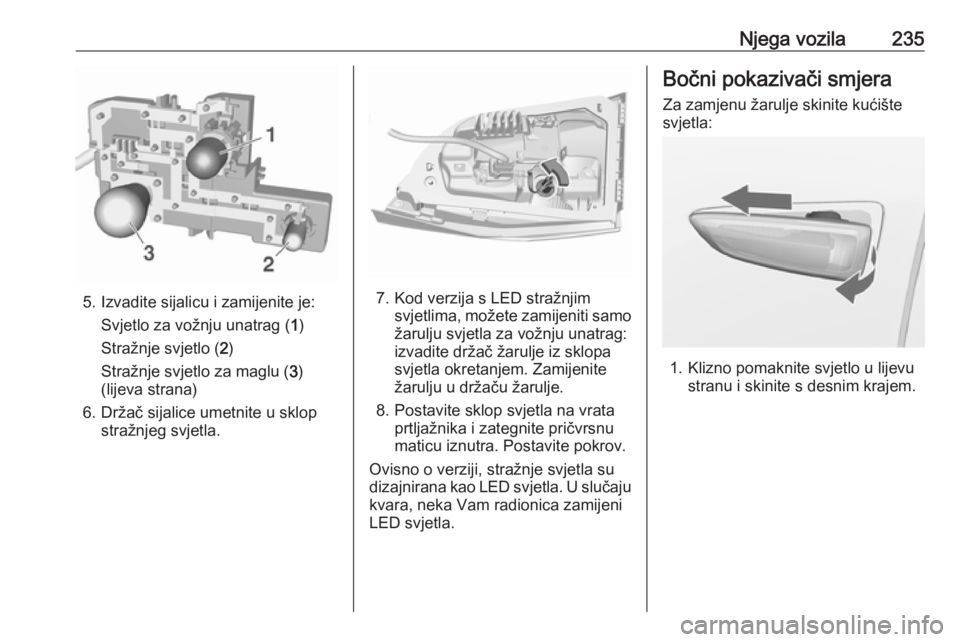

Njega vozila235
5. Izvadite sijalicu i zamijenite je:Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo ( 2)
Stražnje svjetlo za maglu ( 3)
(lijeva strana)
6. Držač sijalice umetnite u sklop stražnjeg svjetla.7. Kod verzija s LED stražnjim svjetlima, možete zamijeniti samo
žarulju svjetla za vožnju unatrag:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
8. Postavite sklop svjetla na vrata prtljažnika i zategnite pričvrsnu
maticu iznutra. Postavite pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

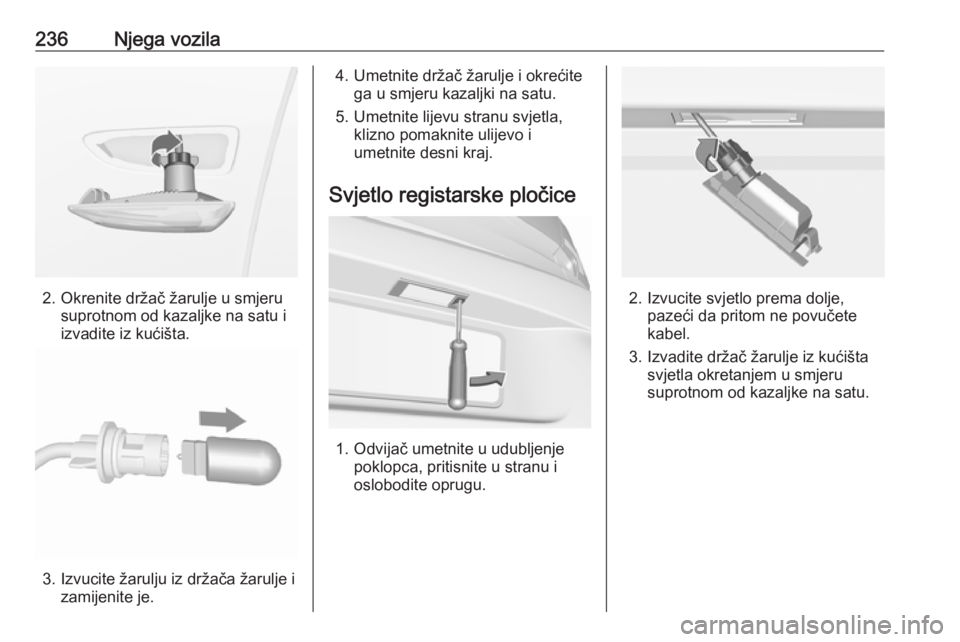

236Njega vozila
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

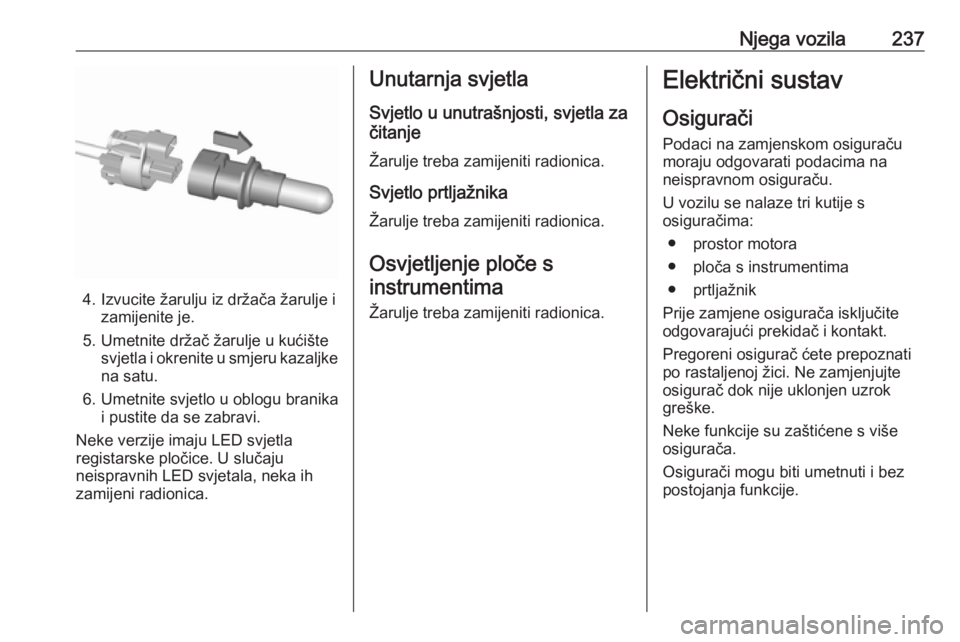

Njega vozila237
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

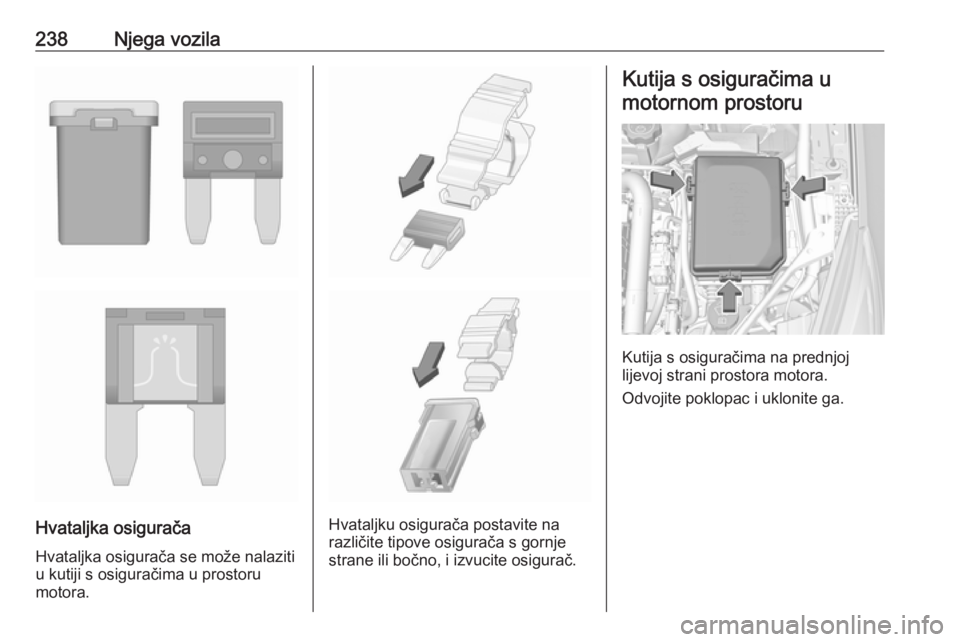

238Njega vozila
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
