OPEL ASTRA K 2016.5 Sürücü El Kitabı (in Turkish)

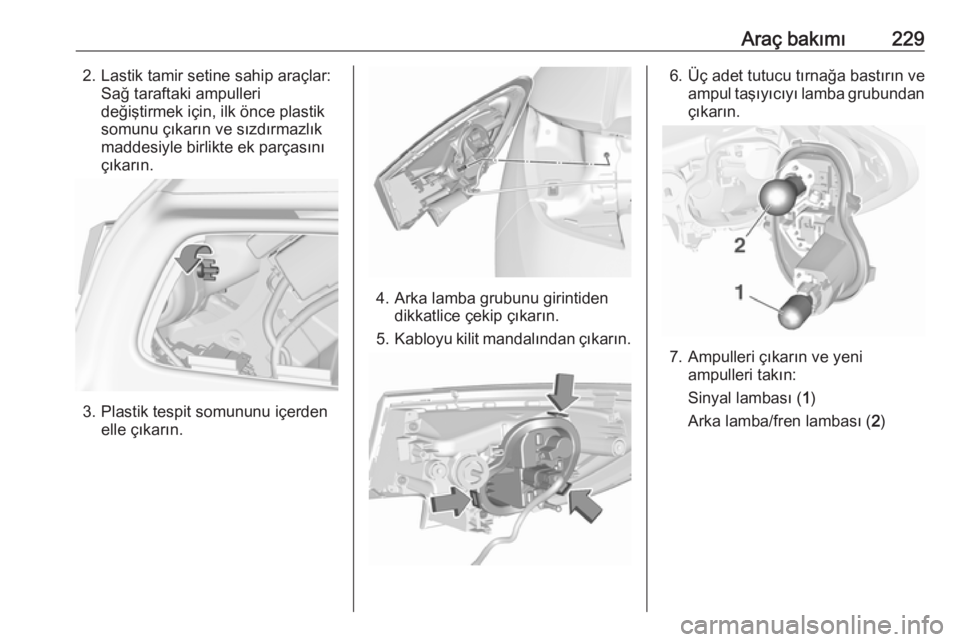

Araç bakımı2292. Lastik tamir setine sahip araçlar:Sağ taraftaki ampulleri
değiştirmek için, ilk önce plastik
somunu çıkarın ve sızdırmazlık
maddesiyle birlikte ek parçasını
çıkarın.
3. Plastik tespit somununu içerden elle çıkarın.
4. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.
5. Kabloyu kilit mandalından çıkarın.
6. Üç adet tutucu tırnağa bastırın ve
ampul taşıyıcıyı lamba grubundan
çıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Sinyal lambası ( 1)
Arka lamba/fren lambası ( 2)

230Araç bakımı

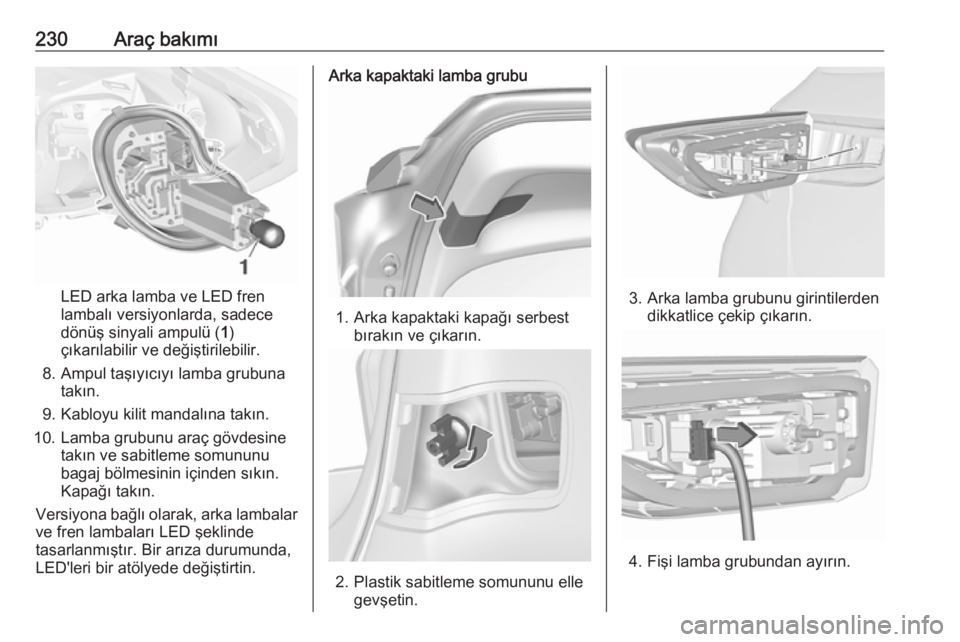

LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş sinyali ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.

Araç bakımı231

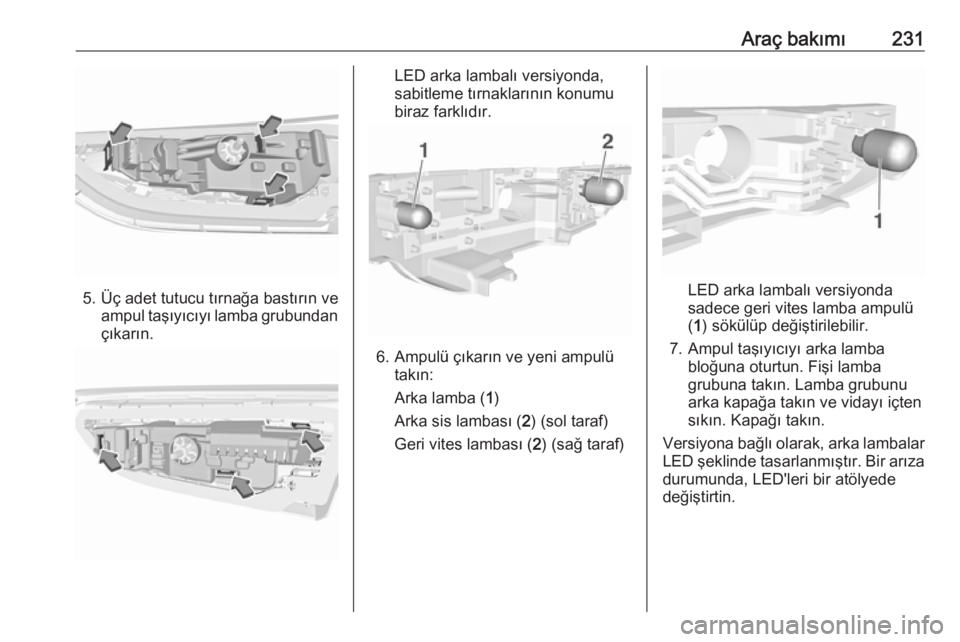

5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:
Arka lamba ( 1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)
LED arka lambalı versiyonda
sadece geri vites lamba ampulü
( 1 ) sökülüp değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.

232Araç bakımıSports Tourer
1. İlgili taraftaki kapağı serbestbırakın ve açın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintidendikkatlice çekip çıkarın.
4. Kabloyu kilit mandalından çıkarın.
5. Tutucu tırnakları serbest bırakın
ve ampul taşıyıcıyı lamba
grubundan çıkarın.
6. Ampulleri çıkarın ve yeni ampulleri takın:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.

Araç bakımı233

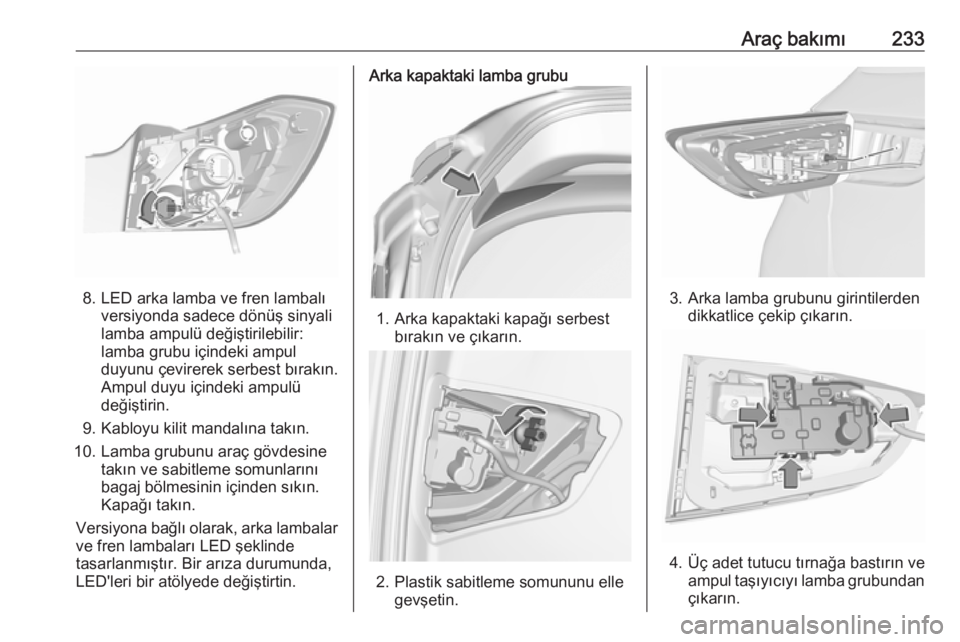

8. LED arka lamba ve fren lambalıversiyonda sadece dönüş sinyali
lamba ampulü değiştirilebilir:
lamba grubu içindeki ampul duyunu çevirerek serbest bırakın.
Ampul duyu içindeki ampulü
değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Üç adet tutucu tırnağa bastırın ve ampul taşıyıcıyı lamba grubundan
çıkarın.

234Araç bakımı

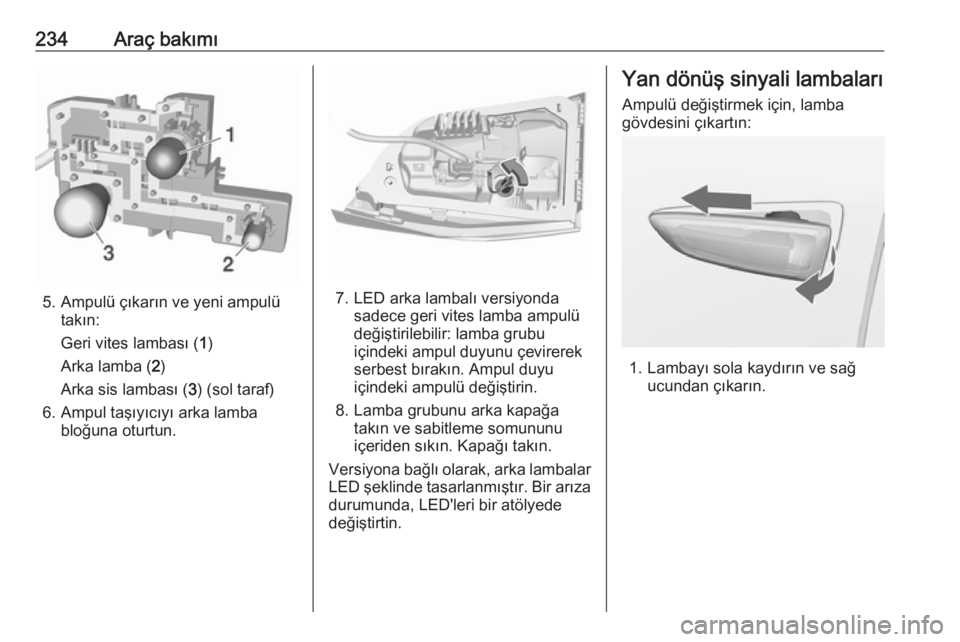

5. Ampulü çıkarın ve yeni ampulütakın:
Geri vites lambası ( 1)
Arka lamba ( 2)
Arka sis lambası ( 3) (sol taraf)
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun.7. LED arka lambalı versiyondasadece geri vites lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu
içindeki ampulü değiştirin.
8. Lamba grubunu arka kapağa takın ve sabitleme somununu
içeriden sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

Araç bakımı235

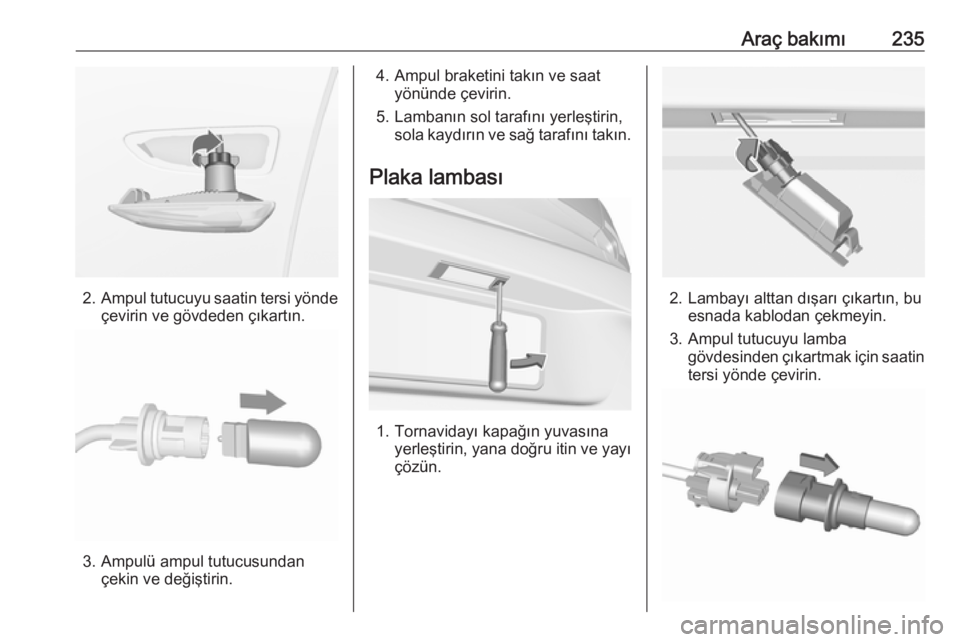

2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatintersi yönde çevirin.

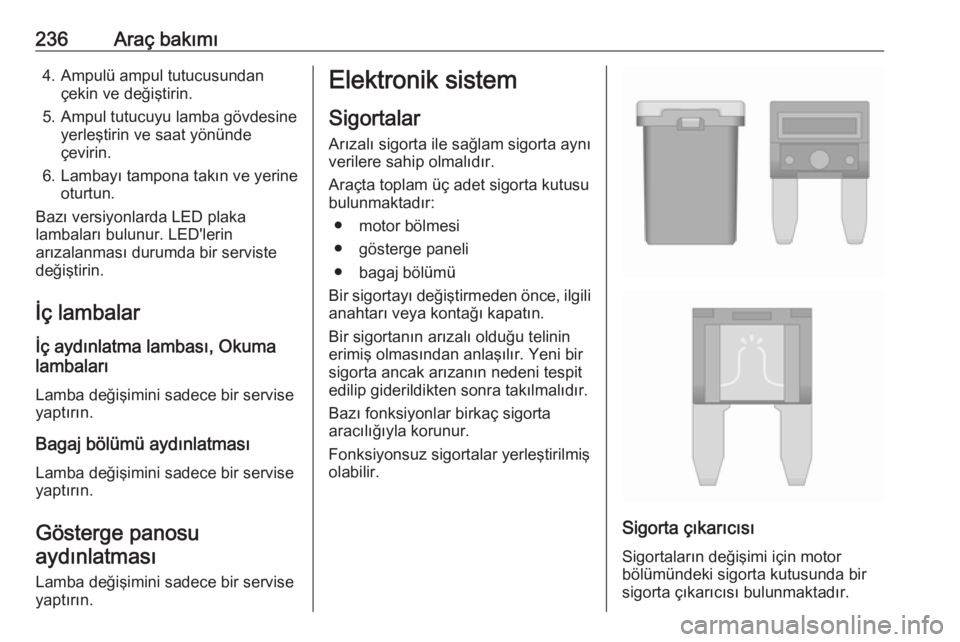

236Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir serviseyaptırın.
Gösterge panosuaydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

Araç bakımı237
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

238Araç bakımıNo.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor fonksiyonları6Şanzıman kontrol modülü7–8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi,
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonu17Yakıt enjeksiyonuNo.Akım devresi18Dizel egzoz sistemi19Dizel egzoz sistemi20–21DC/AC Konvertörü22ABS23Ön cam ve arka cam için fıskiye
sistemi24–25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31–32DC transformatörü/LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörüNo.Akım devresi33Hırsızlık uyarısı34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40OnStar41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü45LED ön far sol/Otomatik far
seviye ayarlaması sol
