Page 31 of 305
Klíče, dveře a okna29řidiče. Zavazadlový prostor a dvířka
plnicího hrdla nádrže nebude možné
odemknout.
Při zapínání zapalování se deaktivuje
ochrana proti odcizení.

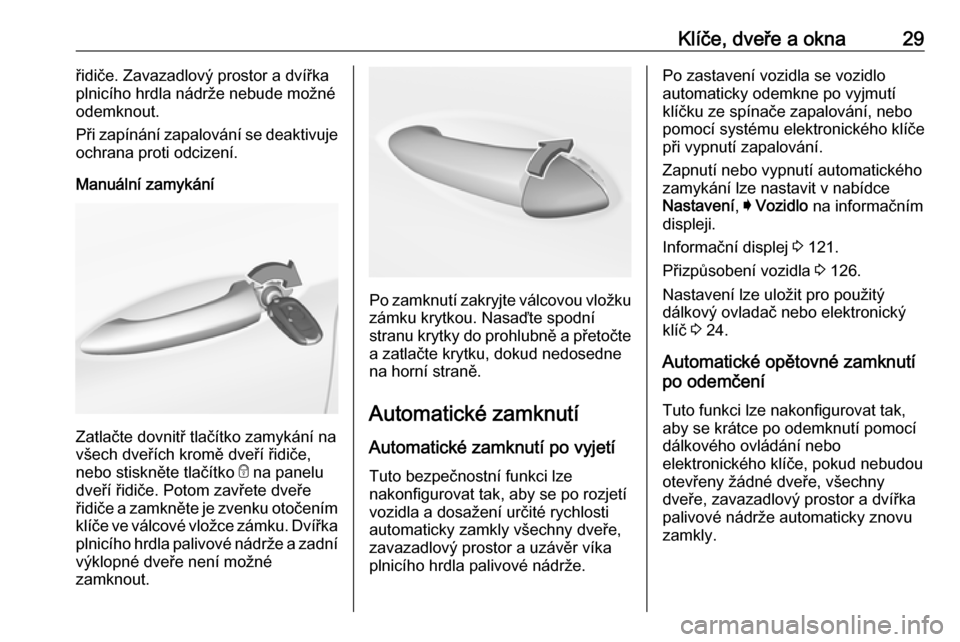

Manuální zamykání
Zatlačte dovnitř tlačítko zamykání na
všech dveřích kromě dveří řidiče,
nebo stiskněte tlačítko e na panelu
dveří řidiče. Potom zavřete dveře
řidiče a zamkněte je zvenku otočením
klíče ve válcové vložce zámku. Dvířka
plnicího hrdla palivové nádrže a zadní výklopné dveře není možné
zamknout.
Po zamknutí zakryjte válcovou vložku
zámku krytkou. Nasaďte spodní
stranu krytky do prohlubně a přetočte a zatlačte krytku, dokud nedosedne
na horní straně.
Automatické zamknutí
Automatické zamknutí po vyjetí Tuto bezpečnostní funkci lze
nakonfigurovat tak, aby se po rozjetí
vozidla a dosažení určité rychlosti
automaticky zamkly všechny dveře,
zavazadlový prostor a uzávěr víka
plnicího hrdla palivové nádrže.
Po zastavení vozidla se vozidlo
automaticky odemkne po vyjmutí
klíčku ze spínače zapalování, nebo
pomocí systému elektronického klíče
při vypnutí zapalování.
Zapnutí nebo vypnutí automatického
zamykání lze nastavit v nabídce
Nastavení , I Vozidlo na informačním
displeji.
Informační displej 3 121.
Přizpůsobení vozidla 3 126.
Nastavení lze uložit pro použitý
dálkový ovladač nebo elektronický
klíč 3 24.
Automatické opětovné zamknutí
po odemčení
Tuto funkci lze nakonfigurovat tak,
aby se krátce po odemknutí pomocí
dálkového ovládání nebo
elektronického klíče, pokud nebudou
otevřeny žádné dveře, všechny
dveře, zavazadlový prostor a dvířka
palivové nádrže automaticky znovu
zamkly.
Page 32 of 305
30Klíče, dveře a oknaZapnutí nebo vypnutí automatického
opětovného zamykání lze nastavit
v nabídce Nastavení, I Vozidlo na
informačním displeji.
Informační displej 3 121.
Přizpůsobení vozidla 3 126.
Nastavení lze uložit pro použitý
dálkový ovladač nebo elektronický
klíč 3 24.
Pasivní zamykání U vozidel se systémem
elektronického klíče tato funkce
automaticky zamkne vozidlo po
několika sekundách, jestliže daný
elektronický klíč byl předtím
rozpoznán uvnitř vozidla, všechny
dveře byly zavřeny a tento
elektronický klíč uvnitř vozidla
nezůstal.
Pokud elektronický klíč zůstane ve
vozidle nebo není vypnuto
zapalování, pasivní zamykání
nebude povoleno.Pokud byly ve vozidle dva nebo více
elektronických klíčů a zapalování bylo
zapnuto jednou, zamkne tato funkce
vozidlo, i když je z vozidla odnesen
pouze jeden elektronický klíč.
Pasivní zamykání lze deaktivovat
stisknutím tlačítka c na několik
sekund při otevřených jedněch dveří.
Zůstane deaktivované, dokud
nestisknete tlačítko e nebo
nezapnete zapalování.
Zapnutí nebo vypnutí pasivního
zamykání lze nastavit v nabídce
Nastavení , I Vozidlo na informačním
displeji.
Informační displej 3 121.
Přizpůsobení vozidla 3 126.
Nastavení lze uložit pro používaný

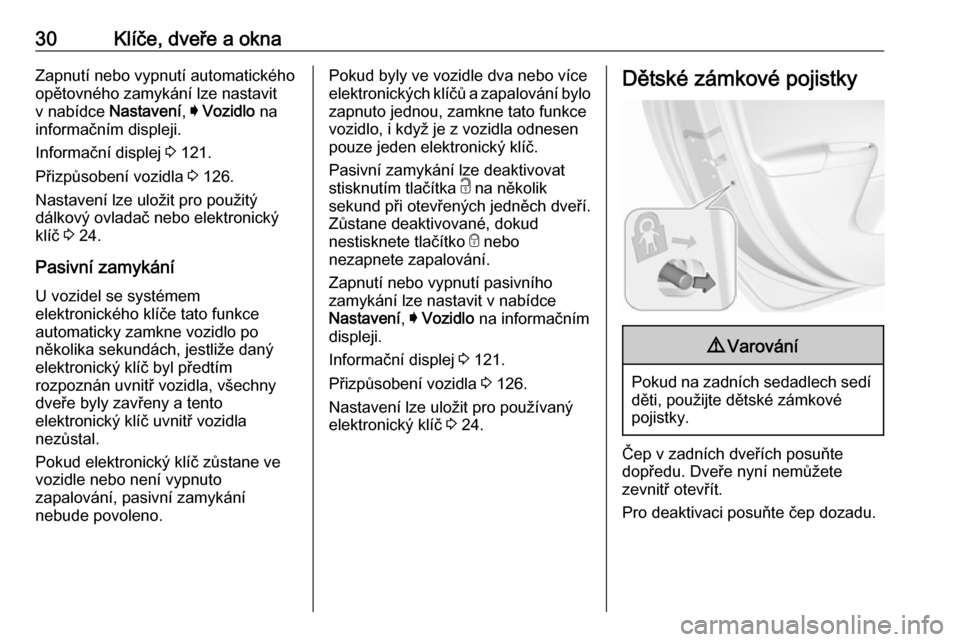

elektronický klíč 3 24.Dětské zámkové pojistky9 Varování
Pokud na zadních sedadlech sedí
děti, použijte dětské zámkové
pojistky.
Čep v zadních dveřích posuňte
dopředu. Dveře nyní nemůžete
zevnitř otevřít.
Pro deaktivaci posuňte čep dozadu.
Page 33 of 305
Klíče, dveře a okna31Dveře
Zavazadlový prostor

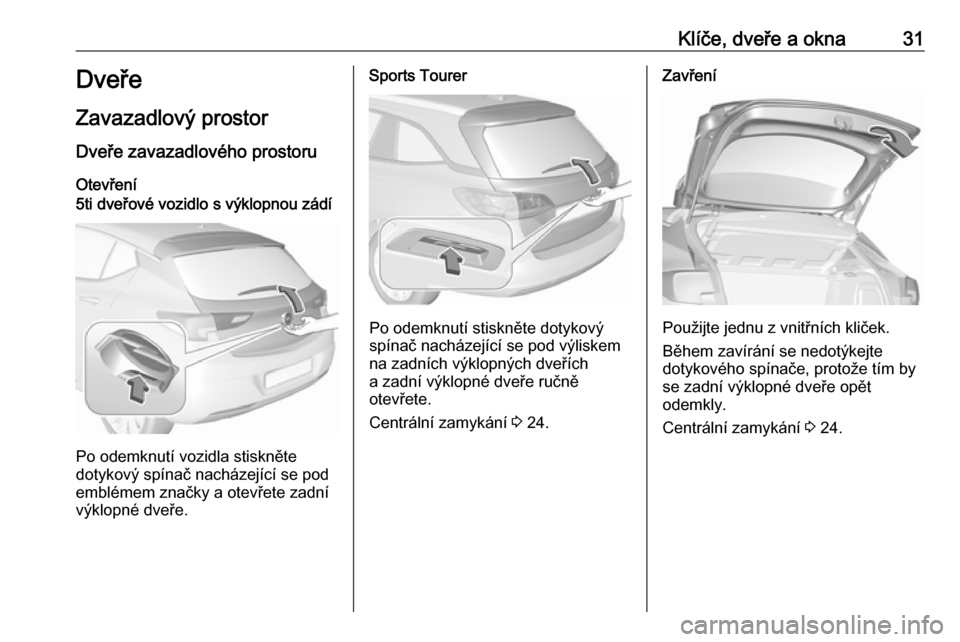

Dveře zavazadlového prostoru Otevření5ti dveřové vozidlo s výklopnou zádí
Po odemknutí vozidla stiskněte
dotykový spínač nacházející se pod
emblémem značky a otevřete zadní
výklopné dveře.
Sports Tourer
Po odemknutí stiskněte dotykový
spínač nacházející se pod výliskem
na zadních výklopných dveřích
a zadní výklopné dveře ručně
otevřete.
Centrální zamykání 3 24.
Zavření
Použijte jednu z vnitřních kliček.
Během zavírání se nedotýkejte
dotykového spínače, protože tím by
se zadní výklopné dveře opět
odemkly.
Centrální zamykání 3 24.
Page 34 of 305

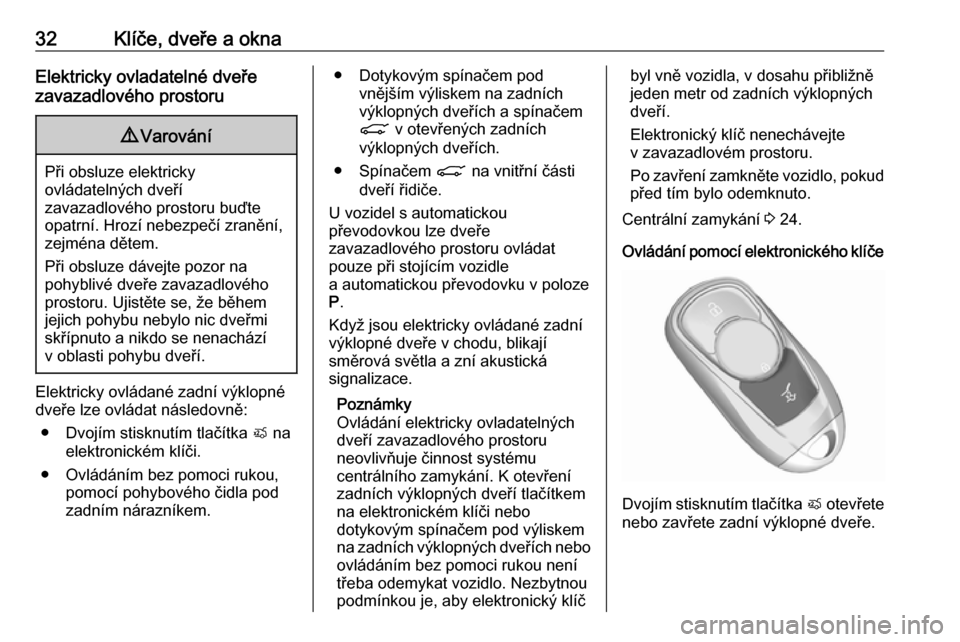

32Klíče, dveře a oknaElektricky ovladatelné dveře
zavazadlového prostoru9 Varování
Při obsluze elektricky
ovládatelných dveří
zavazadlového prostoru buďte
opatrní. Hrozí nebezpečí zranění,
zejména dětem.
Při obsluze dávejte pozor na
pohyblivé dveře zavazadlového
prostoru. Ujistěte se, že během
jejich pohybu nebylo nic dveřmi
skřípnuto a nikdo se nenachází
v oblasti pohybu dveří.
Elektricky ovládané zadní výklopné
dveře lze ovládat následovně:
● Dvojím stisknutím tlačítka X na
elektronickém klíči.
● Ovládáním bez pomoci rukou, pomocí pohybového čidla pod
zadním nárazníkem.
● Dotykovým spínačem pod vnějším výliskem na zadních
výklopných dveřích a spínačem
C v otevřených zadních
výklopných dveřích.
● Spínačem C na vnitřní části
dveří řidiče.
U vozidel s automatickou převodovkou lze dveře
zavazadlového prostoru ovládat
pouze při stojícím vozidle
a automatickou převodovku v poloze
P .
Když jsou elektricky ovládané zadní
výklopné dveře v chodu, blikají
směrová světla a zní akustická
signalizace.
Poznámky
Ovládání elektricky ovladatelných
dveří zavazadlového prostoru
neovlivňuje činnost systému
centrálního zamykání. K otevření
zadních výklopných dveří tlačítkem
na elektronickém klíči nebo
dotykovým spínačem pod výliskem
na zadních výklopných dveřích nebo ovládáním bez pomoci rukou není
třeba odemykat vozidlo. Nezbytnou
podmínkou je, aby elektronický klíčbyl vně vozidla, v dosahu přibližně
jeden metr od zadních výklopných
dveří.
Elektronický klíč nenechávejte
v zavazadlovém prostoru.
Po zavření zamkněte vozidlo, pokud
před tím bylo odemknuto.
Centrální zamykání 3 24.

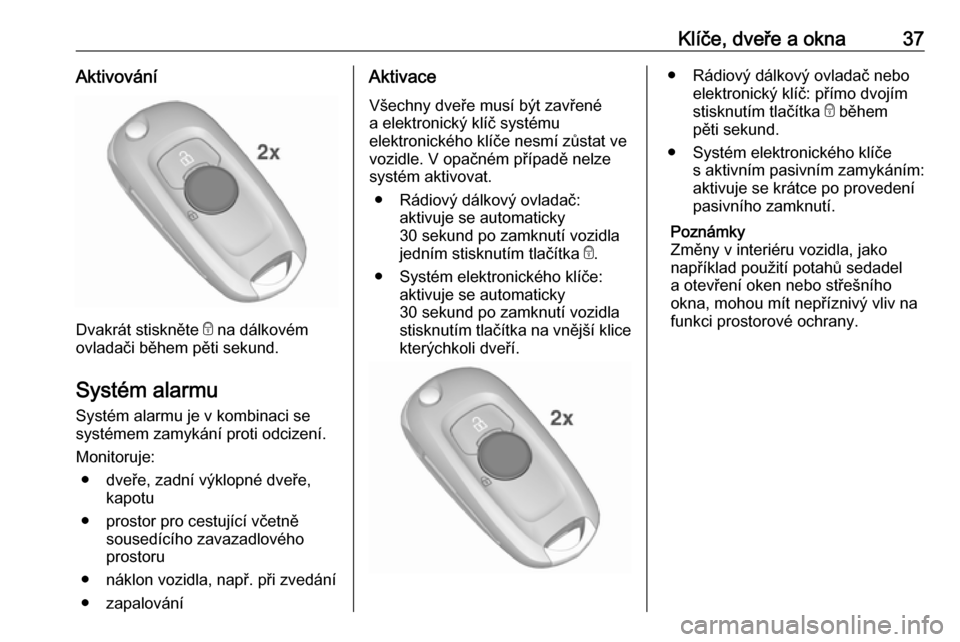

Ovládání pomocí elektronického klíče
Dvojím stisknutím tlačítka X otevřete
nebo zavřete zadní výklopné dveře.
Page 35 of 305
Klíče, dveře a okna33Ovládání bez pomoci rukou, pomocí
pohybového čidla pod zadním
nárazníkem
K otevření nebo zavření zadních
výklopných dveří zahýbejte nohou
vpřed a vzad pod zadním
nárazníkem, v oblasti vyznačené na
vyobrazení. Pokud je vozidlo
vybaveno parkovacím asistentem,
tuto oblast lze rozpoznat pod
vyobrazeným čidlem. Nohu pod
nárazníkem nedržte delší dobu
a nepohybujte jí příliš pomalu.
Elektronický klíč se musí nacházet
vně vozidla, v dosahu přibližně
jeden metr od zadních výklopných
dveří.
9 Nebezpečí
Při ovládání bez pomoci rukou se
nedotýkejte žádných součástí
vozidla pod vozidlem. Hrozí
nebezpečí poranění od horkých
součástí motoru.
Ovládání pomocí dotykového
spínače pod vnějším výliskem na
zadních výklopných dveřích
Pro otevření dveří zavazadlového
prostoru stiskněte dotykový spínač
pod lištou dveří, dokud se dveře
neuvedou do pohybu. Jestliže je vozidlo zamknuto, elektronický klíč se
musí nacházet vně vozidla, v dosahu přibližně jeden metr od zadních
výklopných dveří.
Pro zavření tiskněte C
v otevřených dveřích zavazadlového
prostoru, dokud se tyto dveře
nezačnou pohybovat.
Page 36 of 305

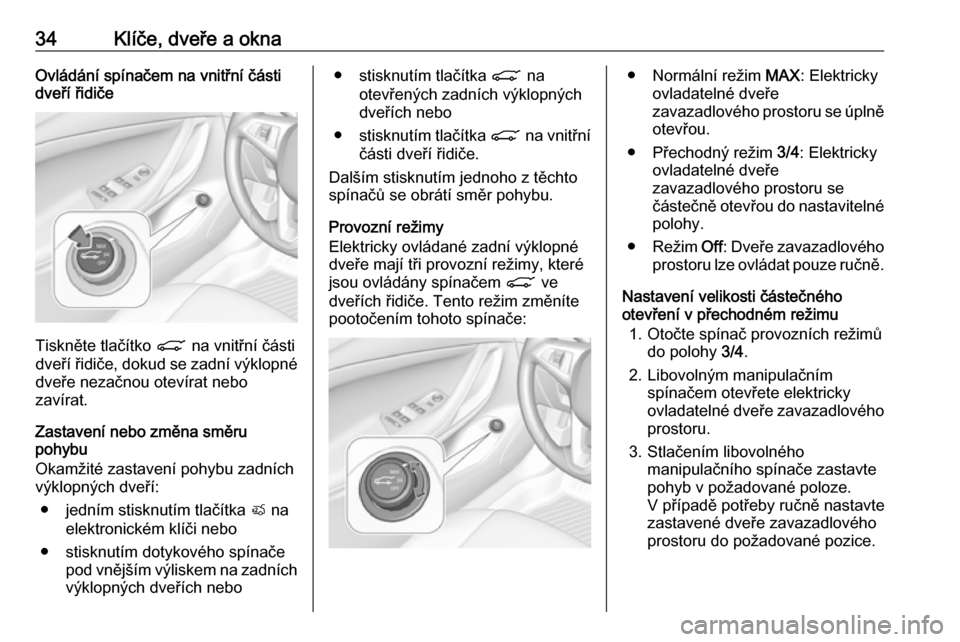

34Klíče, dveře a oknaOvládání spínačem na vnitřní části
dveří řidiče
Tiskněte tlačítko C na vnitřní části
dveří řidiče, dokud se zadní výklopné dveře nezačnou otevírat nebo
zavírat.
Zastavení nebo změna směru
pohybu
Okamžité zastavení pohybu zadních
výklopných dveří:
● jedním stisknutím tlačítka X na
elektronickém klíči nebo
● stisknutím dotykového spínače pod vnějším výliskem na zadníchvýklopných dveřích nebo
● stisknutím tlačítka C na
otevřených zadních výklopných
dveřích nebo
● stisknutím tlačítka C na vnitřní
části dveří řidiče.
Dalším stisknutím jednoho z těchto
spínačů se obrátí směr pohybu.
Provozní režimy
Elektricky ovládané zadní výklopné
dveře mají tři provozní režimy, které
jsou ovládány spínačem C ve
dveřích řidiče. Tento režim změníte
pootočením tohoto spínače:● Normální režim MAX: Elektricky
ovladatelné dveře
zavazadlového prostoru se úplně
otevřou.
● Přechodný režim 3/4: Elektricky
ovladatelné dveře
zavazadlového prostoru se
částečně otevřou do nastavitelné
polohy.
● Režim Off: Dveře zavazadlového
prostoru lze ovládat pouze ručně.
Nastavení velikosti částečného
otevření v přechodném režimu
1. Otočte spínač provozních režimů do polohy 3/4.
2. Libovolným manipulačním spínačem otevřete elektricky
ovladatelné dveře zavazadlového prostoru.
3. Stlačením libovolného manipulačního spínače zastavte
pohyb v požadované poloze.
V případě potřeby ručně nastavte zastavené dveře zavazadlového
prostoru do požadované pozice.
Page 37 of 305
Klíče, dveře a okna35

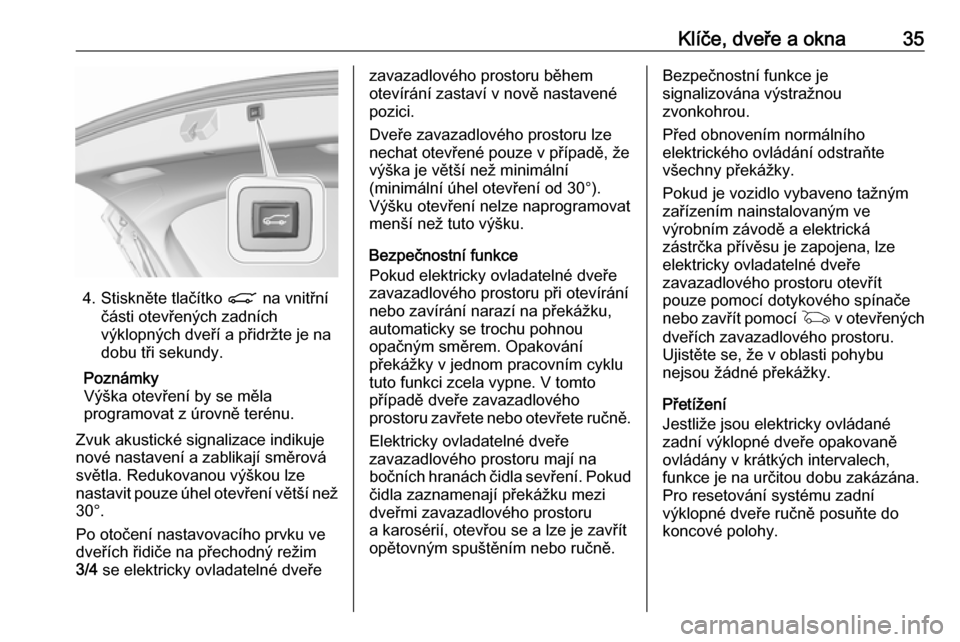

4. Stiskněte tlačítko C na vnitřní
části otevřených zadních
výklopných dveří a přidržte je na
dobu tři sekundy.
Poznámky
Výška otevření by se měla
programovat z úrovně terénu.
Zvuk akustické signalizace indikuje
nové nastavení a zablikají směrová
světla. Redukovanou výškou lze
nastavit pouze úhel otevření větší než
30°.
Po otočení nastavovacího prvku ve
dveřích řidiče na přechodný režim
3/4 se elektricky ovladatelné dveře
zavazadlového prostoru během
otevírání zastaví v nově nastavené
pozici.
Dveře zavazadlového prostoru lze
nechat otevřené pouze v případě, že
výška je větší než minimální
(minimální úhel otevření od 30°).
Výšku otevření nelze naprogramovat
menší než tuto výšku.
Bezpečnostní funkce
Pokud elektricky ovladatelné dveře zavazadlového prostoru při otevírání
nebo zavírání narazí na překážku,
automaticky se trochu pohnou
opačným směrem. Opakování
překážky v jednom pracovním cyklu
tuto funkci zcela vypne. V tomto
případě dveře zavazadlového
prostoru zavřete nebo otevřete ručně.
Elektricky ovladatelné dveře
zavazadlového prostoru mají na
bočních hranách čidla sevření. Pokud
čidla zaznamenají překážku mezi
dveřmi zavazadlového prostoru
a karosérií, otevřou se a lze je zavřít
opětovným spuštěním nebo ručně.Bezpečnostní funkce je
signalizována výstražnou
zvonkohrou.
Před obnovením normálního
elektrického ovládání odstraňte
všechny překážky.
Pokud je vozidlo vybaveno tažným
zařízením nainstalovaným ve
výrobním závodě a elektrická
zástrčka přívěsu je zapojena, lze
elektricky ovladatelné dveře
zavazadlového prostoru otevřít
pouze pomocí dotykového spínače
nebo zavřít pomocí G v otevřených
dveřích zavazadlového prostoru. Ujistěte se, že v oblasti pohybu
nejsou žádné překážky.
Přetížení
Jestliže jsou elektricky ovládané
zadní výklopné dveře opakovaně
ovládány v krátkých intervalech,
funkce je na určitou dobu zakázána.
Pro resetování systému zadní
výklopné dveře ručně posuňte do koncové polohy.
Page 38 of 305
36Klíče, dveře a oknaObecné rady pro ovládání dveří
zavazadlového prostoru9 Nebezpečí
Při přepravě např. objemných
předmětů nejezděte s otevřenými
nebo pootevřenými dveřmi
zavazadlového prostoru, protože
by do vozidla mohly vnikat toxické výfukové plyny, které nelze vidět
a cítit. Důsledkem může být ztráta
vědomí a dokonce smrt.
Výstraha
Před otevřením zadních
výklopných dveří zkontrolujte
překážky nad hlavou, např.
garážová vrata, abyste předešli
poškození zadních výklopných
dveří. Vždy zkontrolujte prostor
pro pohyb nad dveřmi a za nimi.
Poznámky
Montáž určitého těžkého
příslušenství na dveře
zavazadlového prostoru může mít
nepříznivý vliv na jejich setrvání
v otevřené poloze.
Poznámky
Ovládání elektricky ovladatelných
dveří zavazadlového prostoru je
vypnuto, pokud je nízké napětí
akumulátoru vozidla. V tomto
případě lze zadní výklopné dveře
ovládat pouze manuálně.
Poznámky
Jestliže jsou elektricky ovládané
dveře zavazadlového prostoru
zakázány a všechny dveře jsou
odemknuty, lze dveře
zavazadlového prostoru otevřít
pouze ručně. V tomto případě ruční
zavírání dveří zavazadlového
prostoru vyžaduje značně větší sílu.
Poznámky
Při nízkých venkovních teplotách se
zadní výklopné dveře nemusí
automaticky otevřít úplně.
V takovém případě je otevřete do normální koncové polohy ručně.Zabezpečení vozidla
Mechanická ochrana protiodcizení9 Varování
Nepoužívejte tento systém, pokud
ve vozidle zůstávají cestující!
Dveře není možno zevnitř
odemknout.
Systém natrvalo zamkne (deadlock) všechny dveře. Všechny dveře
musejí být zavřené, jinak nemůže být
systém aktivován.
Jestliže bylo zapnuté zapalování,
musejí být dveře řidiče jednou
otevřeny a zavřeny, aby mohl být vůz zajištěn.
Odemknutím vozidla se deaktivuje
mechanická ochrana proti odcizení.
Toto není možné pomocí tlačítka
centrálního zamykání.
Page 39 of 305
Klíče, dveře a okna37Aktivování
Dvakrát stiskněte e na dálkovém
ovladači během pěti sekund.
Systém alarmu
Systém alarmu je v kombinaci se
systémem zamykání proti odcizení.
Monitoruje: ● dveře, zadní výklopné dveře, kapotu
● prostor pro cestující včetně sousedícího zavazadlového
prostoru
● náklon vozidla, např. při zvedání
● zapalování
Aktivace
Všechny dveře musí být zavřené a elektronický klíč systému
elektronického klíče nesmí zůstat ve
vozidle. V opačném případě nelze
systém aktivovat.
● Rádiový dálkový ovladač: aktivuje se automaticky
30 sekund po zamknutí vozidla
jedním stisknutím tlačítka e.
● Systém elektronického klíče: aktivuje se automaticky
30 sekund po zamknutí vozidla
stisknutím tlačítka na vnější klice kterýchkoli dveří.● Rádiový dálkový ovladač nebo elektronický klíč: přímo dvojím
stisknutím tlačítka e během
pěti sekund.
● Systém elektronického klíče s aktivním pasivním zamykáním:
aktivuje se krátce po provedení
pasivního zamknutí.
Poznámky
Změny v interiéru vozidla, jako
například použití potahů sedadel
a otevření oken nebo střešního
okna, mohou mít nepříznivý vliv na
funkci prostorové ochrany.
Page 40 of 305

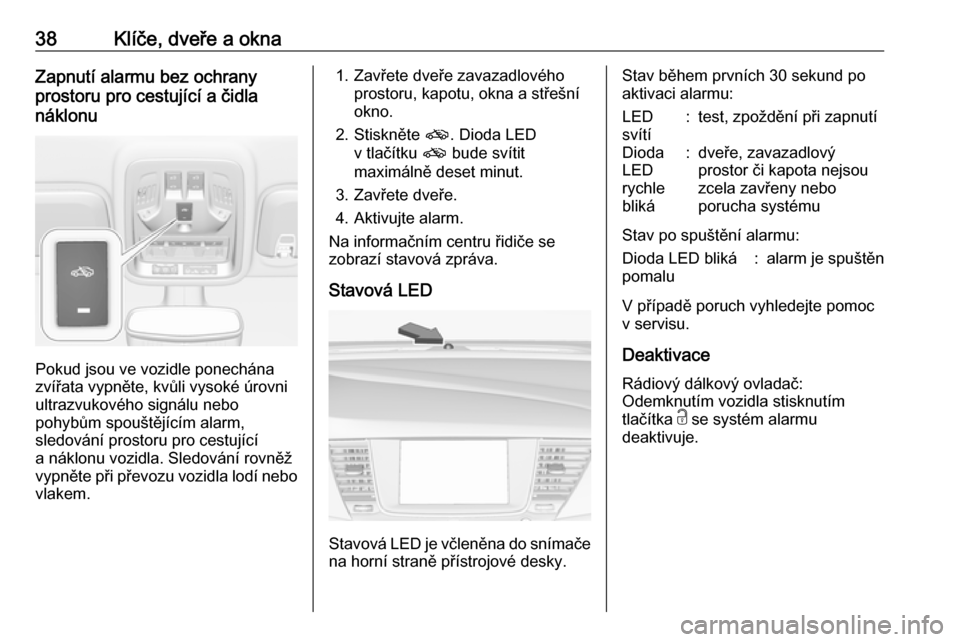

38Klíče, dveře a oknaZapnutí alarmu bez ochrany
prostoru pro cestující a čidla
náklonu
Pokud jsou ve vozidle ponechána
zvířata vypněte, kvůli vysoké úrovni
ultrazvukového signálu nebo
pohybům spouštějícím alarm,
sledování prostoru pro cestující
a náklonu vozidla. Sledování rovněž vypněte při převozu vozidla lodí nebo
vlakem.
1. Zavřete dveře zavazadlového prostoru, kapotu, okna a střešní
okno.
2. Stiskněte o. Dioda LED
v tlačítku o bude svítit
maximálně deset minut.
3. Zavřete dveře.
4. Aktivujte alarm.
Na informačním centru řidiče se
zobrazí stavová zpráva.
Stavová LED
Stavová LED je včleněna do snímače na horní straně přístrojové desky.
Stav během prvních 30 sekund po
aktivaci alarmu:LED
svítí:test, zpoždění při zapnutíDioda
LED
rychle
bliká:dveře, zavazadlový
prostor či kapota nejsou
zcela zavřeny nebo
porucha systému
Stav po spuštění alarmu:
Dioda LED bliká
pomalu:alarm je spuštěn
V případě poruch vyhledejte pomoc
v servisu.
Deaktivace
Rádiový dálkový ovladač:
Odemknutím vozidla stisknutím
tlačítka c se systém alarmu
deaktivuje.
