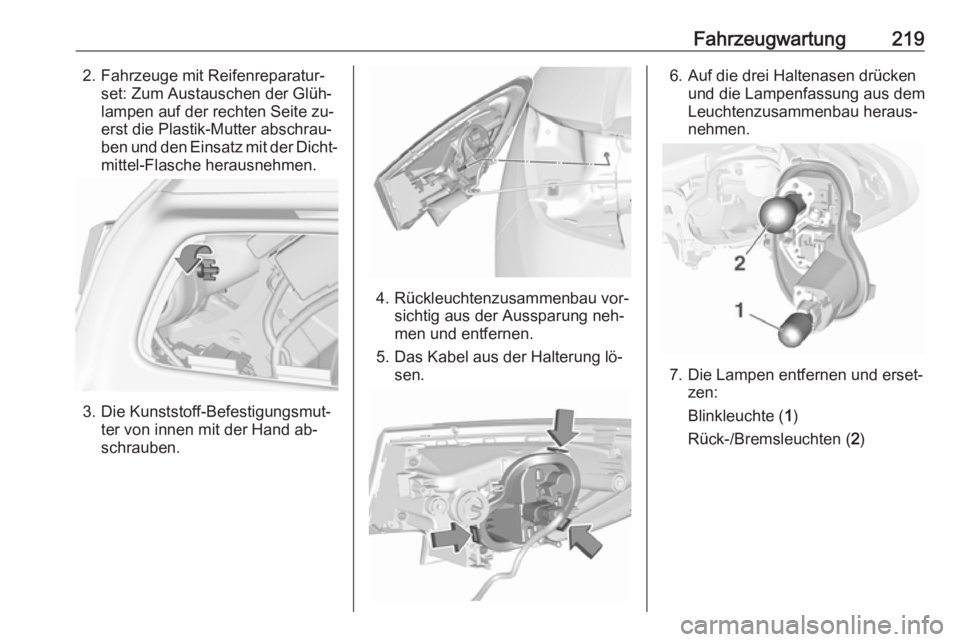

Fahrzeugwartung2192. Fahrzeuge mit Reifenreparatur‐set: Zum Austauschen der Glüh‐
lampen auf der rechten Seite zu‐
erst die Plastik-Mutter abschrau‐
ben und den Einsatz mit der Dicht‐ mittel-Flasche herausnehmen.
3. Die Kunststoff-Befestigungsmut‐ ter von innen mit der Hand ab‐
schrauben.
4. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen.
5. Das Kabel aus der Halterung lö‐ sen.
6. Auf die drei Haltenasen drückenund die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
7. Die Lampen entfernen und erset‐ zen:
Blinkleuchte ( 1)
Rück-/Bremsleuchten ( 2)

220Fahrzeugwartung

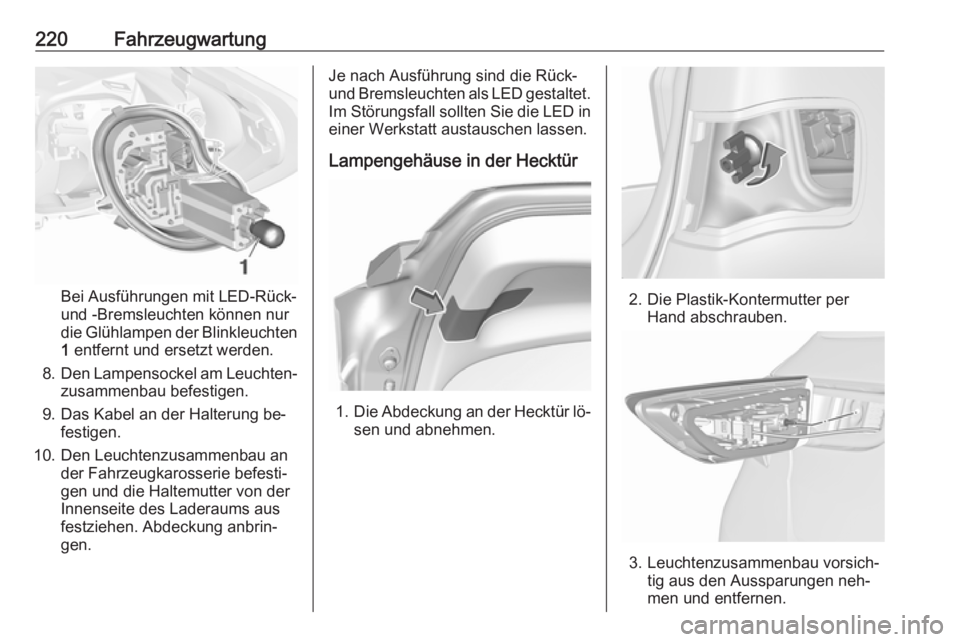

Bei Ausführungen mit LED-Rück-
und -Bremsleuchten können nur
die Glühlampen der Blinkleuchten
1 entfernt und ersetzt werden.
8. Den Lampensockel am Leuchten‐
zusammenbau befestigen.
9. Das Kabel an der Halterung be‐ festigen.
10. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemutter von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.
Je nach Ausführung sind die Rück-
und Bremsleuchten als LED gestaltet.
Im Störungsfall sollten Sie die LED in einer Werkstatt austauschen lassen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Hecktür lö‐
sen und abnehmen.
2. Die Plastik-Kontermutter per Hand abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen neh‐
men und entfernen.

Fahrzeugwartung221

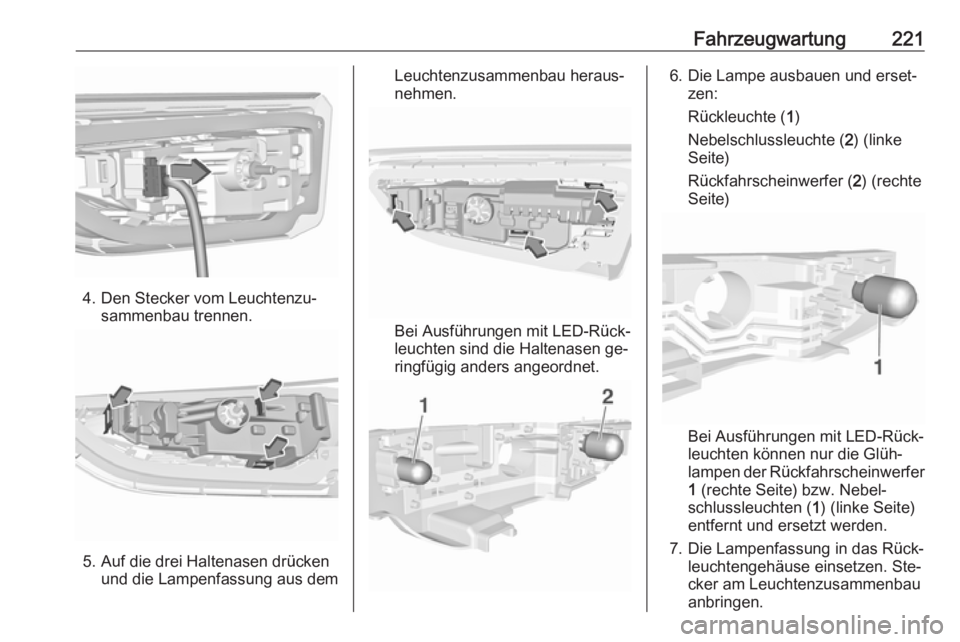

4. Den Stecker vom Leuchtenzu‐sammenbau trennen.
5. Auf die drei Haltenasen drückenund die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
Bei Ausführungen mit LED-Rück‐
leuchten sind die Haltenasen ge‐
ringfügig anders angeordnet.
6. Die Lampe ausbauen und erset‐ zen:
Rückleuchte ( 1)
Nebelschlussleuchte ( 2) (linke
Seite)
Rückfahrscheinwerfer ( 2) (rechte
Seite)
Bei Ausführungen mit LED-Rück‐
leuchten können nur die Glüh‐
lampen der Rückfahrscheinwerfer
1 (rechte Seite) bzw. Nebel‐
schlussleuchten ( 1) (linke Seite)
entfernt und ersetzt werden.
7. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen. Ste‐cker am Leuchtenzusammenbau
anbringen.

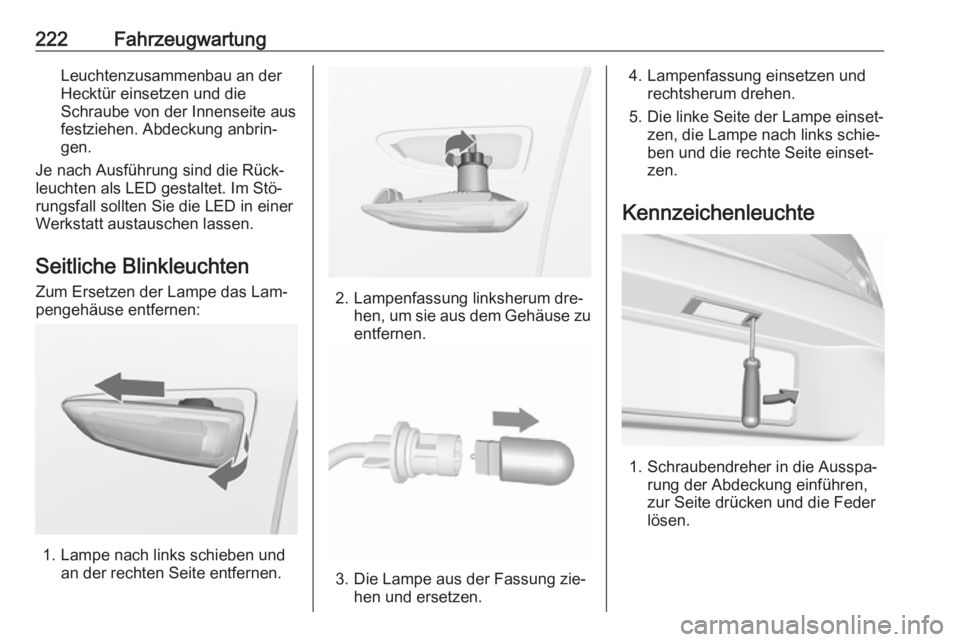

222FahrzeugwartungLeuchtenzusammenbau an derHecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Je nach Ausführung sind die Rück‐ leuchten als LED gestaltet. Im Stö‐
rungsfall sollten Sie die LED in einer
Werkstatt austauschen lassen.
Seitliche Blinkleuchten Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherum dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.

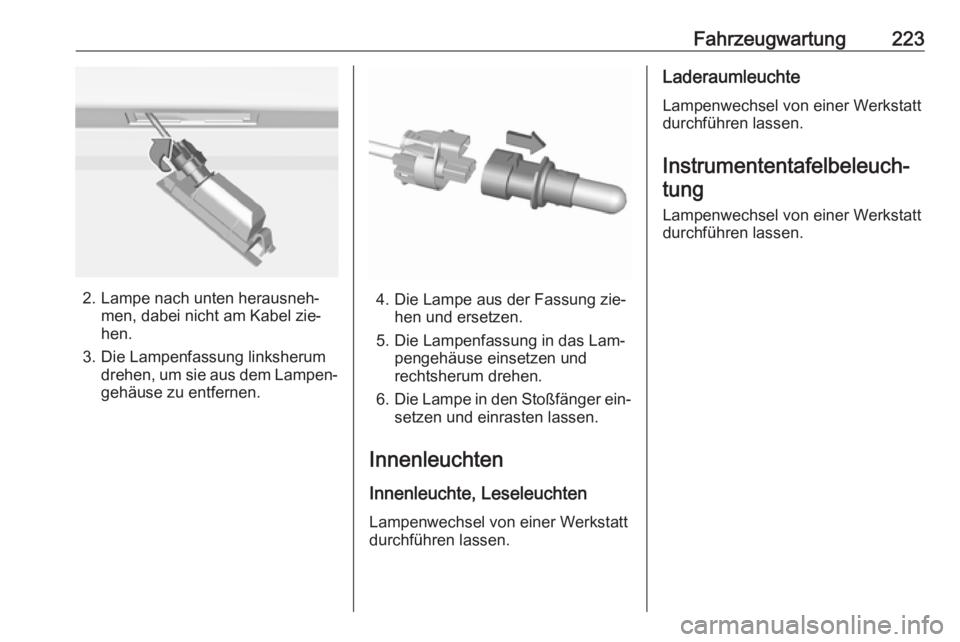

Fahrzeugwartung223
2. Lampe nach unten herausneh‐men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

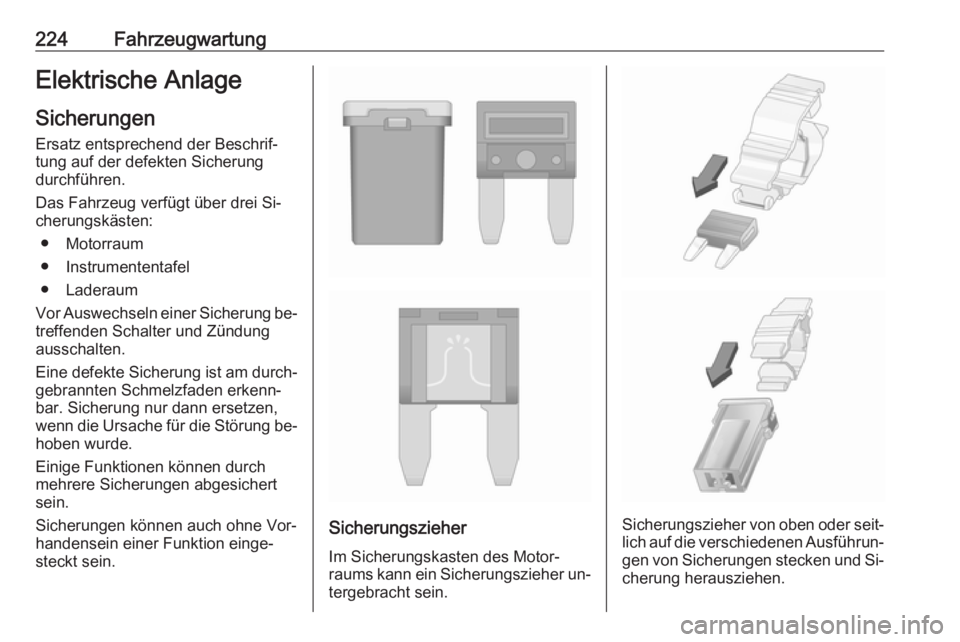

224FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.Sicherungszieher von oben oder seit‐
lich auf die verschiedenen Ausführun‐ gen von Sicherungen stecken und Si‐
cherung herausziehen.

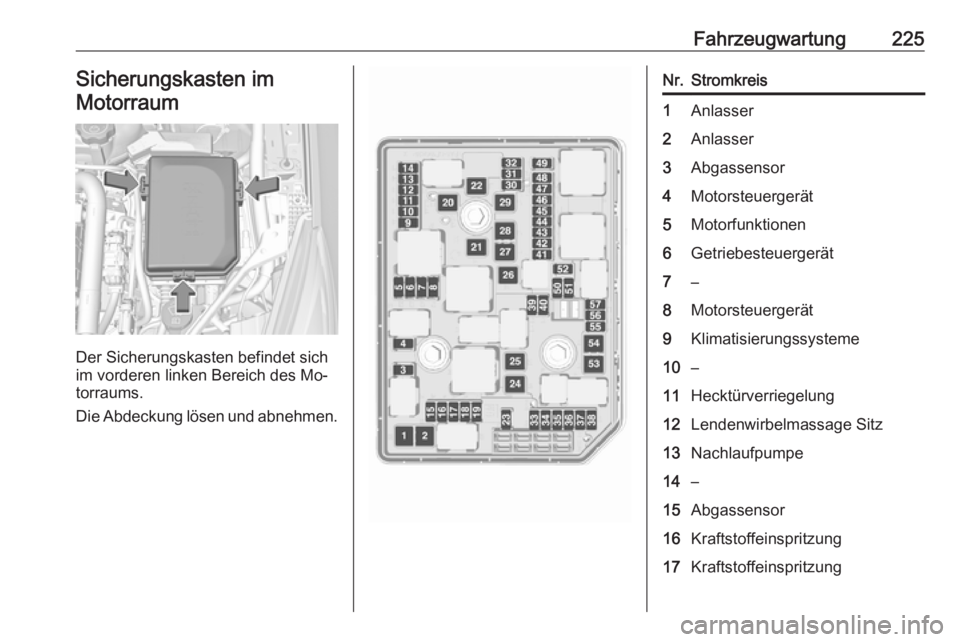

Fahrzeugwartung225Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung lösen und abnehmen.
Nr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10–11Hecktürverriegelung12Lendenwirbelmassage Sitz13Nachlaufpumpe14–15Abgassensor16Kraftstoffeinspritzung17Kraftstoffeinspritzung

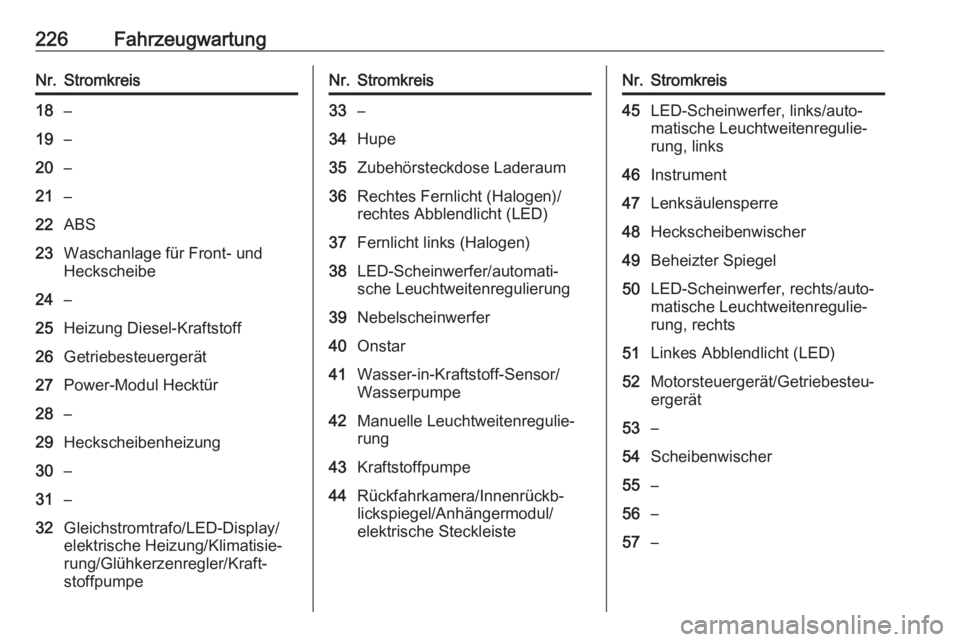

226FahrzeugwartungNr.Stromkreis18–19–20–21–22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30–31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/Glühkerzenregler/Kraft‐
stoffpumpeNr.Stromkreis33–34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelscheinwerfer40Onstar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul/
elektrische SteckleisteNr.Stromkreis45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links46Instrument47Lenksäulensperre48Heckscheibenwischer49Beheizter Spiegel50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55–56–57–

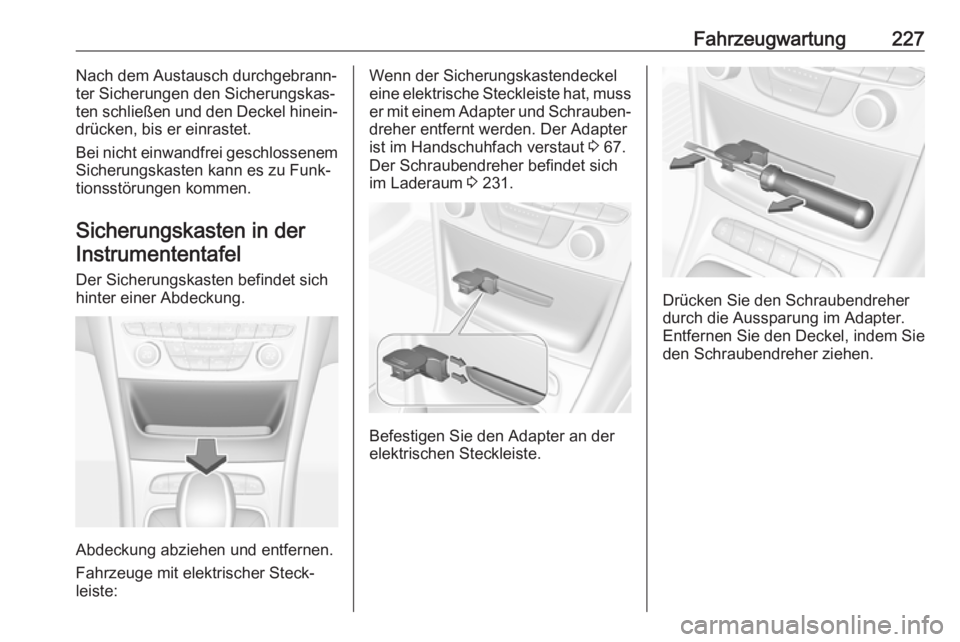

Fahrzeugwartung227Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐
drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Abdeckung abziehen und entfernen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐ dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 67.
Der Schraubendreher befindet sich
im Laderaum 3 231.
Befestigen Sie den Adapter an der
elektrischen Steckleiste.
Drücken Sie den Schraubendreher
durch die Aussparung im Adapter.
Entfernen Sie den Deckel, indem Sie
den Schraubendreher ziehen.

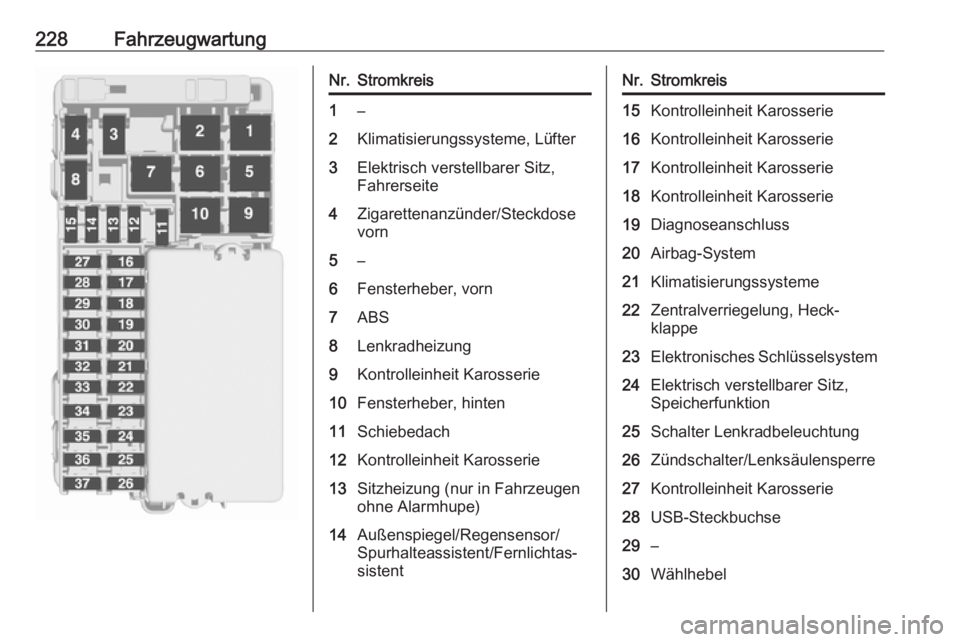

228FahrzeugwartungNr.Stromkreis1–2Klimatisierungssysteme, Lüfter3Elektrisch verstellbarer Sitz,
Fahrerseite4Zigarettenanzünder/Steckdose
vorn5–6Fensterheber, vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie10Fensterheber, hinten11Schiebedach12Kontrolleinheit Karosserie13Sitzheizung (nur in Fahrzeugen
ohne Alarmhupe)14Außenspiegel/Regensensor/
Spurhalteassistent/Fernlichtas‐
sistentNr.Stromkreis15Kontrolleinheit Karosserie16Kontrolleinheit Karosserie17Kontrolleinheit Karosserie18Kontrolleinheit Karosserie19Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Schalter Lenkradbeleuchtung26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie28USB-Steckbuchse29–30Wählhebel
