OPEL ASTRA K 2016 Manual de Instrucciones (in Spanish)

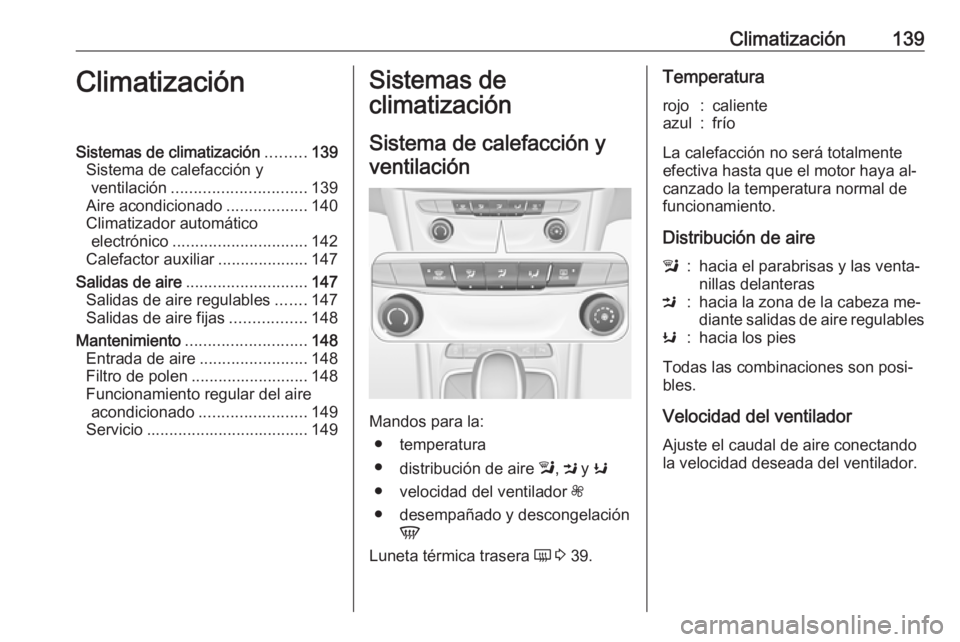

Climatización139ClimatizaciónSistemas de climatización.........139
Sistema de calefacción y ventilación .............................. 139
Aire acondicionado ..................140
Climatizador automático electrónico .............................. 142
Calefactor auxiliar ....................147
Salidas de aire ........................... 147
Salidas de aire regulables .......147
Salidas de aire fijas .................148
Mantenimiento ........................... 148
Entrada de aire ........................148
Filtro de polen .......................... 148
Funcionamiento regular del aire acondicionado ........................ 149
Servicio .................................... 149Sistemas de
climatización
Sistema de calefacción y ventilación
Mandos para la: ● temperatura
● distribución de aire l, M y K
● velocidad del ventilador Z
● desempañado y descongelación V
Luneta térmica trasera Ü 3 39.
Temperaturarojo:calienteazul:frío
La calefacción no será totalmente
efectiva hasta que el motor haya al‐
canzado la temperatura normal de
funcionamiento.
Distribución de aire
l:hacia el parabrisas y las venta‐
nillas delanterasM:hacia la zona de la cabeza me‐
diante salidas de aire regulablesK:hacia los pies
Todas las combinaciones son posi‐
bles.
Velocidad del ventilador Ajuste el caudal de aire conectando
la velocidad deseada del ventilador.

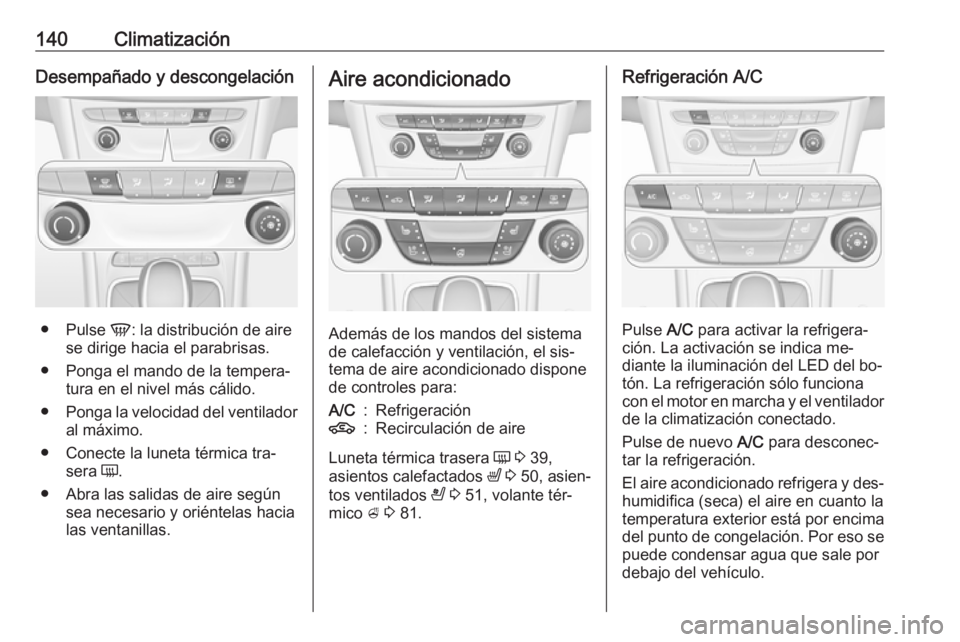

140ClimatizaciónDesempañado y descongelación
●Pulse V: la distribución de aire
se dirige hacia el parabrisas.
● Ponga el mando de la tempera‐ tura en el nivel más cálido.
● Ponga la velocidad del ventilador
al máximo.
● Conecte la luneta térmica tra‐ sera Ü.
● Abra las salidas de aire según sea necesario y oriéntelas hacia
las ventanillas.
Aire acondicionado
Además de los mandos del sistema
de calefacción y ventilación, el sis‐
tema de aire acondicionado dispone
de controles para:
A/C:Refrigeración4:Recirculación de aire
Luneta térmica trasera Ü 3 39,
asientos calefactados ß 3 50, asien‐
tos ventilados A 3 51, volante tér‐
mico A 3 81.
Refrigeración A/C
Pulse A/C para activar la refrigera‐
ción. La activación se indica me‐
diante la iluminación del LED del bo‐ tón. La refrigeración sólo funciona
con el motor en marcha y el ventilador de la climatización conectado.
Pulse de nuevo A/C para desconec‐
tar la refrigeración.
El aire acondicionado refrigera y des‐
humidifica (seca) el aire en cuanto la
temperatura exterior está por encima del punto de congelación. Por eso se
puede condensar agua que sale por
debajo del vehículo.

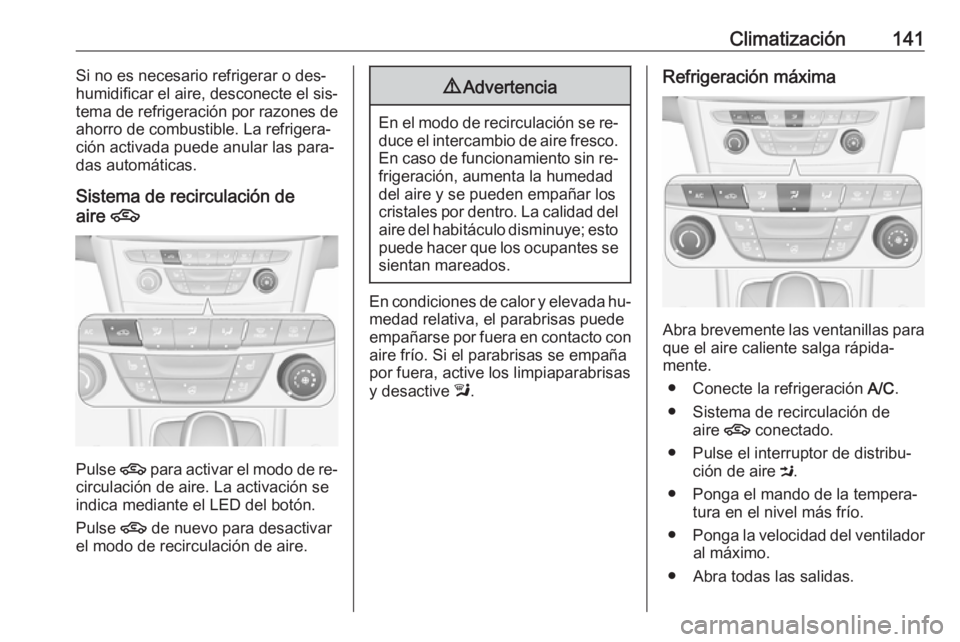

Climatización141Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de
ahorro de combustible. La refrigera‐
ción activada puede anular las para‐
das automáticas.
Sistema de recirculación de
aire 4
Pulse 4
para activar el modo de re‐
circulación de aire. La activación se
indica mediante el LED del botón.
Pulse 4 de nuevo para desactivar
el modo de recirculación de aire.
9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones de calor y elevada hu‐ medad relativa, el parabrisas puede
empañarse por fuera en contacto con
aire frío. Si el parabrisas se empaña
por fuera, active los limpiaparabrisas
y desactive l.
Refrigeración máxima
Abra brevemente las ventanillas para
que el aire caliente salga rápida‐
mente.
● Conecte la refrigeración A/C.
● Sistema de recirculación de aire 4 conectado.
● Pulse el interruptor de distribu‐ ción de aire M.
● Ponga el mando de la tempera‐ tura en el nivel más frío.
● Ponga la velocidad del ventilador
al máximo.
● Abra todas las salidas.

142ClimatizaciónDesempañado y descongelación
de los cristales V
●
Pulse V: la distribución de aire
se dirige hacia el parabrisas.
● Ponga la velocidad del ventilador
al máximo.
● Ponga el mando de la tempera‐ tura en el nivel más cálido.
● Conecte la luneta térmica tra‐ sera Ü.
● Abra las salidas de aire según sea necesario y oriéntelas hacia
las ventanillas.
Nota
Si se pulsa V con el motor en mar‐
cha, se anulará la parada automá‐
tica (Autostop) hasta que se vuelva
a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se anu‐
lará la parada automática (Autostop)
hasta que se vuelva a pulsar l o
hasta que se apague el ventilador.
Si se pulsa V mientras el motor
está en una parada automática (Au‐
tostop), se volverá a arrancar el mo‐
tor automáticamente.
Si se pulsa l con el ventilador co‐
nectado mientras el motor está en
una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 156.
Climatizador automático electrónico
El climatizador de doble zona permite
regular diferentes temperaturas para
el lado del conductor y el acompa‐ ñante.En modo automático, la temperatura, la velocidad del ventilador y la distri‐
bución del aire se regulan automáti‐
camente.
Mandos para la:
● temperatura en el lado del con‐ ductor
● distribución de aire l M K
● velocidad del ventilador Z
● temperatura en el lado del acom‐
pañante
● encendido o apagado del sis‐ tema ON/OFF
● refrigeración A/C
● modo automático AUTO

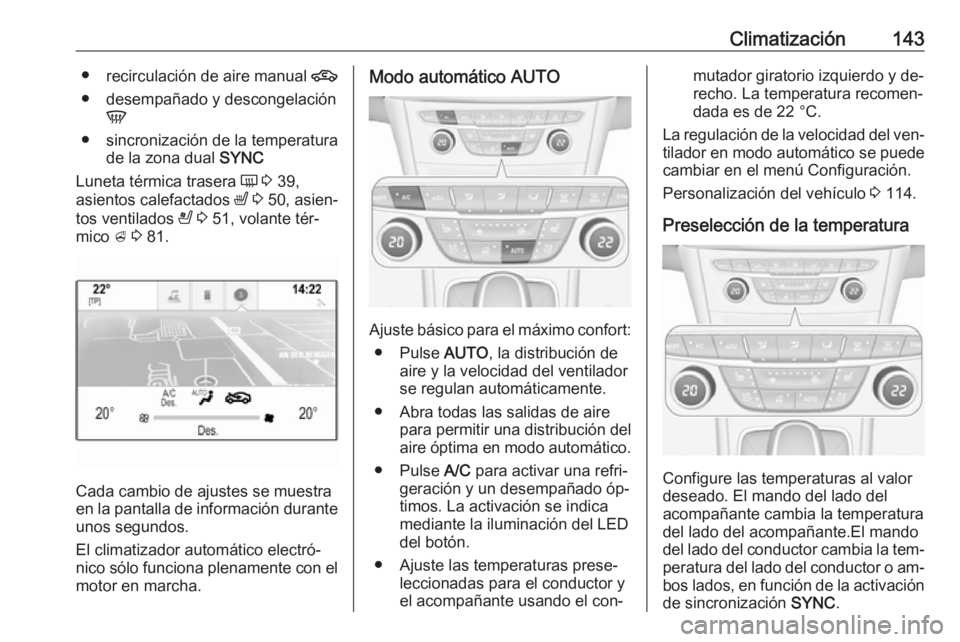

Climatización143●recirculación de aire manual 4
● desempañado y descongelación V
● sincronización de la temperatura de la zona dual SYNC
Luneta térmica trasera Ü 3 39,
asientos calefactados ß 3 50, asien‐
tos ventilados A 3 51, volante tér‐
mico A 3 81.
Cada cambio de ajustes se muestra
en la pantalla de información durante unos segundos.
El climatizador automático electró‐
nico sólo funciona plenamente con el
motor en marcha.
Modo automático AUTO
Ajuste básico para el máximo confort:
● Pulse AUTO, la distribución de
aire y la velocidad del ventilador
se regulan automáticamente.
● Abra todas las salidas de aire para permitir una distribución del
aire óptima en modo automático.
● Pulse A/C para activar una refri‐
geración y un desempañado óp‐
timos. La activación se indica
mediante la iluminación del LED
del botón.
● Ajuste las temperaturas prese‐ leccionadas para el conductor y
el acompañante usando el con‐
mutador giratorio izquierdo y de‐ recho. La temperatura recomen‐
dada es de 22 °C.
La regulación de la velocidad del ven‐
tilador en modo automático se puede
cambiar en el menú Configuración.
Personalización del vehículo 3 114.
Preselección de la temperatura
Configure las temperaturas al valor
deseado. El mando del lado del
acompañante cambia la temperatura
del lado del acompañante.El mando
del lado del conductor cambia la tem‐
peratura del lado del conductor o am‐
bos lados, en función de la activación de sincronización SYNC.

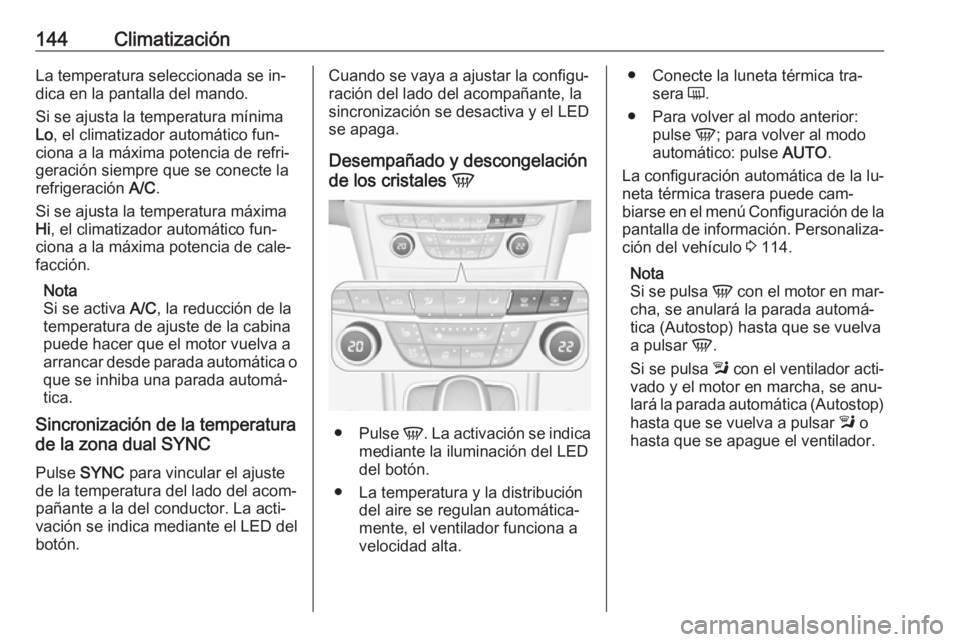

144ClimatizaciónLa temperatura seleccionada se in‐
dica en la pantalla del mando.
Si se ajusta la temperatura mínima
Lo , el climatizador automático fun‐
ciona a la máxima potencia de refri‐
geración siempre que se conecte la
refrigeración A/C.
Si se ajusta la temperatura máxima Hi , el climatizador automático fun‐
ciona a la máxima potencia de cale‐ facción.
Nota
Si se activa A/C, la reducción de la
temperatura de ajuste de la cabina
puede hacer que el motor vuelva a
arrancar desde parada automática o
que se inhiba una parada automá‐
tica.
Sincronización de la temperatura
de la zona dual SYNC
Pulse SYNC para vincular el ajuste
de la temperatura del lado del acom‐
pañante a la del conductor. La acti‐
vación se indica mediante el LED del botón.Cuando se vaya a ajustar la configu‐ración del lado del acompañante, la
sincronización se desactiva y el LED
se apaga.
Desempañado y descongelación
de los cristales V
●
Pulse V. La activación se indica
mediante la iluminación del LED
del botón.
● La temperatura y la distribución del aire se regulan automática‐
mente, el ventilador funciona a
velocidad alta.
● Conecte la luneta térmica tra‐
sera Ü.
● Para volver al modo anterior: pulse V; para volver al modo
automático: pulse AUTO.
La configuración automática de la lu‐
neta térmica trasera puede cam‐
biarse en el menú Configuración de la pantalla de información. Personaliza‐ ción del vehículo 3 114.
Nota
Si se pulsa V con el motor en mar‐
cha, se anulará la parada automá‐
tica (Autostop) hasta que se vuelva
a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se anu‐
lará la parada automática (Autostop)
hasta que se vuelva a pulsar l o
hasta que se apague el ventilador.

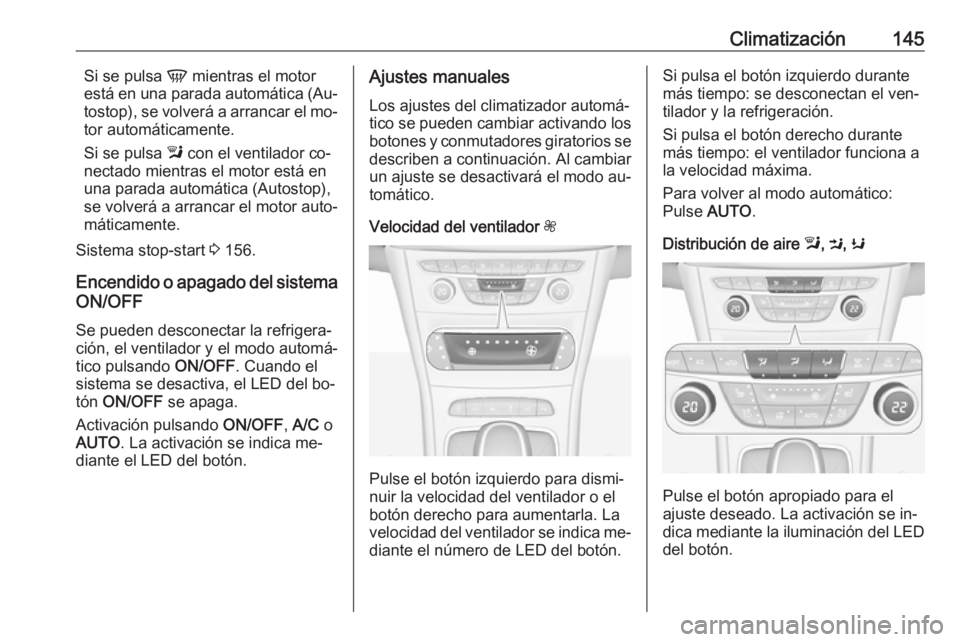

Climatización145Si se pulsa V mientras el motor
está en una parada automática (Au‐
tostop), se volverá a arrancar el mo‐
tor automáticamente.
Si se pulsa l con el ventilador co‐
nectado mientras el motor está en
una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 156.
Encendido o apagado del sistema ON/OFF
Se pueden desconectar la refrigera‐
ción, el ventilador y el modo automá‐
tico pulsando ON/OFF. Cuando el
sistema se desactiva, el LED del bo‐
tón ON/OFF se apaga.
Activación pulsando ON/OFF, A/C o
AUTO . La activación se indica me‐
diante el LED del botón.Ajustes manuales
Los ajustes del climatizador automá‐
tico se pueden cambiar activando los
botones y conmutadores giratorios se describen a continuación. Al cambiar
un ajuste se desactivará el modo au‐
tomático.
Velocidad del ventilador Z
Pulse el botón izquierdo para dismi‐
nuir la velocidad del ventilador o el
botón derecho para aumentarla. La
velocidad del ventilador se indica me‐ diante el número de LED del botón.
Si pulsa el botón izquierdo durante
más tiempo: se desconectan el ven‐
tilador y la refrigeración.
Si pulsa el botón derecho durante
más tiempo: el ventilador funciona a
la velocidad máxima.
Para volver al modo automático:
Pulse AUTO.
Distribución de aire l, M , K
Pulse el botón apropiado para el
ajuste deseado. La activación se in‐
dica mediante la iluminación del LED
del botón.

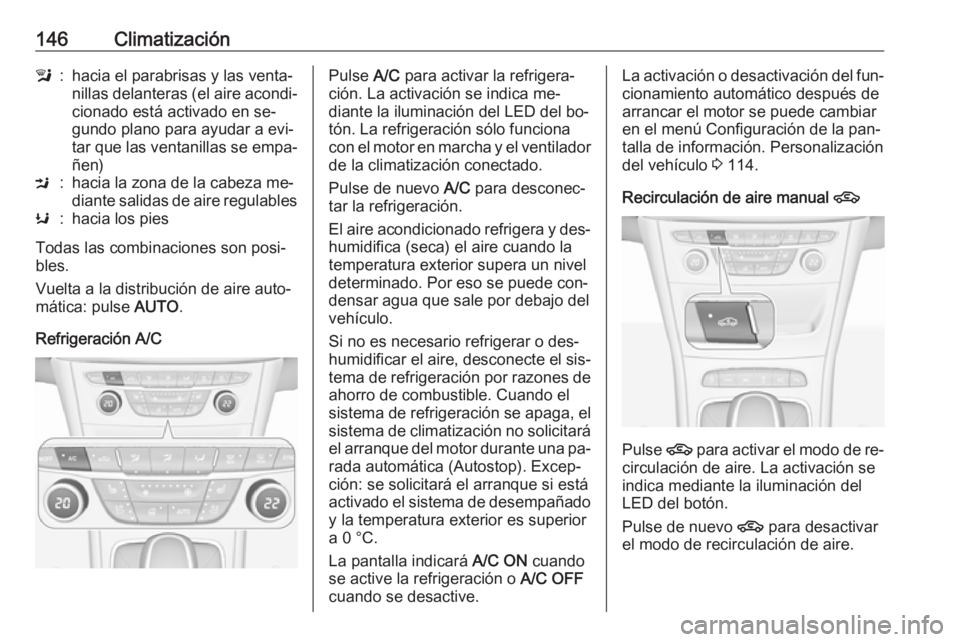

146Climatizaciónl:hacia el parabrisas y las venta‐
nillas delanteras (el aire acondi‐
cionado está activado en se‐
gundo plano para ayudar a evi‐
tar que las ventanillas se empa‐ ñen)M:hacia la zona de la cabeza me‐
diante salidas de aire regulablesK:hacia los pies
Todas las combinaciones son posi‐
bles.
Vuelta a la distribución de aire auto‐
mática: pulse AUTO.
Refrigeración A/C
Pulse A/C para activar la refrigera‐
ción. La activación se indica me‐
diante la iluminación del LED del bo‐ tón. La refrigeración sólo funciona
con el motor en marcha y el ventilador de la climatización conectado.
Pulse de nuevo A/C para desconec‐
tar la refrigeración.
El aire acondicionado refrigera y des‐
humidifica (seca) el aire cuando la
temperatura exterior supera un nivel
determinado. Por eso se puede con‐
densar agua que sale por debajo del
vehículo.
Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de
ahorro de combustible. Cuando el
sistema de refrigeración se apaga, el
sistema de climatización no solicitará el arranque del motor durante una pa‐
rada automática (Autostop). Excep‐
ción: se solicitará el arranque si está
activado el sistema de desempañado
y la temperatura exterior es superior
a 0 °C.
La pantalla indicará A/C ON cuando
se active la refrigeración o A/C OFF
cuando se desactive.La activación o desactivación del fun‐
cionamiento automático después de
arrancar el motor se puede cambiar
en el menú Configuración de la pan‐
talla de información. Personalización
del vehículo 3 114.
Recirculación de aire manual 4
Pulse
4 para activar el modo de re‐
circulación de aire. La activación se
indica mediante la iluminación del
LED del botón.
Pulse de nuevo 4 para desactivar
el modo de recirculación de aire.

Climatización1479Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones de calor y elevada hu‐ medad relativa, el parabrisas puede
empañarse por fuera en contacto con
aire frío. Si el parabrisas se empaña
por fuera, active los limpiaparabrisas
y desactive l.
Recirculación de aire automática
Un sensor de humedad cambia auto‐
máticamente al aire externo si la hu‐
medad del aire del interior es dema‐
siado alta.
Ajustes básicos
Algunos ajustes pueden cambiarse
en el menú Configuración de la pan‐
talla de información. Personalización
del vehículo 3 114.
Calefactor auxiliar Calefactor de aire
El sistema Quickheat es un calefactor
eléctrico auxiliar que calienta el aire
del habitáculo más rápidamente.Salidas de aire
Salidas de aire regulables Al menos debe abrirse una salida de
aire cuando la refrigeración está en‐
cendida.
Para abrir la salida de aire, gire la
rueda moleteada hacia el símbolo W
más grande. Ajuste el caudal de aire de la salida de ventilación girando la
rueda de ajuste.

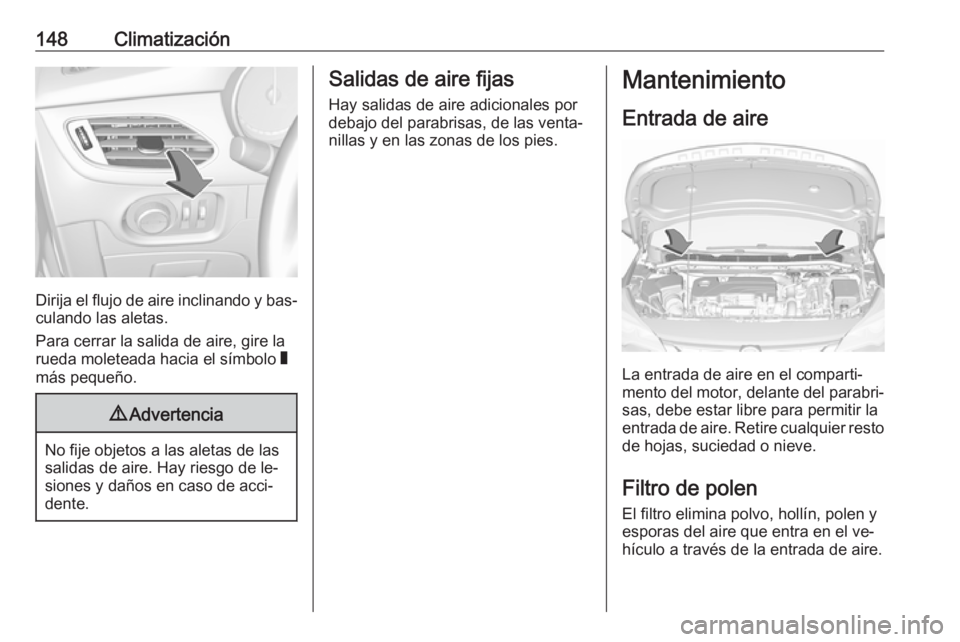

148Climatización
Dirija el flujo de aire inclinando y bas‐
culando las aletas.
Para cerrar la salida de aire, gire la
rueda moleteada hacia el símbolo W
más pequeño.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de le‐
siones y daños en caso de acci‐
dente.
Salidas de aire fijas
Hay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.Mantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Filtro de polen
El filtro elimina polvo, hollín, polen y
esporas del aire que entra en el ve‐ hículo a través de la entrada de aire.
