OPEL ASTRA K 2016 Ohjekirja (in Finnish)

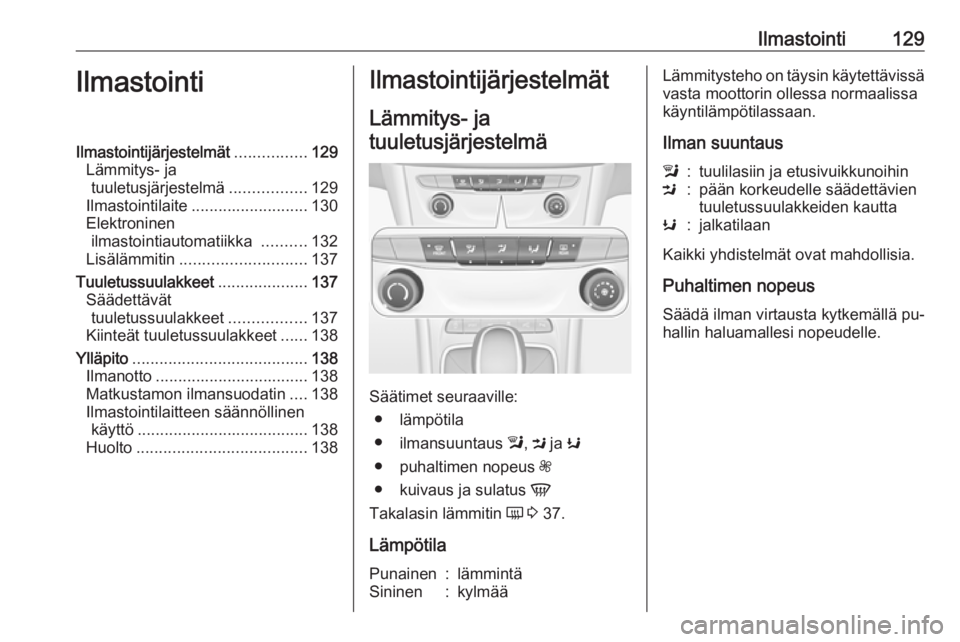

Ilmastointi129IlmastointiIlmastointijärjestelmät................129
Lämmitys- ja tuuletusjärjestelmä .................129
Ilmastointilaite .......................... 130
Elektroninen ilmastointiautomatiikka ..........132
Lisälämmitin ............................ 137
Tuuletussuulakkeet ....................137
Säädettävät tuuletussuulakkeet .................137
Kiinteät tuuletussuulakkeet ......138
Ylläpito ....................................... 138
Ilmanotto .................................. 138
Matkustamon ilmansuodatin ....138
Ilmastointilaitteen säännöllinen käyttö ...................................... 138
Huolto ...................................... 138Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus l, M ja K
● puhaltimen nopeus Z
● kuivaus ja sulatus V
Takalasin lämmitin Ü 3 37.
Lämpötila
Punainen:lämmintäSininen:kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntausl:tuulilasiin ja etusivuikkunoihinM:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.

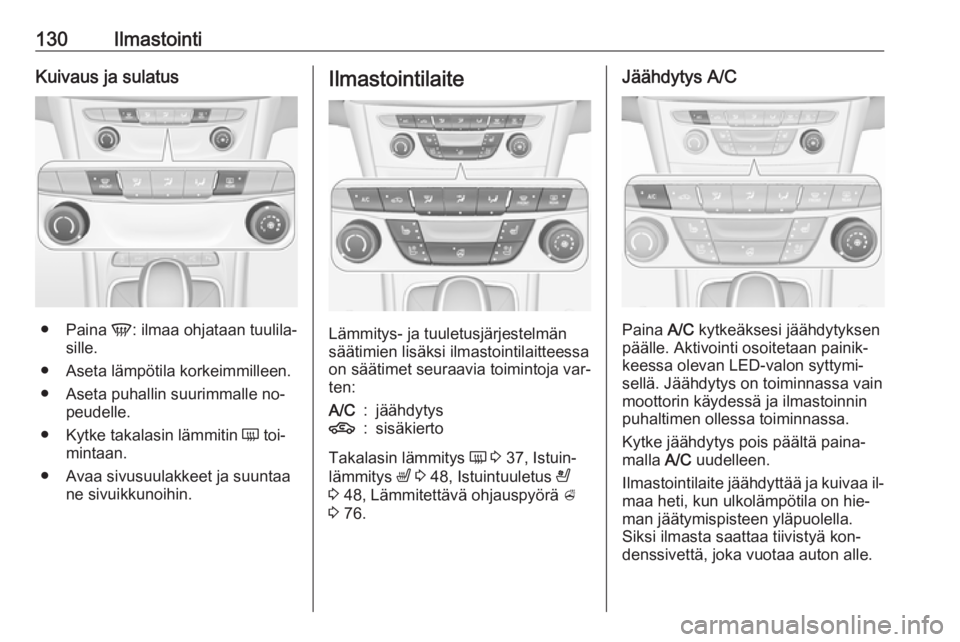

130IlmastointiKuivaus ja sulatus
●Paina V: ilmaa ohjataan tuulila‐
sille.
● Aseta lämpötila korkeimmilleen. ● Aseta puhallin suurimmalle no‐ peudelle.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän
säätimien lisäksi ilmastointilaitteessa
on säätimet seuraavia toimintoja var‐
ten:
A/C:jäähdytys4:sisäkierto
Takalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 48, Istuintuuletus A
3 48, Lämmitettävä ohjauspyörä A
3 76.
Jäähdytys A/C
Paina A/C kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevan LED-valon syttymi‐
sellä. Jäähdytys on toiminnassa vain moottorin käydessä ja ilmastoinnin
puhaltimen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla A/C uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa il‐
maa heti, kun ulkolämpötila on hie‐
man jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kon‐
denssivettä, joka vuotaa auton alle.

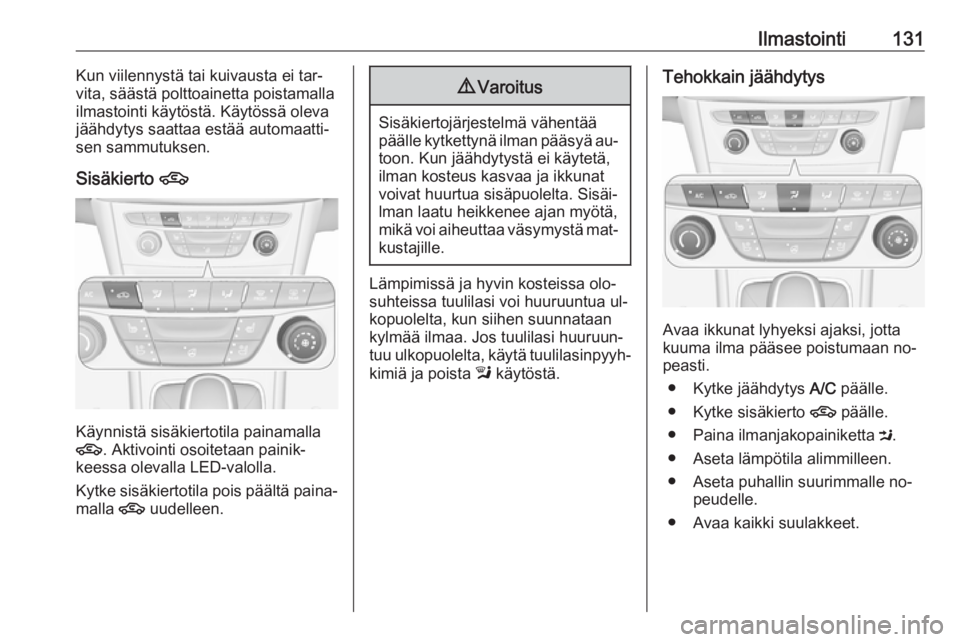

Ilmastointi131Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Käytössä oleva
jäähdytys saattaa estää automaatti‐
sen sammutuksen.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla.
Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.
9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja poista l käytöstä.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
● Kytke jäähdytys A/C päälle.
● Kytke sisäkierto 4 päälle.
● Paina ilmanjakopainiketta M.
● Aseta lämpötila alimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Avaa kaikki suulakkeet.

132IlmastointiIkkunoiden kuivaus ja sulatus V
●
Paina V: ilmaa ohjataan tuulila‐
sille.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin käy‐ dessä, Autostop-toiminto on estet‐
tynä, kunnes painiketta l painetaan
uudelleen tai puhallin sammutetaan.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 145.
Elektroninen
ilmastointiautomatiikka
Kaksivyöhykkeinen ilmastointi mah‐
dollistaa eri lämpötilasäädöt kuljetta‐
jan ja etumatkustajan puolella.Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilmansuun‐
tausta säädetään automaattisesti.
Säätimet seuraaville:
● lämpötila kuljettajan puolella
● ilmansuuntaus l M K
● puhaltimen nopeus Z
● lämpötila etumatkustajan puo‐ lella
● järjestelmän kytkeminen päälle/ pois ON/OFF
● jäähdytys A/C
● automaattitoiminta AUTO
● käsivalintainen ilman sisäkierto 4

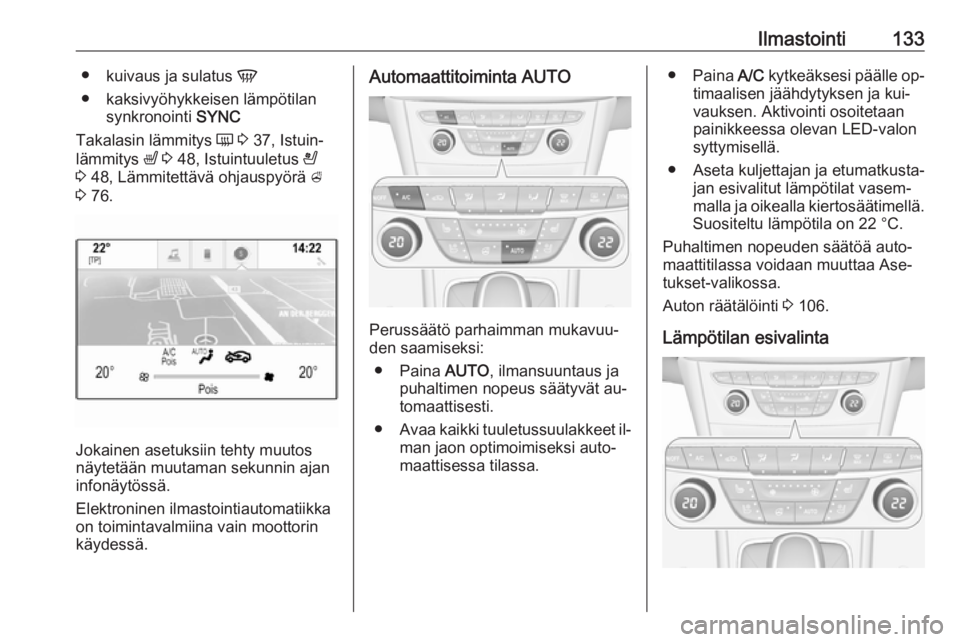

Ilmastointi133●kuivaus ja sulatus V
● kaksivyöhykkeisen lämpötilan synkronointi SYNC
Takalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 48, Istuintuuletus A
3 48, Lämmitettävä ohjauspyörä A
3 76.
Jokainen asetuksiin tehty muutos
näytetään muutaman sekunnin ajan infonäytössä.
Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin
käydessä.
Automaattitoiminta AUTO
Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Paina AUTO, ilmansuuntaus ja
puhaltimen nopeus säätyvät au‐ tomaattisesti.
● Avaa kaikki tuuletussuulakkeet il‐
man jaon optimoimiseksi auto‐ maattisessa tilassa.
● Paina A/C kytkeäksesi päälle op‐
timaalisen jäähdytyksen ja kui‐
vauksen. Aktivointi osoitetaan
painikkeessa olevan LED-valon
syttymisellä.
● Aseta kuljettajan ja etumatkusta‐ jan esivalitut lämpötilat vasem‐
malla ja oikealla kiertosäätimellä.
Suositeltu lämpötila on 22 °C.
Puhaltimen nopeuden säätöä auto‐ maattitilassa voidaan muuttaa Ase‐
tukset-valikossa.
Auton räätälöinti 3 106.
Lämpötilan esivalinta

134IlmastointiAseta lämpötilat haluttuun arvoon.
Matkustajan puoleinen säädin säätää lämpötilaa matkustajan puolella.Kul‐
jettajan puoleinen säädin säätää läm‐ pötilaa kuljettajan puolella tai molem‐
milla puolilla, riippuen synkronoinnin
SYNC aktivoinnista.
Valittu lämpötila näkyy säätimen näy‐
tössä.
Jos minimilämpötila Lo on asetettu, il‐
mastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
A/C kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla läm‐
mitysteholla.
Huomautus
Jos A/C on käytössä, ohjaamoon
asetetun lämpötilan alentaminen voi aiheuttaa moottorin käynnistymisen
Autostop-tilasta tai estää Autostop- toiminnon.
Kaksivyöhykkeisen lämpötilan
synkronointi SYNC
Yhdistä etumatkustajan puolen läm‐
pötila-asetus kuljettajan puoleen pai‐
namalla SYNC. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.Kun matkustajan puolen asetuksia säädetään, synkronointi kytkeytyy
pois päältä ja LED sammuu.
Ikkunoiden kuivaus ja sulatus V
●
Paina V. Aktivointi osoitetaan
painikkeessa olevan LED-valon
syttymisellä.
● Lämpötila ja ilman suuntaus sää‐
tyvät automaattisesti ja puhallin
toimii suurella nopeudella.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Edelliseen tilaan palaaminen: paina V, automaattitoimintaan
palaaminen: paina AUTO.
Takalasin automaattisen lämmityk‐
sen asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 106.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin käy‐ dessä, Autostop-toiminto on estet‐
tynä, kunnes painiketta l painetaan
uudelleen tai puhallin sammutetaan.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐
rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 145.

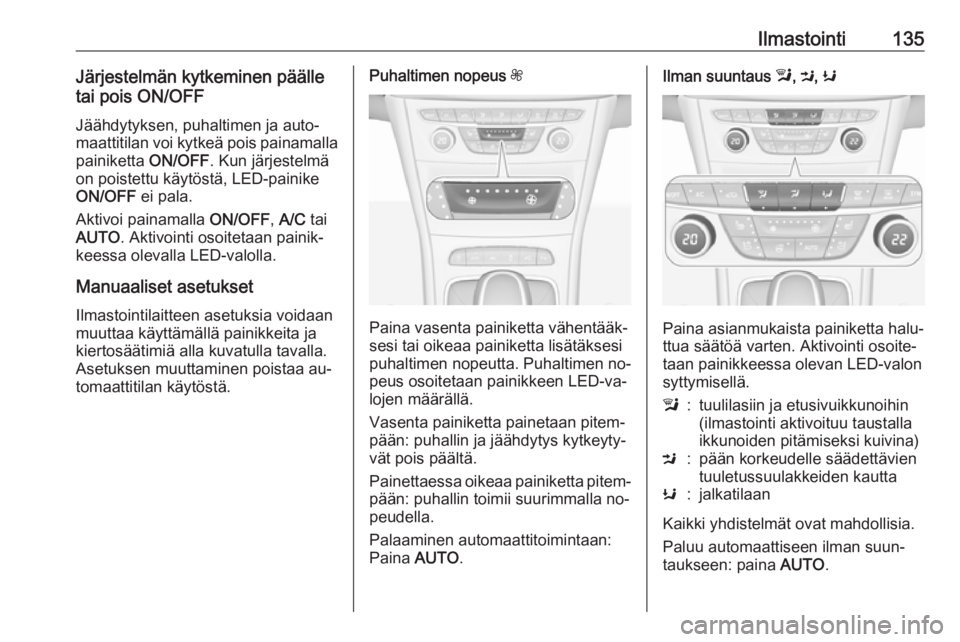

Ilmastointi135Järjestelmän kytkeminen päälle
tai pois ON/OFF
Jäähdytyksen, puhaltimen ja auto‐
maattitilan voi kytkeä pois painamalla
painiketta ON/OFF. Kun järjestelmä
on poistettu käytöstä, LED-painike
ON/OFF ei pala.
Aktivoi painamalla ON/OFF, A/C tai
AUTO . Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla.
Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan
muuttaa käyttämällä painikkeita ja
kiertosäätimiä alla kuvatulla tavalla.
Asetuksen muuttaminen poistaa au‐
tomaattitilan käytöstä.Puhaltimen nopeus Z
Paina vasenta painiketta vähentääk‐
sesi tai oikeaa painiketta lisätäksesi
puhaltimen nopeutta. Puhaltimen no‐
peus osoitetaan painikkeen LED-va‐
lojen määrällä.
Vasenta painiketta painetaan pitem‐
pään: puhallin ja jäähdytys kytkeyty‐
vät pois päältä.
Painettaessa oikeaa painiketta pitem‐
pään: puhallin toimii suurimmalla no‐
peudella.
Palaaminen automaattitoimintaan:
Paina AUTO.
Ilman suuntaus l, M , K
Paina asianmukaista painiketta halu‐
ttua säätöä varten. Aktivointi osoite‐
taan painikkeessa olevan LED-valon
syttymisellä.
l:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan
Kaikki yhdistelmät ovat mahdollisia.
Paluu automaattiseen ilman suun‐
taukseen: paina AUTO.

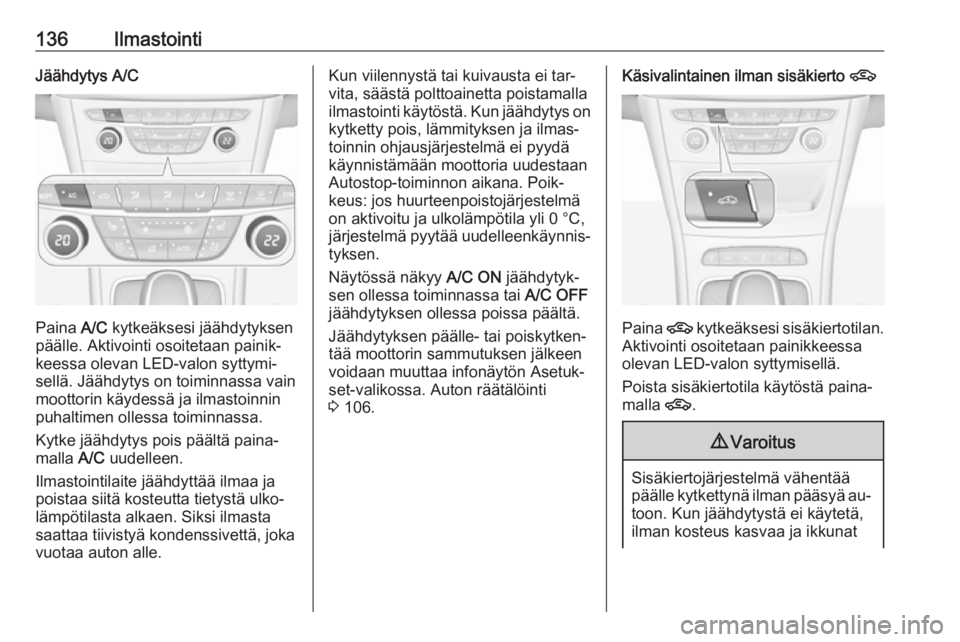

136IlmastointiJäähdytys A/C
Paina A/C kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevan LED-valon syttymi‐
sellä. Jäähdytys on toiminnassa vain moottorin käydessä ja ilmastoinnin
puhaltimen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla A/C uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Kun jäähdytys on
kytketty pois, lämmityksen ja ilmas‐
toinnin ohjausjärjestelmä ei pyydä
käynnistämään moottoria uudestaan
Autostop-toiminnon aikana. Poik‐
keus: jos huurteenpoistojärjestelmä
on aktivoitu ja ulkolämpötila yli 0 °C,
järjestelmä pyytää uudelleenkäynnis‐
tyksen.
Näytössä näkyy A/C ON jäähdytyk‐
sen ollessa toiminnassa tai A/C OFF
jäähdytyksen ollessa poissa päältä.
Jäähdytyksen päälle- tai poiskytken‐
tää moottorin sammutuksen jälkeen
voidaan muuttaa infonäytön Asetuk‐
set-valikossa. Auton räätälöinti
3 106.Käsivalintainen ilman sisäkierto 4
Paina 4 kytkeäksesi sisäkiertotilan.
Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä.
Poista sisäkiertotila käytöstä paina‐
malla 4.
9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat

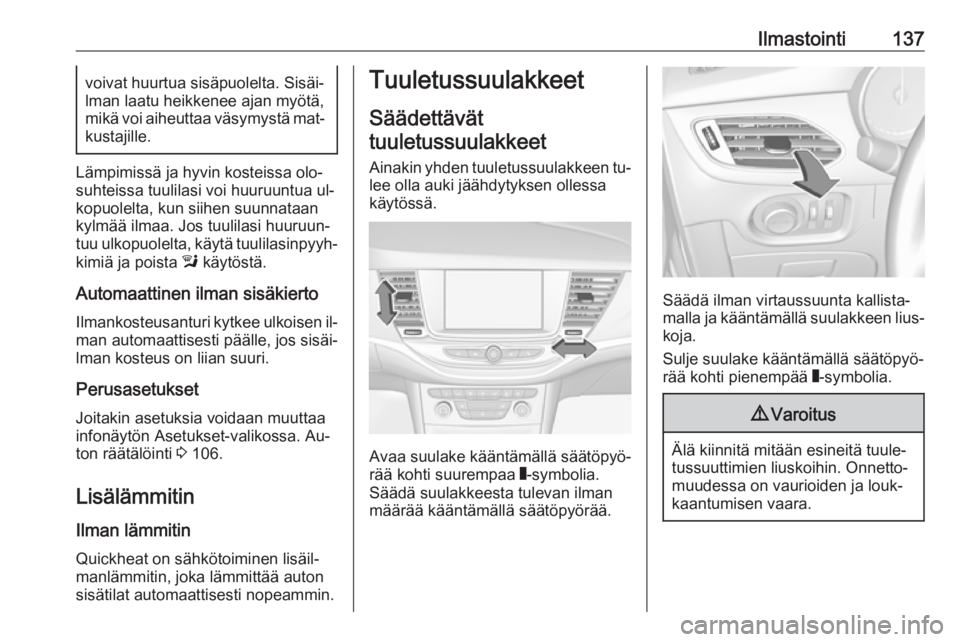

Ilmastointi137voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja poista l käytöstä.
Automaattinen ilman sisäkierto
Ilmankosteusanturi kytkee ulkoisen il‐
man automaattisesti päälle, jos sisäi‐
lman kosteus on liian suuri.
Perusasetukset
Joitakin asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 106.
Lisälämmitin
Ilman lämmitin Quickheat on sähkötoiminen lisäil‐manlämmitin, joka lämmittää auton
sisätilat automaattisesti nopeammin.
Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Ainakin yhden tuuletussuulakkeen tu‐
lee olla auki jäähdytyksen ollessa
käytössä.
Avaa suulake kääntämällä säätöpyö‐
rää kohti suurempaa W-symbolia.
Säädä suulakkeesta tulevan ilman
määrää kääntämällä säätöpyörää.
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.
Sulje suulake kääntämällä säätöpyö‐ rää kohti pienempää W-symbolia.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.

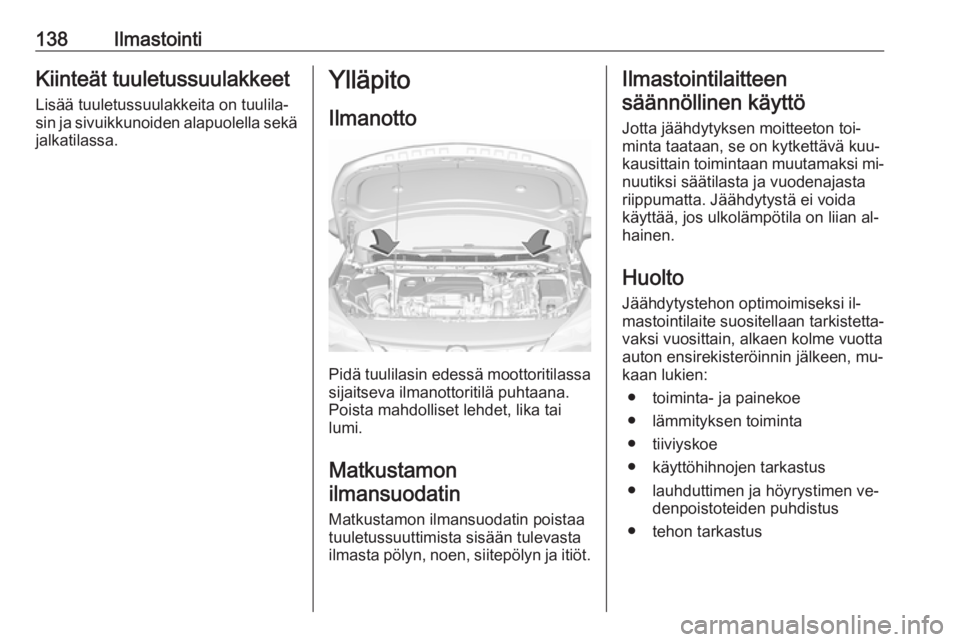

138IlmastointiKiinteät tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.Ylläpito
Ilmanotto
Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana.
Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon ilmansuodatin
Matkustamon ilmansuodatin poistaa
tuuletussuuttimista sisään tulevasta
ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐ nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto Jäähdytystehon optimoimiseksi il‐
mastointilaite suositellaan tarkistetta‐
vaksi vuosittain, alkaen kolme vuotta
auton ensirekisteröinnin jälkeen, mu‐
kaan lukien:
● toiminta- ja painekoe
● lämmityksen toiminta
● tiiviyskoe
● käyttöhihnojen tarkastus
● lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus
● tehon tarkastus
