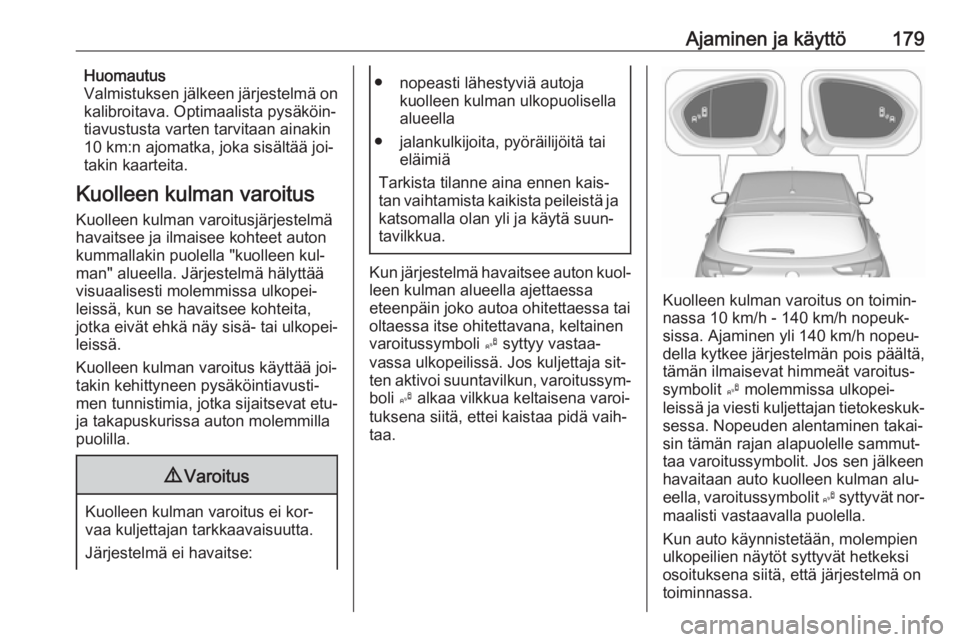

Ajaminen ja käyttö179Huomautus
Valmistuksen jälkeen järjestelmä on
kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää joi‐
takin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐ leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Kuolleen kulman varoitus käyttää joi‐
takin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja sit‐
ten aktivoi suuntavilkun, varoitussym‐ boli B alkaa vilkkua keltaisena varoi‐
tuksena siitä, ettei kaistaa pidä vaih‐
taa.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
sissa. Ajaminen yli 140 km/h nopeu‐
della kytkee järjestelmän pois päältä,
tämän ilmaisevat himmeät varoitus‐
symbolit B molemmissa ulkopei‐
leissä ja viesti kuljettajan tietokeskuk‐
sessa. Nopeuden alentaminen takai‐
sin tämän rajan alapuolelle sammut‐
taa varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.

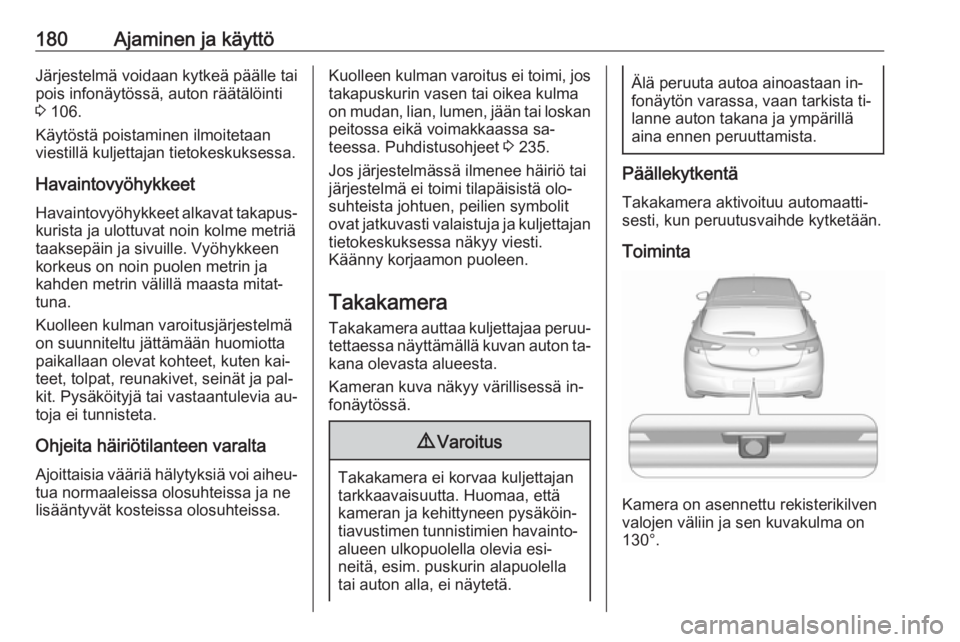

180Ajaminen ja käyttöJärjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 106.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
HavaintovyöhykkeetHavaintovyöhykkeet alkavat takapus‐kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen
korkeus on noin puolen metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐ tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 235.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, peilien symbolit
ovat jatkuvasti valaistuja ja kuljettajan
tietokeskuksessa näkyy viesti.
Käänny korjaamon puoleen.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐ kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.

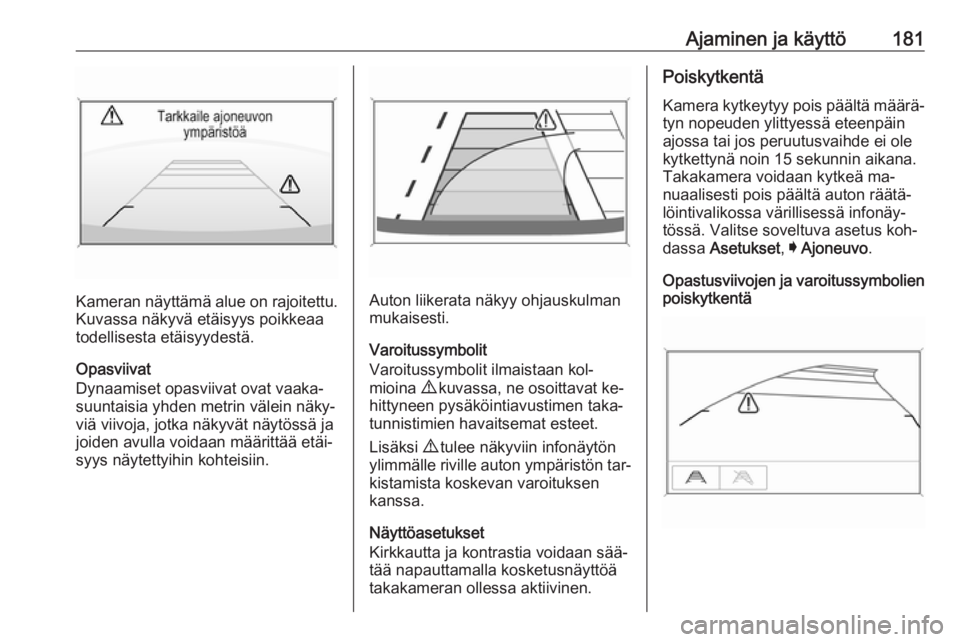

Ajaminen ja käyttö181
Kameran näyttämä alue on rajoitettu.Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksen
kanssa.
Näyttöasetukset
Kirkkautta ja kontrastia voidaan sää‐
tää napauttamalla kosketusnäyttöä
takakameran ollessa aktiivinen.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐ tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 15 sekunnin aikana. Takakamera voidaan kytkeä ma‐
nuaalisesti pois päältä auton räätä‐
löintivalikossa värillisessä infonäy‐
tössä. Valitse soveltuva asetus koh‐
dassa Asetukset , I Ajoneuvo .
Opastusviivojen ja varoitussymbolien
poiskytkentä

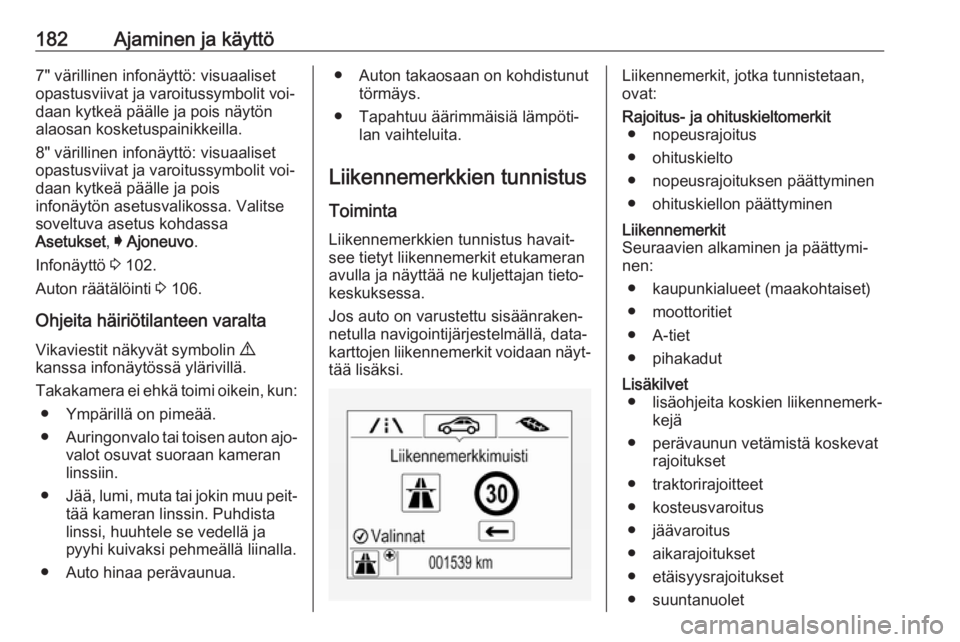

182Ajaminen ja käyttö7" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit voi‐
daan kytkeä päälle ja pois näytön
alaosan kosketuspainikkeilla.
8" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit voi‐
daan kytkeä päälle ja pois
infonäytön asetusvalikossa. Valitse
soveltuva asetus kohdassa
Asetukset , I Ajoneuvo .
Infonäyttö 3 102.
Auton räätälöinti 3 106.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auto hinaa perävaunua.● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐ netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐ tää lisäksi.Liikennemerkit, jotka tunnistetaan,
ovat:Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet

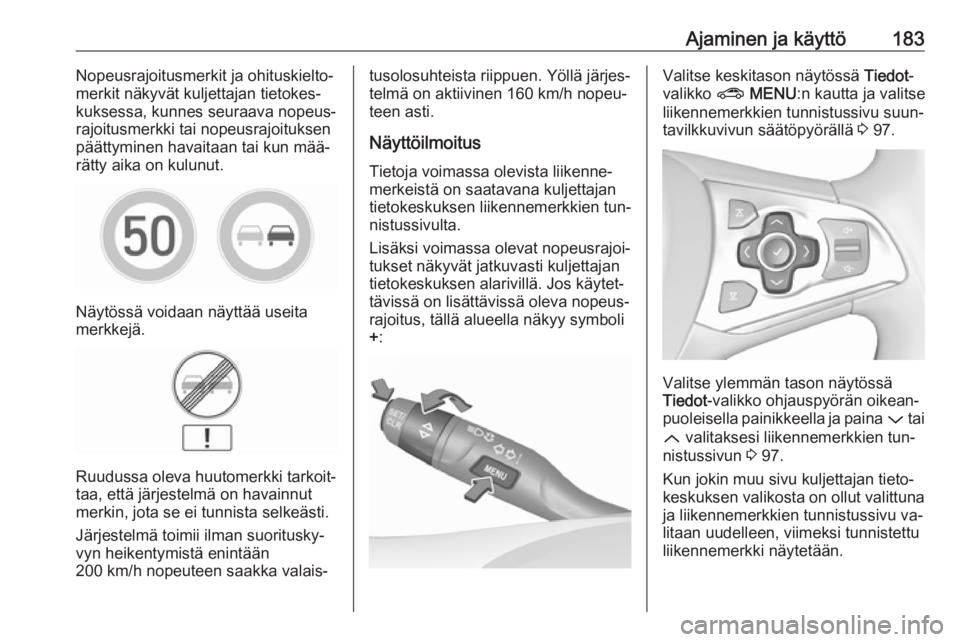

Ajaminen ja käyttö183Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun mää‐
rätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien tun‐
nistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisättävissä oleva nopeus‐ rajoitus, tällä alueella näkyy symboli
+ :Valitse keskitason näytössä Tiedot-
valikko ? MENU :n kautta ja valitse
liikennemerkkien tunnistussivu suun‐
tavilkkuvivun säätöpyörällä 3 97.
Valitse ylemmän tason näytössä
Tiedot -valikko ohjauspyörän oikean‐
puoleisella painikkeella ja paina P tai
Q valitaksesi liikennemerkkien tun‐
nistussivun 3 97.
Kun jokin muu sivu kuljettajan tieto‐
keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu va‐
litaan uudelleen, viimeksi tunnistettu
liikennemerkki näytetään.

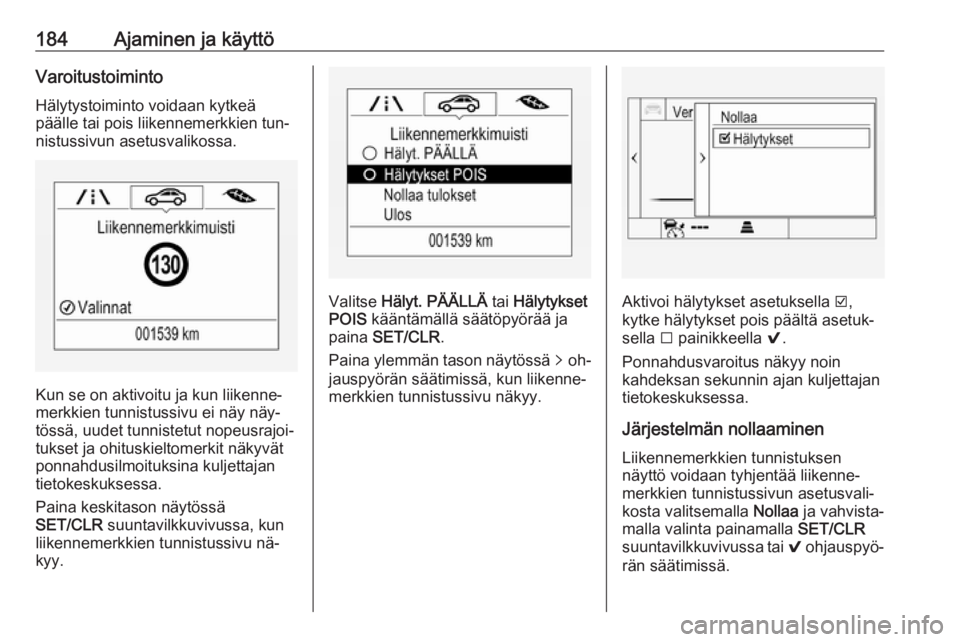

184Ajaminen ja käyttöVaroitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien tun‐
nistussivun asetusvalikossa.
Kun se on aktivoitu ja kun liikenne‐
merkkien tunnistussivu ei näy näy‐
tössä, uudet tunnistetut nopeusrajoi‐
tukset ja ohituskieltomerkit näkyvät ponnahdusilmoituksina kuljettajantietokeskuksessa.
Paina keskitason näytössä
SET/CLR suuntavilkkuvivussa, kun
liikennemerkkien tunnistussivu nä‐
kyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Paina ylemmän tason näytössä q oh‐
jauspyörän säätimissä, kun liikenne‐
merkkien tunnistussivu näkyy.Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I painikkeella 9.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla valinta painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rän säätimissä.

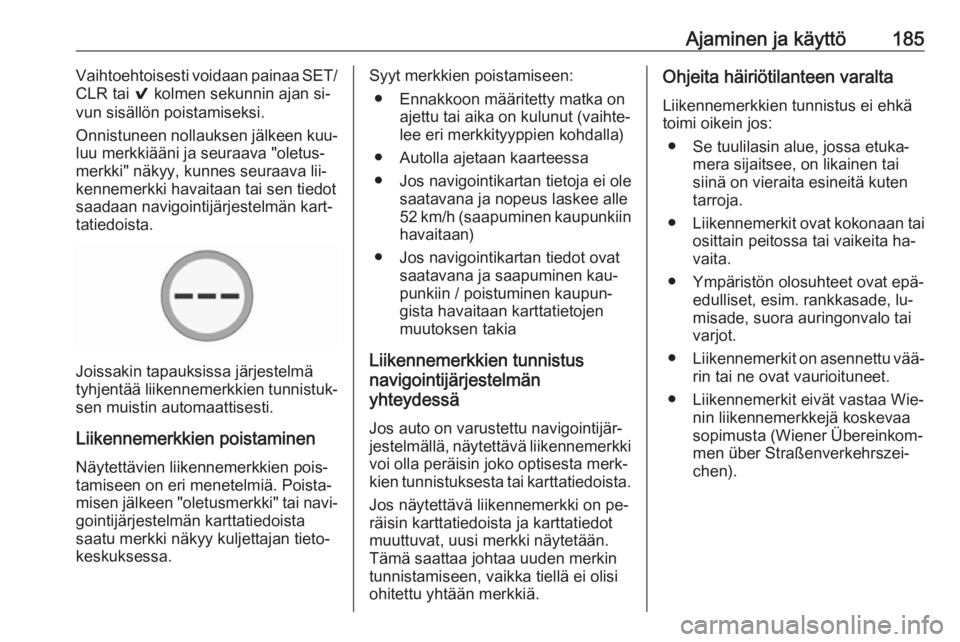

Ajaminen ja käyttö185Vaihtoehtoisesti voidaan painaa SET/
CLR tai 9 kolmen sekunnin ajan si‐
vun sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen kuu‐ luu merkkiääni ja seuraava "oletus‐
merkki" näkyy, kunnes seuraava lii‐
kennemerkki havaitaan tai sen tiedot
saadaan navigointijärjestelmän kart‐
tatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen:
● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen kau‐
punkiin / poistuminen kaupun‐
gista havaitaan karttatietojen
muutoksen takia
Liikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on pe‐
räisin karttatiedoista ja karttatiedot muuttuvat, uusi merkki näytetään.
Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.Ohjeita häiriötilanteen varalta
Liikennemerkkien tunnistus ei ehkä
toimi oikein jos:
● Se tuulilasin alue, jossa etuka‐ mera sijaitsee, on likainen tai
siinä on vieraita esineitä kuten
tarroja.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita ha‐
vaita.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai varjot.
● Liikennemerkit on asennettu vää‐
rin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wie‐ nin liikennemerkkejä koskevaa
sopimusta (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen).

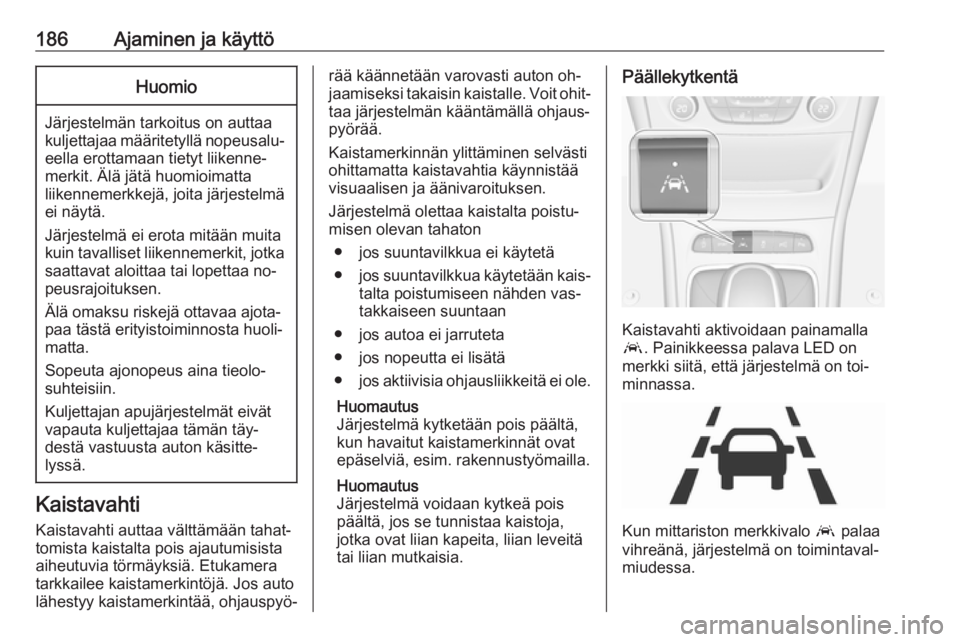

186Ajaminen ja käyttöHuomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä. Jos auto
lähestyy kaistamerkintää, ohjauspyö‐
rää käännetään varovasti auton oh‐
jaamiseksi takaisin kaistalle. Voit ohit‐
taa järjestelmän kääntämällä ohjaus‐
pyörää.
Kaistamerkinnän ylittäminen selvästi
ohittamatta kaistavahtia käynnistää
visuaalisen ja äänivaroituksen.
Järjestelmä olettaa kaistalta poistu‐
misen olevan tahaton
● jos suuntavilkkua ei käytetä
● jos suuntavilkkua käytetään kais‐
talta poistumiseen nähden vas‐
takkaiseen suuntaan
● jos autoa ei jarruteta
● jos nopeutta ei lisätä
● jos aktiivisia ohjausliikkeitä ei ole.
Huomautus
Järjestelmä kytketään pois päältä,
kun havaitut kaistamerkinnät ovat
epäselviä, esim. rakennustyömailla.
Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja, jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.Päällekytkentä
Kaistavahti aktivoidaan painamalla
a . Painikkeessa palava LED on
merkki siitä, että järjestelmä on toi‐ minnassa.
Kun mittariston merkkivalo a palaa
vihreänä, järjestelmä on toimintaval‐
miudessa.

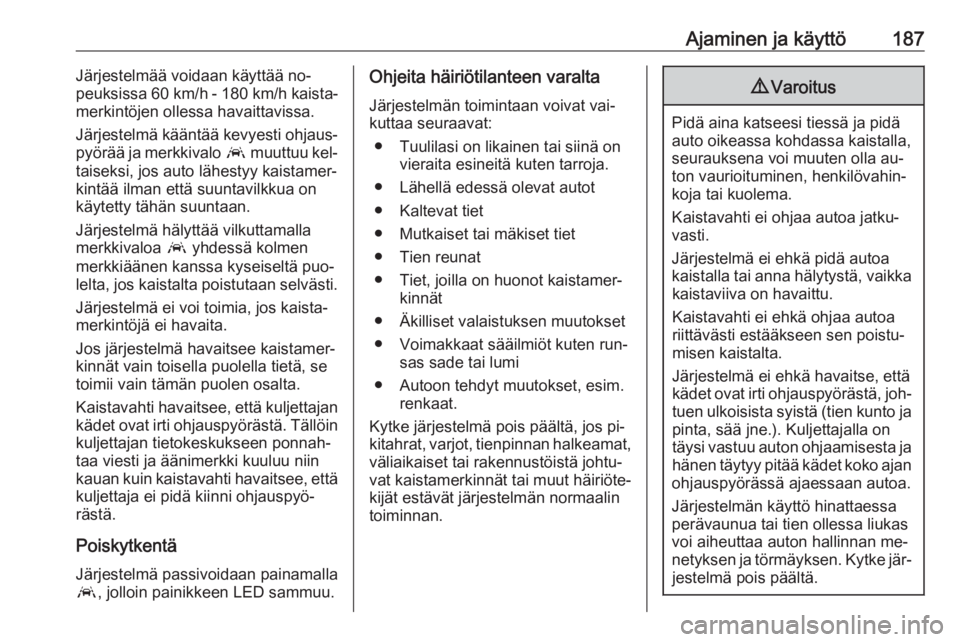

Ajaminen ja käyttö187Järjestelmää voidaan käyttää no‐
peuksissa 60 km/h - 180 km/h kaista‐
merkintöjen ollessa havaittavissa.
Järjestelmä kääntää kevyesti ohjaus‐
pyörää ja merkkivalo a muuttuu kel‐
taiseksi, jos auto lähestyy kaistamer‐
kintää ilman että suuntavilkkua on
käytetty tähän suuntaan.
Järjestelmä hälyttää vilkuttamalla
merkkivaloa a yhdessä kolmen
merkkiäänen kanssa kyseiseltä puo‐
lelta, jos kaistalta poistutaan selvästi.
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.
Jos järjestelmä havaitsee kaistamer‐
kinnät vain toisella puolella tietä, se
toimii vain tämän puolen osalta.
Kaistavahti havaitsee, että kuljettajan kädet ovat irti ohjauspyörästä. Tällöinkuljettajan tietokeskukseen ponnah‐
taa viesti ja äänimerkki kuuluu niin
kauan kuin kaistavahti havaitsee, että
kuljettaja ei pidä kiinni ohjauspyö‐
rästä.
Poiskytkentä
Järjestelmä passivoidaan painamalla
a , jolloin painikkeen LED sammuu.Ohjeita häiriötilanteen varalta
Järjestelmän toimintaan voivat vai‐
kuttaa seuraavat:
● Tuulilasi on likainen tai siinä on vieraita esineitä kuten tarroja.
● Lähellä edessä olevat autot
● Kaltevat tiet
● Mutkaiset tai mäkiset tiet
● Tien reunat
● Tiet, joilla on huonot kaistamer‐ kinnät
● Äkilliset valaistuksen muutokset ● Voimakkaat sääilmiöt kuten run‐ sas sade tai lumi
● Autoon tehdyt muutokset, esim. renkaat.
Kytke järjestelmä pois päältä, jos pi‐
kitahrat, varjot, tienpinnan halkeamat, väliaikaiset tai rakennustöistä johtu‐
vat kaistamerkinnät tai muut häiriöte‐
kijät estävät järjestelmän normaalin
toiminnan.9 Varoitus
Pidä aina katseesi tiessä ja pidä
auto oikeassa kohdassa kaistalla,
seurauksena voi muuten olla au‐
ton vaurioituminen, henkilövahin‐
koja tai kuolema.
Kaistavahti ei ohjaa autoa jatku‐ vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna hälytystä, vaikka
kaistaviiva on havaittu.
Kaistavahti ei ehkä ohjaa autoa
riittävästi estääkseen sen poistu‐
misen kaistalta.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä, joh‐
tuen ulkoisista syistä (tien kunto ja pinta, sää jne.). Kuljettajalla on
täysi vastuu auton ohjaamisesta ja
hänen täytyy pitää kädet koko ajan
ohjauspyörässä ajaessaan autoa.
Järjestelmän käyttö hinattaessa
perävaunua tai tien ollessa liukas
voi aiheuttaa auton hallinnan me‐ netyksen ja törmäyksen. Kytke jär‐ jestelmä pois päältä.

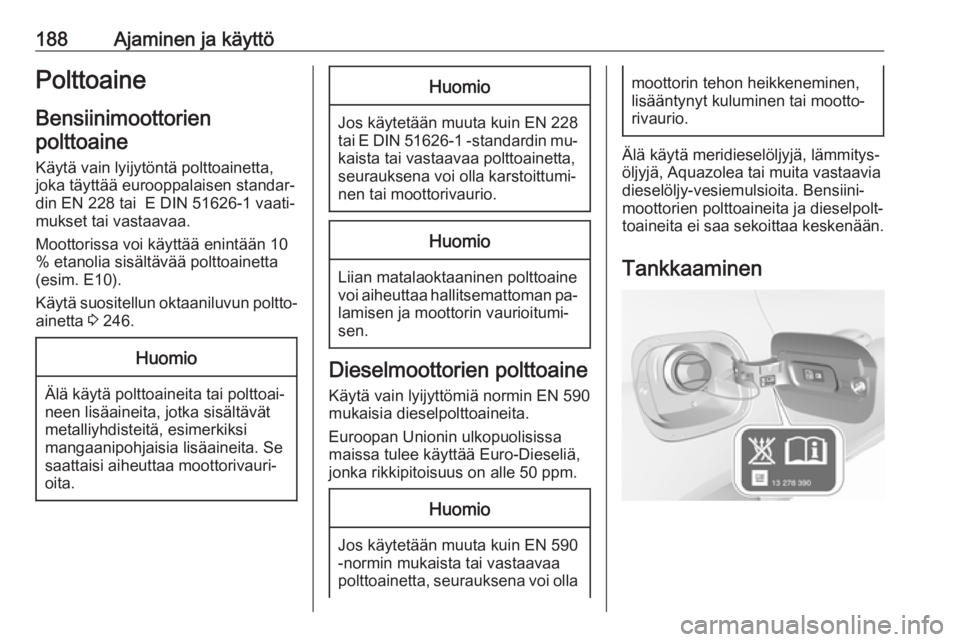

188Ajaminen ja käyttöPolttoaine
Bensiinimoottorien polttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset tai vastaavaa.
Moottorissa voi käyttää enintään 10
% etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta 3 246.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
Huomio
Jos käytetään muuta kuin EN 228
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,
seurauksena voi olla karstoittumi‐ nen tai moottorivaurio.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Dieselmoottorien polttoaine
Käytä vain lyijyttömiä normin EN 590
mukaisia dieselpolttoaineita.
Euroopan Unionin ulkopuolisissa
maissa tulee käyttää Euro-Dieseliä,
jonka rikkipitoisuus on alle 50 ppm.
Huomio
Jos käytetään muuta kuin EN 590
-normin mukaista tai vastaavaa
polttoainetta, seurauksena voi olla
moottorin tehon heikkeneminen,
lisääntynyt kuluminen tai mootto‐
rivaurio.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Tankkaaminen
