Näidikud ja juhtseadised89Läbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Pardaarvuti lehel kuvatakse läbisõit
pärast viimast lähtestamist. Erinevate
sõitude jaoks on valitavad kaks
päevasõidumõõdikut.
Päevasõidumõõdik loendab läbisõitu
kuni 9999 km ja alustab siis uuesti 0-
st.
Kesktaseme näidikuplokk
Valige lehekülje Info (Teave)
üksus ;, vajutades suunatulede
hooval nuppu Menu. Pöörake
suunatulede hooval olevat
seadeketast ja valige Trip 1 (Teekond
1) või Trip 2 (Teekond 2) . Kummagi
päevasõidumõõdiku saab lähtestada
eraldi, vajutades mõned sekundid
suunatulede hooval SET/CLR, kui on
valitud vastav lehekülg.
Kõrgtaseme näidikuplokk
Valige avakuval lehekülje Info
(Teave) üksus J. Valige lehekülg
Trip A (Päevasõidumõõdik A) või Trip
B (Päevasõidumõõdik B) roolinupuga
o .
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage >.
Kinnitamiseks vajutage 9.
Juhi infokeskus 3 98.

90Näidikud ja juhtseadisedTahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Nool näitab, kummal pool asub
tankeluuk.
Kui tase paagis on madal, süttib
märgutuli Y. Kui see vilgub, tuleb
kohe tankida.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei
ole veel saavutatudkesk‐
mine
piirkond:normaalne
töötemperatuur130:temperatuur liiga kõrge

Näidikud ja juhtseadised91Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 98.
Valige kesktaseme ekraanilt menüü
Seaded , vajutades suunatulede
hooval nuppu MENU. Lehekülje
Remaining Oil Life (Õli
kasutuskestuse jääk) valimiseks
keerake seadeketast.
Kõrgtaseme ekraanilt valige menüü
Info (Teave) , vajutades roolinuppu p.
Vajutage P lehe Remaining Oil Life
(Õli kasutuskestuse jääk) valimiseks.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Kesktaseme ekraani puhul vajutage
lähtestamiseks mõni sekund
suunatule hoova nuppu SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kõrgtaseme ekraani puhul vajutage alamkausta avamiseks roolinuppu >.
Valige Reset (Lähtesta) ja kinnitage,

92Näidikud ja juhtseadisedvajutades mitu sekundit 9. Süüde
peab olema sisse lülitatud, kuid
mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb varsti mootoriõli vahetada, kuvatakse
juhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 243.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 85.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 206, kaitsmed
3 214.
Suunatuled 3 126.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija,
põleb või vilgub laekonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.

Näidikud ja juhtseadised93Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 52.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 52.
Turvapadjad ja
turvavööpingutid
v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 51, 3 53.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 58.
Akulaadimissüsteem p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.

94Näidikud ja juhtseadisedSüttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 203.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 161.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 161.
Vilgub
Elektriline seisupidur ei ole täielikult rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 161.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.

Näidikud ja juhtseadised959Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 160.
Käikude vahetamine
Kui on soovitatav käik üles või alla
vahetada, kuvatakse R või S koos
järgmise kõrgema või madalama
käigu numbriga.
Pikivahe
E näitab täidetud tulpade abil
esikokkupõrke hoiatuse
ajastustundlikkuse pikivahe sätet.
Esikokkupõrke hoiatus 3 169.
Sõiduraja hoidmise režiim
a põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol Sõiduk läheneb tuvastatud sõiduraja
tähisele ilma vastavat suunatuld
kasutamata.
Kollane sümbol vilgub Süsteem tuvastab sõidurajalt olulise
väljakaldumise.
Sõiduraja hoidmise režiim 3 188Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐
trollisüsteem ja veojõukon‐ trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud. Mootori võimsus võib automaatseltväheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 164, veojõukontrolli süsteem
3 163.

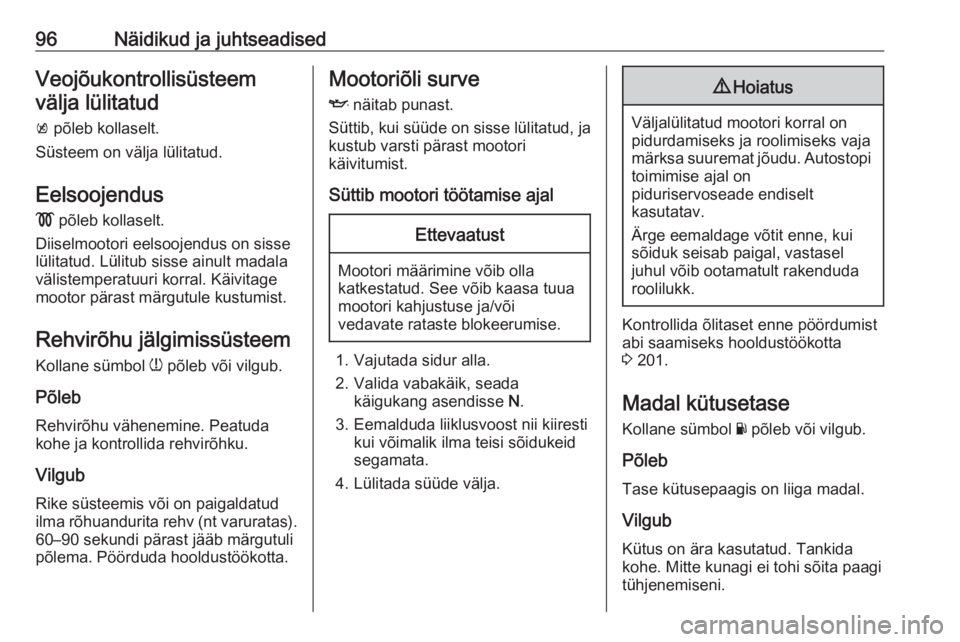

96Näidikud ja juhtseadisedVeojõukontrollisüsteemvälja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala välistemperatuuri korral. Käivitage
mootor pärast märgutule kustumist.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatudakohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 201.
Madal kütusetase
Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.

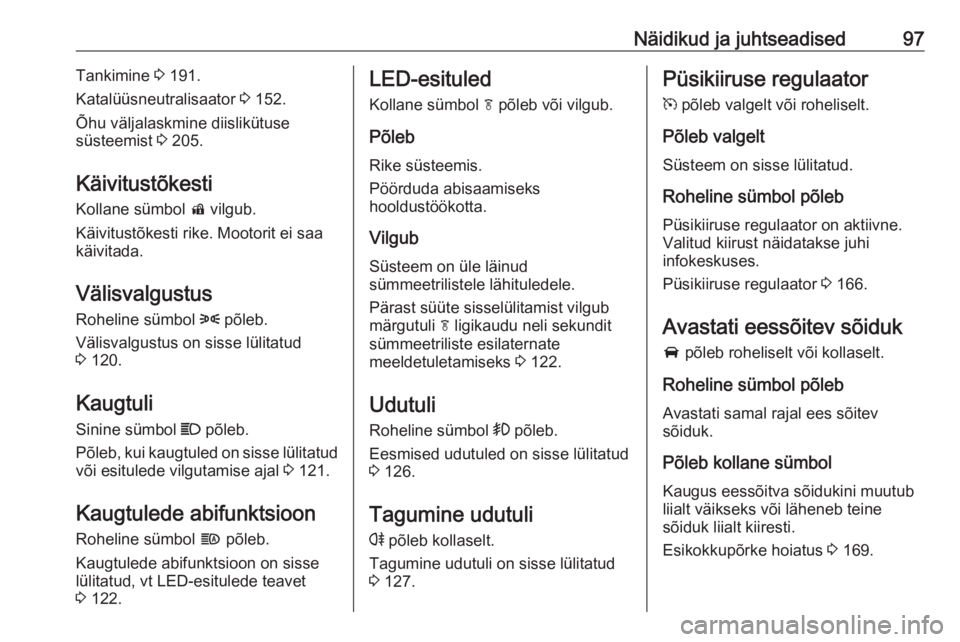

Näidikud ja juhtseadised97Tankimine 3 191.
Katalüüsneutralisaator 3 152.
Õhu väljalaskmine diislikütuse
süsteemist 3 205.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 120.
Kaugtuli Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud
või esitulede vilgutamise ajal 3 121.
Kaugtulede abifunktsioon
Roheline sümbol f põleb.
Kaugtulede abifunktsioon on sisse
lülitatud, vt LED-esitulede teavet
3 122.LED-esituled
Kollane sümbol f põleb või vilgub.
Põleb
Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Pärast süüte sisselülitamist vilgub
märgutuli f ligikaudu neli sekundit
sümmeetriliste esilaternate
meeldetuletamiseks 3 122.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 126.
Tagumine udutuli r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 127.Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb
Püsikiiruse regulaator on aktiivne.
Valitud kiirust näidatakse juhi
infokeskuses.
Püsikiiruse regulaator 3 166.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Esikokkupõrke hoiatus 3 169.

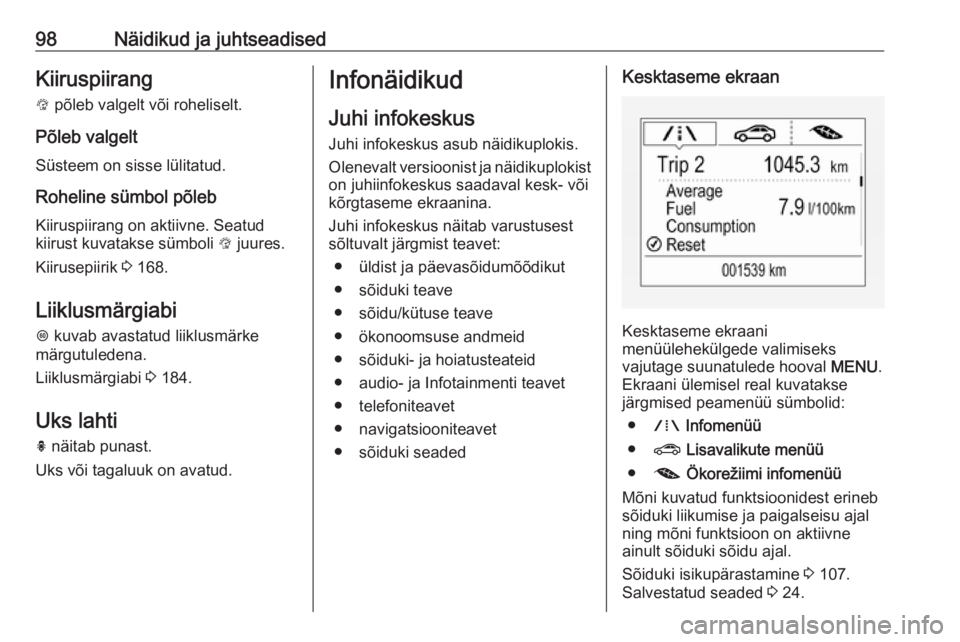

98Näidikud ja juhtseadisedKiiruspiirangL põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 168.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutuledena.
Liiklusmärgiabi 3 184.
Uks lahti h näitab punast.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist
on juhiinfokeskus saadaval kesk- või kõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest
sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõiduki teave
● sõidu/kütuse teave
● ökonoomsuse andmeid
● sõiduki- ja hoiatusteateid
● audio- ja Infotainmenti teavet
● telefoniteavet
● navigatsiooniteavet
● sõiduki seadedKesktaseme ekraan
Kesktaseme ekraani
menüülehekülgede valimiseks
vajutage suunatulede hooval MENU.
Ekraani ülemisel real kuvatakse
järgmised peamenüü sümbolid:
● W Infomenüü
● ? Lisavalikute menüü
● @ Ökorežiimi infomenüü
Mõni kuvatud funktsioonidest erineb
sõiduki liikumise ja paigalseisu ajal ning mõni funktsioon on aktiivne
ainult sõiduki sõidu ajal.
Sõiduki isikupärastamine 3 107.
Salvestatud seaded 3 24.
