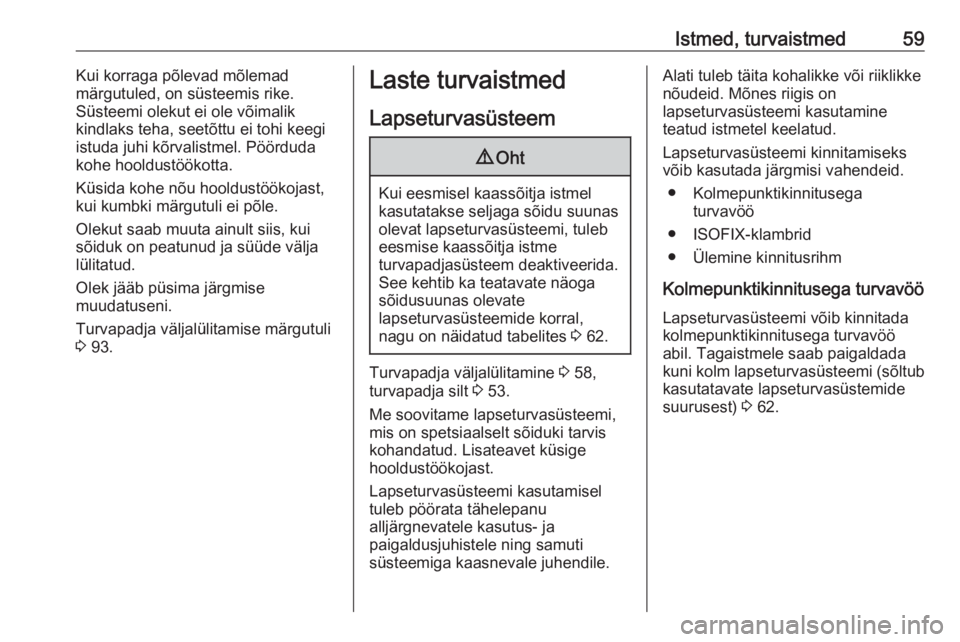

Istmed, turvaistmed59Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi
istuda juhi kõrvalistmel. Pöörduda kohe hooldustöökotta.
Küsida kohe nõu hooldustöökojast,
kui kumbki märgutuli ei põle.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 93.Laste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 62.
Turvapadja väljalülitamine 3 58,
turvapadja silt 3 53.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid.
● Kolmepunktikinnitusega turvavöö
● ISOFIX-klambrid
● Ülemine kinnitusrihm
Kolmepunktikinnitusega turvavöö Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil. Tagaistmele saab paigaldada
kuni kolm lapseturvasüsteemi (sõltub
kasutatavate lapseturvasüstemide
suurusest) 3 62.

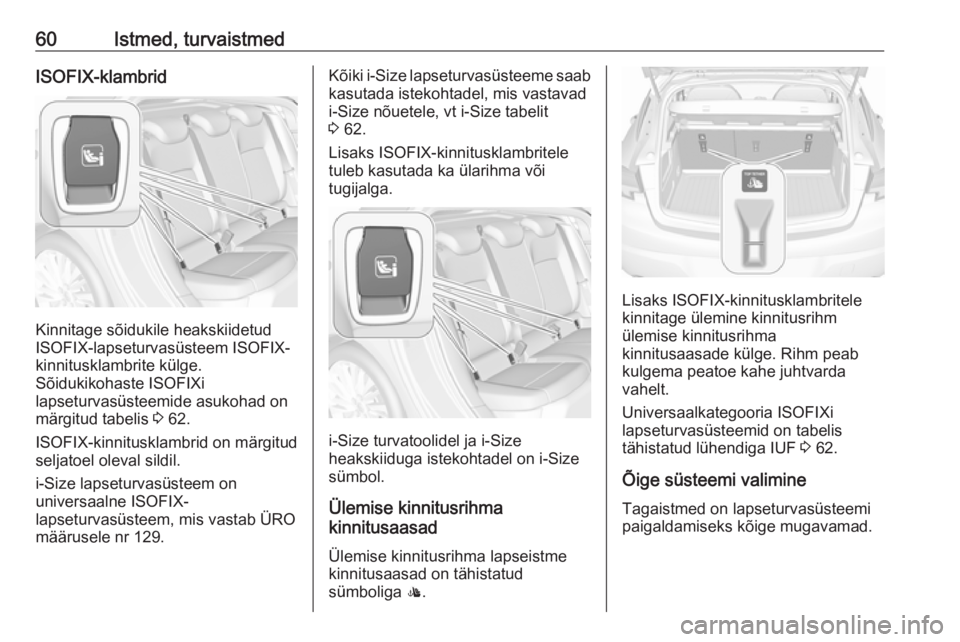

60Istmed, turvaistmedISOFIX-klambrid
Kinnitage sõidukile heakskiidetud
ISOFIX-lapseturvasüsteem ISOFIX- kinnitusklambrite külge.
Sõidukikohaste ISOFIXi
lapseturvasüsteemide asukohad on märgitud tabelis 3 62.
ISOFIX-kinnitusklambrid on märgitud
seljatoel oleval sildil.
i-Size lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.
Kõiki i-Size lapseturvasüsteeme saab
kasutada istekohtadel, mis vastavad i-Size nõuetele, vt i-Size tabelit
3 62.
Lisaks ISOFIX-kinnitusklambritele
tuleb kasutada ka ülarihma või
tugijalga.
i-Size turvatoolidel ja i-Size
heakskiiduga istekohtadel on i-Size
sümbol.
Ülemise kinnitusrihma
kinnitusaasad
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX-kinnitusklambritele
kinnitage ülemine kinnitusrihm
ülemise kinnitusrihma
kinnitusaasade külge. Rihm peab
kulgema peatoe kahe juhtvarda
vahelt.
Universaalkategooria ISOFIXi
lapseturvasüsteemid on tabelis
tähistatud lühendiga IUF 3 62.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.

Istmed, turvaistmed61Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele.
Maxi Cosi Cabriofix lastele kaaluga
kuni 13 kg rühmas 0 ja 0+ ning Duo
Plus lastele kaaluga alates 13 kg kuni 18 kg rühmas I.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

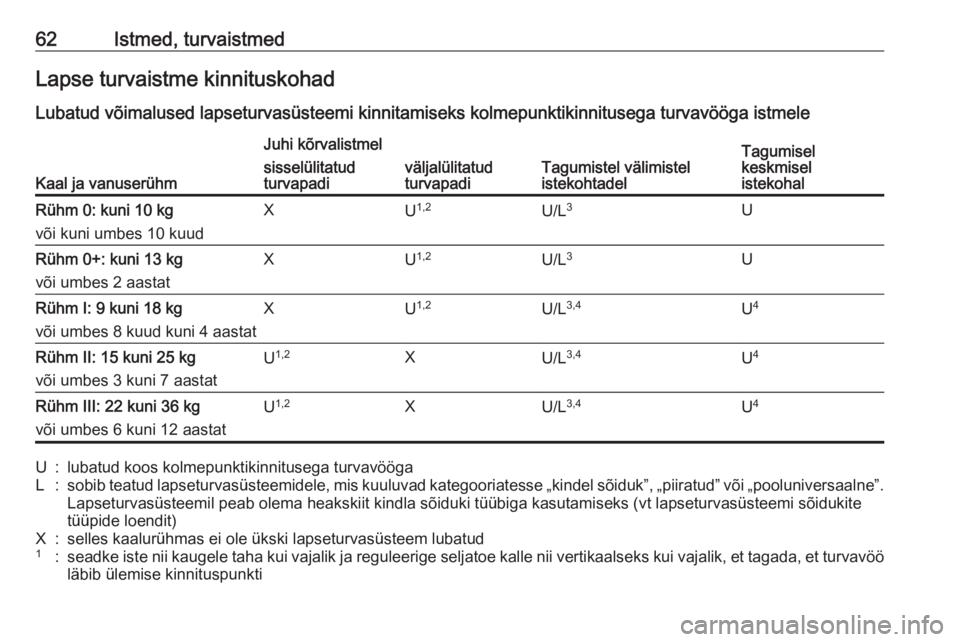

62Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1,2U/L 3URühm 0+: kuni 13 kg
või umbes 2 aastatXU 1,2U/L 3URühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1,2U/L 3,4U4Rühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatU 1,2XU/L 3,4U4Rühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatU 1,2XU/L 3,4U4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti

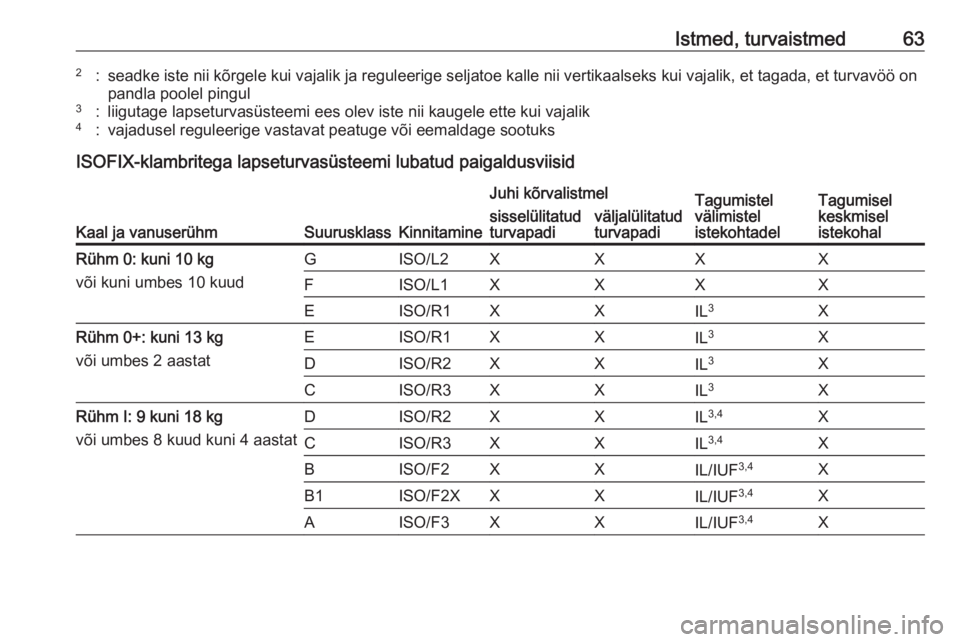

Istmed, turvaistmed632:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö onpandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
Kaal ja vanuserühmSuurusklassKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XRühm 0+: kuni 13 kg
või umbes 2 aastatEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XRühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL/IUF 3,4XB1ISO/F2XXXIL/IUF3,4XAISO/F3XXIL/IUF 3,4X

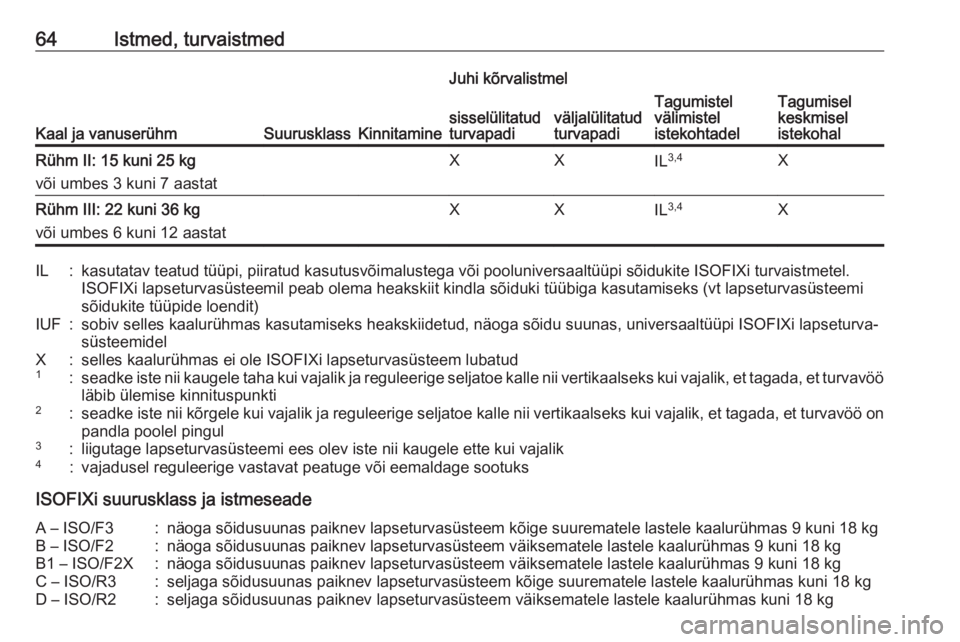

64Istmed, turvaistmed
Kaal ja vanuserühmSuurusklassKinnitamine
Juhi kõrvalistmel
Tagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatXXIL 3,4XRühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXIL 3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidelX:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg

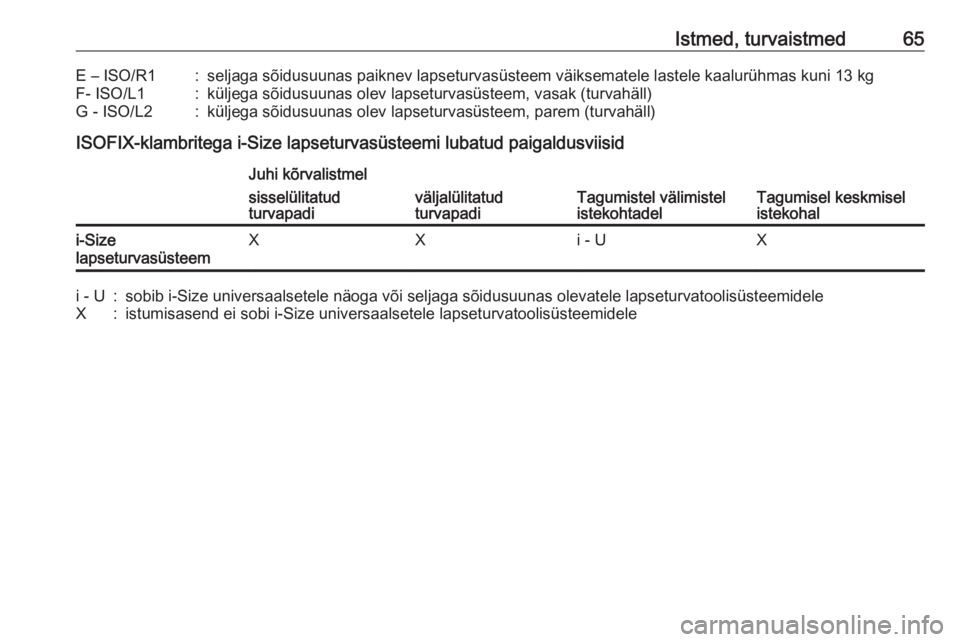

Istmed, turvaistmed65E – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

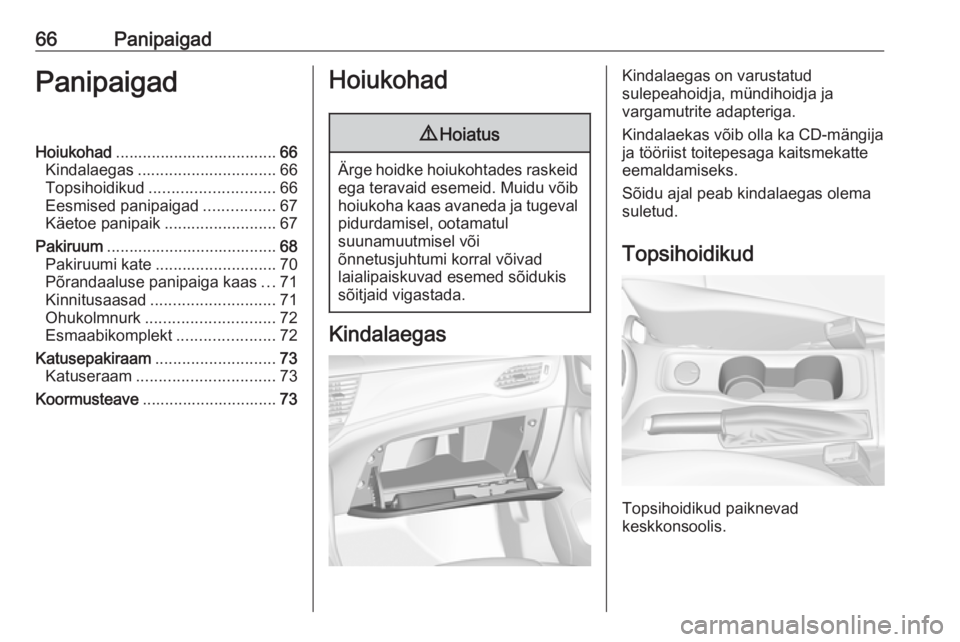

66PanipaigadPanipaigadHoiukohad.................................... 66
Kindalaegas ............................... 66
Topsihoidikud ............................ 66
Eesmised panipaigad ................67
Käetoe panipaik .........................67
Pakiruum ...................................... 68
Pakiruumi kate ........................... 70
Põrandaaluse panipaiga kaas ...71
Kinnitusaasad ............................ 71
Ohukolmnurk ............................. 72
Esmaabikomplekt ......................72
Katusepakiraam ........................... 73
Katuseraam ............................... 73
Koormusteave .............................. 73Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargamutrite adapteriga.
Kindalaekas võib olla ka CD-mängija
ja tööriist toitepesaga kaitsmekatte
eemaldamiseks.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

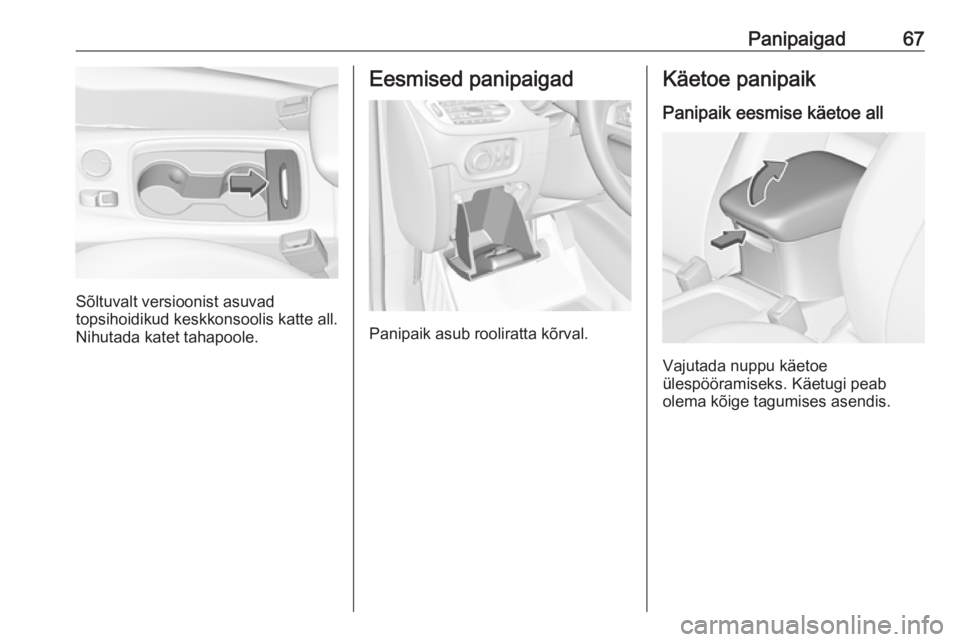

Panipaigad67
Sõltuvalt versioonist asuvad
topsihoidikud keskkonsoolis katte all.
Nihutada katet tahapoole.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Käetoe panipaik
Panipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks. Käetugi peab
olema kõige tagumises asendis.

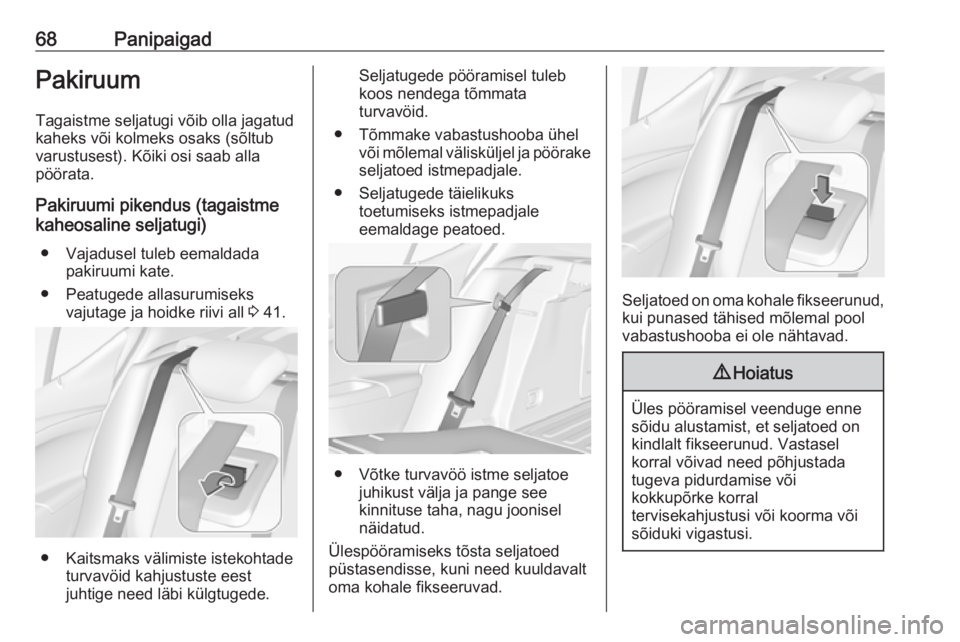

68PanipaigadPakiruumTagaistme seljatugi võib olla jagatud
kaheks või kolmeks osaks (sõltub
varustusest). Kõiki osi saab alla
pöörata.
Pakiruumi pikendus (tagaistme
kaheosaline seljatugi)
● Vajadusel tuleb eemaldada pakiruumi kate.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 41.
● Kaitsmaks välimiste istekohtade
turvavöid kahjustuste eest
juhtige need läbi külgtugede.
Seljatugede pööramisel tuleb
koos nendega tõmmata
turvavöid.
● Tõmmake vabastushooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Seljatugede täielikuks toetumiseks istmepadjale
eemaldage peatoed.
● Võtke turvavöö istme seljatoe juhikust välja ja pange see
kinnituse taha, nagu joonisel
näidatud.
Ülespööramiseks tõsta seljatoed püstasendisse, kuni need kuuldavalt
oma kohale fikseeruvad.
Seljatoed on oma kohale fikseerunud,
kui punased tähised mõlemal pool
vabastushooba ei ole nähtavad.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
