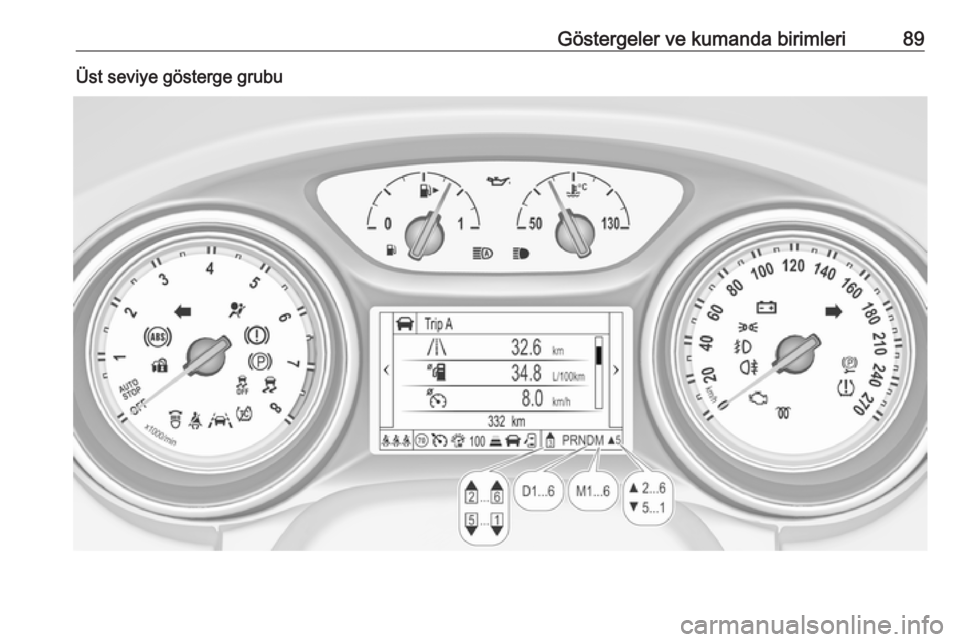

Göstergeler ve kumanda birimleri89Üst seviye gösterge grubu

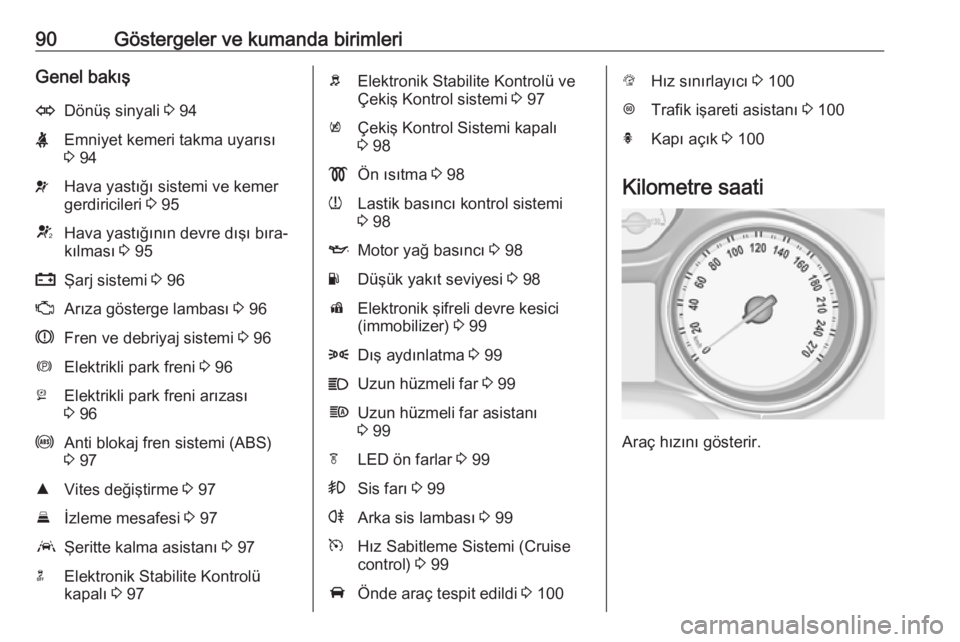

90Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 94XEmniyet kemeri takma uyarısı
3 94vHava yastığı sistemi ve kemer
gerdiricileri 3 95VHava yastığının devre dışı bıra‐
kılması 3 95pŞarj sistemi 3 96ZArıza gösterge lambası 3 96RFren ve debriyaj sistemi 3 96mElektrikli park freni 3 96jElektrikli park freni arızası
3 96uAnti blokaj fren sistemi (ABS)
3 97RVites değiştirme 3 97Eİzleme mesafesi 3 97aŞeritte kalma asistanı 3 97nElektronik Stabilite Kontrolü
kapalı 3 97bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 97kÇekiş Kontrol Sistemi kapalı
3 98!Ön ısıtma 3 98wLastik basıncı kontrol sistemi
3 98IMotor yağ basıncı 3 98YDüşük yakıt seviyesi 3 98dElektronik şifreli devre kesici
(immobilizer) 3 998Dış aydınlatma 3 99CUzun hüzmeli far 3 99fUzun hüzmeli far asistanı
3 99fLED ön farlar 3 99>Sis farı 3 99rArka sis lambası 3 99mHız Sabitleme Sistemi (Cruise
control) 3 99AÖnde araç tespit edildi 3 100LHız sınırlayıcı 3 100LTrafik işareti asistanı 3 100hKapı açık 3 100
Kilometre saati
Araç hızını gösterir.

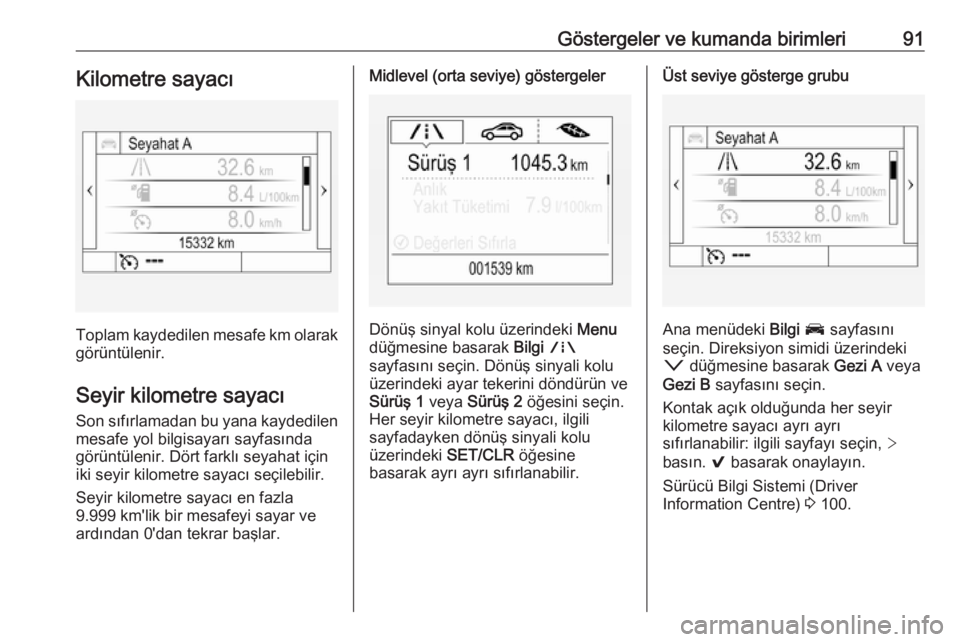

Göstergeler ve kumanda birimleri91Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen mesafe yol bilgisayarı sayfasında
görüntülenir. Dört farklı seyahat için
iki seyir kilometre sayacı seçilebilir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Midlevel (orta seviye) göstergeler
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak Bilgi ;
sayfasını seçin. Dönüş sinyali kolu
üzerindeki ayar tekerini döndürün ve
Sürüş 1 veya Sürüş 2 öğesini seçin.
Her seyir kilometre sayacı, ilgili
sayfadayken dönüş sinyali kolu
üzerindeki SET/CLR öğesine
basarak ayrı ayrı sıfırlanabilir.
Üst seviye gösterge grubu
Ana menüdeki Bilgi J sayfasını
seçin. Direksiyon simidi üzerindeki
o düğmesine basarak Gezi A veya
Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 100.

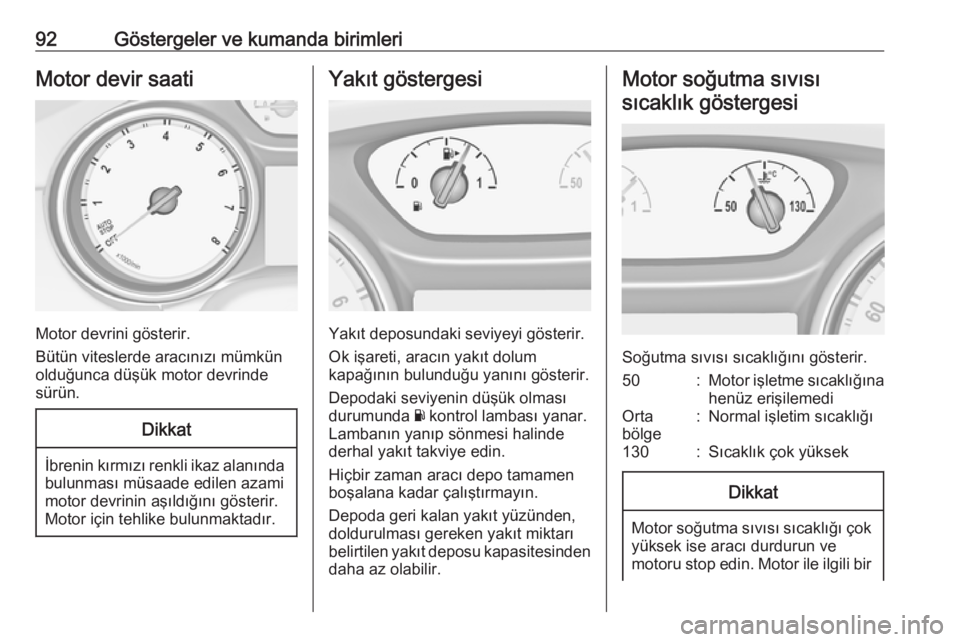

92Göstergeler ve kumanda birimleriMotor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
50:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığı130:Sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir

Göstergeler ve kumanda birimleri93tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.

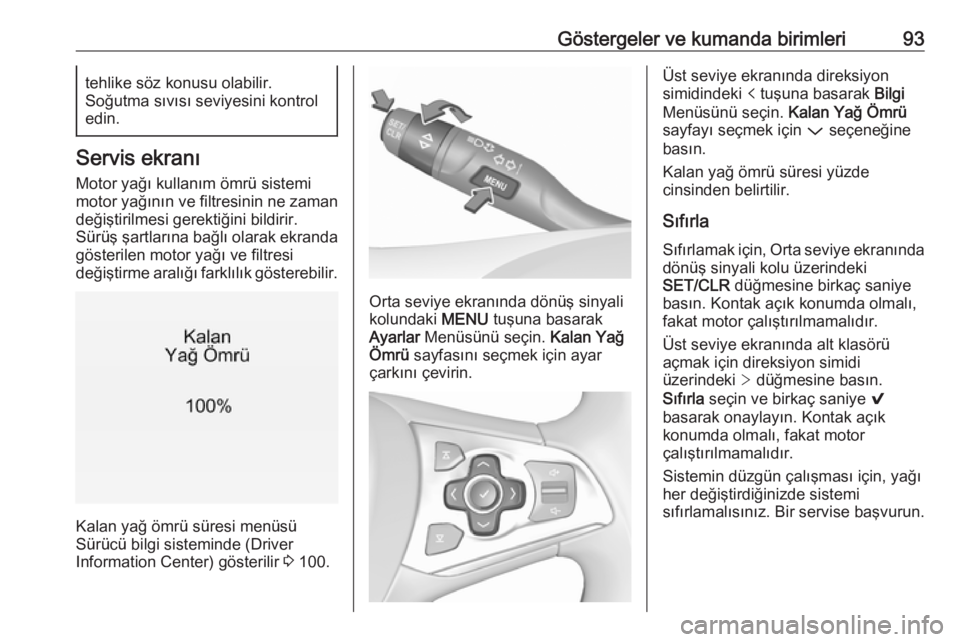

Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 100.
Orta seviye ekranında dönüş sinyali
kolundaki MENU tuşuna basarak
Ayarlar Menüsünü seçin. Kalan Yağ
Ömrü sayfasını seçmek için ayar
çarkını çevirin.
Üst seviye ekranında direksiyon
simidindeki p tuşuna basarak Bilgi
Menüsünü seçin. Kalan Yağ Ömrü
sayfayı seçmek için P seçeneğine
basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla
Sıfırlamak için, Orta seviye ekranında dönüş sinyali kolu üzerindeki
SET/CLR düğmesine birkaç saniye
basın. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Üst seviye ekranında alt klasörü
açmak için direksiyon simidi
üzerindeki > düğmesine basın.
Sıfırla seçin ve birkaç saniye 9
basarak onaylayın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.

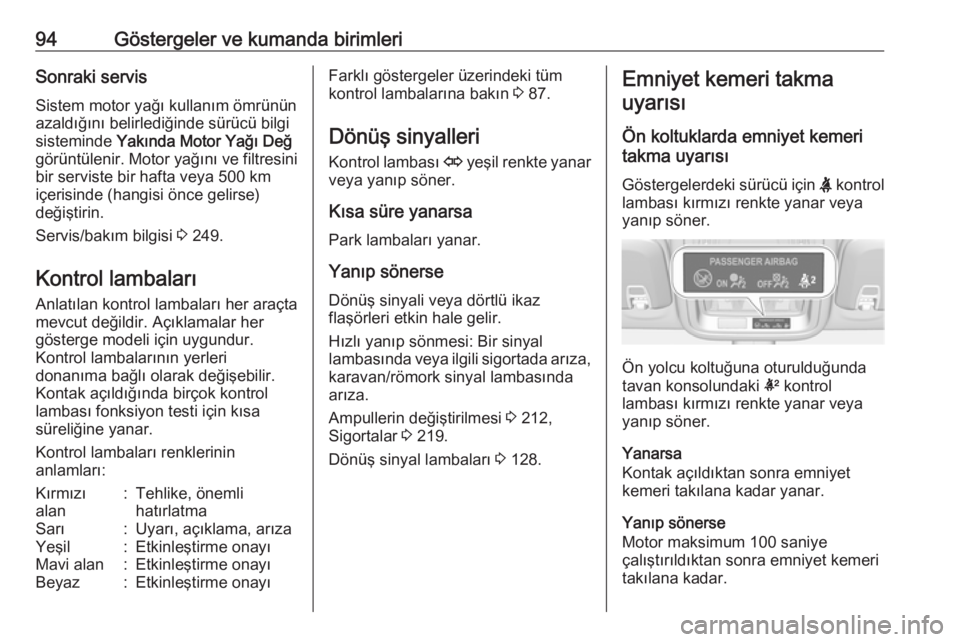

94Göstergeler ve kumanda birimleriSonraki servisSistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 249.
Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan:Tehlike, önemli
hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi alan:Etkinleştirme onayıBeyaz:Etkinleştirme onayıFarklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 87.
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 212,
Sigortalar 3 219.
Dönüş sinyal lambaları 3 128.Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Göstergelerdeki sürücü için X kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Ön yolcu koltuğuna oturulduğunda
tavan konsolundaki k kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.

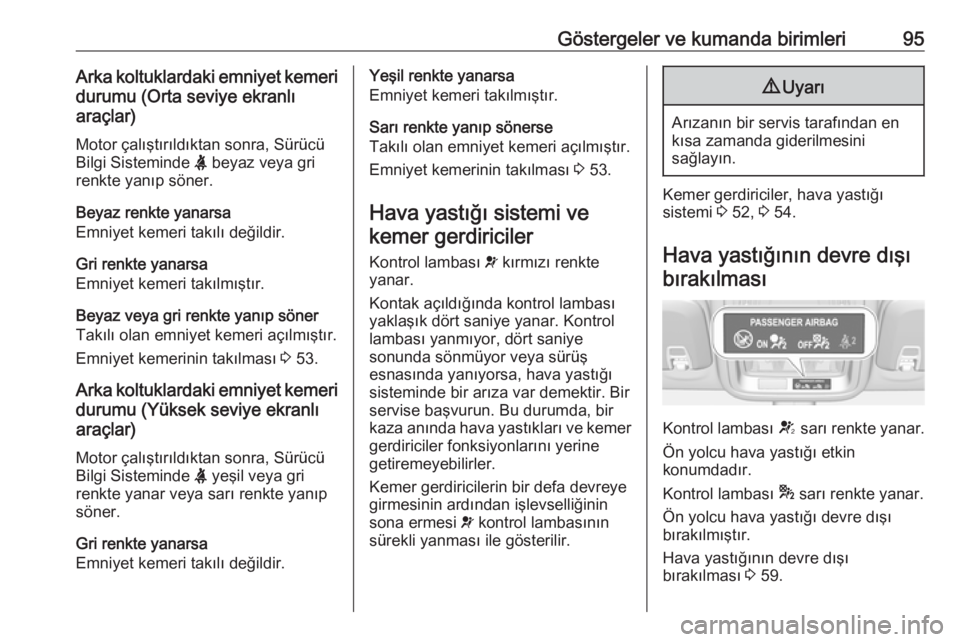

Göstergeler ve kumanda birimleri95Arka koltuklardaki emniyet kemeridurumu (Orta seviye ekranlı
araçlar)
Motor çalıştırıldıktan sonra, Sürücü
Bilgi Sisteminde X beyaz veya gri
renkte yanıp söner.
Beyaz renkte yanarsa
Emniyet kemeri takılı değildir.
Gri renkte yanarsa
Emniyet kemeri takılmıştır.
Beyaz veya gri renkte yanıp söner
Takılı olan emniyet kemeri açılmıştır.
Emniyet kemerinin takılması 3 53.
Arka koltuklardaki emniyet kemeri
durumu (Yüksek seviye ekranlı
araçlar)
Motor çalıştırıldıktan sonra, Sürücü
Bilgi Sisteminde X yeşil veya gri
renkte yanar veya sarı renkte yanıp
söner.
Gri renkte yanarsa
Emniyet kemeri takılı değildir.Yeşil renkte yanarsa
Emniyet kemeri takılmıştır.
Sarı renkte yanıp sönerse
Takılı olan emniyet kemeri açılmıştır.
Emniyet kemerinin takılması 3 53.
Hava yastığı sistemi ve kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık dört saniye yanar. Kontrol lambası yanmıyor, dört saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 52, 3 54.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır.
Hava yastığının devre dışı
bırakılması 3 59.

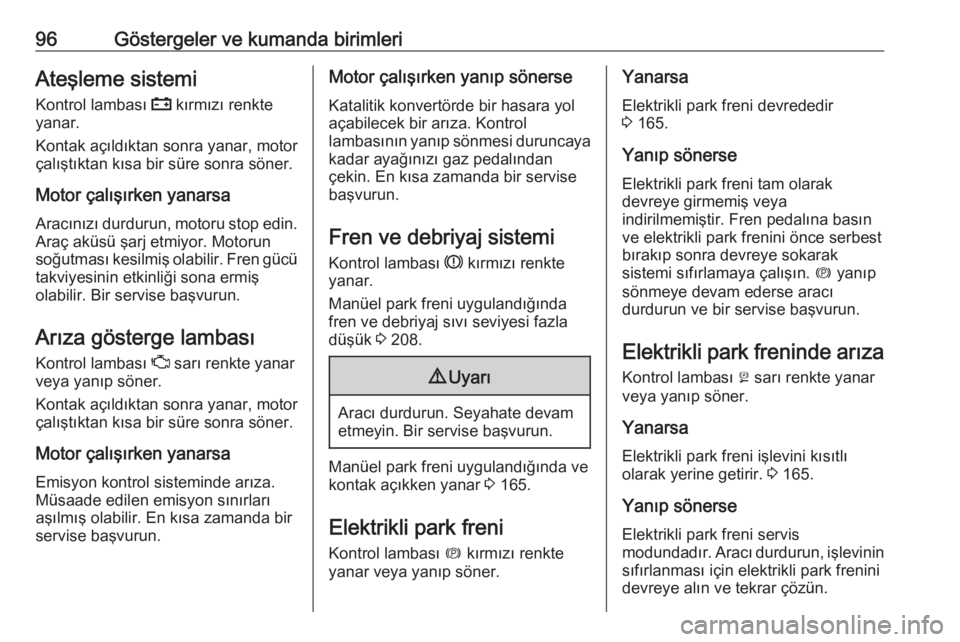

96Göstergeler ve kumanda birimleriAteşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Aracınızı durdurun, motoru stop edin.Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise
başvurun.
Fren ve debriyaj sistemi
Kontrol lambası R kırmızı renkte
yanar.
Manüel park freni uygulandığında
fren ve debriyaj sıvı seviyesi fazla
düşük 3 208.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Manüel park freni uygulandığında ve
kontak açıkken yanar 3 165.
Elektrikli park freni Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 165.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Fren pedalına basın
ve elektrikli park frenini önce serbest bırakıp sonra devreye sokarak
sistemi sıfırlamaya çalışın. m yanıp
sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 165.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.

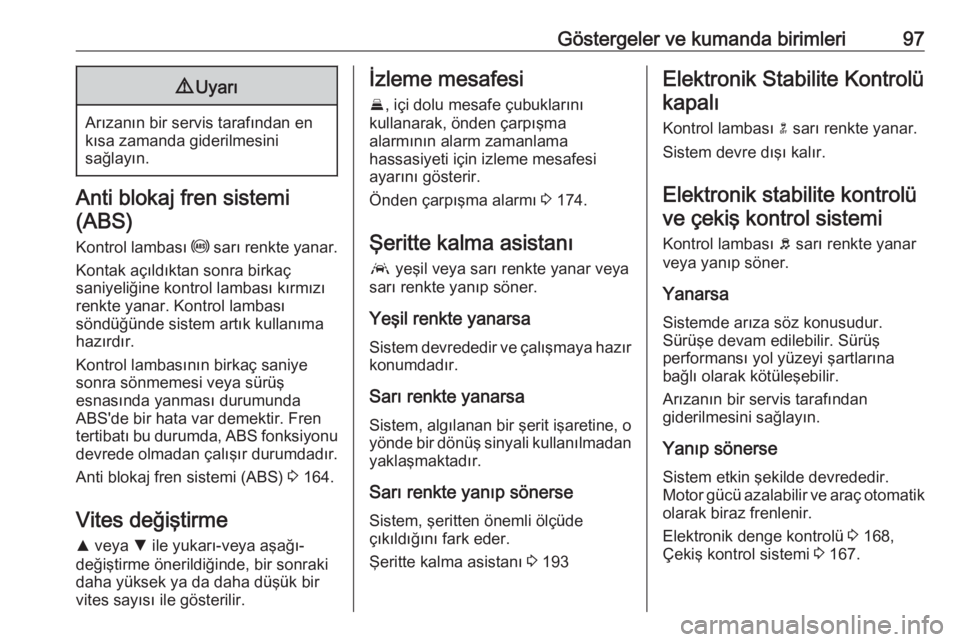

Göstergeler ve kumanda birimleri979Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 164.
Vites değiştirme
R veya S ile yukarı-veya aşağı-
değiştirme önerildiğinde, bir sonraki
daha yüksek ya da daha düşük bir
vites sayısı ile gösterilir.
İzleme mesafesi
E , içi dolu mesafe çubuklarını
kullanarak, önden çarpışma
alarmının alarm zamanlama
hassasiyeti için izleme mesafesi
ayarını gösterir.
Önden çarpışma alarmı 3 174.
Şeritte kalma asistanı a yeşil veya sarı renkte yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanarsa Sistem, algılanan bir şerit işaretine, o
yönde bir dönüş sinyali kullanılmadan
yaklaşmaktadır.
Sarı renkte yanıp sönerse
Sistem, şeritten önemli ölçüde
çıkıldığını fark eder.
Şeritte kalma asistanı 3 193Elektronik Stabilite Kontrolü
kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik
olarak biraz frenlenir.
Elektronik denge kontrolü 3 168,
Çekiş kontrol sistemi 3 167.

98Göstergeler ve kumanda birimleriÇekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Dizel motorun ön ısıtması devreye sokulur. Sadece dış hava sıcaklığının
düşük olması durumunda etkinleşir.
Kontrol lambası söndüğünde motoru
çalıştırın.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
monte edilmiştir (örneğin yedek
lastik). 60 ila 90 saniye sonra kontrol
lambası sürekli yanmaya devam
eder. Bir servise başvurun.
Motor yağ basıncı Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 206.
Düşük yakıt seviyesi Kontrol lambası Y sarı renkte yanar
veya yanıp söner.
