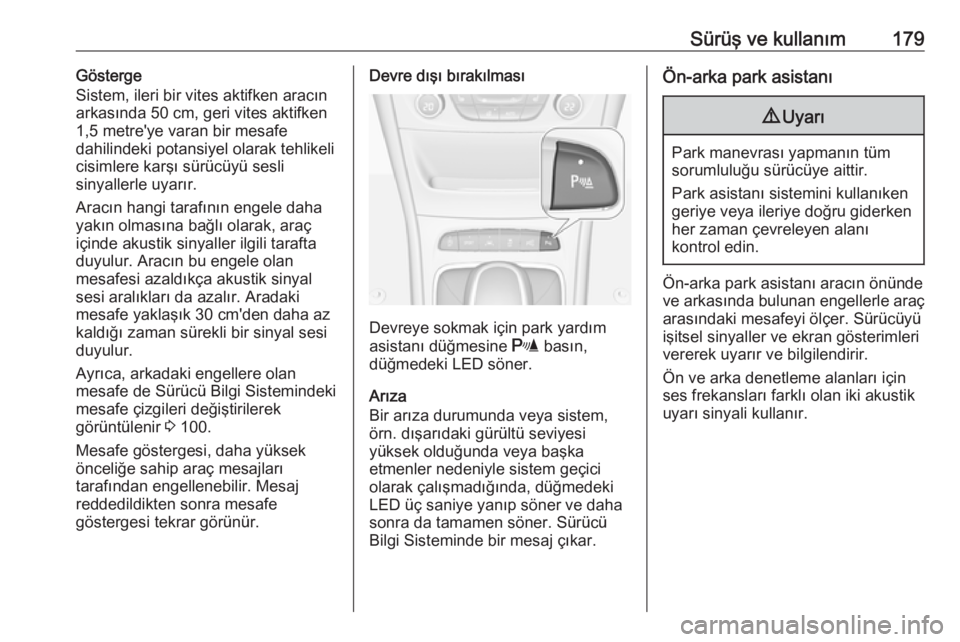

Sürüş ve kullanım179Gösterge
Sistem, ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken
1,5 metre'ye varan bir mesafe
dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.
Aracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki engellere olan
mesafe de Sürücü Bilgi Sistemindeki
mesafe çizgileri değiştirilerek
görüntülenir 3 100.
Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Mesaj
reddedildikten sonra mesafe
göstergesi tekrar görünür.Devre dışı bırakılması
Devreye sokmak için park yardım
asistanı düğmesine r basın,
düğmedeki LED söner.
Arıza
Bir arıza durumunda veya sistem,
örn. dışarıdaki gürültü seviyesi
yüksek olduğunda veya başka
etmenler nedeniyle sistem geçici
olarak çalışmadığında, düğmedeki
LED üç saniye yanıp söner ve daha
sonra da tamamen söner. Sürücü
Bilgi Sisteminde bir mesaj çıkar.
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.

180Sürüş ve kullanım
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Bir kontak çevrimi dahilinde r
kapatılırsa, ön park yardımı devreden
çıkarılır. Araç hızı öncesinde 25 km/
saat'i aşmışsa, hız 11 km/saat'in altına düştüğünde park asistanı tekrar devreye sokulur.
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi
sisteminde Park Yardımcısı Kapalı
görünür.
Gösterge
Sistem, aracın önünde 80 cm'ye
varan bir mesafe dahilindeki
potansiyel olarak tehlikeli nesnelere
karşı ve ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken ise 1,5 metre'ye varan bir mesafe
dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.
Aracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki ve öndeki engellere
olan mesafe de Sürücü bilgi
sistemindeki mesafe çizgileri
değiştirilerek görüntülenir 3 100 veya,
versiyona bağlı olarak Bilgi Ekranında
gösterilir 3 105.

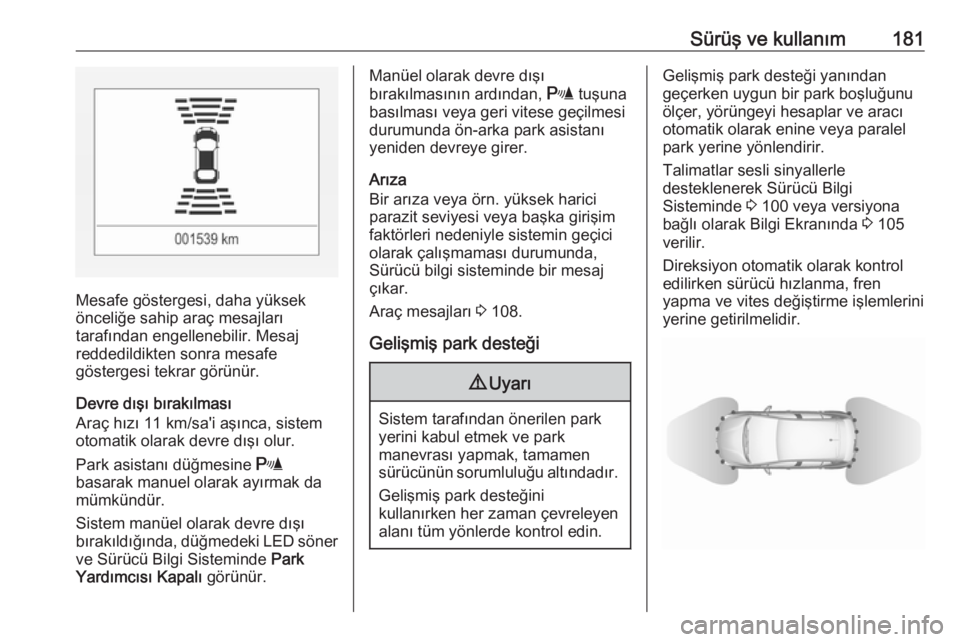

Sürüş ve kullanım181
Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Mesaj
reddedildikten sonra mesafe
göstergesi tekrar görünür.
Devre dışı bırakılması
Araç hızı 11 km/sa'i aşınca, sistem
otomatik olarak devre dışı olur.
Park asistanı düğmesine r
basarak manuel olarak ayırmak da
mümkündür.
Sistem manüel olarak devre dışı
bırakıldığında, düğmedeki LED söner ve Sürücü Bilgi Sisteminde Park
Yardımcısı Kapalı görünür.
Manüel olarak devre dışı
bırakılmasının ardından, r tuşuna
basılması veya geri vitese geçilmesi
durumunda ön-arka park asistanı
yeniden devreye girer.
Arıza
Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
Sürücü bilgi sisteminde bir mesaj
çıkar.
Araç mesajları 3 108.
Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir.
Talimatlar sesli sinyallerle
desteklenerek Sürücü Bilgi
Sisteminde 3 100 veya versiyona
bağlı olarak Bilgi Ekranında 3 105
verilir.
Direksiyon otomatik olarak kontrol
edilirken sürücü hızlanma, fren
yapma ve vites değiştirme işlemlerini
yerine getirilmelidir.

182Sürüş ve kullanımGelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.
Etkinleştirilmesi
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Bir park yeri ararken, ( düğmesine
kısa basıldığında sistem çalışmaya
hazırdır.
Sistem park asistanı modunda paralel
park için 10 metrelik veya enine park
için altı metrelik park boşluklarını
algılar ve ezberler.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ile park eden başka araçlar
sırası arasında izin verilen maksimum paralel mesafe, paralel park etmek
için 1,8 metre ve enine park etmek
için 2,5 metre'dir.Çalışma prensibiPark yeri arama modu, Sürücü Bilgi Sisteminde gösterim
( tuşuna uzun basarak Sürücü Bilgi
Sisteminde paralel veya dikey park
yerini seçin.
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini algılamak
için, sürücü tarafı dönüş sinyalini
çalıştırın.

Sürüş ve kullanım183
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Renkli Bilgi Ekranındaki gösterimEkrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için
10 metre veya enine park etme yerleri için altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabuledilmiş demektir. Sistem park
boşluğu için uygun olan en uygun yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Sonra da araç
otomatik olarak park boşluğuna
yönlendirilerek sürücüye frenleme,
hızlanma ve vites değiştirme ile ilgili
ayrıntılı bilgiler verilir. Sürücü ellerini
direksiyondan uzaklaştırmalıdır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun. Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.

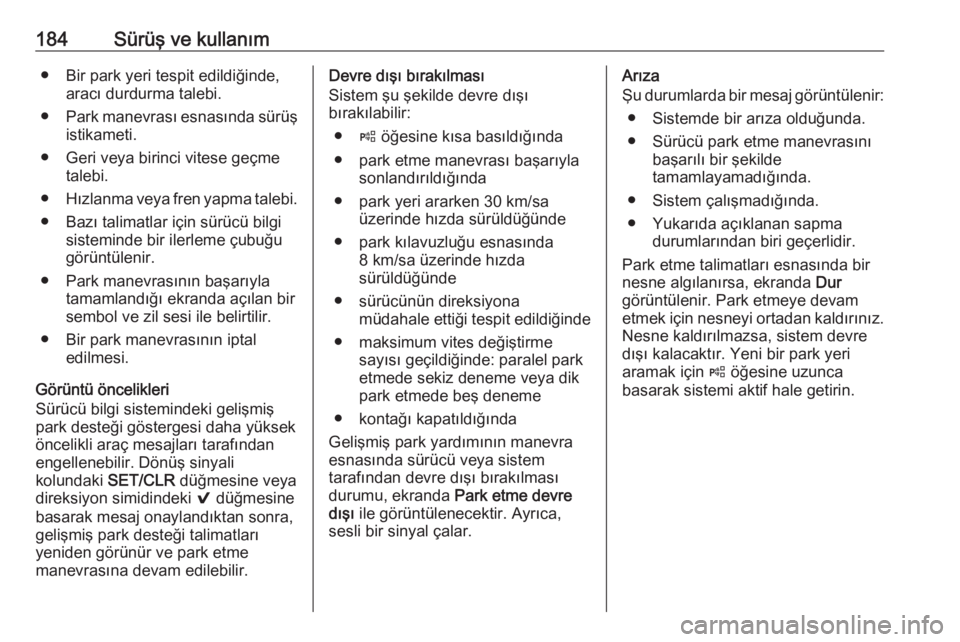

184Sürüş ve kullanım● Bir park yeri tespit edildiğinde,aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri veya birinci vitese geçme talebi.
● Hızlanma veya fren yapma talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğu
görüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine veya
direksiyon simidindeki 9 düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel park
etmede sekiz deneme veya dik park etmede beş deneme
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.Arıza
Şu durumlarda bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
● Yukarıda açıklanan sapma durumlarından biri geçerlidir.
Park etme talimatları esnasında bir
nesne algılanırsa, ekranda Dur
görüntülenir. Park etmeye devam
etmek için nesneyi ortadan kaldırınız. Nesne kaldırılmazsa, sistem devre
dışı kalacaktır. Yeni bir park yeri
aramak için ( öğesine uzunca
basarak sistemi aktif hale getirin.

Sürüş ve kullanım185Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.

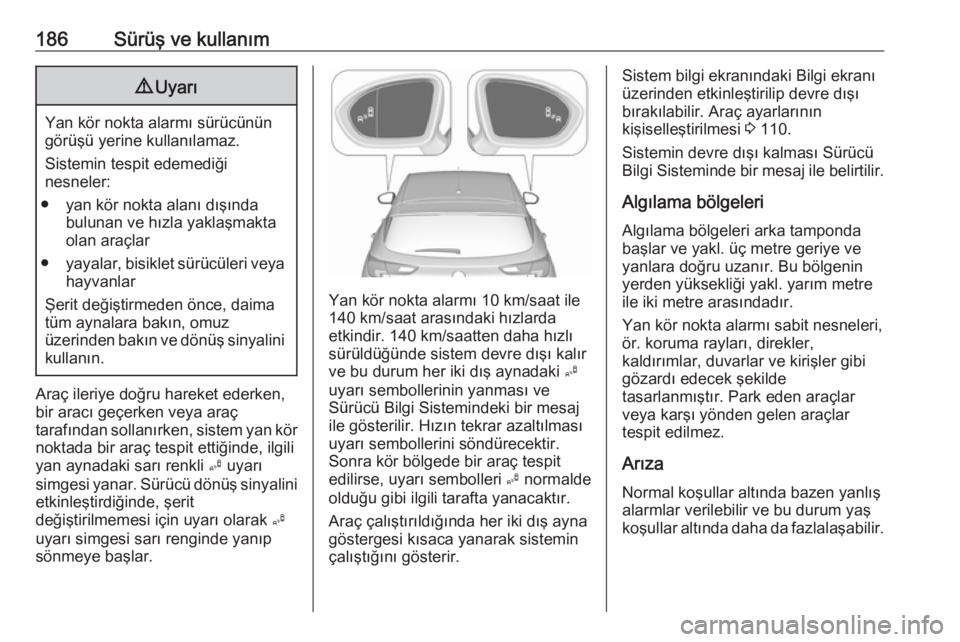

186Sürüş ve kullanım9Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ve
Sürücü Bilgi Sistemindeki bir mesaj
ile gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Bilgi ekranı
üzerinden etkinleştirilip devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 110.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre
ile iki metre arasındadır.
Yan kör nokta alarmı sabit nesneleri,
ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Arıza Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.

Sürüş ve kullanım187Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 245.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre aralıklı olan ve gösterilen nesnelere olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.

188Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekran ayarları
Parlaklık ve kontrast, arka görüş
kamerası aktifken dokunmatik ekrana dokunmak suretiyle ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Arka görüş kamerası, Renkli Bilgi
Ekranındaki araç ayarlarını
kişiselleştirme menüsünden manüel olarak devre dışı bırakılabilir. İlgili
ayarı Ayarlar , I Araç içinde seçin.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması7" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Araç içinde seçin.
Bilgi Ekranı 3 105.
Araç ayarlarının kişiselleştirilmesi
3 110.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
