OPEL ASTRA K 2016 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz189Asistent dopravního
značení
Funkčnost
Asistent dopravního značení zjišťuje
dopravní značky pomocí přední
kamery a zobrazuje je v informačním
centru řidiče.
Pokud je vozidlo vybaveno
zabudovaným navigačním
systémem, mohou být navíc zahrnuty
i dopravní značky z mapových dat.
Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● městské regiony (specifické podle země)
● dálnice
● státní silnice ● obytné zónyDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení pro tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● časová omezení
● omezení vzdálenosti
● směrové šipkyZnačky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v informačním centru řidiče, dokud
není detekováno další omezení
rychlosti nebo konec omezení
rychlosti, nebo do uplynutí
definovaného časového úseku
zobrazení značky.
Indikace několika značek na displeji
je možná.
Vykřičník v rámečku znamená, že
byla detekována jiná značka, kterou
systém nebyl schopen s určitostí
identifikovat.

190Řízení vozidla a jeho provozSystém funguje v závislosti na
světelných podmínkách bez ztráty
funkce až do rychlosti 200 km/h.
V noci je systém aktivní do rychlosti
160 km/h.
Zobrazení displejem
Informace o aktuálně platných
dopravních značkách jsou k dispozici na vyhrazené stránce asistenta
dopravního značení v Informačním
centru řidiče.
Kromě toho se ve spodním řádku
informačního centra řidiče trvale
zobrazuje aktuálně platná omezená
rychlost. V případě omezení rychlosti
s doplňkovými informacemi se v této
oblasti zobrazí symbol +.
Na displeji střední úrovně výbavy
vyberte nabídku Info ? pomocí
tlačítka MENU a nastavovacím
kolečkem na páčce ukazatelů směru
vyberte stránku asistenta dopravního
značení 3 99.Na Displeji vyšší úrovně výbavy
pomocí pravých tlačítek na volantu
vyberte nabídku Info a stisknutí P
nebo Q vyberte stránku asistenta
dopravního značení 3 99.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka asistenta dopravního značení znovu vybrána, bude zobrazena
poslední rozpoznaná dopravní
značka.
Funkce upozornění
Funkci upozornění lze aktivovat nebo deaktivovat v nabídce nastavení
asistenta dopravního značení.

Řízení vozidla a jeho provoz191
Pokud je tato funkce aktivována
a stránka rozpoznání dopravních
značek není aktuálně zobrazena,
zobrazí se nově detekované dopravní značky omezení rychlosti a zákazu
předjíždění v Informačním centru
řidiče jako překryvná okna.
Na displeji střední úrovně výbavy, při
zobrazení stránky asistenta
dopravního značení, stiskněte
SET/CLR na páčce ukazatelů směru.Otáčením nastavovacího kolečka
vyberte Upozornění ZAP nebo
Upozornění VYP a stiskněte
SET/CLR .
Na displeji vyšší úrovně výbavy, při
zobrazení stránky asistenta
dopravního značení, stiskněte q na
ovládacích prvcích na volantu.Pomocí 9 aktivujte upozornění
nastavením J nebo je deaktivujte
nastavením I.
Překryvné okno upozornění se
v informačním centru řidiče zobrazí
přibližně na osm sekund.
Vynulování systému Obsah displeje dopravních značek
lze vymazat v nabídce nastavení na
stránce asistentu pro dopravní
značky vybráním položky Resetovat
a potvrzením stisknutím tlačítka
SET/CLR na páčce směrových světel
nebo 9 na ovládacích prvcích na
volantu.

192Řízení vozidla a jeho provozAlternativně lze vymazat obsahu
stránky stisknutím tlačítka SET/CLR
nebo 9 po dobu tří sekund.
Po úspěšném vynulování se ozve
akustický signál a zobrazí se
následující „výchozí značka“, která se bude zobrazovat, dokud nebude
detekována nebo navigačním
systémem poskytnuta další dopravní značka.
V některých případech je asistent pro
dopravní značky vymazán systémem
automaticky.
Vymazání dopravních značek
Existují různé způsoby, které mají za
následek vymazání aktuálně
zobrazovaných dopravních značek.
Po vymazání se v informačním centru řidiče zobrazí „výchozí značka“ nebo
značka mapových dat navigačního
systému.
Důvody pro vymazání značek:
● Byla ujeta předdefinovaná vzdálenost nebo uplynu
předdefinovaný čas (liší se pro jednotlivé typy značek)
● Vozidlo projíždí odbočkou
● Pokud nejsou k dispozici mapová
data navigačního systému
a rychlost vozidla klesne pod 52 km/h (detekce vjezdu do města)
● Pokud jsou k dispozici mapová data navigačního systému a byl
detekován vjezd/výjezd z města
z důvodu změny mapových dat
Rozpoznání dopravních značek ve spojení s navigačním
systémem
Pokud je vozidlo vybaveno
navigačním systémem, může
aktuálně zobrazovaná značka
pocházet buď z optické detekce
značek, nebo mapových dat.
Pokud aktuálně zobrazovaná značka
pochází z mapových dat a informace
na mapě se změní, zobrazí se nováznačka. To může mít za následek
detekci nové značky, i když jste
neminuli žádnou značku na silnici.
Porucha
Asistent dopravního značení nemusí
fungovat správně v následujících
situacích:
● Plocha čelního skla v místě přední kamery je znečištěná
nebo zakryta cizími tělesy, např.
nálepkami.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo
stíny.
● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).

Řízení vozidla a jeho provoz193Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Asistent udržení v jízdním
pruhu
Asistent udržení v jízdním pruhupomáhá zabránit nehodám
v důsledku neúmyslného vybočení
z jízdního pruhu. Přední kamera
sleduje značení jízdního pruhu.
Pokud se vozidlo přiblíží ke značení
jízdního pruhu, je volant mírně
natočen tak, aby se vozidlo udrželo
v jízdním pruhu. Otočením volantu se
funkce systému potlačí.
Při značném přejetí značení jízdního
pruhu bez potlačení systému začne
asistent udržení v jízdním pruhu
vydávat vizuální a akustické varovné signály.
Za neúmyslné se považuje vybočení
z jízdního pruhu:
● bez použití ukazatelů směru,
● při použití ukazatelů směru na opačné straně vybočení
z jízdního pruhu,
● bez brzdění,
● bez zrychlení,
● bez aktivního řízení.
Poznámky
Systém se může vypnout, pokud
detekuje nejasné značení jízdního
pruhu, např. při průjezdu
staveništěm.Poznámky
Systém se může vypnout, pokud
detekuje jízdní pruhy, které jsou
příliš úzké, příliš široké nebo příliš
zatáčkovité.
Aktivace
Asistent udržení v jízdním pruhu se
aktivuje stisknutím a. Svítící dioda
LED v tlačítku ukazuje, že je systém
zapnut.

194Řízení vozidla a jeho provozKdyž kontrolka a na sestavě
sdružených přístrojů rozsvítí zeleně,
je systém připravený k činnosti.
Systém funguje při rychlostech
vozidla v rozsahu od 60 km/h do
180 km/h, a pokud je na vozovce
viditelné značení jízdního pruhu.
Pokud se vozidlo přiblíží ke značení
jízdního pruhu bez použití ukazatelů
v tomto směru, systém mírně natočí
volant a kontrolka a změní barvu na
žlutou.
Při značném vybočení z jízdního
pruhu vydá systém upozornění
blikající kontrolkou a spolu
s akustickým signálem, který se
ozývá z příslušného směru.
Systém nelze používat, pokud není
detekováno značení jízdních pruhů.
Pokud systém rozpozná značení jízdního pruhu pouze na jedné straně
silnice, bude fungovat pouze pro tuto stranu.
Asistent udržení v jízdním pruhu
detekuje jízdu s uvolněným řízením.
V tomto případě se v informačním
centru řidiče zobrazí zprávaa akustický signál zní, dokud asistent
udržení v jízdním pruhu detekuje
jízdu s uvolněným řízením.
Deaktivace
Systém se deaktivuje stisknutím a.
LED kontrolka v tlačítku zhasne.
Porucha Činnost systému mohou ovlivnit
následující vlivy:
● Čelní sklo je špinavé nebo ovlivněno cizími předměty,
například nálepkami
● Blízkostí vepředu jedoucích vozidel
● Naklopení silnice
● Zatáčkovité a kopcovité silnice
● Okraje vozovky
● Silnice s nekvalitním značením jízdních pruhů
● Náhlé změny světla
● Nepříznivé vnější podmínky, například hustý déšť nebo
sněžení
● Úpravy vozidla, například pneumatik.Systém vypněte, pokud je jeho
činnost narušována skvrnami asfaltu,
prasklinami vozovky, dočasným nebo
stavební značením jízdních pruhů
nebo jinými závadami silnice.9 Varování
Vždy věnujte pozornost situaci
v dopravním provozu a udržujte
správnou polohu vozidla v jízdním pruhu, v opačném případě hrozí
nebezpečí poškození vozidla,
úrazu nebo smrtelného zranění.
Asistent udržení v jízdním pruhu
neřídí vozidlo neustále.
Systém nemusí udržet vozidlo
v jízdním pruhu nebo poskytnout
varování, i když je detekováno
značení jízdního pruhu.
Asistent udržení v jízdním pruhu
nemusí poskytnout dostatečné
řízení k zamezení vybočení
z jízdního pruhu.
Systém nemusí detekovat jízdu
s uvolněným řízením z důvodu
externích vlivů (stav silnice
a vozovky, počasí apod.). Za

Řízení vozidla a jeho provoz195řízení vozidla plně odpovídá řidič
a za jízdy musí mít vždy ruce na
volantu.
Použití systému při tažení přívěsu
na kluzkých silnicích může
způsobit ztrátu kontroly nad
vozidlem a dopravní nehodu.
Vypněte systém.Palivo
Palivo pro zážehové motory Používejte pouze bezolovnaté palivo, které splňuje Evropskou normu
EN 228 nebo E DIN 51626-1 nebo
ekvivalentní.
Motor je schopen provozu na palivo,
které obsahuje až 10 % etanolu
(například E10).
Používejte palivo s doporučeným oktanovým číslem 3 258.Výstraha
Nepoužívejte palivo ani jiná aditiva
do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
poškození motoru.Výstraha
Použití paliva s příliš nízkým
oktanovým číslem může vést
k nekontrolovanému spalování
a poškození motoru.
Palivo pro vznětové motory
Používejte pouze motorovou naftu,
která splňuje normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry pod 50 ppm.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru.

196Řízení vozidla a jeho provozNepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí ředit palivy, která jsou určena pro
benzínové motory.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Pomalým otáčením doleva otevřete uzávěr hrdla palivové nádrže.

Řízení vozidla a jeho provoz197

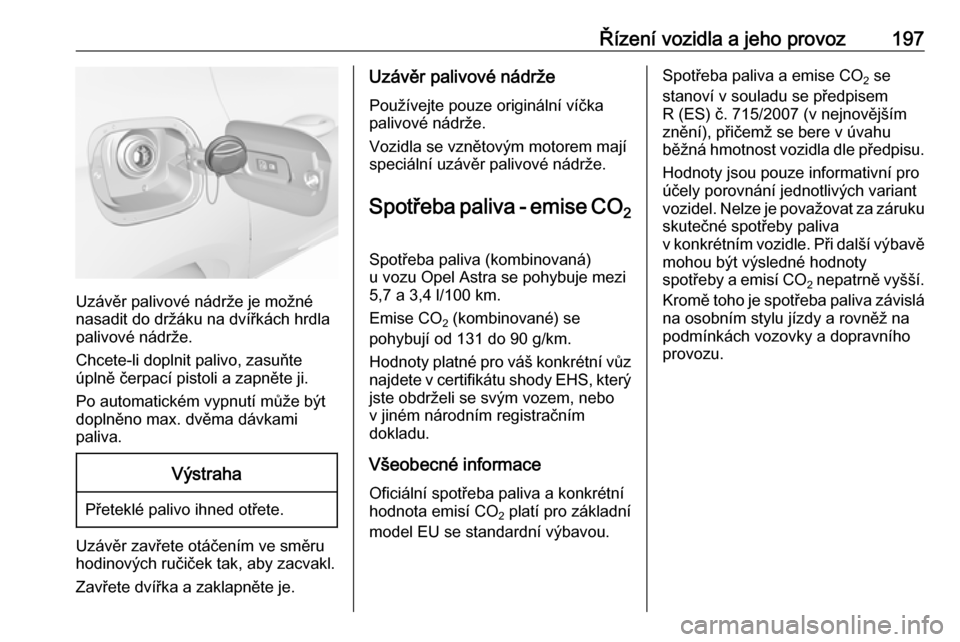

Uzávěr palivové nádrže je možné
nasadit do držáku na dvířkách hrdla
palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí může být
doplněno max. dvěma dávkami
paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením ve směru
hodinových ručiček tak, aby zacvakl.
Zavřete dvířka a zaklapněte je.
Uzávěr palivové nádrže
Používejte pouze originální víčka
palivové nádrže.
Vozidla se vznětovým motorem mají
speciální uzávěr palivové nádrže.
Spotřeba paliva - emise CO 2
Spotřeba paliva (kombinovaná) u vozu Opel Astra se pohybuje mezi
5,7 a 3,4 l/100 km.
Emise CO 2 (kombinované) se
pohybují od 131 do 90 g/km.
Hodnoty platné pro váš konkrétní vůz
najdete v certifikátu shody EHS, který jste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Všeobecné informace Oficiální spotřeba paliva a konkrétní
hodnota emisí CO 2 platí pro základní
model EU se standardní výbavou.Spotřeba paliva a emise CO 2 se
stanoví v souladu se předpisem
R (ES) č. 715/2007 (v nejnovějším
znění), přičemž se bere v úvahu
běžná hmotnost vozidla dle předpisu.
Hodnoty jsou pouze informativní pro
účely porovnání jednotlivých variant
vozidel. Nelze je považovat za záruku
skutečné spotřeby paliva
v konkrétním vozidle. Při další výbavě
mohou být výsledné hodnoty
spotřeby a emisí CO
2 nepatrně vyšší.
Kromě toho je spotřeba paliva závislá
na osobním stylu jízdy a rovněž na
podmínkách vozovky a dopravního
provozu.

198Řízení vozidla a jeho provozTažné zařízení
Všeobecné informace Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Doporučujeme Vám, abyste
svěřili dodatečnou montáž tažného
zařízení servisu. Může být nezbytné provést změny, které mají nepříznivý
vliv na chladicí systém, tepelné štíty
nebo jiné zařízení.
Funkce detekce poruchy žárovky
brzdového světla přívěsu nemůže
detekovat částečnou poruchu
žárovek, například v případě žárovek
čtyřikrát pět wattů detekuje poruchu
žárovky pouze, pokud zůstane pouze jedna nebo žádná žárovka pět wattů.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Pokud se
nepoužívá, vždy tyč s kulovou hlavou
uložte do vozidla.Chování vozidla za jízdy
a rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však kulovou
hlavu, pokud používáte stabilizátor
tlumící účinky sil vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou
a obytných přívěsů s celkovou
povolenou hmotností více než
1300 kg se důrazně doporučuje
používat stabilizátor při jízdě rychlostí
větší než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné
zatížení 3 264.Tažení přívěsu
Hmotnost přívěsu Přípustné hmotnosti přívěsu jsou
maximální hodnoty závislé na vozidle
a motoru, které nesmějí být
překročeny. Skutečná hmotnost
přívěsu je rozdíl mezi skutečnou
celkovou hmotností přívěsu
a skutečným zatížením kulové hlavy
tažného zařízení v připojeném stavu.
Přípustné hmotnosti přívěsů Vašeho
vozidla jsou uvedeny v úředních
dokladech k Vašemu vozidlu. Obecně
platí tyto hodnoty pro stoupání do max. 12 %.
Povolené zatížení přívěsu platí pro
uvedené stoupání/klesání do
nadmořské výšky 1000 m.n.m. Se
stoupající nadmořskou výškou klesá
výkon motoru, protože je vzduch řidší, a je tedy snížena schopnost stoupání,
povolená hmotnost soupravy se také
snižuje o 10 % na každých
1000 metrů nadmořské výšky.
Hmotnost soupravy nemusí být
snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 %, například dálnice).
