OPEL ASTRA K 2016 Uživatelská příručka (in Czech)

Péče o vozidlo2194.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru
Světlo interiéru, lampičky na čtení Žárovky musí měnit servis.
Osvětlení zavazadlového
prostoru
Žárovky musí měnit servis.
Osvětlení přístrojové desky
Žárovky musí měnit servis.

220Péče o vozidloElektrická soustavaPojistkyÚdaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● motorový prostor
● přístrojová deska
● zavazadlový prostor
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany a pojistku vytáhněte.

Péče o vozidlo221Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.
Č.Obvod1Startér2Startér3Snímač výfukových plynů4Modul řízení motoru5Funkce motoru6Modul řízení převodovky7–8Modul řízení motoru9Klimatizace10–11Systém zamykání zadních
výklopných dveří12Zprava bederní opěry sedadla13Čerpadlo po vzkypění14–15Snímač výfukových plynů16Vstřikování paliva17Vstřikování paliva

222Péče o vozidloČ.Obvod18–19–20–21–22ABS23Systém ostřikovačů čelního skla
a zadního okna24–25Ohřívání nafty26Modul řízení převodovky27Modul zadních výklopných dveří28–29Vyhřívání zadního skla30–31–32Transformátor DC/LED displej/
elektrické topení/klimatizace/
řídicí jednotka žhavicích svíček/
palivové čerpadloČ.Obvod33–34Houkačka35Napájecí zásuvka zavazadlo‐
vého prostoru36Pravé dálkové světlo (halogen)/
pravé tlumené světlo (LED)37Levé dálkové světlo (halogení)38LED světlomet/automatické
nastavování sklonu světlometů39Přední světlo do mlhy40OnStar41Snímač vody v palivu/vodní
čerpadlo42Ruční nastavení sklonu světlo‐
metů43Palivové čerpadlo44Zadní kamera/vnitřní zpětné
zrcátko/modul přívěsu/napájecí
konektorČ.Obvod45LED světlomet, levý/automatické
nastavování sklonu světlometů,
levý46Sestava sdružených přístrojů47Zámek sloupku řízení48Zadní stěrač49Vyhřívané zrcátku50LED světlomet, pravý/automa‐
tické nastavování sklonu světlo‐
metů, pravý51Levé tlumené světlo (LED)52Řídicí jednotka moru/řídicí modul převodovky53–54Stěrač čelního skla55–56–57–

Péče o vozidlo223Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

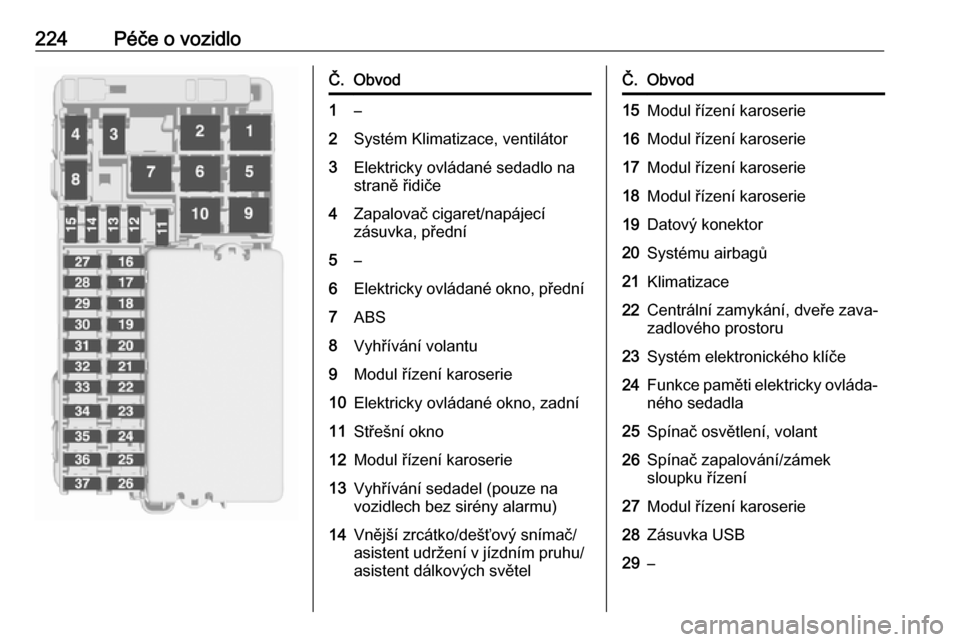

Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěna za
krytem.
Zatáhněte za kryt a sejměte jej.
Vozidla s napájecím konektorem:
Pokud je kryt pojistek vybaven
napájecím konektorem, musí se
k jeho sejmutí použit adaptér
a šroubovák. Adaptér je uložen
v odkládací schránce v palubní desce 3 67. Šroubovák je uložen
v zavazadlovém prostoru 3 227.
Připevněte adaptér k napájecímu
konektoru.
Šroubovák prostrčte prohlubní
v adaptéru. Zatažením za šroubovák
sejměte kryt.

224Péče o vozidloČ.Obvod1–2Systém Klimatizace, ventilátor3Elektricky ovládané sedadlo na
straně řidiče4Zapalovač cigaret/napájecí
zásuvka, přední5–6Elektricky ovládané okno, přední7ABS8Vyhřívání volantu9Modul řízení karoserie10Elektricky ovládané okno, zadní11Střešní okno12Modul řízení karoserie13Vyhřívání sedadel (pouze na
vozidlech bez sirény alarmu)14Vnější zrcátko/dešťový snímač/
asistent udržení v jízdním pruhu/ asistent dálkových světelČ.Obvod15Modul řízení karoserie16Modul řízení karoserie17Modul řízení karoserie18Modul řízení karoserie19Datový konektor20Systému airbagů21Klimatizace22Centrální zamykání, dveře zava‐zadlového prostoru23Systém elektronického klíče24Funkce paměti elektricky ovláda‐ ného sedadla25Spínač osvětlení, volant26Spínač zapalování/zámek
sloupku řízení27Modul řízení karoserie28Zásuvka USB29–

Péče o vozidlo225Č.Obvod30Páka voliče31Stěrač zadního skla32Řídicí modul převodovky (pouze
na vozidlech se systémem stop-
start)33Systému alarmu/siréna alarmu34Parkovací asistent/upozornění
na mrtvý úhel/informační systém/
zásuvka USB35OnStar36Informační displej/sestava sdru‐
žených přístrojů/přehrávač CD37Informační systém, rádio
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Vozidla s napájecím konektorem: 1. Nasaďte kryt na prvé straně.
2. Přiklopte levou stranu krytu dopředu. Dejte pozor, aby
zajišťovací příchytky byly
naváděny podle vyobrazení na
obrázku.
Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je umístěna na
levé straně za krytem v bočním
obložení zavazadlového prostoru.Sejměte kryt.
Uvolněte kryt pojistkové skříňky
z příchytek a sejměte jej.

226Péče o vozidloČ.Obvod1–2–3Přívěs4Elektricky ovládané sedadlo
spolujezdce5–6Modul výstrahy vzdálenosti7–8–9Vyhřívání zadních sedadel
(pouze na vozidlech bez sirény
alarmu)10–11–12Vyhřívání předních sedadel
(pouze na vozidlech se sirénou
alarmu)13Vyhřívání zadních sedadel
(pouze na vozidlech se sirénou
alarmu)Č.Obvod14Vyhřívání volantu (na vozidlech
s vyhříváním sedadel a sirénou
alarmu)15Větrání sedadel16Zásuvka tažného zařízení17Zásuvka tažného zařízení18–19–20–21Elektrické sklápění sedadel22–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.

Péče o vozidlo227Nářadí vozidla
Nářadí Vozidlo s rezervním kolem
Zvedák, tažné oko, popruh k zajištění
poškozeného kola a nářadí je
uloženo v sadě nářadí pod rezervním kolem v zavazadlovém prostoru.
Rezervní kolo 3 240.
Vozidla se soupravou na opravu
pneumatik
Některé nářadí a tažné oko je uloženo společně se soupravou na opravu
pneumatik v sadě nářadí v pravé
stěně zavazadlového prostoru.
Otevřete kryt úložné schránky.
Kola a pneumatiky
Stav pneumatik, stav ráfkůHrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 264.
V souladu s předpisy dané země nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.

228Péče o vozidloZnačení pneumatik
Např. 215/60 R 16 95 H215:Šířka pneumatiky, mm60:Průřezový poměr (výška
pneumatiky vůči šířce), %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat16:Průměr ráfku, palce95:Index zatížení, např. 95
odpovídá zatížení 690 kgH:Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/h
Vyberte správnou pneumatiku pro maximální rychlost vašeho vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností
řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit maximální rychlost vozidla.
Výkon 3 260.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
To platí také pro vozidla se systémem
sledování tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 264.
Na informačním štítku tlaků vzduchu
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky originální
výbavy vozidla a odpovídající tlaky
vzduchu v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možná nejnižší spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle různých volitelných možností. Prozjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
