OPEL ASTRA K 2017.5 Īpašnieka rokasgrāmata (in Latvian)

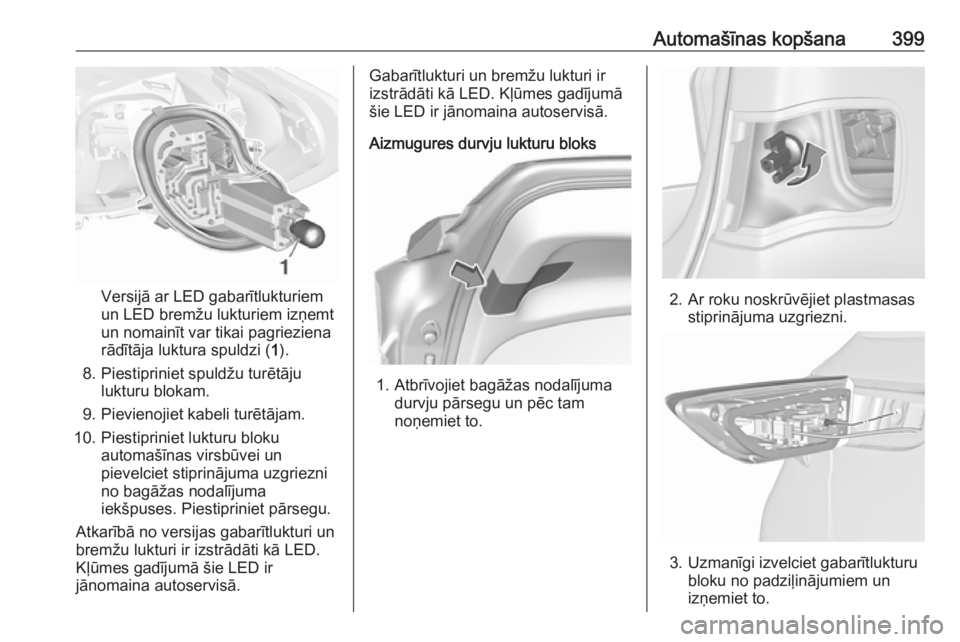

Automašīnas kopšana399
Versijā ar LED gabarītlukturiem
un LED bremžu lukturiem izņemt
un nomainīt var tikai pagrieziena
rādītāja luktura spuldzi ( 1).
8. Piestipriniet spuldžu turētāju lukturu blokam.
9. Pievienojiet kabeli turētājam.
10. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriezni
no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi un
bremžu lukturi ir izstrādāti kā LED.
Kļūmes gadījumā šie LED ir
jānomaina autoservisā.
Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.

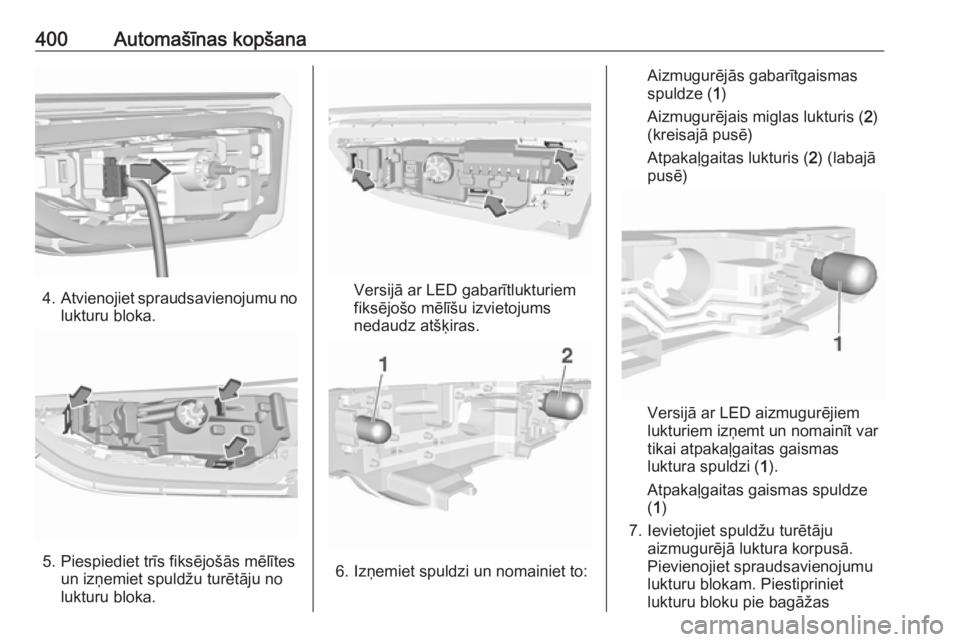

400Automašīnas kopšana
4.Atvienojiet spraudsavienojumu no
lukturu bloka.
5. Piespiediet trīs fiksējošās mēlītes un izņemiet spuldžu turētāju no
lukturu bloka.
Versijā ar LED gabarītlukturiem
fiksējošo mēlīšu izvietojums
nedaudz atšķiras.
6. Izņemiet spuldzi un nomainiet to:
Aizmugurējās gabarītgaismas
spuldze ( 1)
Aizmugurējais miglas lukturis ( 2)
(kreisajā pusē)
Atpakaļgaitas lukturis ( 2) (labajā
pusē)
Versijā ar LED aizmugurējiem
lukturiem izņemt un nomainīt var
tikai atpakaļgaitas gaismas luktura spuldzi ( 1).
Atpakaļgaitas gaismas spuldze
( 1 )
7. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Pievienojiet spraudsavienojumu
lukturu blokam. Piestipriniet
lukturu bloku pie bagāžas

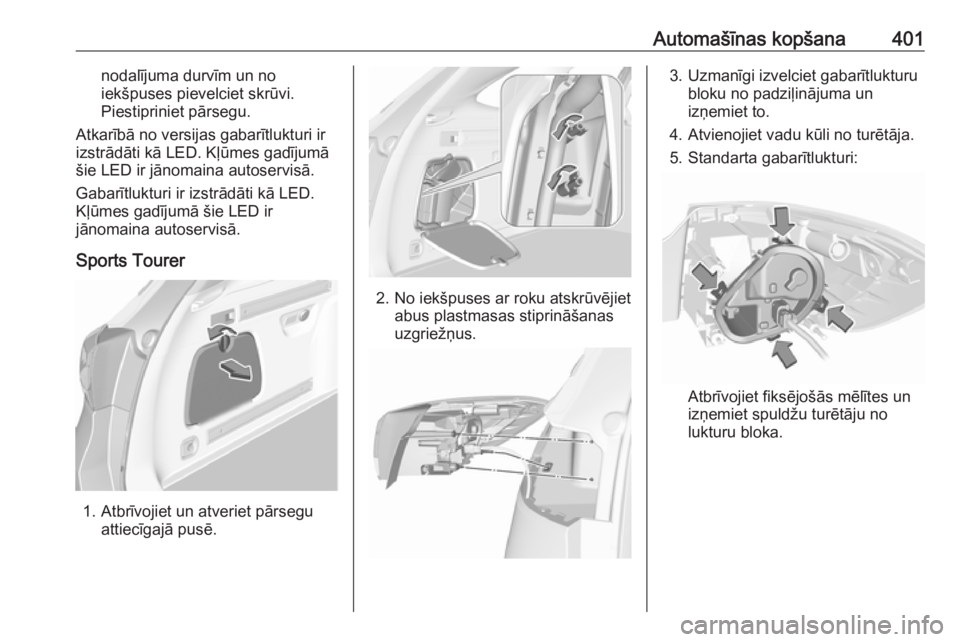

Automašīnas kopšana401nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Gabarītlukturi ir izstrādāti kā LED. Kļūmes gadījumā šie LED ir
jānomaina autoservisā.
Sports Tourer
1. Atbrīvojiet un atveriet pārsegu attiecīgajā pusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājuma un
izņemiet to.
4. Atvienojiet vadu kūli no turētāja.
5. Standarta gabarītlukturi:
Atbrīvojiet fiksējošās mēlītes un
izņemiet spuldžu turētāju no lukturu bloka.

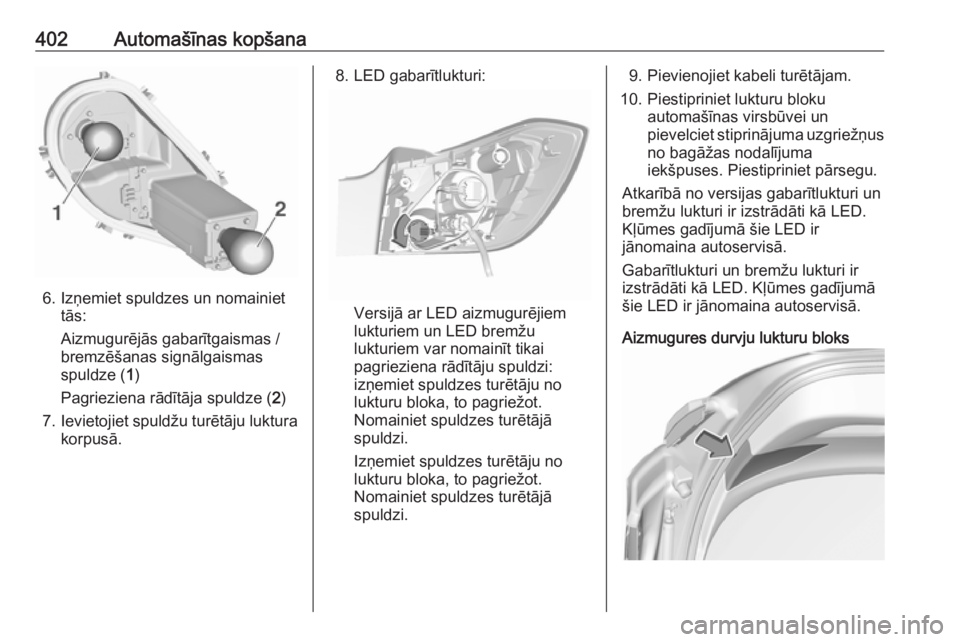

402Automašīnas kopšana
6. Izņemiet spuldzes un nomainiettās:
Aizmugurējās gabarītgaismas /
bremzēšanas signālgaismas spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
7. Ievietojiet spuldžu turētāju luktura
korpusā.
8. LED gabarītlukturi:
Versijā ar LED aizmugurējiem
lukturiem un LED bremžu
lukturiem var nomainīt tikai
pagrieziena rādītāju spuldzi:
izņemiet spuldzes turētāju no
lukturu bloka, to pagriežot. Nomainiet spuldzes turētājā
spuldzi.
Izņemiet spuldzes turētāju no
lukturu bloka, to pagriežot.
Nomainiet spuldzes turētājā
spuldzi.
9. Pievienojiet kabeli turētājam.
10. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus
no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi un
bremžu lukturi ir izstrādāti kā LED.
Kļūmes gadījumā šie LED ir
jānomaina autoservisā.
Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Aizmugures durvju lukturu bloks

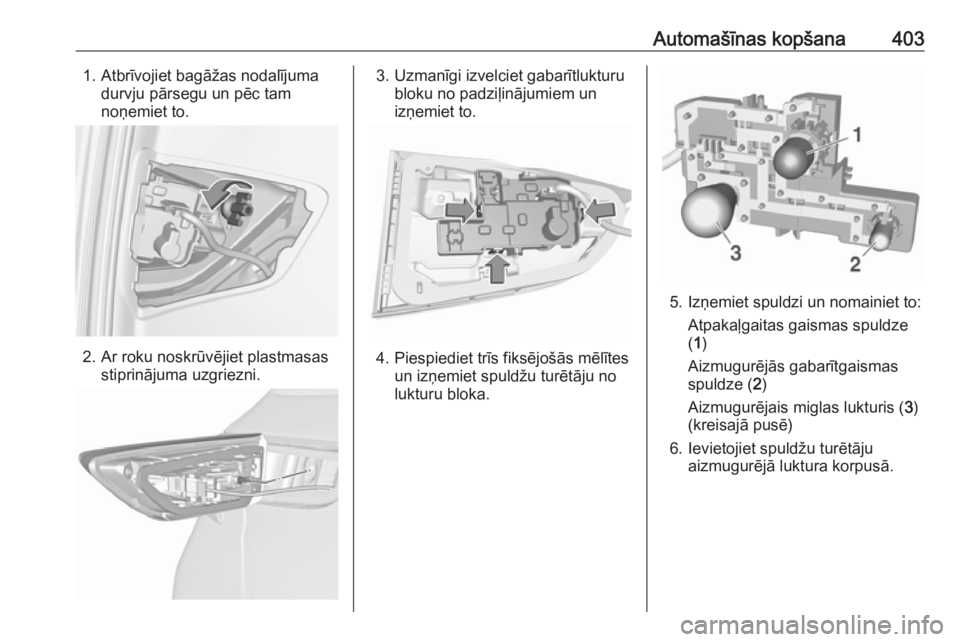

Automašīnas kopšana4031. Atbrīvojiet bagāžas nodalījumadurvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Piespiediet trīs fiksējošās mēlītes un izņemiet spuldžu turētāju no
lukturu bloka.
5. Izņemiet spuldzi un nomainiet to:
Atpakaļgaitas gaismas spuldze
( 1 )
Aizmugurējās gabarītgaismas
spuldze ( 2)
Aizmugurējais miglas lukturis ( 3)
(kreisajā pusē)
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.

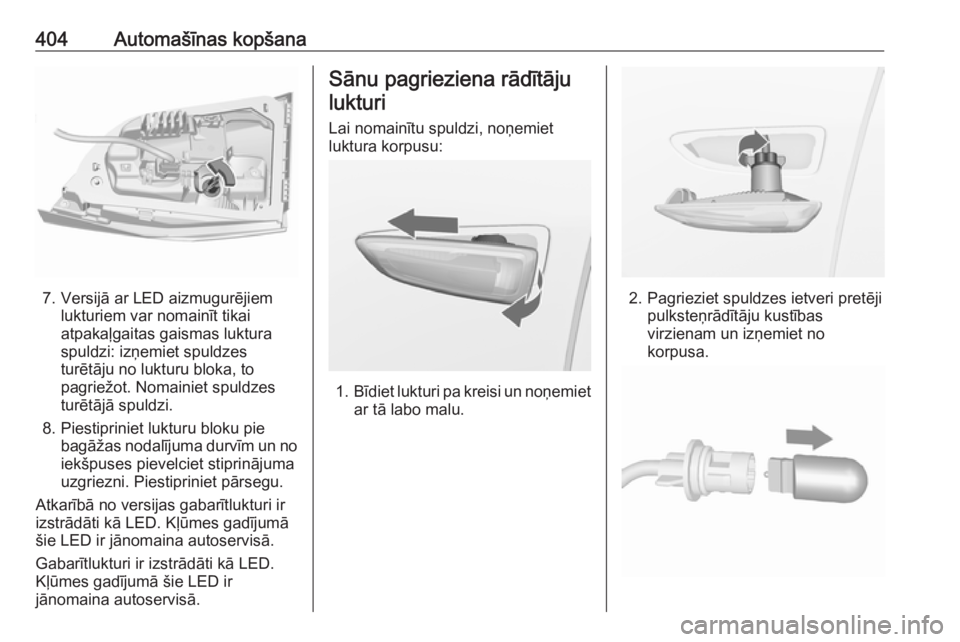

404Automašīnas kopšana
7. Versijā ar LED aizmugurējiemlukturiem var nomainīt tikai
atpakaļgaitas gaismas luktura
spuldzi: izņemiet spuldzes
turētāju no lukturu bloka, to
pagriežot. Nomainiet spuldzes
turētājā spuldzi.
8. Piestipriniet lukturu bloku pie bagāžas nodalījuma durvīm un no
iekšpuses pievelciet stiprinājuma
uzgriezni. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Gabarītlukturi ir izstrādāti kā LED.
Kļūmes gadījumā šie LED ir
jānomaina autoservisā.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

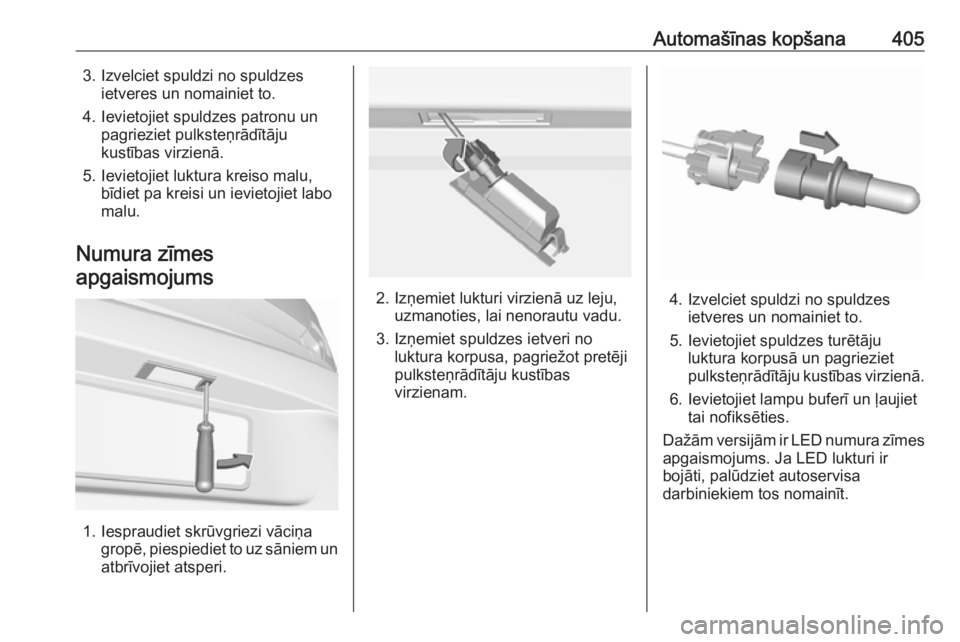

Automašīnas kopšana4053. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri no luktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības
virzienam.4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Dažām versijām ir LED numura zīmes apgaismojums. Ja LED lukturi ir
bojāti, palūdziet autoservisa
darbiniekiem tos nomainīt.

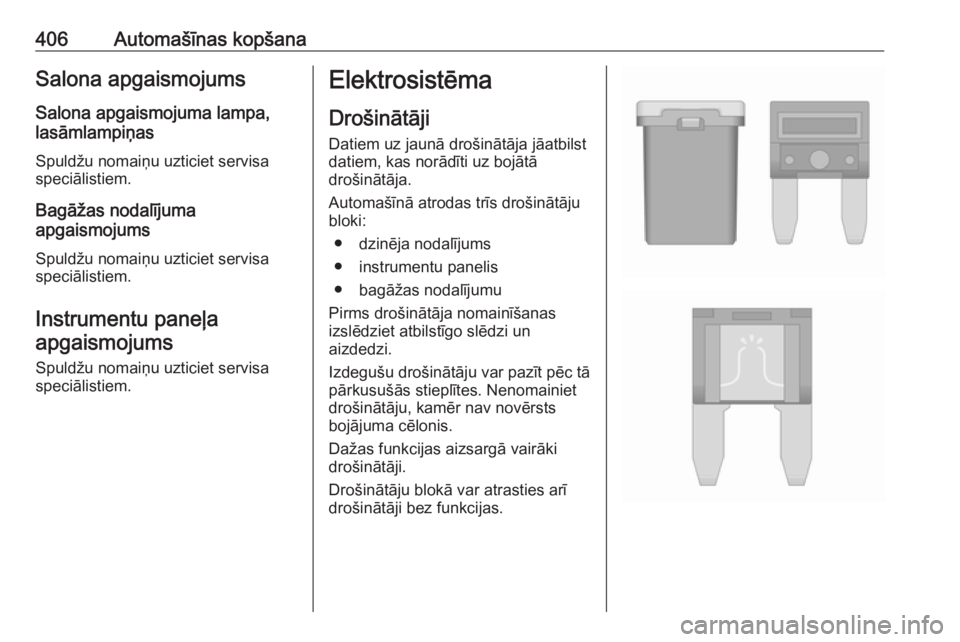

406Automašīnas kopšanaSalona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Bagāžas nodalījuma
apgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Instrumentu paneļaapgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

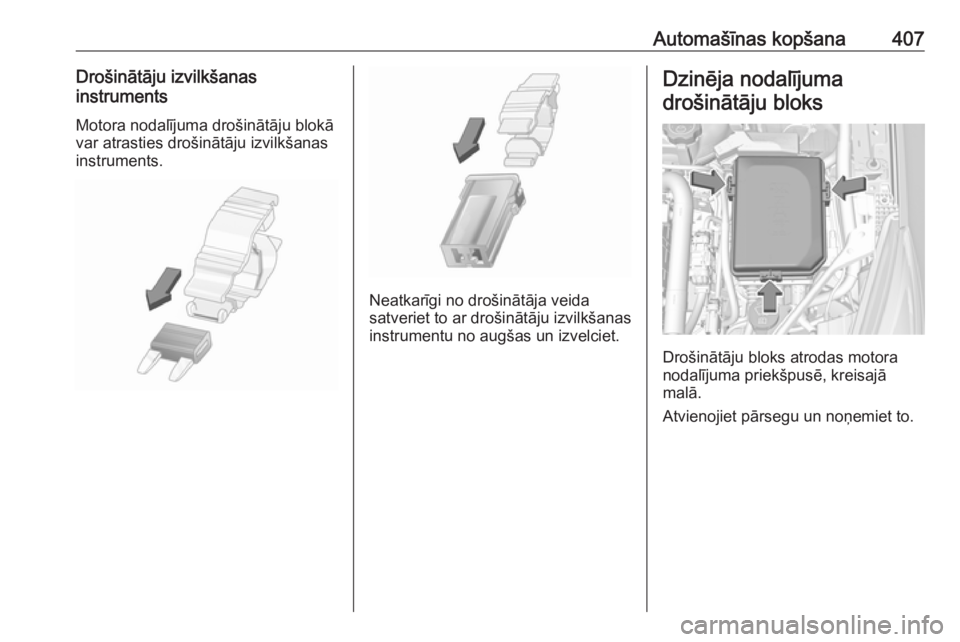

Automašīnas kopšana407Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

408Automašīnas kopšanaNr.Elektriskā ķēde1Starteris2Starteris3Izplūdes gāzu sensors4Motora vadības modulis5Dzinēja funkcijas6Pārnesumkārbas vadības
modulis7–8Motora vadības modulis9Klimata kontroles sistēma10Dīzeļdzinēja izplūdes sistēma11Bagāžas nodalījuma durvju
aizslēgšanas sistēma, transmi‐
sija12Sēdekļa gurnu masāžas funkcija13Papildu elektriskais dzesēšanas
šķidruma sūknis14Dīzeļdzinēja izplūdes sistēma15Izplūdes gāzu sensors16Degvielas iesmidzināšana17Degvielas iesmidzināšana18Dīzeļdzinēja izplūdes sistēma19Dīzeļdzinēja izplūdes sistēmaNr.Elektriskā ķēde20–21Maiņstrāvas/līdzstrāvas pārvei‐
dotājs22ABS23Apskalotāja sistēma vējstiklam
un aizmugurējam logam24–25Dīzeļdegvielas sildītājs26Pārnesumkārbas vadības
modulis27Bagāžas nodalījuma durvju elek‐ triskās vadības modulis28–29Aizmugurējā stikla apsilde30Spoguļu atkausēšana31–32Līdzstrāvas pārveidotājs/LED
displejs/elektriskais sildītājs/
klimata kontroles sistēma/kvēl‐
sveču kontrollers33Pretaizdzīšanas signalizācija34Signāltaure35Elektriskā kontaktligzda
bagāžas nodalījumā
