OPEL ASTRA K 2017.5 Betriebsanleitung (in German)

Stauraum79
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(zweigeteilte Rücksitzlehne),
Sports Tourer
● Die Schlosszungen der äußeren Sicherheitsgurte in die seitlichen
Halterungen einführen, um die
Sicherheitsgurte vor Schäden zu
schützen (siehe Abbildung).
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.

80Stauraum
Die Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen auf beiden Seiten
neben dem Entriegelungsgriff
nicht mehr sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(dreigeteilte Rücksitzlehne),
Sports Tourer
● Die hintere mittlere Armlehne nach oben klappen.● An der Schlaufe ziehen und dieRückenlehne des mittleren
Sitzes umklappen.

Stauraum81● Die Schlosszungen der äußerenSicherheitsgurte in die seitlichen
Halterungen einführen, um die
Sicherheitsgurte vor Schäden zu
schützen (siehe Abbildung).
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
9 Warnung
Beim Umklappen der Rücken‐
lehne des rechten äußeren Sitzes
Vorsicht walten lassen, wenn die
des mittleren Sitzes bereits umge‐
klappt sind. Es besteht Verlet‐
zungsgefahr durch die Schraube,
die aus der Innenseite der
Rückenlehne ragt.
● Alternativ die Sitzlehnen vom Laderaum umklappen: Den
Schalter an der linken oder rech‐ ten Seitenwand des Laderaums
ziehen, um den entsprechenden
Teil der Rücksitzlehne umzuklap‐
pen.
9 Warnung
Beim Bedienen der Rücksitzleh‐
nen aus dem Laderaum heraus
vorsichtig vorgehen. Die Rücken‐
lehne wird mit erheblicher Kraft
umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Sicherstellen, dass nichts an den
Rücksitzen befestigt ist oder auf
der Sitzfläche liegt.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.

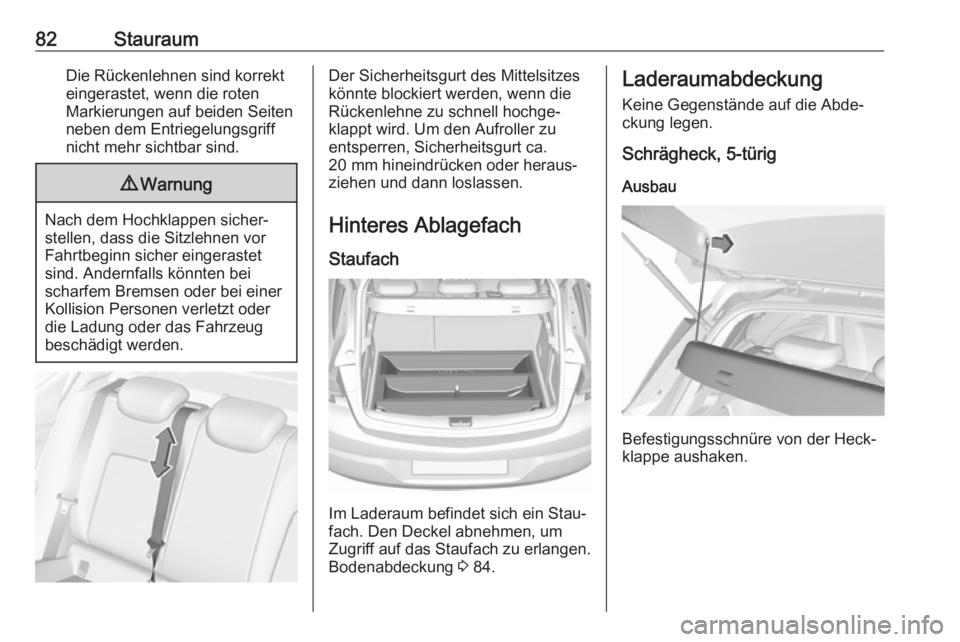

82StauraumDie Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen auf beiden Seiten neben dem Entriegelungsgriff
nicht mehr sichtbar sind.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Hinteres Ablagefach Staufach
Im Laderaum befindet sich ein Stau‐
fach. Den Deckel abnehmen, um
Zugriff auf das Staufach zu erlangen.
Bodenabdeckung 3 84.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.
Schrägheck, 5-türig
Ausbau
Befestigungsschnüre von der Heck‐
klappe aushaken.

Stauraum83
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Befestigungsschnüre an der Heck‐
klappe anbringen.
Sports Tourer
Sonnenrollo schließen
Das Sonnenrollo am Griff nach hinten und oben ziehen, bis es in den
Aufnahmen in der Seitenwand einras‐
tet.
Sonnenrollo öffnen
Den Griff am Ende des Sonnenrollos
nach hinten unten ziehen. Sie rollt sich automatisch auf.
Sonnenrollo entfernen
Das Sonnenrollo öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und
halten. Das Sonnenrollo zuerst rechts anheben und aus den Aufnahmen
nehmen.

84Stauraum
Das abgenommene Sonnenrollo
kann wie in der Abbildung gezeigt
unter der hinteren Bodenabdeckung
verstaut werden. Zuerst die linke
Seite der aufgerollten Abdeckung in die vordere rechte Aussparung
einsetzen, den Freigabehebel nach
oben ziehen und die rechte Seite in
die vordere linke Aussparung einset‐
zen.
Bodenabdeckung 3 84.
Sonnenrollo einbauen
Die linke Seite des Sonnenrollos in
die Aussparung einsetzen, den Frei‐
gabehebel nach oben ziehen und
halten und dann die rechte Seite des
Sonnenrollos in die Aussparung
einsetzen und einrasten lassen.
Bodenabdeckung
Hintere Bodenabdeckung
Schrägheck, 5-türig
Die Kofferraumbodenabdeckung
kann entfernt werden. Die Abdeckung hinten anheben und vor dem Entfer‐
nen auf einer Seite leicht drehen.
Sports Tourer
Den Griff ziehen und den hinteren Teil
der Abdeckung nach vorne klappen.

Stauraum85Die gefaltete Abdeckung aufrecht
hinter den Rücksitzlehnen aufstellen.
Verzurrösen Die Verzurrösen dienen zum Sichern
von Gegenständen gegen Verrut‐
schen, z. B. mit Verzurrgurten oder
einem Gepäcknetz.
Schrägheck, 5-türig Um an die Verzurrösen heranzukom‐
men, zuerst die Bodenabdeckung
entfernen.
In Fahrzeugen mit Reserverad sind
die vorderen Verzurrösen an den
Seitenwänden angeordnet.
In Fahrzeugen mit Reifenreparaturset befinden sich die vorderen Verzurr‐
ösen unter der Kofferraumbodenab‐
deckung hinter den Rücksitzen. Um
an die Verzurrösen heranzukommen,
mit einem Schraubendreher die
perforierten Teile der Abdeckung
öffnen. Wagenwerkzeug 3 271.
Den Schraubendreher wie abgebildet
durch die Abdeckung stecken und den perforierten Teil der Abdeckung
hochklappen.
Mit einem Schraubendreher die
Verzurrösen hochklappen.
Sports Tourer
Die vorderen und hinteren Verzurr‐
ösen befinden sich an den Seiten‐
wänden. Die Verzurrösen zur
Verwendung nach oben klappen und
bei Nichtverwendung nach unten
klappen.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus: ● Adaptern
● Netztaschen

86Stauraum● Haken
● Servicebox
● Gurtsatz
Die Komponenten werden unter
Verwendung von Adaptern und
Haken in Schienen in beiden Seiten‐
wänden montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die
gewünschte Position bringen. Die
Griffplatte zum Arretieren des Adap‐
ters nach oben schwenken. Zum
Ausbau die Griffplatte nach unten
drehen und aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas
zusammendrücken und in die
entsprechenden Öffnungen in den
Adaptern einsetzen.
Zum Ausbauen die Netzstangen
zusammendrücken und aus dem
Adaptern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

Stauraum87Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Entfernen zuerst aus der oberen Nut herausziehen.
Servicebox
Zwei Haken in die obere Schiene
einbauen. Die oberen Halterungen der Box von oben in die Haken einset‐
zen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren
Halterungen der Box von oben in die
unteren Haken einstecken.

88StauraumGurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Das Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐ lehnen umgeklappt sind, hinter den
Vordersitzen befestigt werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder in den Schlaufen unter
der hinteren Bodenabdeckung
hinter den Rücksitzen befesti‐
gen. Um Zugriff auf die Schlaufen zu erhalten, die perforierten Teile
in der Bodenabdeckung auf
beiden Seiten mit einem Schrau‐ bendreher öffnen und die Schlau‐
fen nach oben biegen. Die Haken
an den Schlaufen befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rücksitzlehnen müssen in der aufrechten Position sein.
