Page 41 of 333

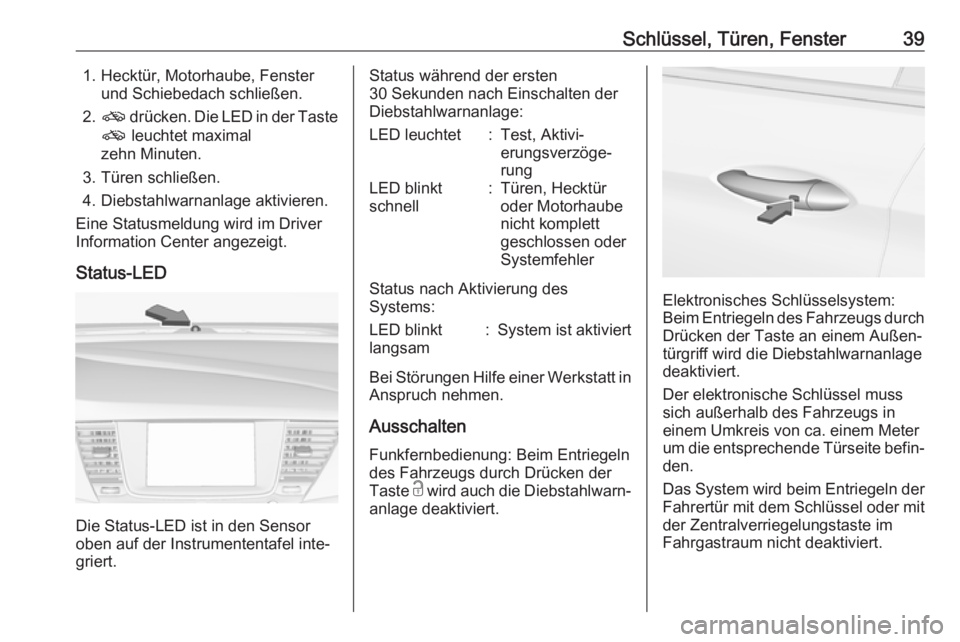

Schlüssel, Türen, Fenster391. Hecktür, Motorhaube, Fensterund Schiebedach schließen.
2. o drücken. Die LED in der Taste
o leuchtet maximal
zehn Minuten.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Eine Statusmeldung wird im Driver
Information Center angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Hecktür
oder Motorhaube
nicht komplett
geschlossen oder
Systemfehler
Status nach Aktivierung des
Systems:
LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten
Funkfernbedienung: Beim Entriegeln
des Fahrzeugs durch Drücken der
Taste c wird auch die Diebstahlwarn‐
anlage deaktiviert.
Elektronisches Schlüsselsystem:
Beim Entriegeln des Fahrzeugs durch
Drücken der Taste an einem Außen‐ türgriff wird die Diebstahlwarnanlage
deaktiviert.
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Das System wird beim Entriegeln der Fahrertür mit dem Schlüssel oder mit
der Zentralverriegelungstaste im
Fahrgastraum nicht deaktiviert.
Page 42 of 333

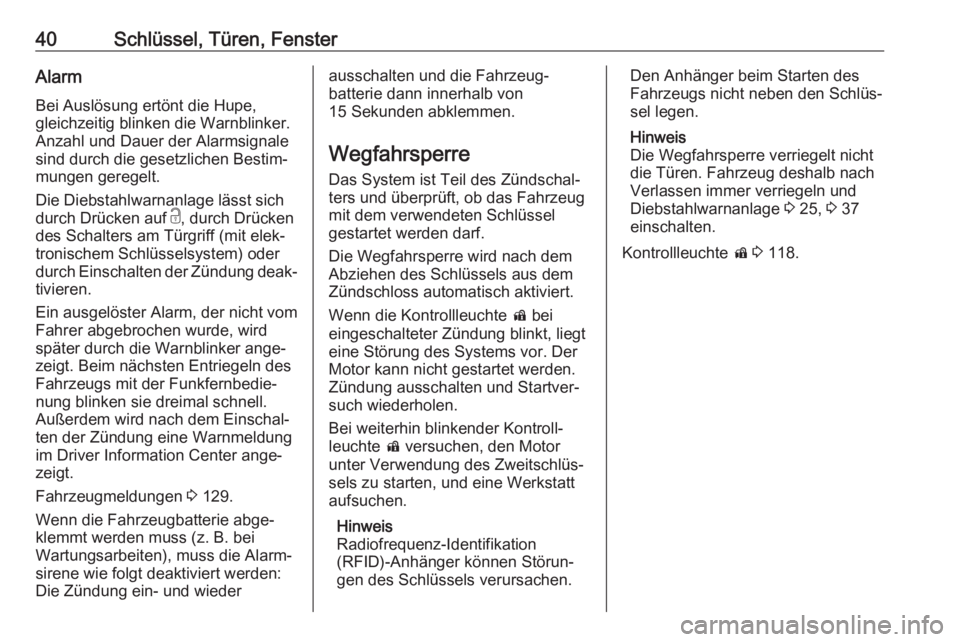

40Schlüssel, Türen, FensterAlarmBei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker. Anzahl und Dauer der Alarmsignale
sind durch die gesetzlichen Bestim‐
mungen geregelt.
Die Diebstahlwarnanlage lässt sich
durch Drücken auf c, durch Drücken
des Schalters am Türgriff (mit elek‐ tronischem Schlüsselsystem) oder
durch Einschalten der Zündung deak‐
tivieren.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
später durch die Warnblinker ange‐
zeigt. Beim nächsten Entriegeln des
Fahrzeugs mit der Funkfernbedie‐
nung blinken sie dreimal schnell.
Außerdem wird nach dem Einschal‐
ten der Zündung eine Warnmeldung
im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 129.
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. bei
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Die Zündung ein- und wiederausschalten und die Fahrzeug‐
batterie dann innerhalb von
15 Sekunden abklemmen.
Wegfahrsperre Das System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel
gestartet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Bei weiterhin blinkender Kontroll‐
leuchte d versuchen, den Motor
unter Verwendung des Zweitschlüs‐
sels zu starten, und eine Werkstatt
aufsuchen.
Hinweis
Radiofrequenz-Identifikation (RFID)-Anhänger können Störun‐
gen des Schlüssels verursachen.Den Anhänger beim Starten des
Fahrzeugs nicht neben den Schlüs‐
sel legen.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach
Verlassen immer verriegeln und
Diebstahlwarnanlage 3 25, 3 37
einschalten.
Kontrollleuchte d 3 118.
Page 43 of 333

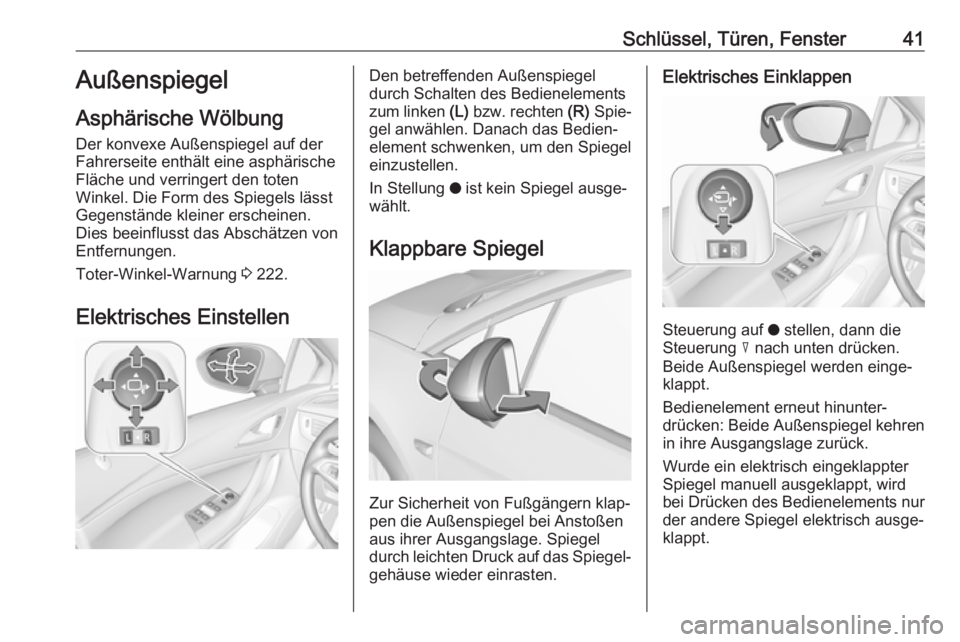

Schlüssel, Türen, Fenster41Außenspiegel
Asphärische Wölbung
Der konvexe Außenspiegel auf der
Fahrerseite enthält eine asphärische
Fläche und verringert den toten
Winkel. Die Form des Spiegels lässt
Gegenstände kleiner erscheinen.
Dies beeinflusst das Abschätzen von
Entfernungen.
Toter-Winkel-Warnung 3 222.
Elektrisches EinstellenDen betreffenden Außenspiegel
durch Schalten des Bedienelements
zum linken (L) bzw. rechten (R) Spie‐
gel anwählen. Danach das Bedien‐ element schwenken, um den Spiegel
einzustellen.
In Stellung o ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
Steuerung auf o stellen, dann die
Steuerung c nach unten drücken.
Beide Außenspiegel werden einge‐
klappt.
Bedienelement erneut hinunter‐
drücken: Beide Außenspiegel kehren
in ihre Ausgangslage zurück.
Wurde ein elektrisch eingeklappter
Spiegel manuell ausgeklappt, wird
bei Drücken des Bedienelements nur der andere Spiegel elektrisch ausge‐klappt.
Page 44 of 333

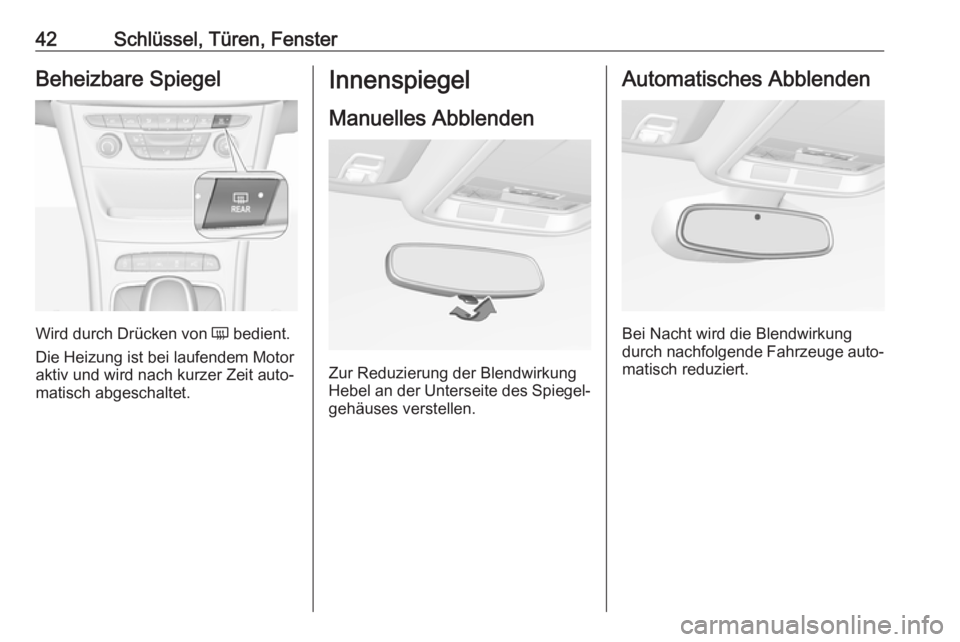

42Schlüssel, Türen, FensterBeheizbare Spiegel
Wird durch Drücken von Ü bedient.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐
gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Page 45 of 333
Schlüssel, Türen, Fenster43Fenster
Windschutzscheibe
Aufkleber auf der
Windschutzscheibe
Bringen Sie im Bereich des Innen‐spiegels keine Aufkleber, beispiels‐
weise Mautaufkleber, an der Wind‐
schutzscheibe an. Andernfalls könn‐
ten die Abtastzone des Sensors und
der Sichtbereich der Kamera im Spie‐
gelgehäuse beeinträchtigt werden.
Windschutzscheibe ersetzenAchtung
Wenn das Fahrzeug über einen
Frontkamerasensor für die
Fahrerassistenzsysteme verfügt,
ist es sehr wichtig, dass ein
Austausch der Windschutz‐
scheibe genau nach den Opel-
Spezifikationen durchgeführt wird. Andernfalls funktionieren dieseSysteme möglicherweise nicht
richtig, und es besteht die Gefahr,
dass sich die Systeme unerwartet
verhalten und/oder unerwartete
Nachrichten angezeigt werden.
Manuelle
Fensterbetätigung
Die Türfenster lassen sich mit Hand‐
kurbeln betätigen.
Elektrische Fensterbetätigung
9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung.
Verletzungsgefahr, vor allem für Kinder.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen. Verzögerte Stromabschaltung
3 170.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen
gedrückt bzw. zum Schließen gezo‐
gen wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster
bewegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt, dann
loslassen: Fenster bewegt sich auto‐
matisch mit aktivierter Schutzfunktion
Page 46 of 333

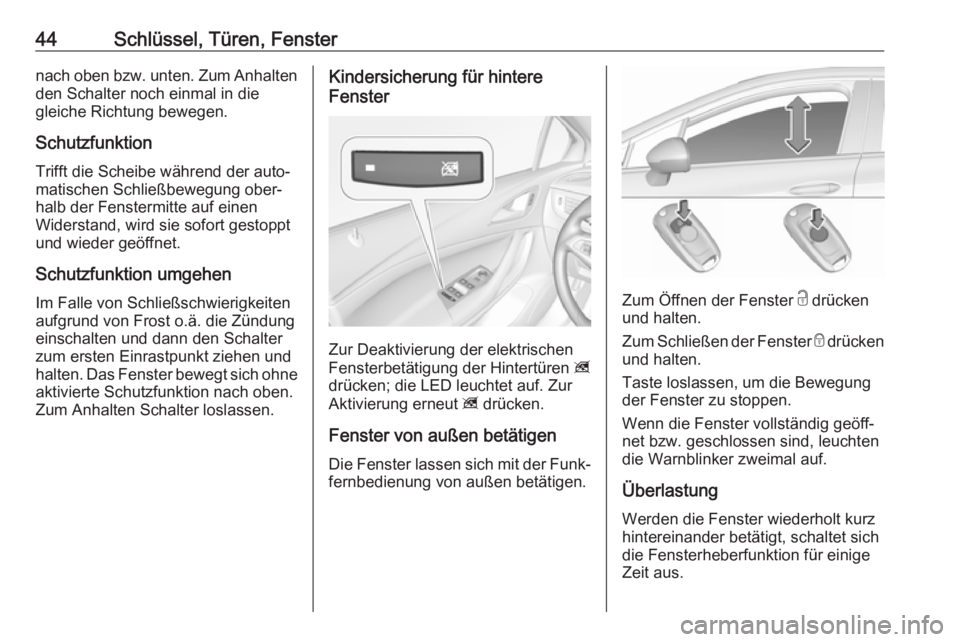

44Schlüssel, Türen, Fensternach oben bzw. unten. Zum Anhaltenden Schalter noch einmal in die
gleiche Richtung bewegen.
Schutzfunktion Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen
Widerstand, wird sie sofort gestoppt
und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Das Fenster bewegt sich ohne aktivierte Schutzfunktion nach oben.
Zum Anhalten Schalter loslassen.Kindersicherung für hintere
Fenster
Zur Deaktivierung der elektrischen
Fensterbetätigung der Hintertüren z
drücken; die LED leuchtet auf. Zur
Aktivierung erneut z drücken.
Fenster von außen betätigen Die Fenster lassen sich mit der Funk‐
fernbedienung von außen betätigen.
Zum Öffnen der Fenster c drücken
und halten.
Zum Schließen der Fenster e drücken
und halten.
Taste loslassen, um die Bewegung der Fenster zu stoppen.
Wenn die Fenster vollständig geöff‐
net bzw. geschlossen sind, leuchten die Warnblinker zweimal auf.
Überlastung
Werden die Fenster wiederholt kurz
hintereinander betätigt, schaltet sich
die Fensterheberfunktion für einige
Zeit aus.
Page 47 of 333

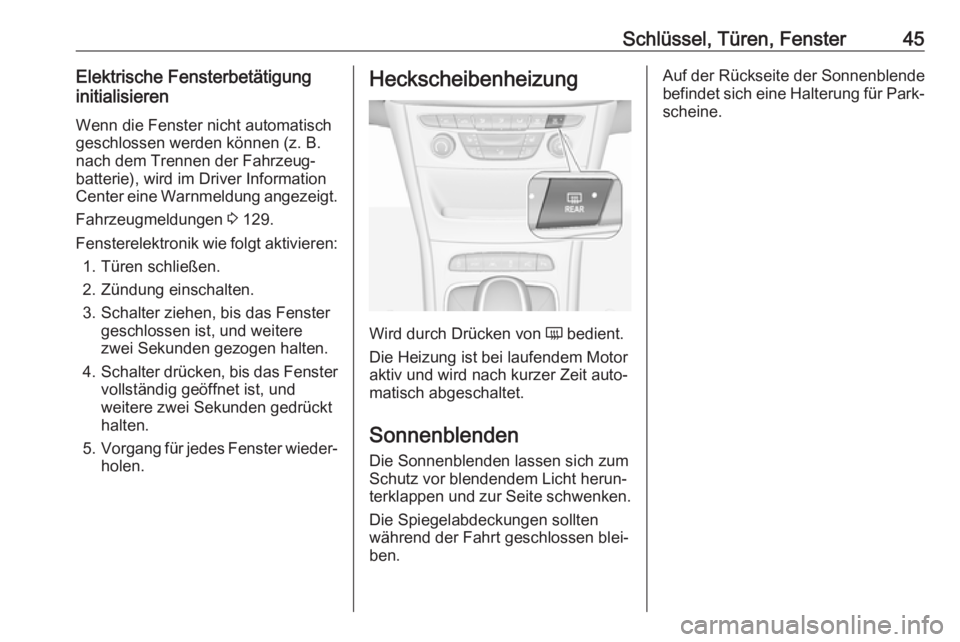

Schlüssel, Türen, Fenster45Elektrische Fensterbetätigung
initialisieren
Wenn die Fenster nicht automatisch
geschlossen werden können (z. B.
nach dem Trennen der Fahrzeug‐
batterie), wird im Driver Information
Center eine Warnmeldung angezeigt.
Fahrzeugmeldungen 3 129.
Fensterelektronik wie folgt aktivieren: 1. Türen schließen.
2. Zündung einschalten.
3. Schalter ziehen, bis das Fenster geschlossen ist, und weitere
zwei Sekunden gezogen halten.
4. Schalter drücken, bis das Fenster
vollständig geöffnet ist, und
weitere zwei Sekunden gedrückt
halten.
5. Vorgang für jedes Fenster wieder‐
holen.Heckscheibenheizung
Wird durch Drücken von Ü bedient.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Sonnenblenden
Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Die Spiegelabdeckungen sollten
während der Fahrt geschlossen blei‐ ben.
Auf der Rückseite der Sonnenblende
befindet sich eine Halterung für Park‐ scheine.
Page 48 of 333

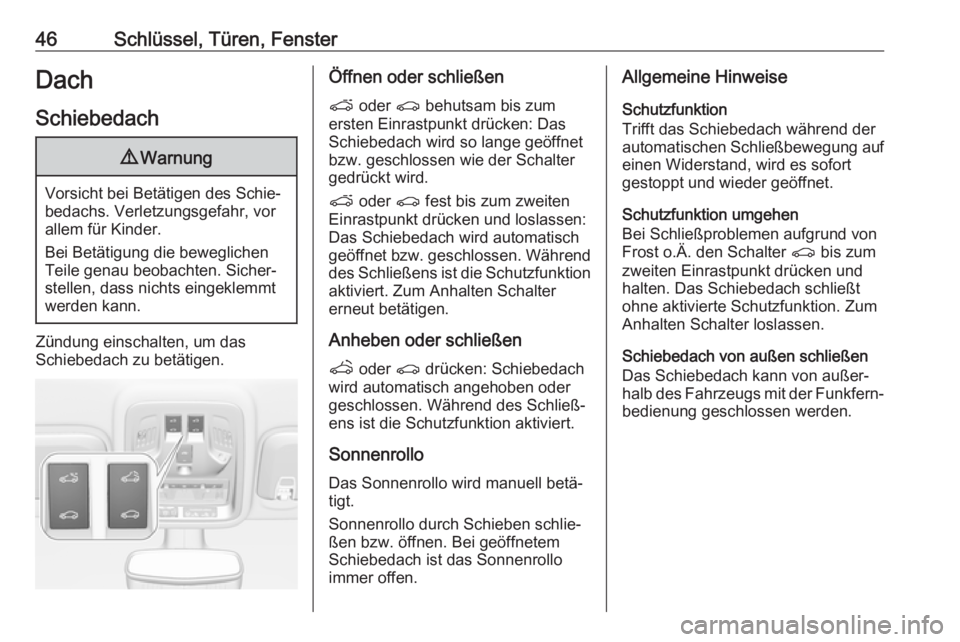

46Schlüssel, Türen, FensterDach
Schiebedach9 Warnung
Vorsicht bei Betätigen des Schie‐
bedachs. Verletzungsgefahr, vor
allem für Kinder.
Bei Betätigung die beweglichen
Teile genau beobachten. Sicher‐
stellen, dass nichts eingeklemmt werden kann.
Zündung einschalten, um das
Schiebedach zu betätigen.
Öffnen oder schließen
p oder r behutsam bis zum
ersten Einrastpunkt drücken: Das
Schiebedach wird so lange geöffnet
bzw. geschlossen wie der Schalter
gedrückt wird.
p oder r fest bis zum zweiten
Einrastpunkt drücken und loslassen:
Das Schiebedach wird automatisch
geöffnet bzw. geschlossen. Während
des Schließens ist die Schutzfunktion aktiviert. Zum Anhalten Schalter
erneut betätigen.
Anheben oder schließen q oder r drücken: Schiebedach
wird automatisch angehoben oder
geschlossen. Während des Schließ‐
ens ist die Schutzfunktion aktiviert.
Sonnenrollo
Das Sonnenrollo wird manuell betä‐
tigt.
Sonnenrollo durch Schieben schlie‐
ßen bzw. öffnen. Bei geöffnetem
Schiebedach ist das Sonnenrollo
immer offen.Allgemeine Hinweise
Schutzfunktion
Trifft das Schiebedach während der
automatischen Schließbewegung auf
einen Widerstand, wird es sofort
gestoppt und wieder geöffnet.
Schutzfunktion umgehen
Bei Schließproblemen aufgrund von
Frost o.Ä. den Schalter r bis zum
zweiten Einrastpunkt drücken und
halten. Das Schiebedach schließt
ohne aktivierte Schutzfunktion. Zum
Anhalten Schalter loslassen.
Schiebedach von außen schließen
Das Schiebedach kann von außer‐
halb des Fahrzeugs mit der Funkfern‐ bedienung geschlossen werden.
Page 49 of 333

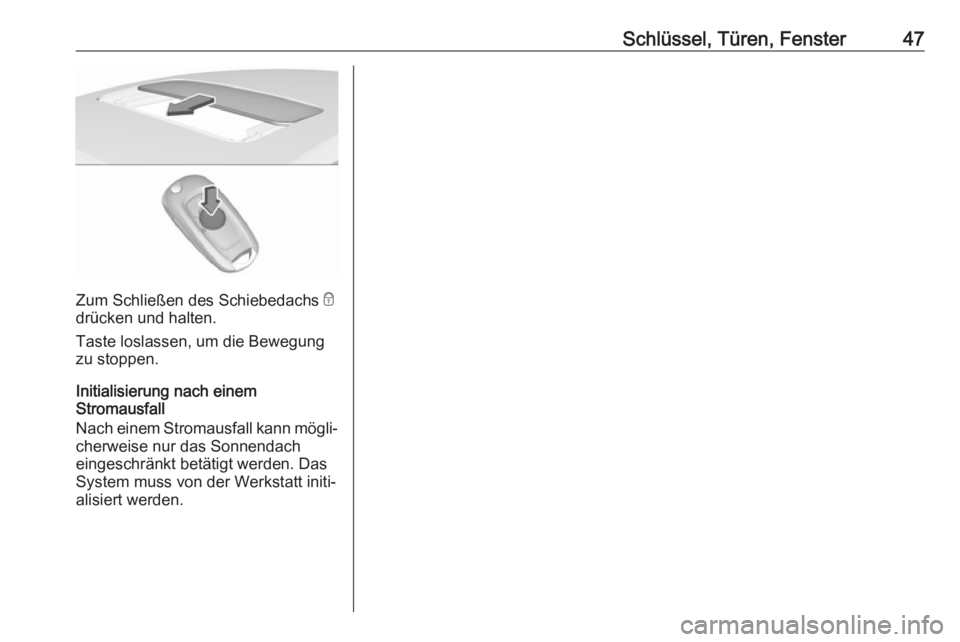

Schlüssel, Türen, Fenster47
Zum Schließen des Schiebedachs e
drücken und halten.
Taste loslassen, um die Bewegung zu stoppen.
Initialisierung nach einem
Stromausfall
Nach einem Stromausfall kann mögli‐
cherweise nur das Sonnendach
eingeschränkt betätigt werden. Das
System muss von der Werkstatt initi‐
alisiert werden.
Page 50 of 333

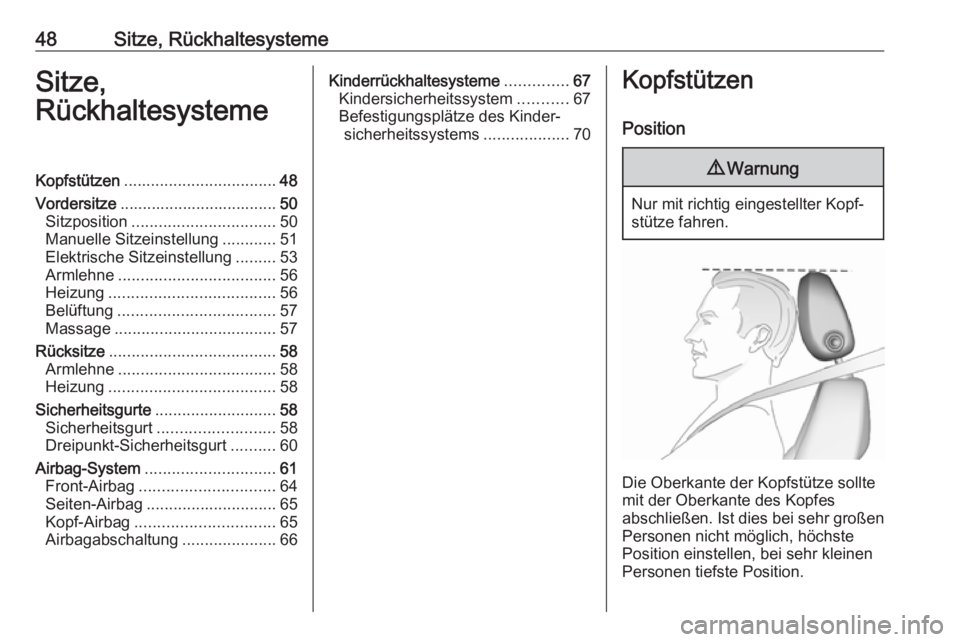

48Sitze, RückhaltesystemeSitze,
RückhaltesystemeKopfstützen .................................. 48
Vordersitze ................................... 50
Sitzposition ................................ 50
Manuelle Sitzeinstellung ............51
Elektrische Sitzeinstellung .........53
Armlehne ................................... 56
Heizung ..................................... 56
Belüftung ................................... 57
Massage .................................... 57
Rücksitze ..................................... 58
Armlehne ................................... 58
Heizung ..................................... 58
Sicherheitsgurte ........................... 58
Sicherheitsgurt .......................... 58
Dreipunkt-Sicherheitsgurt ..........60
Airbag-System ............................. 61
Front-Airbag .............................. 64
Seiten-Airbag ............................. 65
Kopf-Airbag ............................... 65
Airbagabschaltung .....................66Kinderrückhaltesysteme ..............67
Kindersicherheitssystem ...........67
Befestigungsplätze des Kinder‐ sicherheitssystems ...................70Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
