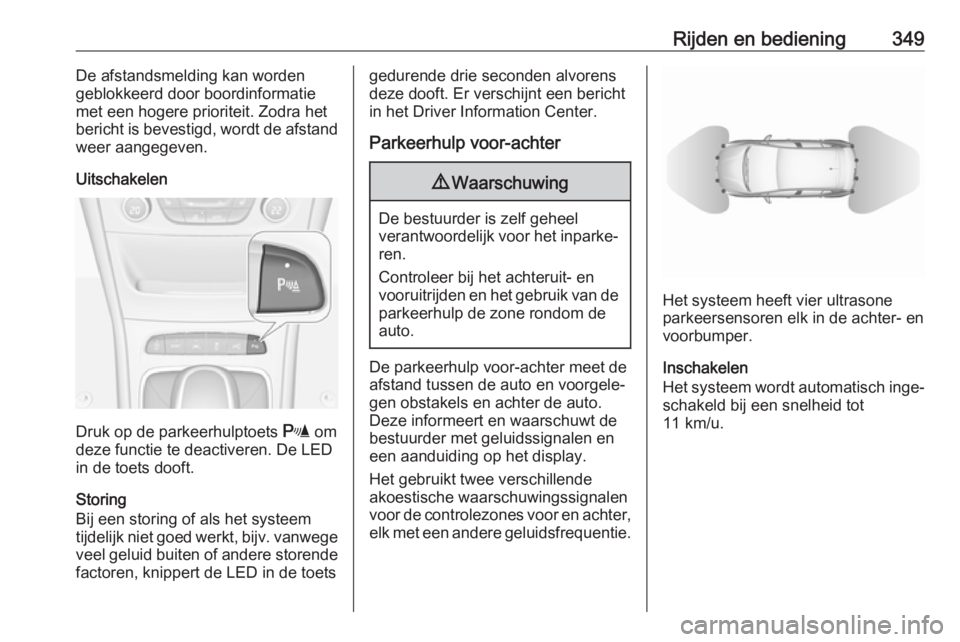

Rijden en bediening349De afstandsmelding kan worden
geblokkeerd door boordinformatie met een hogere prioriteit. Zodra het
bericht is bevestigd, wordt de afstand
weer aangegeven.
Uitschakelen
Druk op de parkeerhulptoets r om
deze functie te deactiveren. De LED in de toets dooft.
Storing
Bij een storing of als het systeem
tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, knippert de LED in de toets
gedurende drie seconden alvorens
deze dooft. Er verschijnt een bericht
in het Driver Information Center.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en een aanduiding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
Het systeem heeft vier ultrasone
parkeersensoren elk in de achter- en
voorbumper.
Inschakelen
Het systeem wordt automatisch inge‐
schakeld bij een snelheid tot
11 km/u.

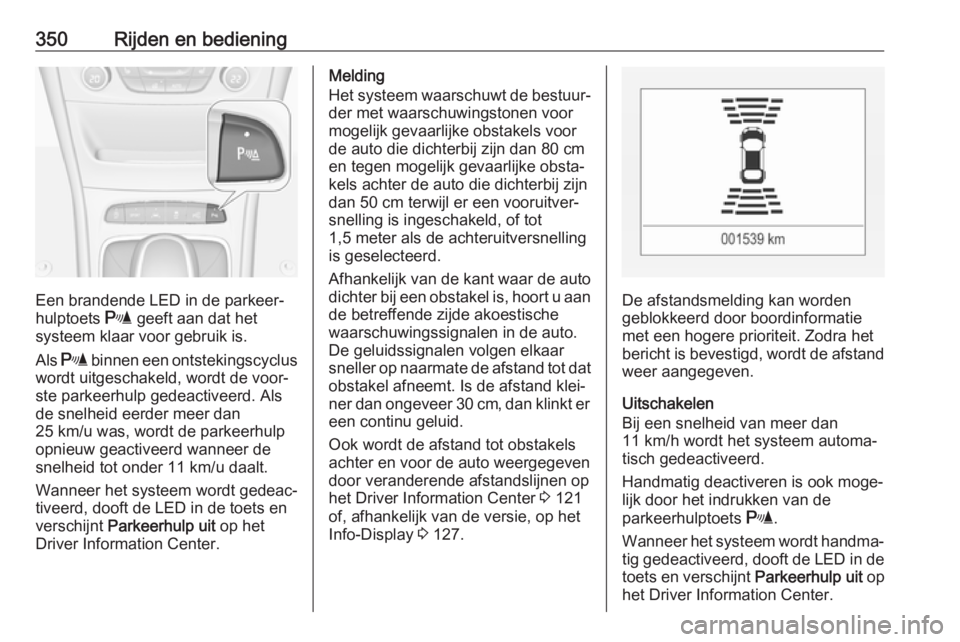

350Rijden en bediening
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Als r binnen een ontstekingscyclus
wordt uitgeschakeld, wordt de voor‐
ste parkeerhulp gedeactiveerd. Als
de snelheid eerder meer dan
25 km/u was, wordt de parkeerhulp
opnieuw geactiveerd wanneer de
snelheid tot onder 11 km/u daalt.
Wanneer het systeem wordt gedeac‐
tiveerd, dooft de LED in de toets en
verschijnt Parkeerhulp uit op het
Driver Information Center.
Melding
Het systeem waarschuwt de bestuur‐
der met waarschuwingstonen voor
mogelijk gevaarlijke obstakels voor
de auto die dichterbij zijn dan 80 cm
en tegen mogelijk gevaarlijke obsta‐
kels achter de auto die dichterbij zijn
dan 50 cm terwijl er een vooruitver‐
snelling is ingeschakeld, of tot
1,5 meter als de achteruitversnelling
is geselecteerd.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan
de betreffende zijde akoestische
waarschuwingssignalen in de auto.
De geluidssignalen volgen elkaar
sneller op naarmate de afstand tot dat
obstakel afneemt. Is de afstand klei‐
ner dan ongeveer 30 cm, dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels
achter en voor de auto weergegeven
door veranderende afstandslijnen op
het Driver Information Center 3 121
of, afhankelijk van de versie, op het
Info-Display 3 127.
De afstandsmelding kan worden
geblokkeerd door boordinformatie
met een hogere prioriteit. Zodra het
bericht is bevestigd, wordt de afstand
weer aangegeven.
Uitschakelen
Bij een snelheid van meer dan
11 km/h wordt het systeem automa‐
tisch gedeactiveerd.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
Wanneer het systeem wordt handma‐ tig gedeactiveerd, dooft de LED in de
toets en verschijnt Parkeerhulp uit op
het Driver Information Center.

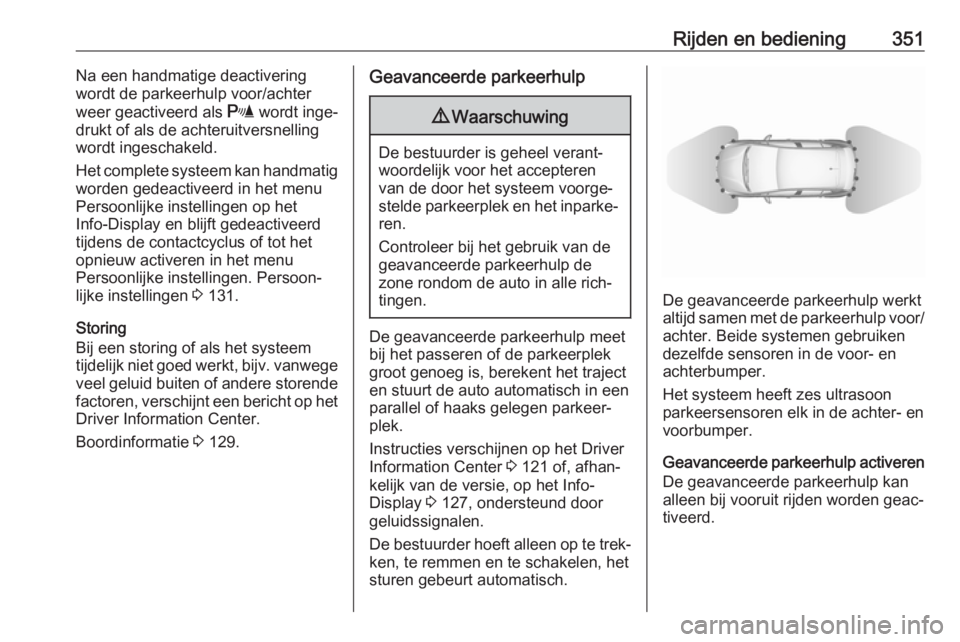

Rijden en bediening351Na een handmatige deactivering
wordt de parkeerhulp voor/achter
weer geactiveerd als r wordt inge‐
drukt of als de achteruitversnelling wordt ingeschakeld.
Het complete systeem kan handmatig
worden gedeactiveerd in het menu
Persoonlijke instellingen op het
Info-Display en blijft gedeactiveerd
tijdens de contactcyclus of tot het opnieuw activeren in het menu
Persoonlijke instellingen. Persoon‐
lijke instellingen 3 131.
Storing
Bij een storing of als het systeem
tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, verschijnt een bericht op het
Driver Information Center.
Boordinformatie 3 129.Geavanceerde parkeerhulp9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 121 of, afhan‐
kelijk van de versie, op het Info-
Display 3 127, ondersteund door
geluidssignalen.
De bestuurder hoeft alleen op te trek‐ ken, te remmen en te schakelen, het
sturen gebeurt automatisch.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor/
achter. Beide systemen gebruiken
dezelfde sensoren in de voor- en
achterbumper.
Het systeem heeft zes ultrasoon
parkeersensoren elk in de achter- en
voorbumper.
Geavanceerde parkeerhulp activeren
De geavanceerde parkeerhulp kan
alleen bij vooruit rijden worden geac‐
tiveerd.

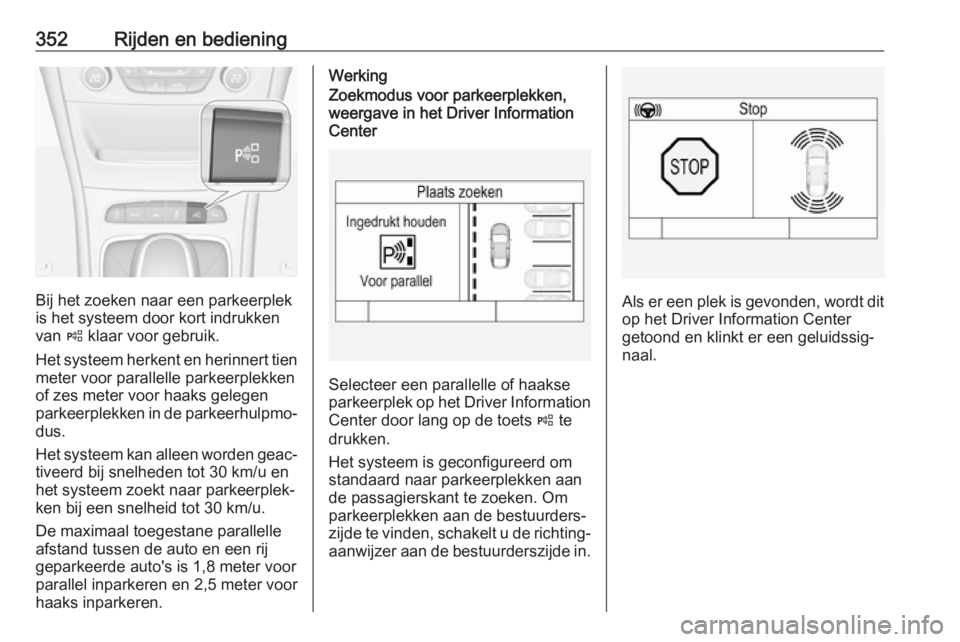

352Rijden en bediening
Bij het zoeken naar een parkeerplek
is het systeem door kort indrukken
van ( klaar voor gebruik.
Het systeem herkent en herinnert tien
meter voor parallelle parkeerplekken
of zes meter voor haaks gelegen
parkeerplekken in de parkeerhulpmo‐
dus.
Het systeem kan alleen worden geac‐
tiveerd bij snelheden tot 30 km/u en
het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximaal toegestane parallelle
afstand tussen de auto en een rij
geparkeerde auto's is 1,8 meter voor
parallel inparkeren en 2,5 meter voor
haaks inparkeren.
WerkingZoekmodus voor parkeerplekken,
weergave in het Driver Information
Center
Selecteer een parallelle of haakse
parkeerplek op het Driver Information Center door lang op de toets ( te
drukken.
Het systeem is geconfigureerd om
standaard naar parkeerplekken aan
de passagierskant te zoeken. Om
parkeerplekken aan de bestuurders‐
zijde te vinden, schakelt u de richting‐ aanwijzer aan de bestuurderszijde in.
Als er een plek is gevonden, wordt dit op het Driver Information Center
getoond en klinkt er een geluidssig‐
naal.

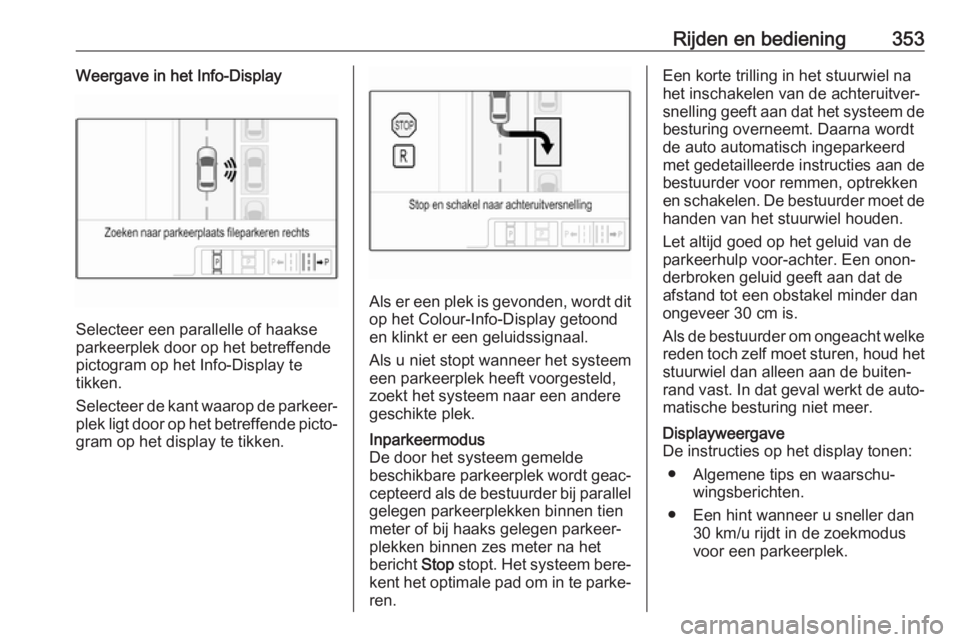

Rijden en bediening353Weergave in het Info-Display
Selecteer een parallelle of haakse
parkeerplek door op het betreffende
pictogram op het Info-Display te
tikken.
Selecteer de kant waarop de parkeer‐
plek ligt door op het betreffende picto‐ gram op het display te tikken.
Als er een plek is gevonden, wordt dit
op het Colour-Info-Display getoond
en klinkt er een geluidssignaal.
Als u niet stopt wanneer het systeem
een parkeerplek heeft voorgesteld,
zoekt het systeem naar een andere
geschikte plek.
Inparkeermodus
De door het systeem gemelde
beschikbare parkeerplek wordt geac‐ cepteerd als de bestuurder bij parallelgelegen parkeerplekken binnen tien
meter of bij haaks gelegen parkeer‐
plekken binnen zes meter na het
bericht Stop stopt. Het systeem bere‐
kent het optimale pad om in te parke‐
ren.Een korte trilling in het stuurwiel na
het inschakelen van de achteruitver‐
snelling geeft aan dat het systeem de
besturing overneemt. Daarna wordt
de auto automatisch ingeparkeerd
met gedetailleerde instructies aan de
bestuurder voor remmen, optrekken
en schakelen. De bestuurder moet de handen van het stuurwiel houden.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid geeft aan dat de
afstand tot een obstakel minder dan
ongeveer 30 cm is.
Als de bestuurder om ongeacht welke
reden toch zelf moet sturen, houd het
stuurwiel dan alleen aan de buiten‐
rand vast. In dat geval werkt de auto‐ matische besturing niet meer.Displayweergave
De instructies op het display tonen:
● Algemene tips en waarschu‐ wingsberichten.
● Een hint wanneer u sneller dan 30 km/u rijdt in de zoekmodus
voor een parkeerplek.

354Rijden en bediening● Het verzoek om te stoppenwanneer een parkeerplek is
gevonden.
● De richting waarin u rijdt om in te
parkeren.
● Het verzoek tot inschakelen van de achteruit- of eerste versnel‐ling.
● Het verzoek tot stoppen of tot langzaam rijden.
● Voor sommige instructies verschijnt er een voortgangsbalk
op het Driver Information Center.
● Het goed inparkeren, aangege‐ ven door een pop-upsymbool en
een geluidssignaal.
● Het annuleren van een inpar‐ keermanoeuvre.
Weergaveprioriteit
De informatie van de geavanceerde
parkeerhulp op het Driver Information
Center kan worden belemmerd door
boordinformatie met een hogere prio‐ riteit. Na het bevestigen van het
bericht via SET/CLR op de richting‐
aanwijzer of 9 op het stuurwiel,verschijnen de instructies van de
geavanceerde parkeerhulp weer en
kunt u het inparkeren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
● door ( kort in te drukken
● nadat het inparkeren is gelukt
● tijdens het zoeken naar een parkeerplek sneller dan 30 km/u
te rijden
● tijdens het inparkeren sneller dan
8 km/u te rijden
● de constatering dat de bestuur‐ der het stuurwiel aanraakt
● te veel te schakelen: acht cycli bij
parallel inparkeren of vijf cycli bij
haaks inparkeren
● wanneer u de ontsteking uitscha‐
kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert
tijdens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het
display. Ook klinkt er een geluidssig‐
naal.Storing
Er verschijnt een bericht wanneer:
● Het systeem een storing vertoont.
● De bestuurder de parkeerma‐ noeuvre niet goed heeft afge‐
maakt.
● Het systeem is buiten werking. ● Een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is.
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐ tiveerd. Druk lang op ( om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.

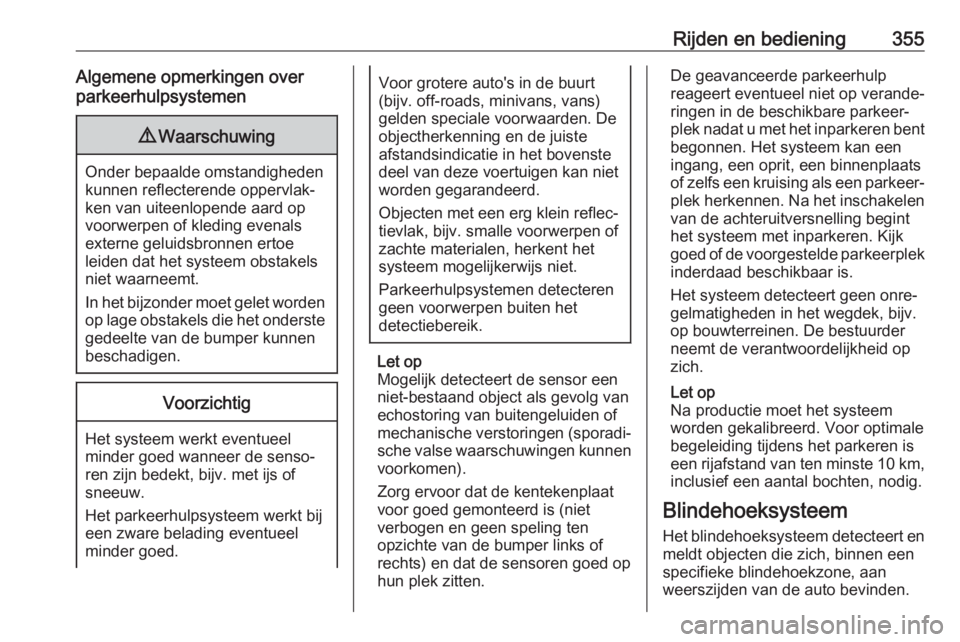

Rijden en bediening355Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op
zich.
Let op
Na productie moet het systeem
worden gekalibreerd. Voor optimale
begeleiding tijdens het parkeren is
een rijafstand van ten minste 10 km ,
inclusief een aantal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.

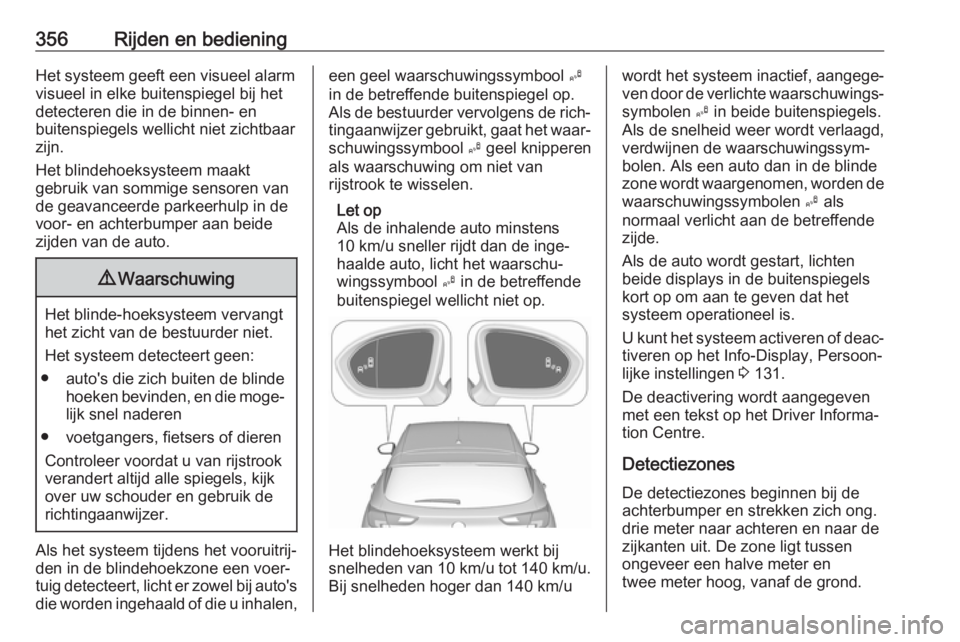

356Rijden en bedieningHet systeem geeft een visueel alarmvisueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar zijn.
Het blindehoeksysteem maakt
gebruik van sommige sensoren van
de geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op. Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van
rijstrook te wisselen.
Let op
Als de inhalende auto minstens
10 km/u sneller rijdt dan de inge‐
haalde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel wellicht niet op.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als
normaal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
U kunt het systeem activeren of deac‐ tiveren op het Info-Display, Persoon‐
lijke instellingen 3 131.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de
achterbumper en strekken zich ong.
drie meter naar achteren en naar de
zijkanten uit. De zone ligt tussen
ongeveer een halve meter en
twee meter hoog, vanaf de grond.

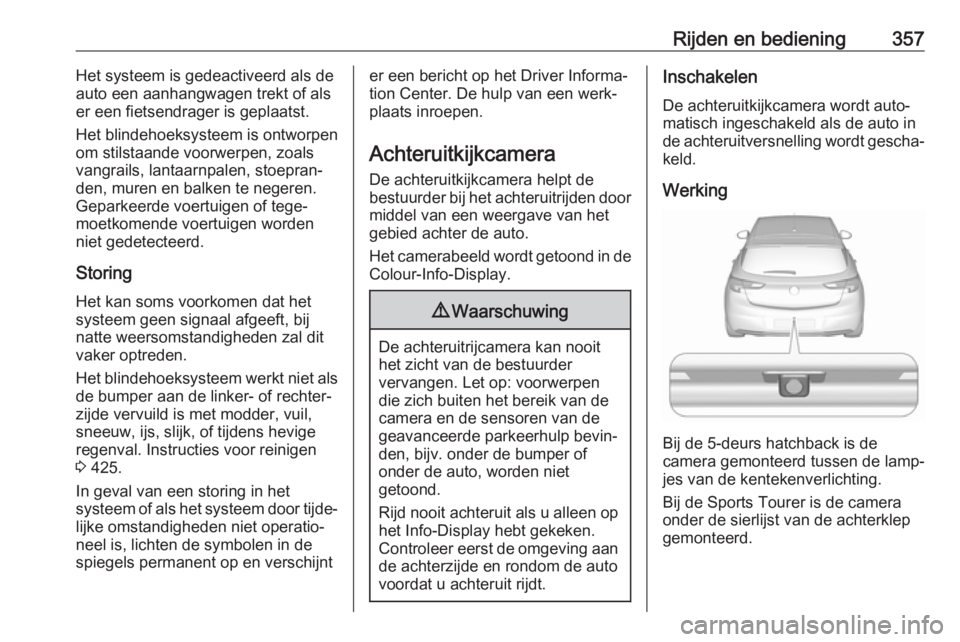

Rijden en bediening357Het systeem is gedeactiveerd als de
auto een aanhangwagen trekt of als
er een fietsendrager is geplaatst.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het systeem geen signaal afgeeft, bij
natte weersomstandigheden zal dit
vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige
regenval. Instructies voor reinigen
3 425.
In geval van een storing in het
systeem of als het systeem door tijde‐
lijke omstandigheden niet operatio‐
neel is, lichten de symbolen in de
spiegels permanent op en verschijnter een bericht op het Driver Informa‐
tion Center. De hulp van een werk‐ plaats inroepen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door middel van een weergave van het
gebied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
geavanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of
onder de auto, worden niet
getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
Bij de 5-deurs hatchback is de
camera gemonteerd tussen de lamp‐
jes van de kentekenverlichting.
Bij de Sports Tourer is de camera
onder de sierlijst van de achterklep gemonteerd.

358Rijden en bediening
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 15 seconden niet is ingeschakeld.
Deactivering van geleidingsstrepen
en waarschuwingssymbolen
7 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren met de aanraaktoetsen in het onderste deel van het display.
