OPEL ASTRA K 2017.5 Instruksjonsbok

Instrumenter og betjeningselementer109Lyser grått
Sikkerhetsbeltet er festet.
Blinker hvitt eller grått
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 57.
Status for sikkerhetsbeltene i
baksetene (biler med Uplevel-
display)
X lyser grønt eller grått eller blinker
gult i førerinformasjonssenteret etter
at motoren er startet.
Lyser grått
Sikkerhetsbeltet er ikke festet.
Lyser grønt
Sikkerhetsbeltet er festet.
Blinker gult
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 57.
Kollisjonsputer og beltestrammere
v lyser rødt.Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes eller ikke slukker etter
4 sekunder eller den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil
kanskje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 56,
3 58.
Deaktivering av
kollisjonsputer
V lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert.
Deaktivering av kollisjonspute 3 63.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

110Instrumenter og betjeningselementerHvis lampen lyser når motoren eri gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides.
For dieselmotorer er det kanskje ikke mulig å utføre renseprosessen for
dieselpartikkelfilteret.
Søk straks hjelp på et verksted.Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt.
Bremse- og clutchvæskenivåene er
for lave, når manuell parkerings‐ brems ikke er aktivert 3 353.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 299.
Elektrisk håndbremse m lyser eller blinker rødt.
Tennes
Elektrisk håndbrems er på 3 299.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille
systemet ved først å frigjøre og så
sette på den elektriske håndbremsen. Hvis m fortsetter å blinke, ikke kjør,
men søk hjelp på et verksted.
Feil på den elektriske håndbremsa
j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 299.
Blinker Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.

Instrumenter og betjeningselementer1119Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er sluk‐
ket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser (ABS)
3 298.
Girskift
R eller S med nummeret på et
høyere eller lavere gir vises når
oppskift eller nedskift anbefales for å
spare drivstoff.
Følgeavstand
E indikerer den innstilte følgeavstan‐
den for varslingstid-følsomheten for varsling om kollisjonsfare foran vedhjelp av fylte avstandsstolper.
Varsling om kollisjonsfare foran
3 315.
Filholderassistent
a lyser grønt eller gult, eller blinker
gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Lyser gult
Systemet nærmer seg en oppdaget
filmarkering uten å bruke blinklyset i
den retningen.
Blinker gult Systemet fastslår at veibanen forlatesmarkert.
Filholderassistent 3 336Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Tennes Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan imidlertid svekkes, avhengig av
veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐ effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 302,
antispinn 3 301.

112Instrumenter og betjeningselementerAntispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming
! lyser gult.
Forvarming av dieselmotor er akti‐
vert. Den kobles bare inn i kaldt vær.
Start motoren når varsellampen sluk‐ ker.
Dekktrykkovervåking
w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Blinker
Feil i systemet eller det er montert et hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 til 90 sekunder lyser
kontrollampen hele tiden. Kontakt et
verksted.Motoroljetrykk
I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor‐ skader og/eller blokkering av driv‐
hjulene.
1. Trå inn clutchpedalen.
2. Velg nøytralgir.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
1. Sett girvelgeren på N.
2. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
3. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre.
Under en automatisk stopp vil
bremseservoen fortsatt fungere.
Ta ikke ut nøkkelen før bilen står
stille, ellers kan rattlåsen låse
rattet for tidlig.
Kontroller oljenivået før du ber om
hjelp fra et verksted 3 351.
Lite drivstoff
Y lyser eller blinker gult.
Tennes Det er for lite drivstoff på tanken.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Fylling av drivstoff 3 340.
Katalysator 3 291.
Lufting av dieselsystemet 3 355.

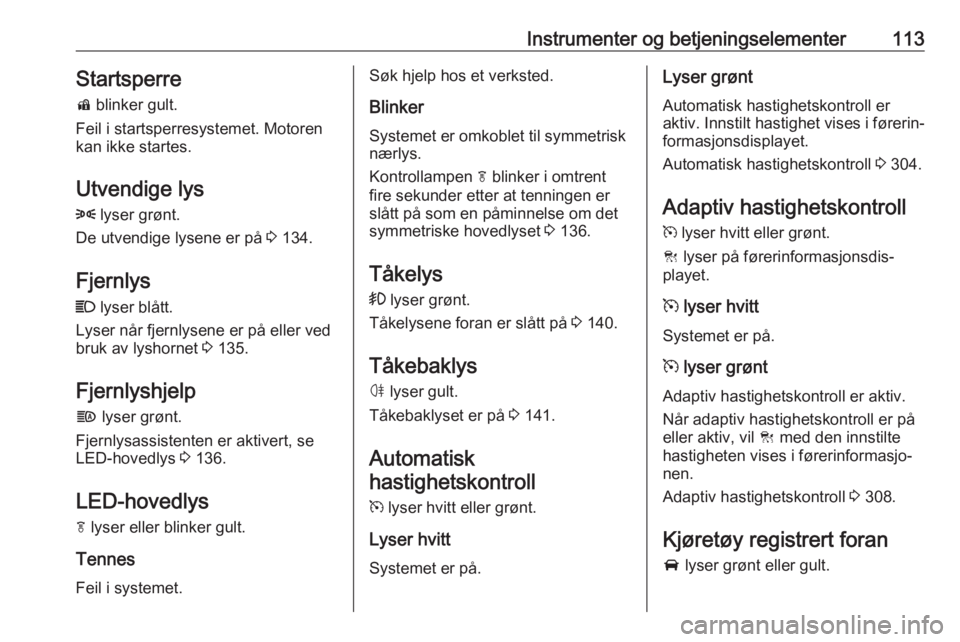

Instrumenter og betjeningselementer113Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 134.
Fjernlys C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 135.
Fjernlyshjelp f lyser grønt.
Fjernlysassistenten er aktivert, se
LED-hovedlys 3 136.
LED-hovedlys
f lyser eller blinker gult.
Tennes
Feil i systemet.Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
fire sekunder etter at tenningen er
slått på som en påminnelse om det
symmetriske hovedlyset 3 136.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 140.
Tåkebaklys
ø lyser gult.
Tåkebaklyset er på 3 141.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Automatisk hastighetskontroll er
aktiv. Innstilt hastighet vises i førerin‐ formasjonsdisplayet.
Automatisk hastighetskontroll 3 304.
Adaptiv hastighetskontroll
m lyser hvitt eller grønt.
C lyser på førerinformasjonsdis‐
playet.
m lyser hvitt
Systemet er på.
m lyser grønt
Adaptiv hastighetskontroll er aktiv.
Når adaptiv hastighetskontroll er på eller aktiv, vil C med den innstilte
hastigheten vises i førerinformasjo‐
nen.
Adaptiv hastighetskontroll 3 308.
Kjøretøy registrert foran A lyser grønt eller gult.

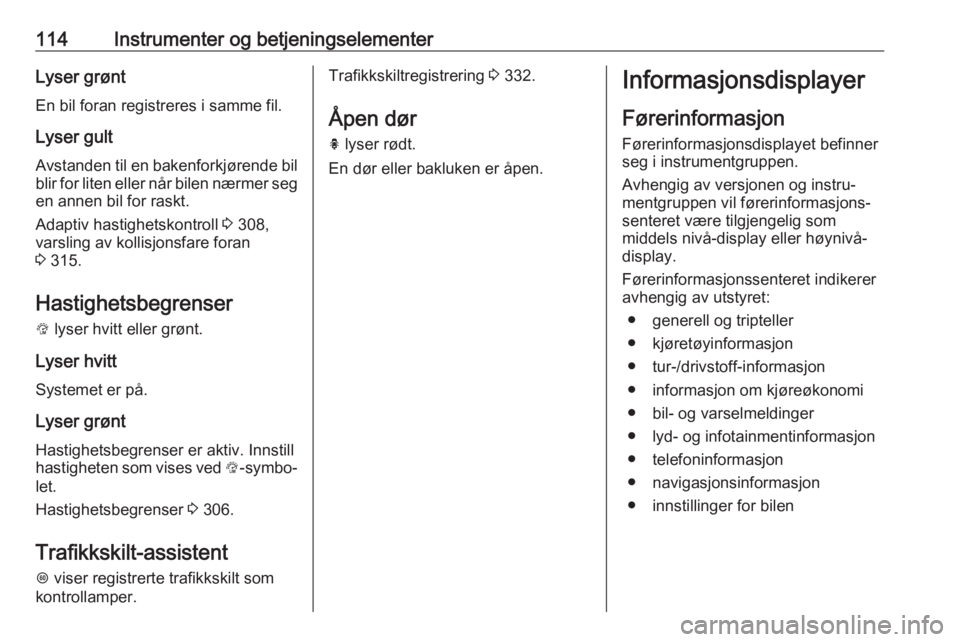

114Instrumenter og betjeningselementerLyser grøntEn bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil blir for liten eller når bilen nærmer seg
en annen bil for raskt.
Adaptiv hastighetskontroll 3 308,
varsling av kollisjonsfare foran
3 315.
Hastighetsbegrenser L lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 306.
Trafikkskilt-assistent L viser registrerte trafikkskilt som
kontrollamper.Trafikkskiltregistrering 3 332.
Åpen dør
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som
middels nivå-display eller høynivå-
display.
Førerinformasjonssenteret indikerer avhengig av utstyret:
● generell og tripteller
● kjøretøyinformasjon
● tur-/drivstoff-informasjon
● informasjon om kjøreøkonomi
● bil- og varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjon
● innstillinger for bilen

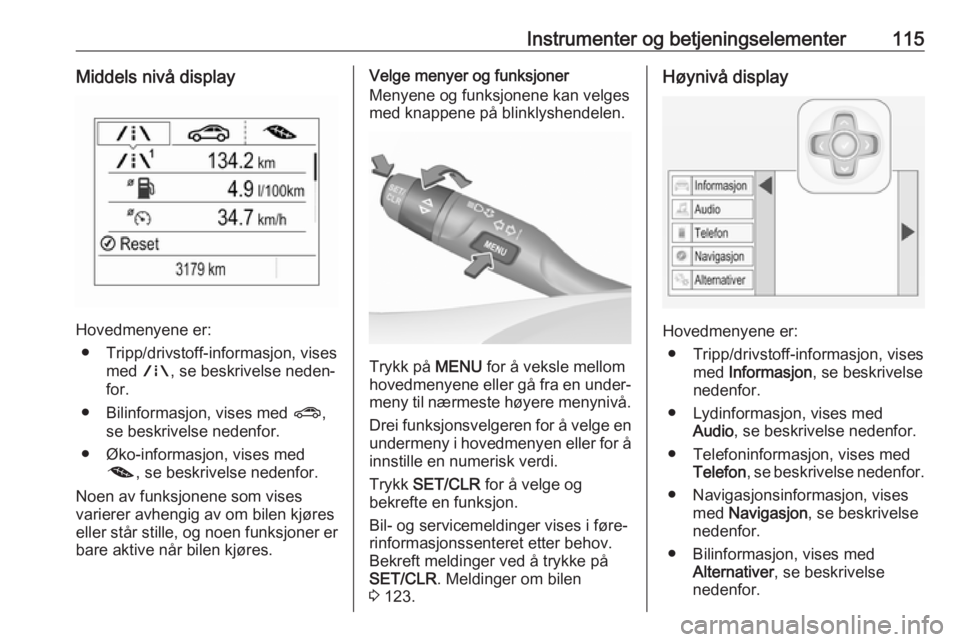

Instrumenter og betjeningselementer115Middels nivå display
Hovedmenyene er:● Tripp/drivstoff-informasjon, vises med ;, se beskrivelse neden‐
for.
● Bilinformasjon, vises med ?,
se beskrivelse nedenfor.
● Øko-informasjon, vises med @ , se beskrivelse nedenfor.
Noen av funksjonene som vises
varierer avhengig av om bilen kjøres eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
hovedmenyene eller gå fra en under‐
meny til nærmeste høyere menynivå.
Drei funksjonsvelgeren for å velge en
undermeny i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR for å velge og
bekrefte en funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på
SET/CLR . Meldinger om bilen
3 123.
Høynivå display
Hovedmenyene er:
● Tripp/drivstoff-informasjon, vises med Informasjon , se beskrivelse
nedenfor.
● Lydinformasjon, vises med Audio , se beskrivelse nedenfor.
● Telefoninformasjon, vises med Telefon , se beskrivelse nedenfor.
● Navigasjonsinformasjon, vises med Navigasjon , se beskrivelse
nedenfor.
● Bilinformasjon, vises med Alternativer , se beskrivelse
nedenfor.

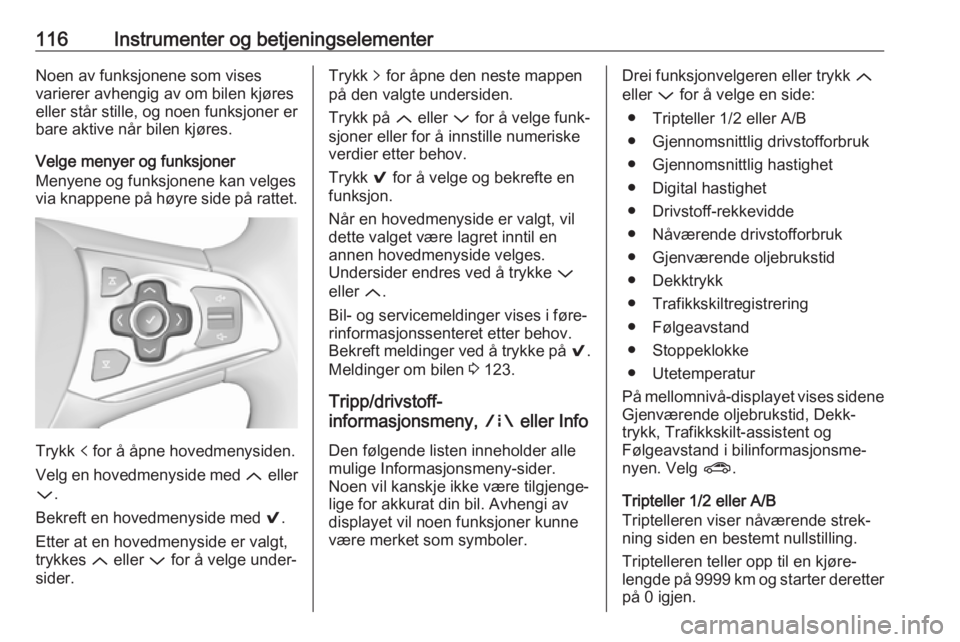

116Instrumenter og betjeningselementerNoen av funksjonene som vises
varierer avhengig av om bilen kjøres
eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk p for å åpne hovedmenysiden.
Velg en hovedmenyside med Q eller
P .
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt, trykkes Q eller P for å velge under‐
sider.
Trykk q for åpne den neste mappen
på den valgte undersiden.
Trykk på Q eller P for å velge funk‐
sjoner eller for å innstille numeriske
verdier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.
Når en hovedmenyside er valgt, vil
dette valget være lagret inntil en
annen hovedmenyside velges.
Undersider endres ved å trykke P
eller Q.
Bil- og servicemeldinger vises i føre‐ rinformasjonssenteret etter behov. Bekreft meldinger ved å trykke på 9.
Meldinger om bilen 3 123.
Tripp/drivstoff-
informasjonsmeny, ; eller Info
Den følgende listen inneholder alle
mulige Informasjonsmeny-sider.
Noen vil kanskje ikke være tilgjenge‐
lige for akkurat din bil. Avhengi av
displayet vil noen funksjoner kunne
være merket som symboler.Drei funksjonvelgeren eller trykk Q
eller P for å velge en side:
● Tripteller 1/2 eller A/B
● Gjennomsnittlig drivstofforbruk ● Gjennomsnittlig hastighet
● Digital hastighet
● Drivstoff-rekkevidde
● Nåværende drivstofforbruk
● Gjenværende oljebrukstid
● Dekktrykk
● Trafikkskiltregistrering
● Følgeavstand
● Stoppeklokke
● Utetemperatur
På mellomnivå-displayet vises sidene Gjenværende oljebrukstid, Dekk‐
trykk, Trafikkskilt-assistent og
Følgeavstand i bilinformasjonsme‐
nyen. Velg ?.
Tripteller 1/2 eller A/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opp til en kjøre‐
lengde på 9999 km og starter deretter på 0 igjen.

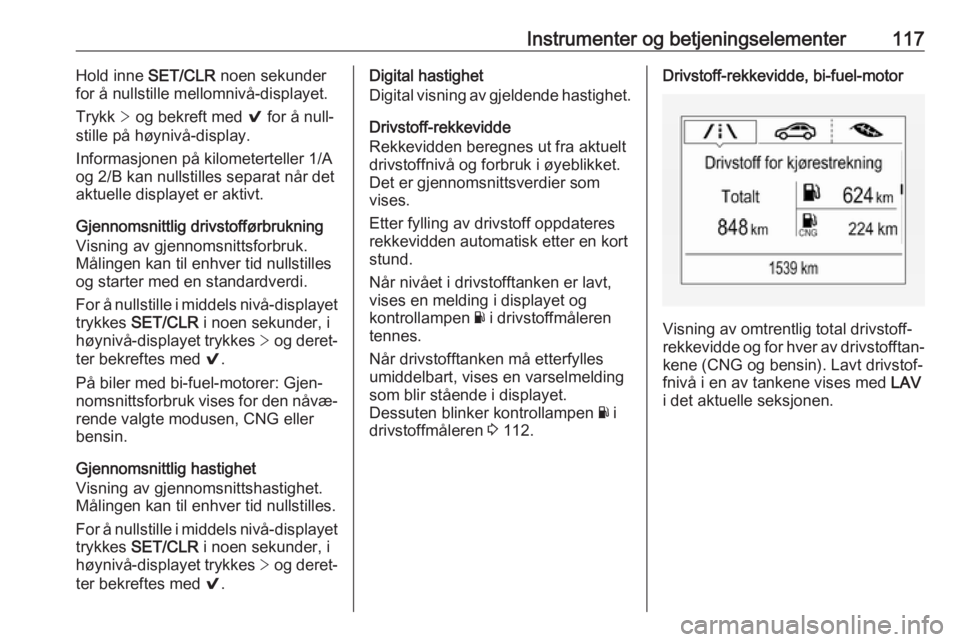

Instrumenter og betjeningselementer117Hold inne SET/CLR noen sekunder
for å nullstille mellomnivå-displayet.
Trykk > og bekreft med 9 for å null‐
stille på høynivå-display.
Informasjonen på kilometerteller 1/A
og 2/B kan nullstilles separat når det
aktuelle displayet er aktivt.
Gjennomsnittlig drivstofførbrukning
Visning av gjennomsnittsforbruk.
Målingen kan til enhver tid nullstilles
og starter med en standardverdi.
For å nullstille i middels nivå-displayet
trykkes SET/CLR i noen sekunder, i
høynivå-displayet trykkes > og deret‐
ter bekreftes med 9.
På biler med bi-fuel-motorer: Gjen‐
nomsnittsforbruk vises for den nåvæ‐
rende valgte modusen, CNG eller
bensin.
Gjennomsnittlig hastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille i middels nivå-displayet trykkes SET/CLR i noen sekunder, i
høynivå-displayet trykkes > og deret‐
ter bekreftes med 9.Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra aktuelt drivstoffnivå og forbruk i øyeblikket.
Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når nivået i drivstofftanken er lavt,
vises en melding i displayet og
kontrollampen Y i drivstoffmåleren
tennes.
Når drivstofftanken må etterfylles
umiddelbart, vises en varselmelding
som blir stående i displayet.
Dessuten blinker kontrollampen Y i
drivstoffmåleren 3 112.Drivstoff-rekkevidde, bi-fuel-motor
Visning av omtrentlig total drivstoff-
rekkevidde og for hver av drivstofftan‐
kene (CNG og bensin). Lavt drivstof‐
fnivå i en av tankene vises med LAV
i det aktuelle seksjonen.

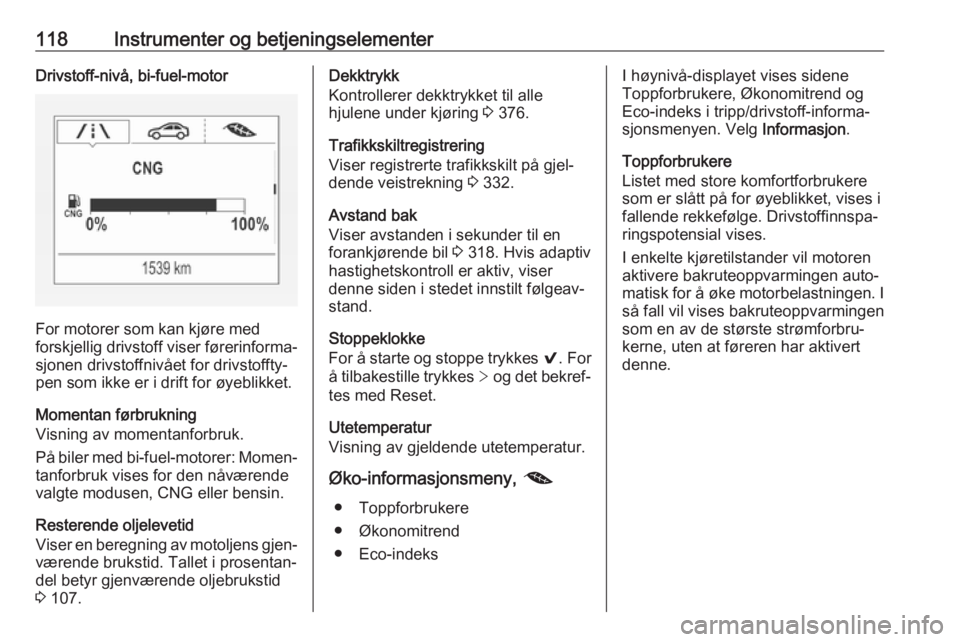

118Instrumenter og betjeningselementerDrivstoff-nivå, bi-fuel-motor
For motorer som kan kjøre med
forskjellig drivstoff viser førerinforma‐
sjonen drivstoffnivået for drivstoffty‐
pen som ikke er i drift for øyeblikket.
Momentan førbrukning
Visning av momentanforbruk.
På biler med bi-fuel-motorer: Momen‐ tanforbruk vises for den nåværende
valgte modusen, CNG eller bensin.
Resterende oljelevetid
Viser en beregning av motoljens gjen‐ værende brukstid. Tallet i prosentan‐
del betyr gjenværende oljebrukstid
3 107.
Dekktrykk
Kontrollerer dekktrykket til alle
hjulene under kjøring 3 376.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐ dende veistrekning 3 332.
Avstand bak
Viser avstanden i sekunder til en
forankjørende bil 3 318. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Stoppeklokke
For å starte og stoppe trykkes 9. For
å tilbakestille trykkes > og det bekref‐
tes med Reset.
Utetemperatur
Visning av gjeldende utetemperatur.
Øko-informasjonsmeny, @
● Toppforbrukere ● Økonomitrend
● Eco-indeksI høynivå-displayet vises sidene
Toppforbrukere, Økonomitrend og
Eco-indeks i tripp/drivstoff-informa‐
sjonsmenyen. Velg Informasjon.
Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Drivstoffinnspa‐
ringspotensial vises.
I enkelte kjøretilstander vil motoren
aktivere bakruteoppvarmingen auto‐
matisk for å øke motorbelastningen. I
så fall vil vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
