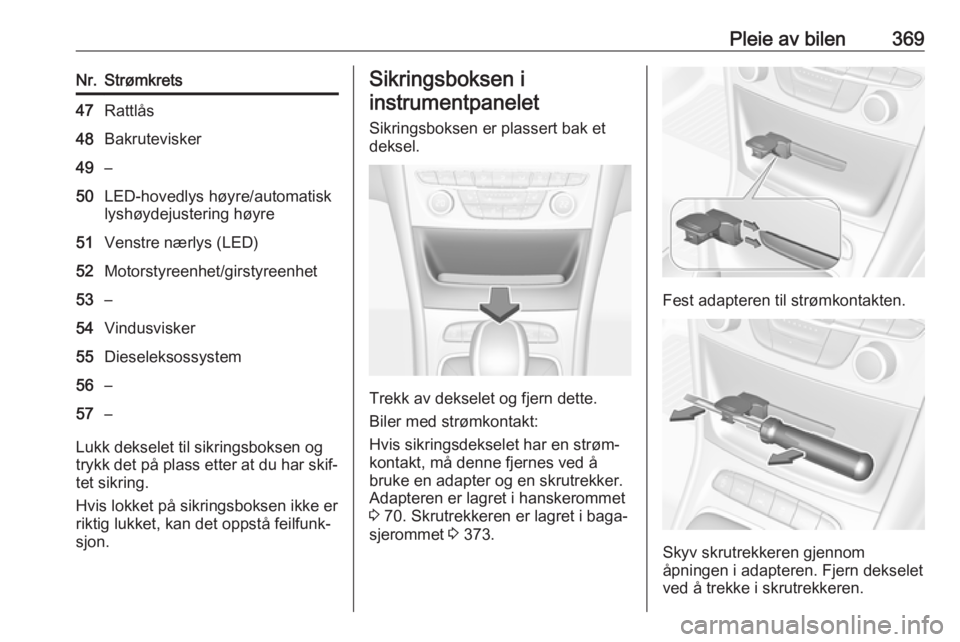

Page 371 of 475

Pleie av bilen369Nr.Strømkrets47Rattlås48Bakrutevisker49–50LED-hovedlys høyre/automatisklyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53–54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk av dekselet og fjern dette.
Biler med strømkontakt:
Hvis sikringsdekselet har en strøm‐
kontakt, må denne fjernes ved å
bruke en adapter og en skrutrekker.
Adapteren er lagret i hanskerommet
3 70. Skrutrekkeren er lagret i baga‐
sjerommet 3 373.
Fest adapteren til strømkontakten.
Skyv skrutrekkeren gjennom
åpningen i adapteren. Fjern dekselet
ved å trekke i skrutrekkeren.

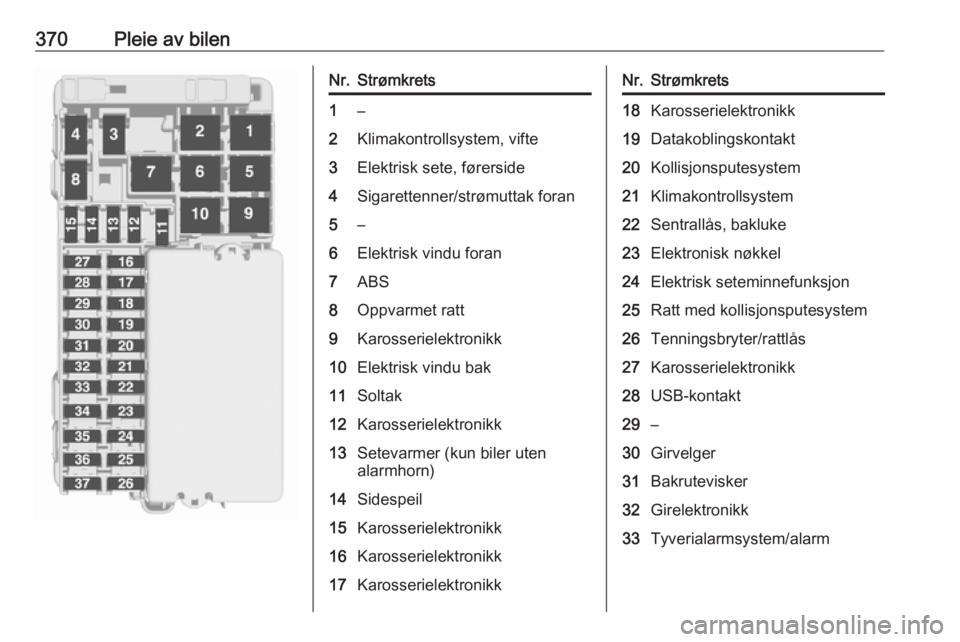

Page 372 of 475

370Pleie av bilenNr.Strømkrets1–2Klimakontrollsystem, vifte3Elektrisk sete, førerside4Sigarettenner/strømuttak foran5–6Elektrisk vindu foran7ABS8Oppvarmet ratt9Karosserielektronikk10Elektrisk vindu bak11Soltak12Karosserielektronikk13Setevarmer (kun biler uten
alarmhorn)14Sidespeil15Karosserielektronikk16Karosserielektronikk17KarosserielektronikkNr.Strømkrets18Karosserielektronikk19Datakoblingskontakt20Kollisjonsputesystem21Klimakontrollsystem22Sentrallås, bakluke23Elektronisk nøkkel24Elektrisk seteminnefunksjon25Ratt med kollisjonsputesystem26Tenningsbryter/rattlås27Karosserielektronikk28USB-kontakt29–30Girvelger31Bakrutevisker32Girelektronikk33Tyverialarmsystem/alarm
Page 373 of 475

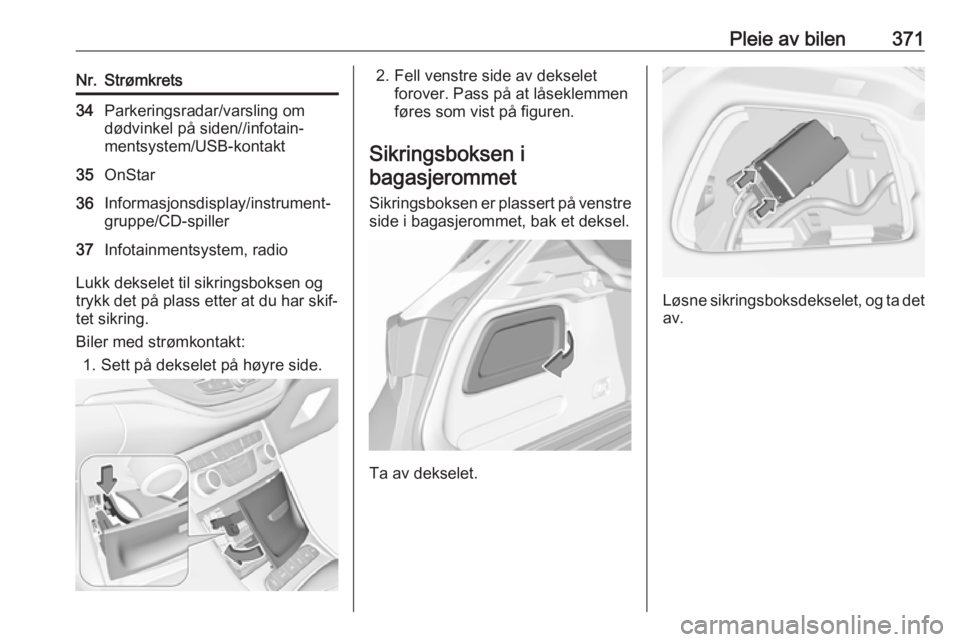

Pleie av bilen371Nr.Strømkrets34Parkeringsradar/varsling om
dødvinkel på siden//infotain‐
mentsystem/USB-kontakt35OnStar36Informasjonsdisplay/instrument‐
gruppe/CD-spiller37Infotainmentsystem, radio
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Biler med strømkontakt: 1. Sett på dekselet på høyre side.
2. Fell venstre side av dekselet forover. Pass på at låseklemmen
føres som vist på figuren.
Sikringsboksen i bagasjerommet
Sikringsboksen er plassert på venstre side i bagasjerommet, bak et deksel.
Ta av dekselet.
Løsne sikringsboksdekselet, og ta det av.

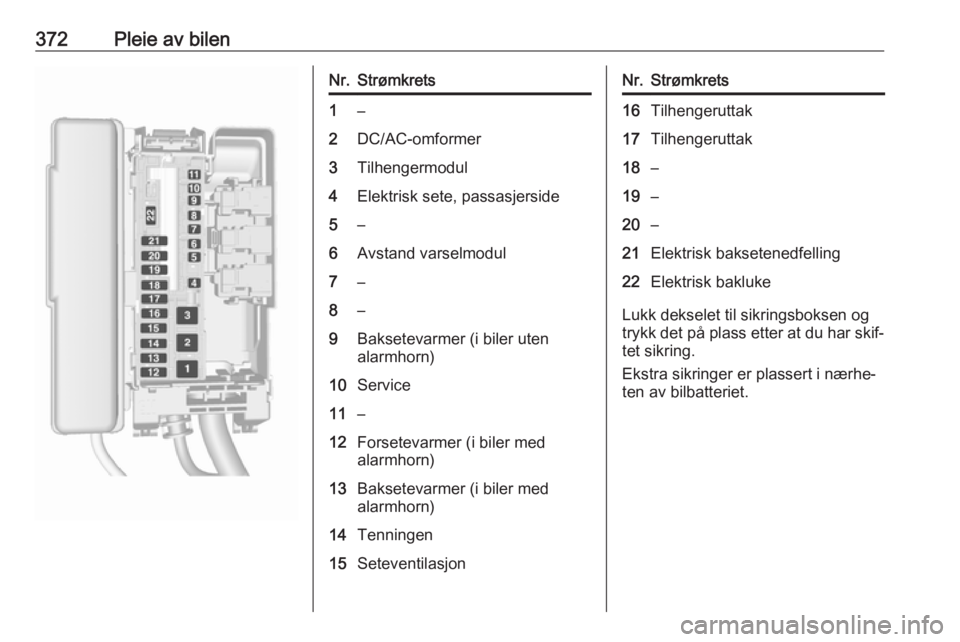

Page 374 of 475

372Pleie av bilenNr.Strømkrets1–2DC/AC-omformer3Tilhengermodul4Elektrisk sete, passasjerside5–6Avstand varselmodul7–8–9Baksetevarmer (i biler uten
alarmhorn)10Service11–12Forsetevarmer (i biler med
alarmhorn)13Baksetevarmer (i biler med
alarmhorn)14Tenningen15SeteventilasjonNr.Strømkrets16Tilhengeruttak17Tilhengeruttak18–19–20–21Elektrisk baksetenedfelling22Elektrisk bakluke
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Ekstra sikringer er plassert i nærhe‐
ten av bilbatteriet.

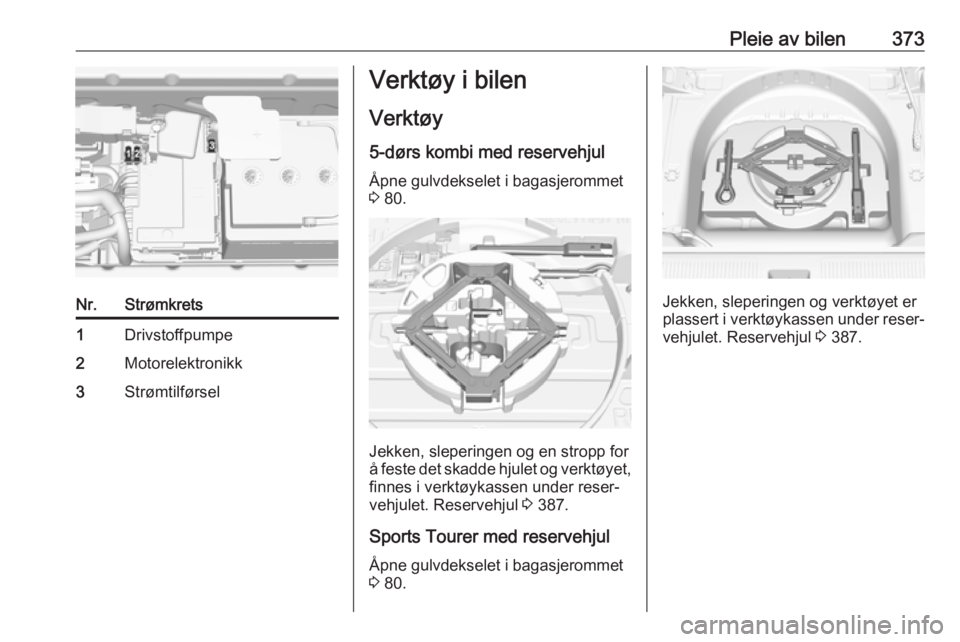

Page 375 of 475

Pleie av bilen373Nr.Strømkrets1Drivstoffpumpe2Motorelektronikk3StrømtilførselVerktøy i bilen
Verktøy
5-dørs kombi med reservehjul Åpne gulvdekselet i bagasjerommet
3 80.
Jekken, sleperingen og en stropp for
å feste det skadde hjulet og verktøyet, finnes i verktøykassen under reser‐
vehjulet. Reservehjul 3 387.
Sports Tourer med reservehjul
Åpne gulvdekselet i bagasjerommet
3 80.
Jekken, sleperingen og verktøyet er
plassert i verktøykassen under reser‐ vehjulet. Reservehjul 3 387.

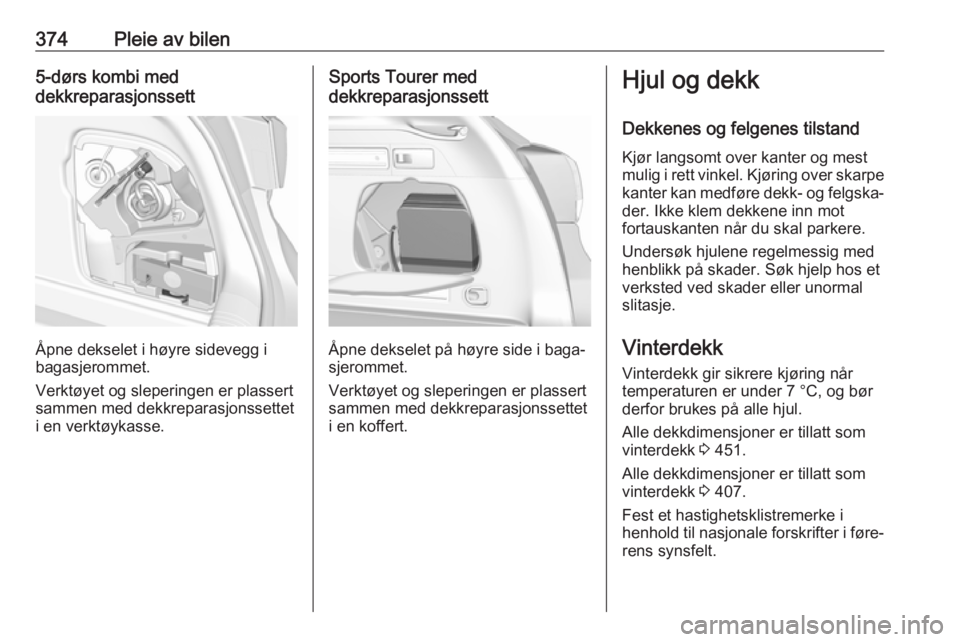

Page 376 of 475

374Pleie av bilen5-dørs kombi med
dekkreparasjonssett
Åpne dekselet i høyre sidevegg i
bagasjerommet.
Verktøyet og sleperingen er plassert
sammen med dekkreparasjonssettet
i en verktøykasse.
Sports Tourer med
dekkreparasjonssett
Åpne dekselet på høyre side i baga‐
sjerommet.
Verktøyet og sleperingen er plassert
sammen med dekkreparasjonssettet
i en koffert.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 451.
Alle dekkdimensjoner er tillatt som vinterdekk 3 407.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐
rens synsfelt.

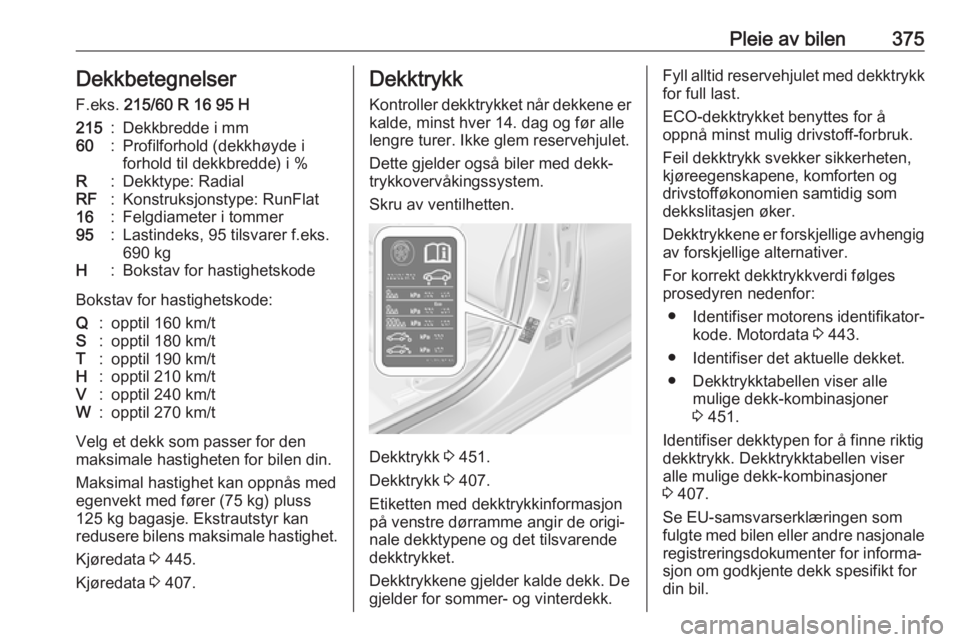

Page 377 of 475

Pleie av bilen375Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:Dekkbredde i mm60:Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:Dekktype: RadialRF:Konstruksjonstype: RunFlat16:Felgdiameter i tommer95:Lastindeks, 95 tilsvarer f.eks.
690 kgH:Bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 445.
Kjøredata 3 407.
Dekktrykk
Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også biler med dekk‐
trykkovervåkingssystem.
Skru av ventilhetten.
Dekktrykk 3 451.
Dekktrykk 3 407.
Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykket benyttes for å
oppnå minst mulig drivstoff-forbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer.
For korrekt dekktrykkverdi følges
prosedyren nedenfor:
● Identifiser motorens identifikator‐
kode. Motordata 3 443.
● Identifiser det aktuelle dekket.
● Dekktrykktabellen viser alle mulige dekk-kombinasjoner
3 451.
Identifiser dekktypen for å finne riktig
dekktrykk. Dekktrykktabellen viser alle mulige dekk-kombinasjoner
3 407.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐ sjon om godkjente dekk spesifikt for
din bil.
Page 378 of 475

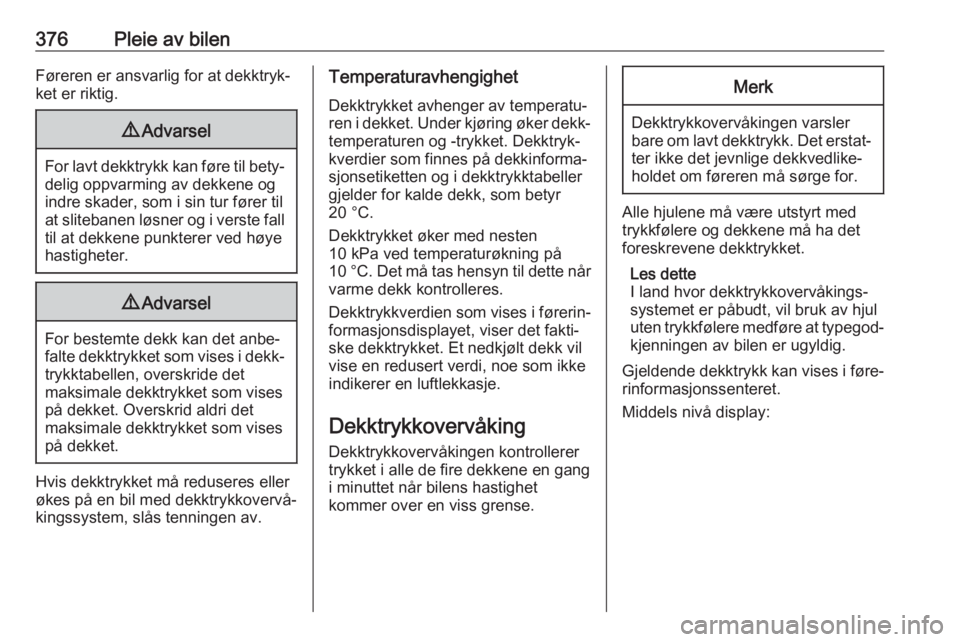

376Pleie av bilenFøreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
kingssystem, slås tenningen av.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐ temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐ sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan vises i føre‐ rinformasjonssenteret.
Middels nivå display:

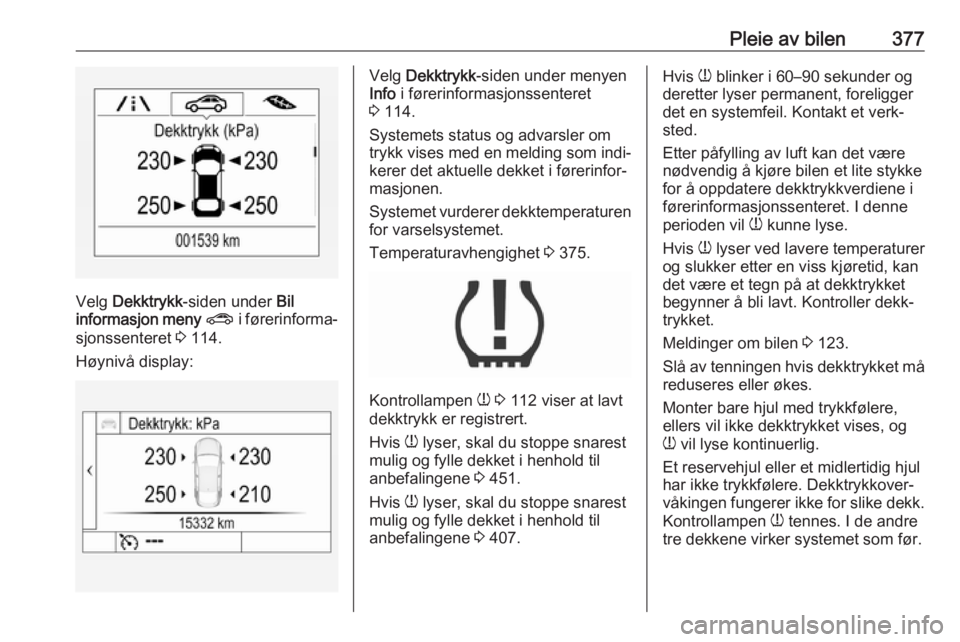

Page 379 of 475

Pleie av bilen377
Velg Dekktrykk -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 114.
Høynivå display:
Velg Dekktrykk -siden under menyen
Info i førerinformasjonssenteret
3 114.
Systemets status og advarsler om
trykk vises med en melding som indi‐ kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen
for varselsystemet.
Temperaturavhengighet 3 375.
Kontrollampen w 3 112 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 451.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 407.
Hvis
w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 123.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampen w tennes. I de andre
tre dekkene virker systemet som før.

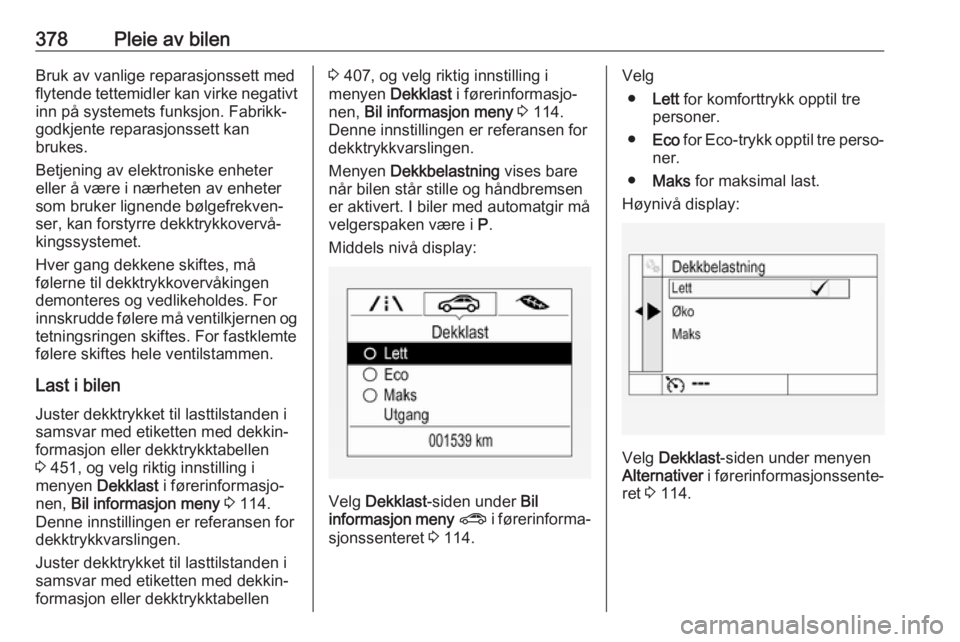

Page 380 of 475

378Pleie av bilenBruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden isamsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 451, og velg riktig innstilling i
menyen Dekklast i førerinformasjo‐
nen, Bil informasjon meny 3 114.
Denne innstillingen er referansen for
dekktrykkvarslingen.
Juster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen3 407, og velg riktig innstilling i
menyen Dekklast i førerinformasjo‐
nen, Bil informasjon meny 3 114.
Denne innstillingen er referansen for
dekktrykkvarslingen.
Menyen Dekkbelastning vises bare
når bilen står stille og håndbremsen
er aktivert. I biler med automatgir må
velgerspaken være i P.
Middels nivå display:
Velg Dekklast
-siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 114.
Velg
● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Høynivå display:
Velg Dekklast -siden under menyen
Alternativer i førerinformasjonssente‐
ret 3 114.
