OPEL ASTRA K 2017.5 Instruksjonsbok

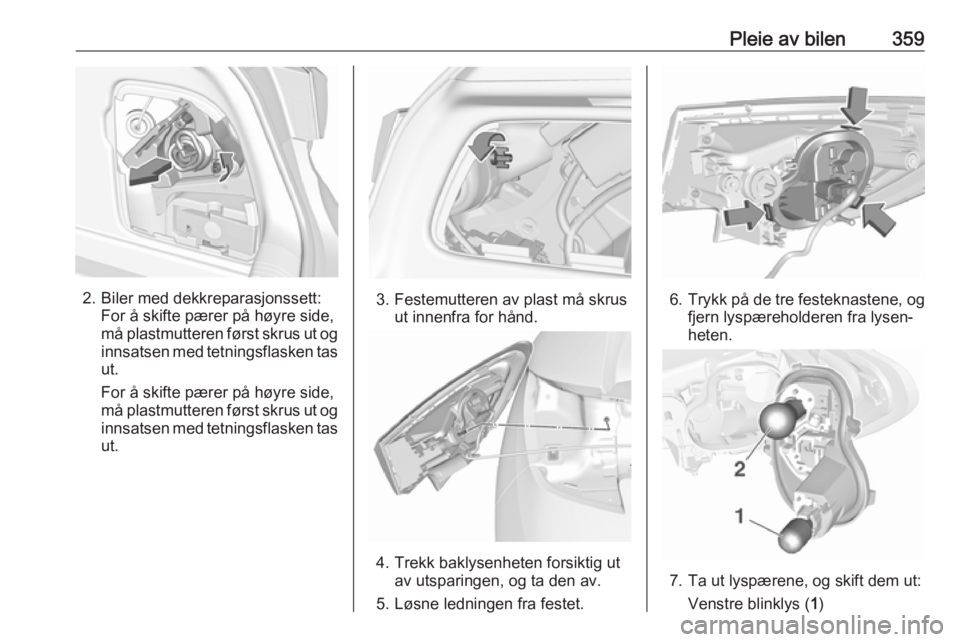

Pleie av bilen359
2. Biler med dekkreparasjonssett:For å skifte pærer på høyre side,
må plastmutteren først skrus ut og innsatsen med tetningsflasken tas
ut.
For å skifte pærer på høyre side,
må plastmutteren først skrus ut og innsatsen med tetningsflasken tas
ut.3. Festemutteren av plast må skrus ut innenfra for hånd.
4. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
5. Løsne ledningen fra festet.
6. Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
7. Ta ut lyspærene, og skift dem ut:
Venstre blinklys ( 1)

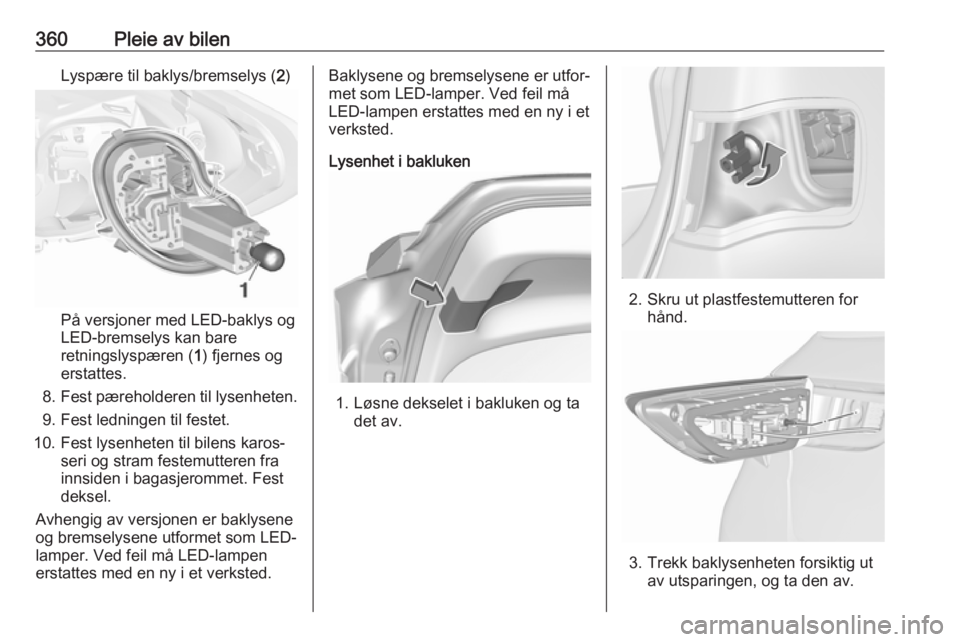

360Pleie av bilenLyspære til baklys/bremselys (2)
På versjoner med LED-baklys og
LED-bremselys kan bare
retningslyspæren ( 1) fjernes og
erstattes.
8. Fest pæreholderen til lysenheten.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutteren fra
innsiden i bagasjerommet. Fest
deksel.
Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Baklysene og bremselysene er utfor‐
met som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.

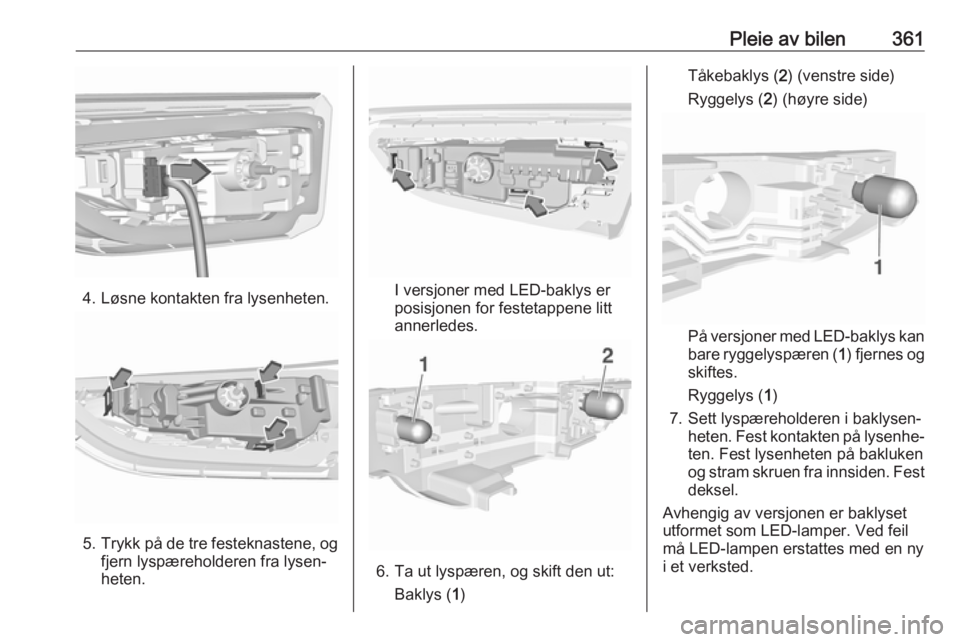

Pleie av bilen361
4. Løsne kontakten fra lysenheten.
5.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
I versjoner med LED-baklys er
posisjonen for festetappene litt
annerledes.
6. Ta ut lyspæren, og skift den ut:
Baklys ( 1)
Tåkebaklys ( 2) (venstre side)
Ryggelys ( 2) (høyre side)
På versjoner med LED-baklys kan
bare ryggelyspæren ( 1) fjernes og
skiftes.
Ryggelys ( 1)
7. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten på lysenhe‐ten. Fest lysenheten på bakluken
og stram skruen fra innsiden. Fest deksel.
Avhengig av versjonen er baklyset utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.

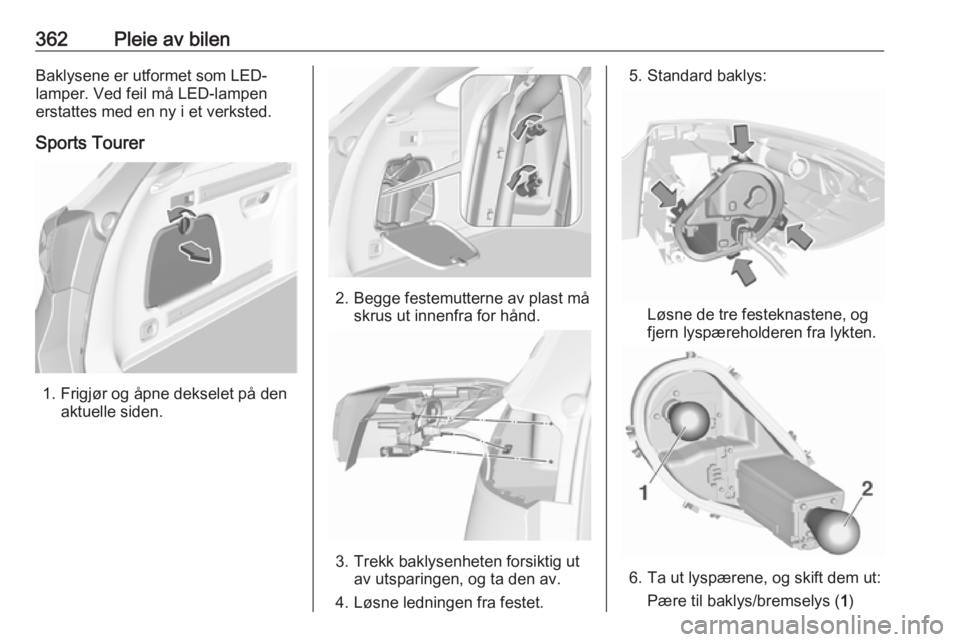

362Pleie av bilenBaklysene er utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Sports Tourer
1. Frigjør og åpne dekselet på den aktuelle siden.
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
4. Løsne ledningen fra festet.
5. Standard baklys:
Løsne de tre festeknastene, og
fjern lyspæreholderen fra lykten.
6. Ta ut lyspærene, og skift dem ut:
Pære til baklys/bremselys ( 1)

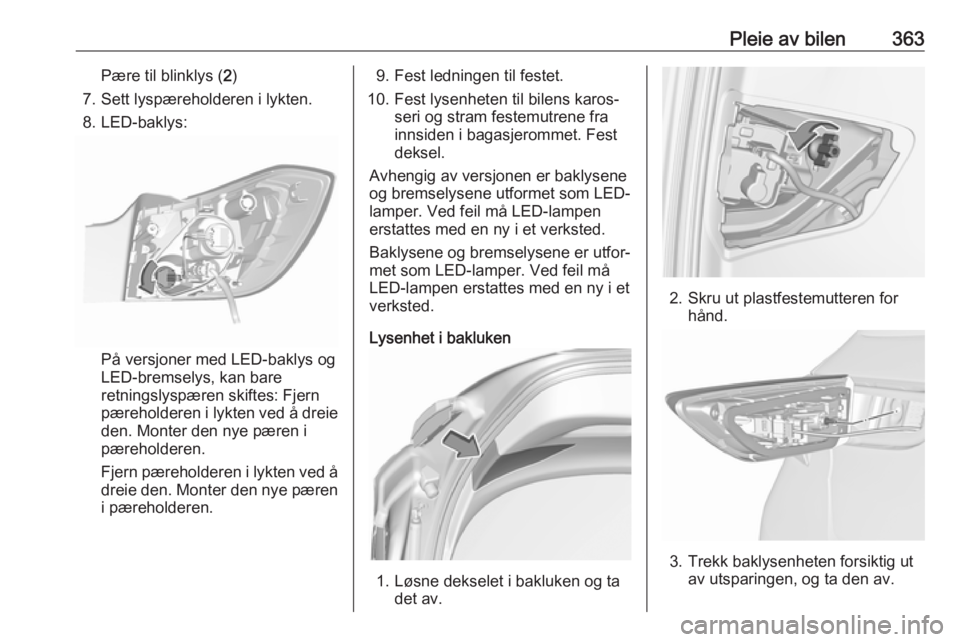

Pleie av bilen363Pære til blinklys (2)
7. Sett lyspæreholderen i lykten.
8. LED-baklys:
På versjoner med LED-baklys og LED-bremselys, kan bare
retningslyspæren skiftes: Fjern
pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
Fjern pæreholderen i lykten ved å dreie den. Monter den nye pæren
i pæreholderen.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.
Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Baklysene og bremselysene er utfor‐
met som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.

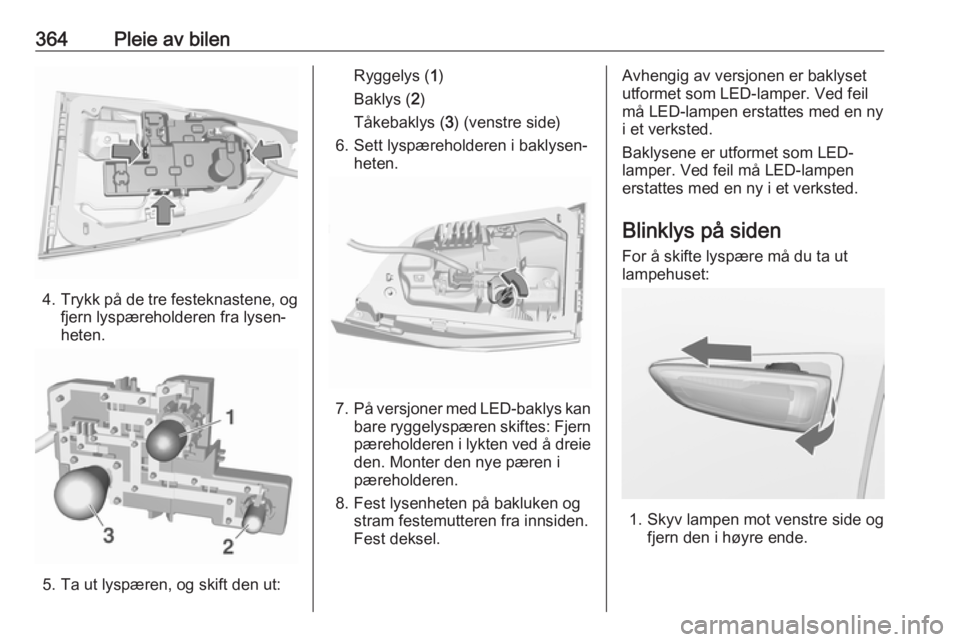

364Pleie av bilen
4.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
5. Ta ut lyspæren, og skift den ut:
Ryggelys ( 1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.
7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.
Avhengig av versjonen er baklyset
utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Baklysene er utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Blinklys på siden For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.

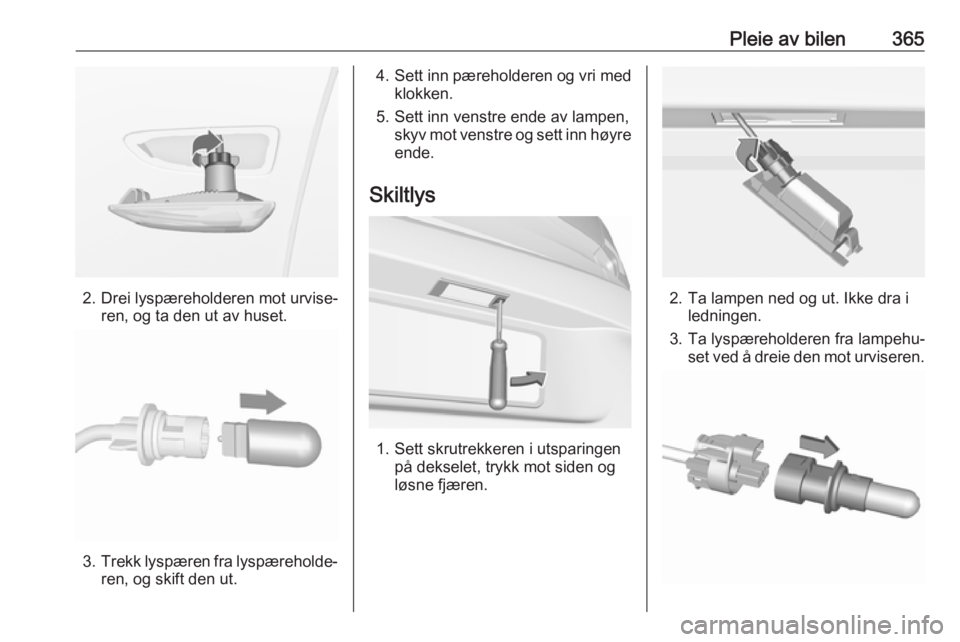

Pleie av bilen365
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.

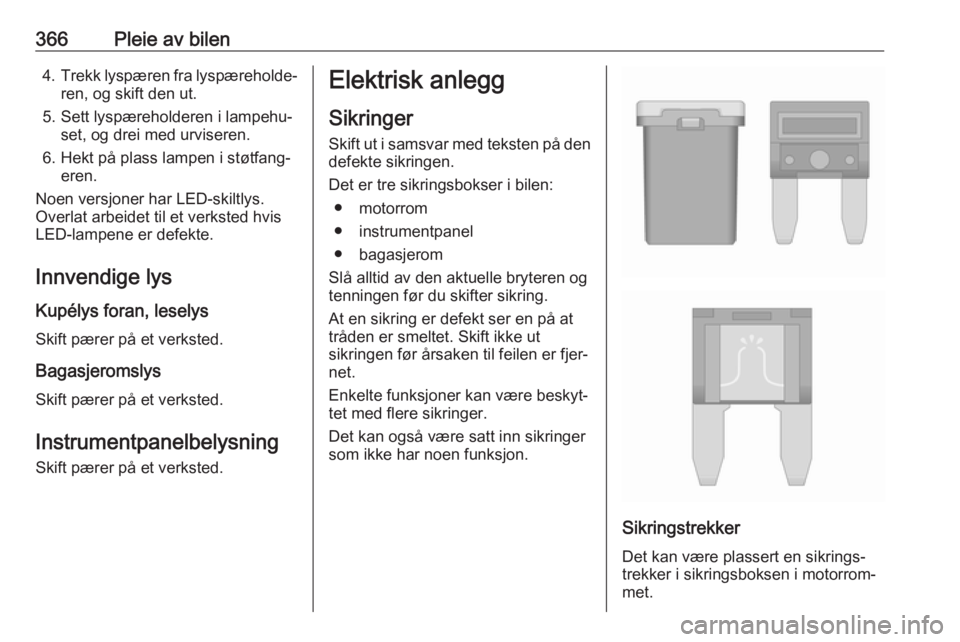

366Pleie av bilen4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys Kupélys foran, leselys
Skift pærer på et verksted.
Bagasjeromslys
Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

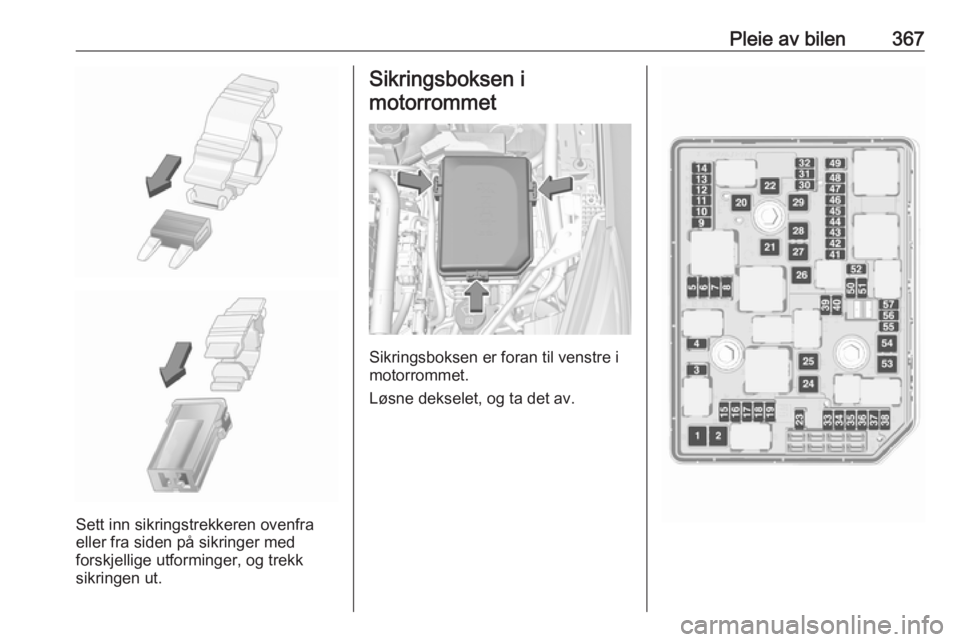

Pleie av bilen367
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.

368Pleie av bilenNr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner6Girelektronikk7–8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem, girkasse12Sete hoftemassasje13Etterkokepumpe14Dieseleksossystem15Eksosføler16Drivstoffinnsprøyting17DrivstoffinnsprøytingNr.Strømkrets18Dieseleksossystem19Dieseleksossystem20–21DC/AC-omformer22ABS23Skivesystem for frontrute og
bakrute24–25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31–32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontrollerNr.Strømkrets33Tyverialarm34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40OnStar41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodul45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46Instrumentgruppe
