10Kort og godtOversigt over instrumentpanel

38Nøgler, døre og ruderSluk for kabine- og hældningsover‐
vågningen, når der efterlades dyr i
bilen, da store mængder ultralydssig‐
naler eller bevægelser udløser alar‐
men. Den skal også slukkes, når bilen befinder sig på en færge eller et tog.
1. Luk bagklappen, motorhjelmen, ruderne og soltaget.
2. Tryk på o. Lysdioden i knappen
o lyser i op til 10 minutter.
3. Luk dørene.
4. Aktiver tyverialarmen.
Der vises en statusmeddelelse i fører‐
informationscentret.
Status-lysdiodeStatus-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:Diode tændt:test, armerings-
forsinkelseDioden blinker
hurtigt:døre, bagklap eller
motorhjelm ikke
lukket korrekt,
eller fejl i systemet
Status efter at systemet er armeret:
Dioden
blinker lang‐
somt:systemet er armeret
Ved fejl søges hjælp på et værksted.
Deaktivering
Fjernbetjening: Når bilen låses op ved at trykke på c, deaktiveres tyverialar‐
men.
Elektronisk nøglesystem: Ved oplås‐
ning af bilen ved at trykke på knappen på et udvendigt dørhåndtag deaktive‐res tyverialarmen.
Den elektroniske nøgle skal være
uden for bilen, inden for en afstand af
ca. en meter i den relevante dørside.
Systemet deaktiveres ikke ved oplås‐ ning af førerdøren med nøglen eller
med centrallåseknappen i kabinen.
Alarm Når alarmen udløses, lyder alarmhor‐
net, og havariblinket blinker samtidig.
Antallet og varigheden af alarmsigna‐ lerne er fastlagt i lovgivningen.

58Sæder, sikkerhedBrug af sikkerhedssele under
graviditet9 Advarsel
Hofteselen skal anbringes så lavt
som muligt over bækkenet for at
forhindre tryk mod underlivet.
Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De
tømmes også så hurtigt, at det ofte
ikke bemærkes ved et uheld.9 Advarsel
Hvis airbagsystemet håndteres
forkert, kan det udløses på en
eksplosiv måde.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette
område.
Airbaggenes afdækninger må ikke overklæbes eller på anden vis
beklædes.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har
været udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på airbagsystemet, da bilens typegod‐
kendelse ellers bortfalder.
Når airbaggene pustes op, slipper der varme gasser ud, som kan forårsage
forbrændinger.
Kontrollampe v for airbagsystemer
3 108.
Barnesæder på forsæde i
passagersiden med airbags
Advarsel i henhold til ECE R94.02:

86OpbevaringLæsseinformation
● Tunge genstande placeres ibagagerummet op mod ryglæ‐
nene på bagsæderne. Sørg for,
at ryglænene er gået sikkert i
hak, dvs. så der ikke længere ses
nogen røde markeringer på siden i nærheden af grebet. Hvis det ernødvendigt at stable genstan‐dene, skal de tungeste
genstande anbringes nederst.
● Genstande fastgøres ved hjælp af fastgøringsremme, der
hægtes fast i fastsurringskroge
3 79.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Ved transport af genstande i bagagerummet må bagsæderyg‐lænene ikke være fældet frem‐
over.
● Lasten må ikke rage op over ryglænene.
● Sports Tourer: monter sikker‐ hedsnettet ved transport af
objekter i lastrummet.
● Læg aldrig genstande på baga‐ gerumsafdækningen eller på
instrumentpanelet, og tildæk ikke føleren oven på instrumentpane‐
let.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse
genstande i kabinen.● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller
bilen.
● Nyttelasten er forskellen mellem
den tilladte totalvægt (se typeskilt
3 405) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at
indskrive dataene for bilen i
vægttabellen forrest i denne
håndbog.
Køreklar vægt ifølge EF omfatter førerens vægt (68 kg), bagage
( 7 kg) og alle væsker (brændstof‐
tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind oggør bilen vanskeligere at manøv‐ rere på grund af dens højere

96Instrumenter og betjeningSports Tourer: Der sidder en 12 Volt-
stikkontakt på venstre sidevæg i
bagagerummet.
Effektforbruget må ikke overstige
120 watt.
Når tændingen er afbrudt, er stikdå‐
sen deaktiveret. Desuden deaktive‐
res stikkontakten, hvis bilbatteriets
spænding er lav.
Elektrisk tilbehør, der tilsluttes, skal
opfylde standarden DIN VDE 40 839
(krav om elektromagnetisk kompati‐
bilitet).
Der må ikke tilsluttes tilbehør, som afgiver strøm, for eksempel elektriske opladere eller batterier.
Ødelæg ikke stikkontakterne ved at
bruge stik, der ikke passer.
Stop-start-system 3 290.USB-ladeport
I den bageste del af midterkonsollen
findes der to USB-porte, der kun er til opladning af enheder.
Hvert stik yder 2,1 ampere ved fem
volt.
Bemærkninger
Stikkene skal altid holdes rene og
tørre.
Strømtilslutning
Strømtilslutningen (PowerFlex Bar)
sidder på dækslet af sikringsboksen i
instrumentpanelet. Strømtilslutnin‐
gen kan påsættes en duftspreder
(AirWellness) eller en telefonholder.
Nærmere oplysninger om telefonhol‐
deren findes i instruktionsbogen til
Infotainment.

Instrumenter og betjening119Hastighedsadvarsel
Hastighedsadvarselsfunktionen
advarer føreren, når den indstillede
hastighed overskrides.
Hastighedsadvarslen indstilles ved at trykke på SET/CLR eller >, mens
siden vises. Drej fingerhjulet eller tryk
på Q eller P for at vælge og justere
værdien. Tryk på SET/CLR eller 9 for
at indstille hastigheden. Når hastig‐
heden er indstillet, kan denne funk‐
tion deaktiveres ved at trykke på
SET/CLR eller 9, mens siden vises.
Hvis den valgte hastighedsgrænse
overskrides, vises en pop-up-advar‐
sel, og en klokke ringer.
Dækbelastning
Dæktrykkategorien i henhold til det
faktiske dæktryk kan vælges 3 382.
Softwareinformationer
Viser informationer om open source-
softwaren.
Parkeringsvagtprogram Visse funktioner i førerinformations‐
centret og på informationsdisplayet
kan begrænses for nogle førere.
Aktivering og deaktivering af parke‐
ringsvagtprogrammet kan indstilles i
menuen Indstillinger i menuen Indivi‐
duelle indstillinger.
Individuelle indstillinger 3 123.
Yderligere oplysninger fremgår af
instruktionsbogen til Infotainment.
Informationsdisplay
Informationsdisplayet er placeret i instrumentpanelet i nærheden af
instrumentgruppen.Alt efter bilens konfiguration har den
enten et
● Grafisk info-display
eller
● 7" farve-info-display med berø‐
ringsskærmfunktion
eller
● 8" farve-info-display med berø‐
ringsskærmfunktion
Bilen har et Grafisk info-display .
Bilen har et 7" farve-info-display med
berøringsskærmfunktion.
Bilen har et 8" farve-info-display med
berøringsskærmfunktion.
Informationsdisplayene kan vise: ● tid 3 93
● udetemperatur 3 93
● dato 3 93
● Infotainment-system, se beskri‐ velsen i Infotainment-håndbogen
● bakkamera 3 336
● vejledning for parkeringsassi‐ stent 3 327
● navigation, se beskrivelsen i Info‐
tainment-håndbogen

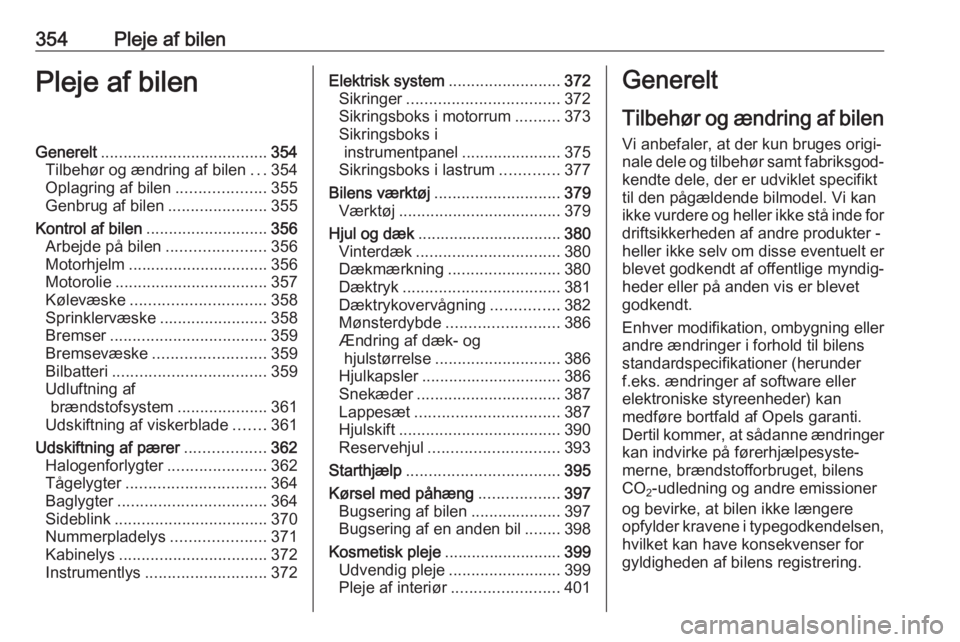

354Pleje af bilenPleje af bilenGenerelt..................................... 354
Tilbehør og ændring af bilen ...354
Oplagring af bilen ....................355
Genbrug af bilen ......................355
Kontrol af bilen ........................... 356
Arbejde på bilen ......................356
Motorhjelm ............................... 356
Motorolie .................................. 357
Kølevæske .............................. 358
Sprinklervæske ........................358
Bremser ................................... 359
Bremsevæske ......................... 359
Bilbatteri .................................. 359
Udluftning af brændstofsystem ....................361
Udskiftning af viskerblade .......361
Udskiftning af pærer ..................362
Halogenforlygter ......................362
Tågelygter ............................... 364
Baglygter ................................. 364
Sideblink .................................. 370
Nummerpladelys .....................371
Kabinelys ................................. 372
Instrumentlys ........................... 372Elektrisk system.........................372
Sikringer .................................. 372
Sikringsboks i motorrum ..........373
Sikringsboks i instrumentpanel ......................375
Sikringsboks i lastrum .............377
Bilens værktøj ............................ 379
Værktøj .................................... 379
Hjul og dæk ................................ 380
Vinterdæk ................................ 380
Dækmærkning ......................... 380
Dæktryk ................................... 381
Dæktrykovervågning ...............382
Mønsterdybde ......................... 386
Ændring af dæk- og hjulstørrelse ............................ 386
Hjulkapsler ............................... 386
Snekæder ................................ 387
Lappesæt ................................ 387
Hjulskift .................................... 390
Reservehjul ............................. 393
Starthjælp .................................. 395
Kørsel med påhæng ..................397
Bugsering af bilen ....................397
Bugsering af en anden bil ........398
Kosmetisk pleje .......................... 399
Udvendig pleje ......................... 399
Pleje af interiør ........................ 401Generelt
Tilbehør og ændring af bilen Vi anbefaler, at der kun bruges origi‐
nale dele og tilbehør samt fabriksgod‐
kendte dele, der er udviklet specifikt
til den pågældende bilmodel. Vi kan
ikke vurdere og heller ikke stå inde for driftsikkerheden af andre produkter -
heller ikke selv om disse eventuelt er
blevet godkendt af offentlige myndig‐
heder eller på anden vis er blevet
godkendt.
Enhver modifikation, ombygning eller
andre ændringer i forhold til bilens
standardspecifikationer (herunder
f.eks. ændringer af software eller
elektroniske styreenheder) kan
medføre bortfald af Opels garanti. Dertil kommer, at sådanne ændringer
kan indvirke på førerhjælpesyste‐
merne, brændstofforbruget, bilens
CO 2-udledning og andre emissioner
og bevirke, at bilen ikke længere
opfylder kravene i typegodkendelsen, hvilket kan have konsekvenser for
gyldigheden af bilens registrering.

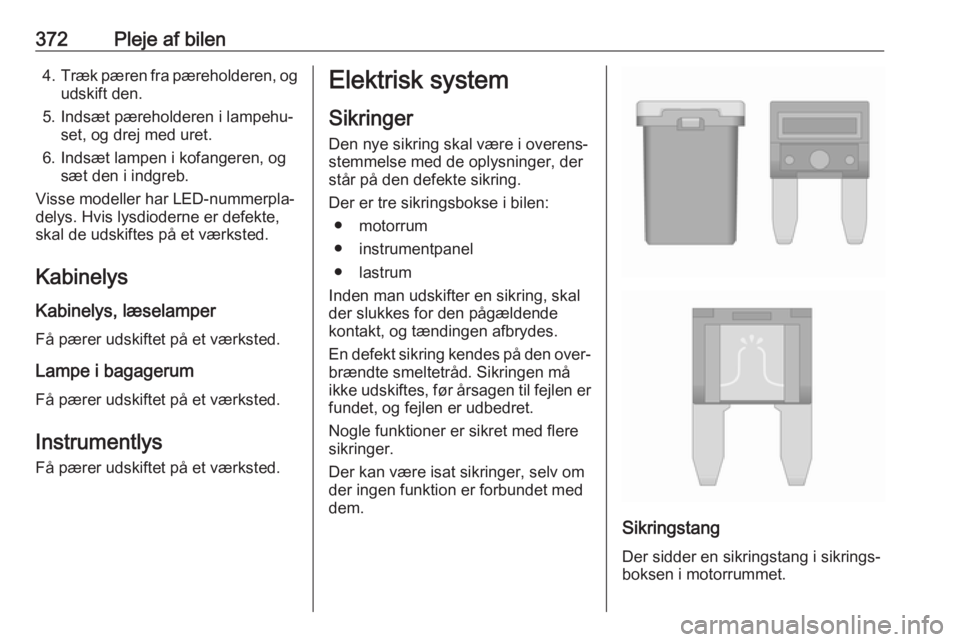

372Pleje af bilen4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Visse modeller har LED-nummerpla‐
delys. Hvis lysdioderne er defekte,
skal de udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærer udskiftet på et værksted.
Lampe i bagagerum Få pærer udskiftet på et værksted.
Instrumentlys
Få pærer udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
● lastrum
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

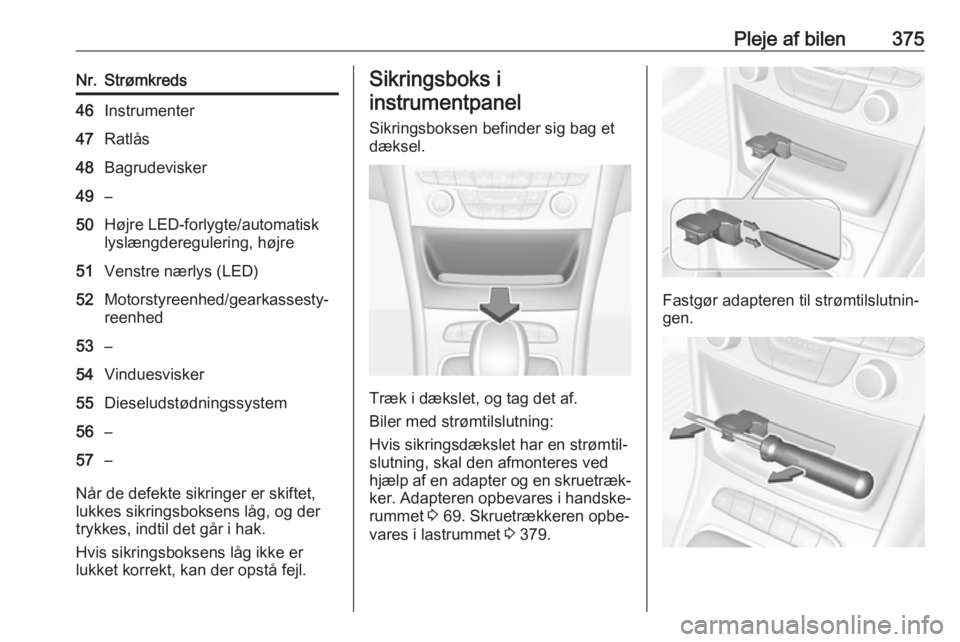

Pleje af bilen375Nr.Strømkreds46Instrumenter47Ratlås48Bagrudevisker49–50Højre LED-forlygte/automatisk
lyslængderegulering, højre51Venstre nærlys (LED)52Motorstyreenhed/gearkassesty‐
reenhed53–54Vinduesvisker55Dieseludstødningssystem56–57–
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen befinder sig bag et
dæksel.
Træk i dækslet, og tag det af.
Biler med strømtilslutning:
Hvis sikringsdækslet har en strømtil‐
slutning, skal den afmonteres ved
hjælp af en adapter og en skruetræk‐ ker. Adapteren opbevares i handske‐
rummet 3 69. Skruetrækkeren opbe‐
vares i lastrummet 3 379.
Fastgør adapteren til strømtilslutnin‐
gen.

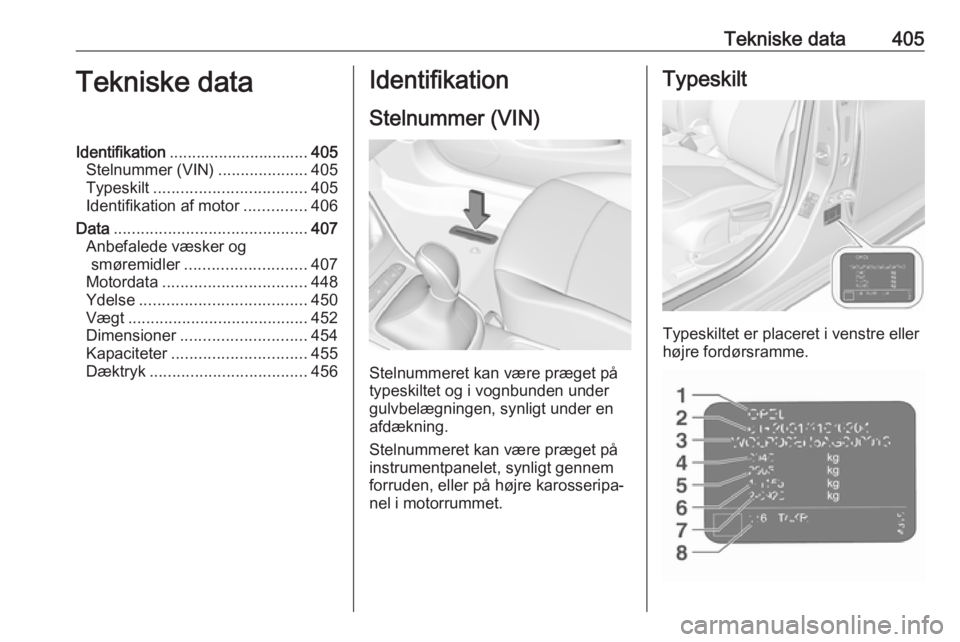

Tekniske data405Tekniske dataIdentifikation............................... 405
Stelnummer (VIN) ....................405
Typeskilt .................................. 405
Identifikation af motor ..............406
Data ........................................... 407
Anbefalede væsker og smøremidler ........................... 407
Motordata ................................ 448
Ydelse ..................................... 450
Vægt ........................................ 452
Dimensioner ............................ 454
Kapaciteter .............................. 455
Dæktryk ................................... 456Identifikation
Stelnummer (VIN)
Stelnummeret kan være præget på
typeskiltet og i vognbunden under
gulvbelægningen, synligt under en
afdækning.
Stelnummeret kan være præget på
instrumentpanelet, synligt gennem
forruden, eller på højre karosseripa‐
nel i motorrummet.
Typeskilt
Typeskiltet er placeret i venstre eller
højre fordørsramme.
