Depozitarea79
● Trageţi bucla şi rabataţi în josspătarul pe scaunul central.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● Ghidaţi centurile de siguranţă ale
scaunelor laterale prin
suporturile laterale, pentru a nu
se deteriora. Când rabateţi
spătarele, împingeţi centurile de
siguranţă odată cu ele.● Trageţi centura de siguranţă din ghidajul spătarului scaunului şiaşezaţi-o în spatele siguranţei,
conform ilustraţiei.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.

80Depozitarea
Spătarele sunt fixate corect
numai când ambele marcaje roşii
laterale de lângă maneta de
deblocare nu mai sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din două părţi al
banchetei din spate), Sports
Tourer
● Introduceţi clemele de fixare ale centurilor de siguranţă laterale însuporturile laterale pentru a
proteja centurile de siguranţă
împotriva deteriorării; consultaţi
ilustraţia.

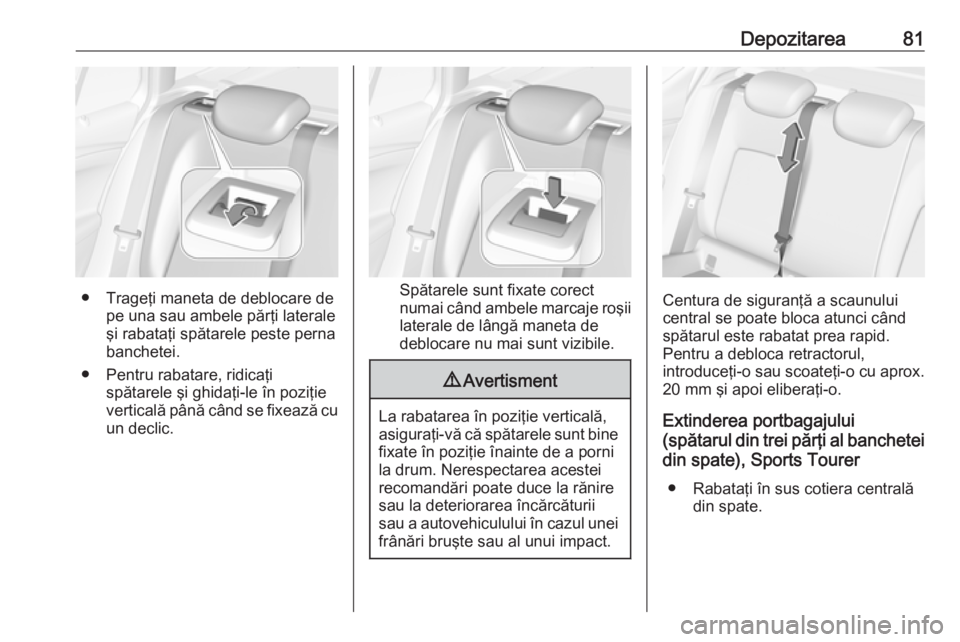

Depozitarea81
● Trageţi maneta de deblocare depe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.Spătarele sunt fixate corect
numai când ambele marcaje roşii
laterale de lângă maneta de
deblocare nu mai sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din trei părţi al banchetei
din spate), Sports Tourer
● Rabataţi în sus cotiera centrală din spate.

82Depozitarea
● Trageţi bucla şi rabataţi în josspătarul pe scaunul central.
● Introduceţi clemele de fixare alecenturilor de siguranţă laterale însuporturile laterale pentru a
proteja centurile de siguranţă
împotriva deteriorării; consultaţi
ilustraţia.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● În mod alternativ, rabataţi spătarele scaunelor spate din
portbagaj: trageţi opritorul din
partea stângă sau din partea
dreaptă a portbagajului pentru a
rabata partea respectivă a
spătarului scaunelor spate.
9 Avertisment
Manifestaţi atenţie atunci când
acţionaţi spătarele scaunelor
spate din portbagaj. Spătarul este

Depozitarea83rabatat cu o putere considerabilă.
Risc de accidentare, în special în cazul copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este
aşezat nimic pe tapiţeria
scaunului.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.
Spătarele sunt fixate corect
numai când ambele marcaje roşii
laterale de lângă maneta de
deblocare nu mai sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Spaţiul de depozitare din
spate
Cutie de depozitare
O cutie de depozitare este amplasată în portbagaj. Scoateţi capacul pentru
a avea acces la cutia de depozitare.
Copertina portbagajului 3 85.
Copertina portbagajului Nu puneţi obiecte pe capac.

84DepozitareaHatchback cu 5 portiereScoaterea
Desprindeţi firele de fixare de pe
hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Montarea
Angrenaţi copertina în ghidajele
laterale şi rabataţi-o în jos. Ataşaţi
firele de fixare de hayon.
Sports Tourer
Închiderea storului
Cu ajutorul mânerelor, trageţi storul
către înapoi şi în sus până când
acesta se cuplează în suporturile
laterale.
Deschiderea storului
Trageţi de mânerul de la capătul
storului în spate şi în jos. Aceasta
este retractată automat.

Depozitarea85Demontarea storului
Deschideţi storul.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă astorului şi scoateţi-l din suporturi.
Storul demontat poate fi depozitat
sub podeaua portbagajului, conform
ilustraţiei. Introduceţi partea stângă a copertinei rulate în locaşul din
dreapta faţă, trageţi de mâner în sus
şi introduceţi partea stângă în locaşul
din stânga faţă.
Copertina portbagajului 3 85.
Montarea storului
Introduceţi partea stângă a storului în locaş, apoi trageţi de mânerul de
deblocare în sus şi menţineţi şi
introduceţi partea stângă a storului în
locaş şi cuplaţi.
Capac spaţiu depozitare din
podeaua portbagajului
Capacul spaţiului de depozitare
din podeaua portbagajului
Hatchback cu 5 portiere
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi
demontat. Ridicaţi capacul în partea
din spate şi rotiţi uşor pe o parte înainte de a îl demonta.

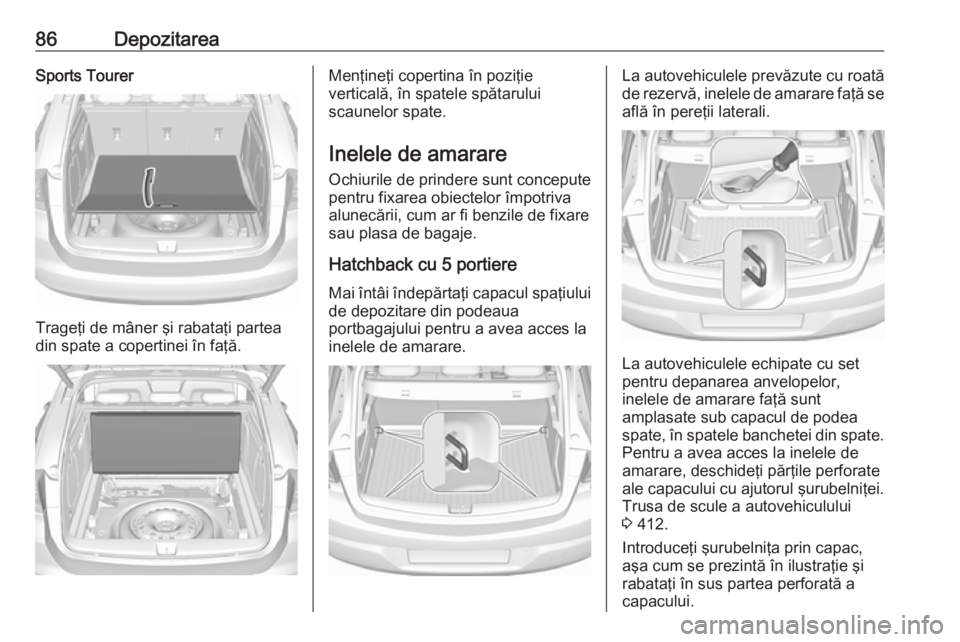

86DepozitareaSports Tourer
Trageţi de mâner şi rabataţi partea
din spate a copertinei în faţă.
Menţineţi copertina în poziţie
verticală, în spatele spătarului
scaunelor spate.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Hatchback cu 5 portiere Mai întâi îndepărtaţi capacul spaţiului
de depozitare din podeaua
portbagajului pentru a avea acces la
inelele de amarare.La autovehiculele prevăzute cu roată
de rezervă, inelele de amarare faţă se află în pereţii laterali.
La autovehiculele echipate cu set
pentru depanarea anvelopelor,
inelele de amarare faţă sunt
amplasate sub capacul de podea
spate, în spatele banchetei din spate.
Pentru a avea acces la inelele de
amarare, deschideţi părţile perforate
ale capacului cu ajutorul şurubelniţei.
Trusa de scule a autovehiculului
3 412.
Introduceţi şurubelniţa prin capac, aşa cum se prezintă în ilustraţie şi
rabataţi în sus partea perforată a
capacului.

Depozitarea87Rabataţi în sus inelele de amarare cu
ajutorul şurubelniţei.
Sports Tourer
Inelele de amarare din faţă şi spate
sunt amplasate în pereţii laterali.
Desfaceţi inelele de amarare pentru a
le utiliza şi rabataţi-le când nu aveţi
nevoie de ele.
Sistemul de management alzonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din:
● adaptoare
● buzunare din plasă
● cârlige
● cutie service
● setul de chingi
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.

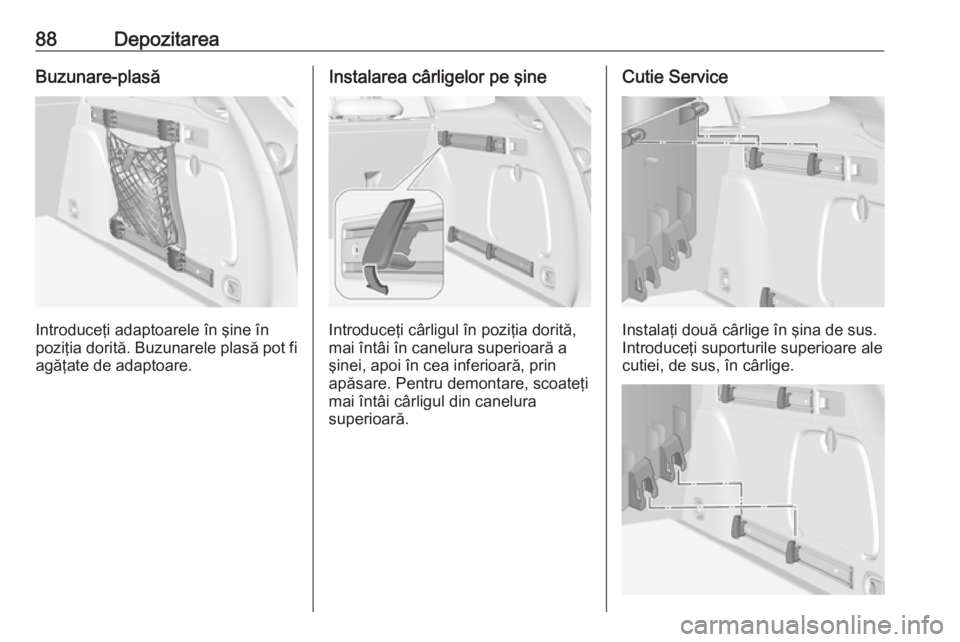

88DepozitareaBuzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.
Cutie Service
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
