OPEL ASTRA K 2017.5 Manuale di uso e manutenzione (in Italian)

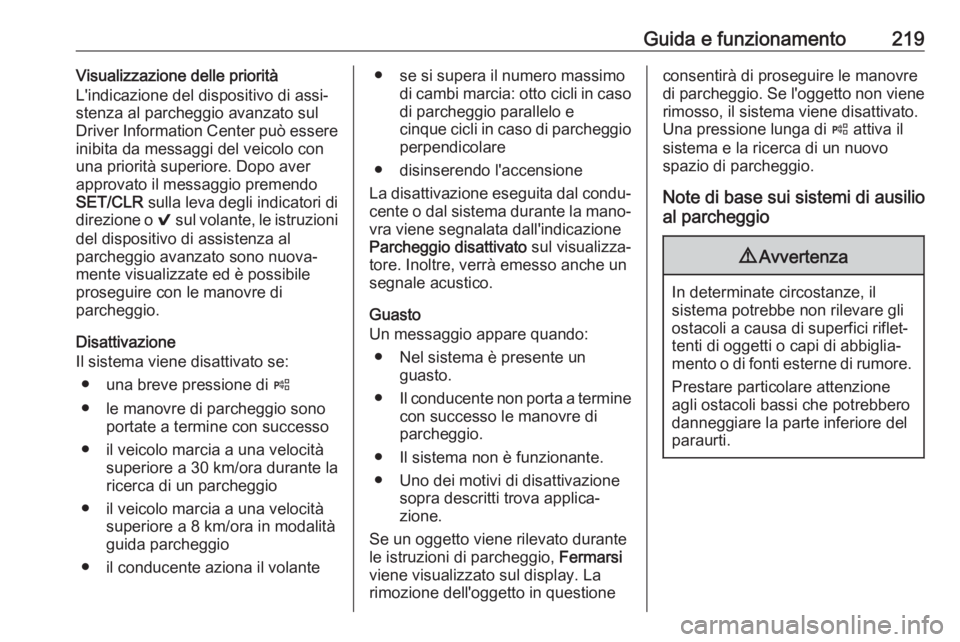

Guida e funzionamento219Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere
inibita da messaggi del veicolo con
una priorità superiore. Dopo aver
approvato il messaggio premendo
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante, le istruzioni
del dispositivo di assistenza al
parcheggio avanzato sono nuova‐
mente visualizzate ed è possibile
proseguire con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/ora durante la
ricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/ora in modalità
guida parcheggio
● il conducente aziona il volante● se si supera il numero massimo di cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐
zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La
rimozione dell'oggetto in questioneconsentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene rimosso, il sistema viene disattivato.
Una pressione lunga di ( attiva il
sistema e la ricerca di un nuovo
spazio di parcheggio.
Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

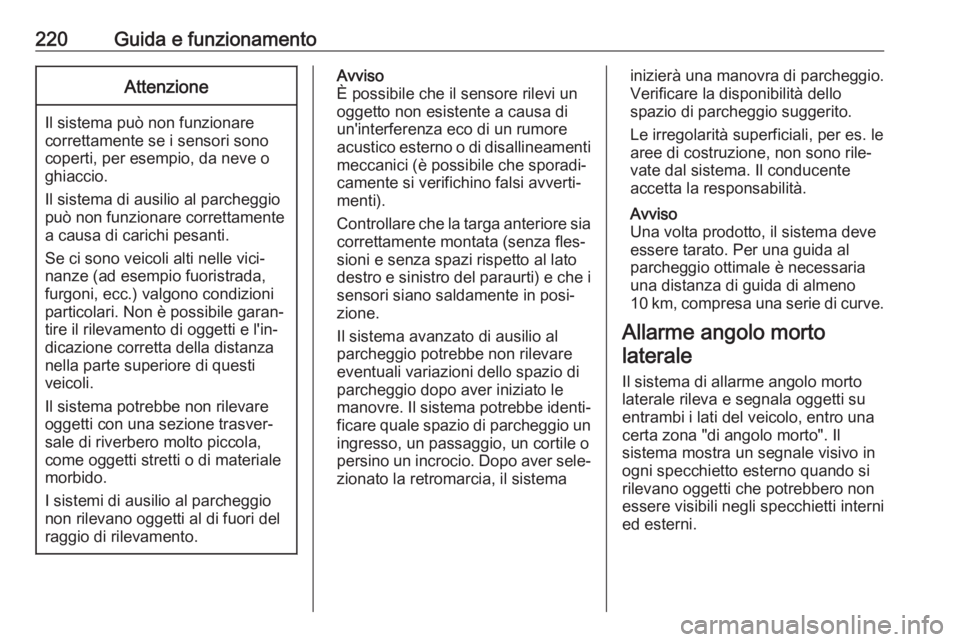

220Guida e funzionamentoAttenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile opersino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
10 km, compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.

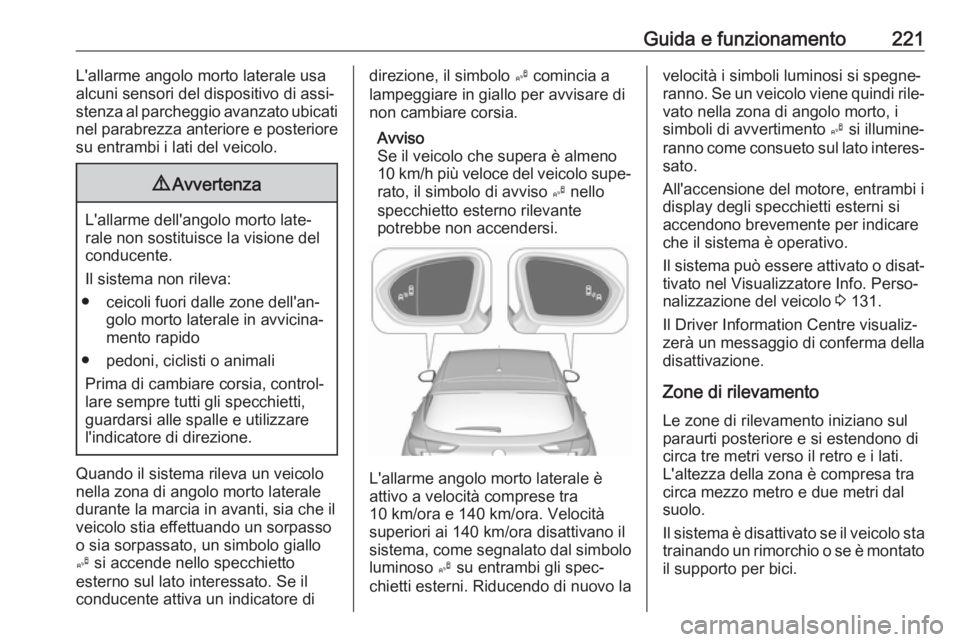

Guida e funzionamento221L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati
nel parabrezza anteriore e posteriore su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo B comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/ora e 140 km/ora. Velocità
superiori ai 140 km/ora disattivano il
sistema, come segnalato dal simbolo
luminoso B su entrambi gli spec‐
chietti esterni. Riducendo di nuovo la
velocità i simboli luminosi si spegne‐
ranno. Se un veicolo viene quindi rile‐ vato nella zona di angolo morto, i
simboli di avvertimento B si illumine‐
ranno come consueto sul lato interes‐ sato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 131.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal
suolo.
Il sistema è disattivato se il veicolo sta
trainando un rimorchio o se è montato il supporto per bici.

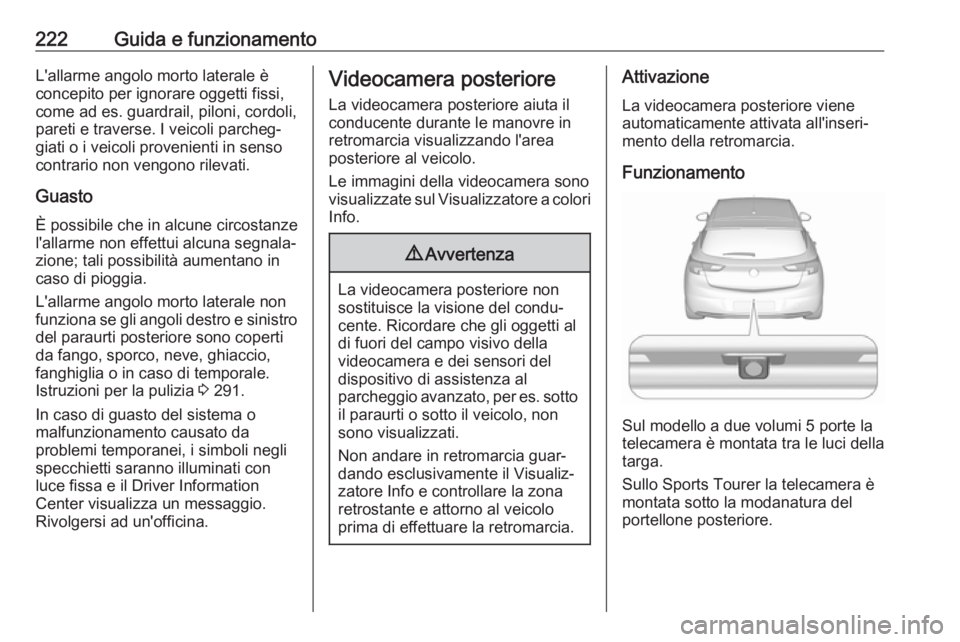

222Guida e funzionamentoL'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
GuastoÈ possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 291.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, i simboli negli
specchietti saranno illuminati con
luce fissa e il Driver Information
Center visualizza un messaggio.
Rivolgersi ad un'officina.Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di assistenza al
parcheggio avanzato, per es. sotto il paraurti o sotto il veicolo, non
sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
Sul modello a due volumi 5 porte la
telecamera è montata tra le luci della
targa.
Sullo Sports Tourer la telecamera è
montata sotto la modanatura del
portellone posteriore.

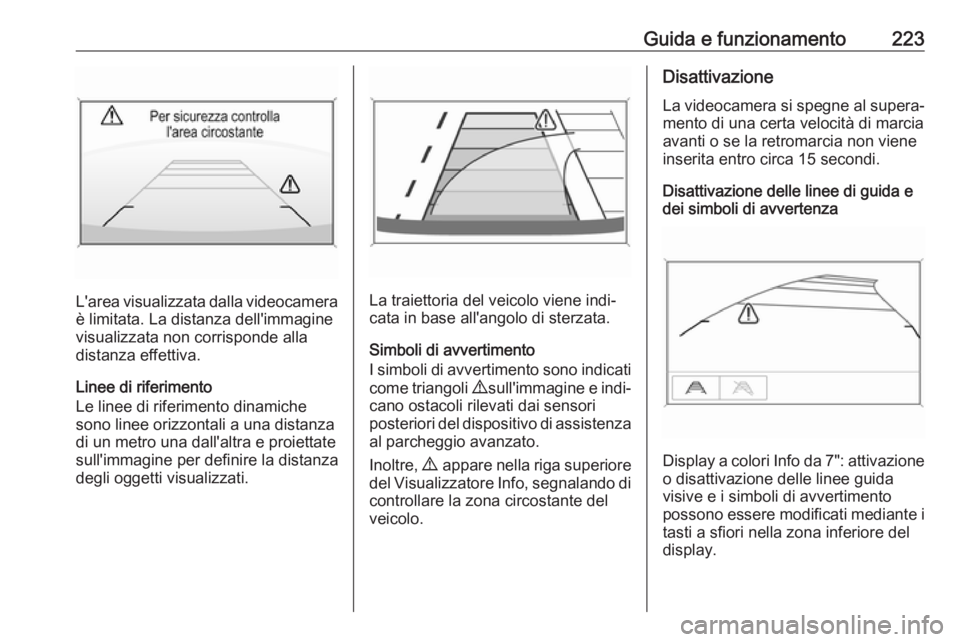

Guida e funzionamento223
L'area visualizzata dalla videocameraè limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza
al parcheggio avanzato.
Inoltre, 9 appare nella riga superiore
del Visualizzatore Info, segnalando di
controllare la zona circostante del
veicolo.
Disattivazione
La videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi.
Disattivazione delle linee di guida e
dei simboli di avvertenza
Display a colori Info da 7": attivazione
o disattivazione delle linee guida
visive e i simboli di avvertimento
possono essere modificati mediante i
tasti a sfiori nella zona inferiore del
display.

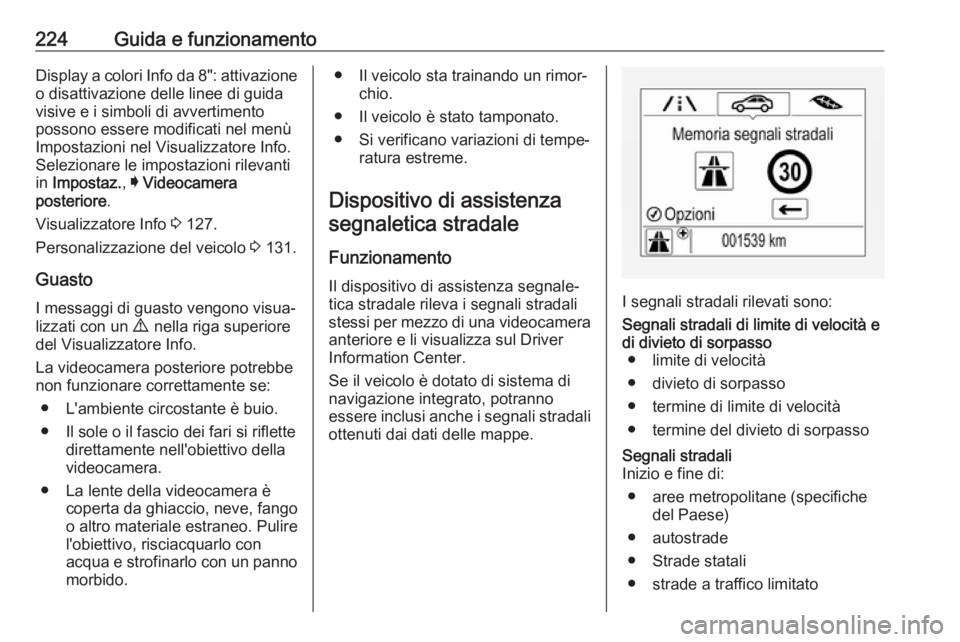

224Guida e funzionamentoDisplay a colori Info da 8": attivazioneo disattivazione delle linee di guida
visive e i simboli di avvertimento
possono essere modificati nel menù Impostazioni nel Visualizzatore Info.Selezionare le impostazioni rilevanti
in Impostaz. , I Videocamera
posteriore .
Visualizzatore Info 3 127.
Personalizzazione del veicolo 3 131.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno
morbido.● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.
Dispositivo di assistenza
segnaletica stradale
Funzionamento Il dispositivo di assistenza segnale‐
tica stradale rileva i segnali stradali
stessi per mezzo di una videocamera anteriore e li visualizza sul Driver
Information Center.
Se il veicolo è dotato di sistema di
navigazione integrato, potranno
essere inclusi anche i segnali stradali
ottenuti dai dati delle mappe.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● Strade statali
● strade a traffico limitato

Guida e funzionamento225Segnali supplementari● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐ mento della fine del limite di velocità
o fino alla sospensione di un determi‐
nato segnale.L'indicazione di più segnali sul display è possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di
160 km/ora.
Visualizzazione Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo
di assistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limite di velocità con segnale
di aggiunta, un simbolo + verrà visua‐
lizzato in quest'area.

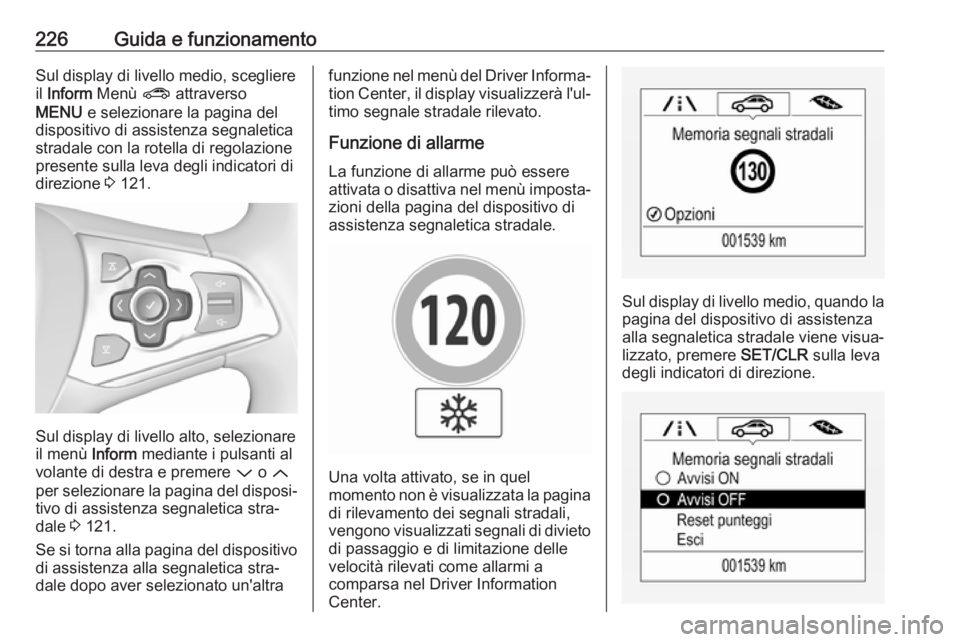

226Guida e funzionamentoSul display di livello medio, scegliere
il Inform Menù ? attraverso
MENU e selezionare la pagina del
dispositivo di assistenza segnaletica
stradale con la rotella di regolazione
presente sulla leva degli indicatori di
direzione 3 121.
Sul display di livello alto, selezionare
il menù Inform mediante i pulsanti al
volante di destra e premere P o Q
per selezionare la pagina del disposi‐
tivo di assistenza segnaletica stra‐
dale 3 121.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐ timo segnale stradale rilevato.
Funzione di allarme
La funzione di allarme può essere
attivata o disattiva nel menù imposta‐ zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato, se in quel
momento non è visualizzata la pagina di rilevamento dei segnali stradali,
vengono visualizzati segnali di divieto
di passaggio e di limitazione delle
velocità rilevati come allarmi a
comparsa nel Driver Information
Center.
Sul display di livello medio, quando la
pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere SET/CLR sulla leva
degli indicatori di direzione.

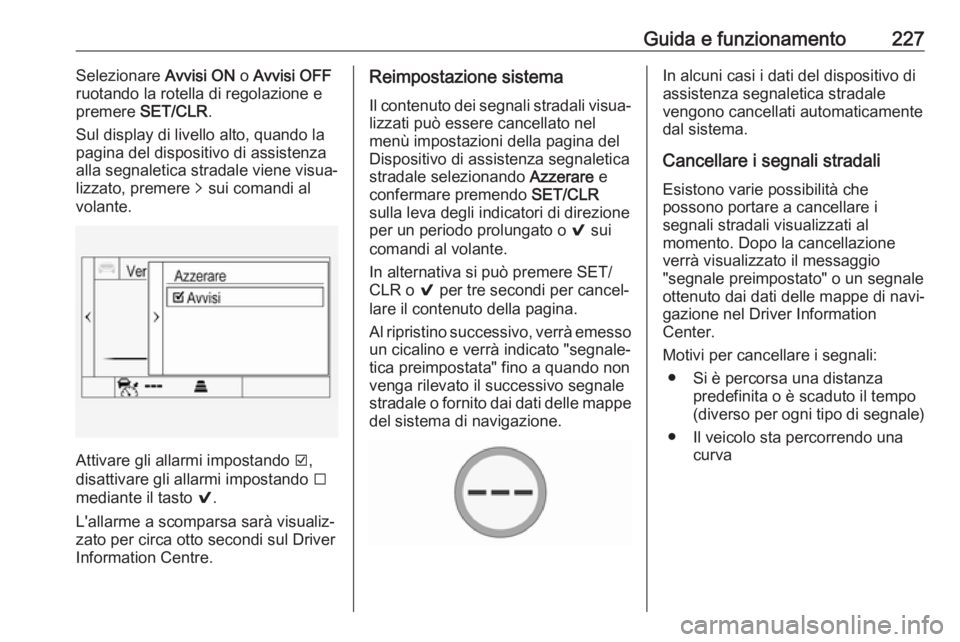

Guida e funzionamento227Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
Sul display di livello alto, quando la pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere q sui comandi al
volante.
Attivare gli allarmi impostando J,
disattivare gli allarmi impostando I
mediante il tasto 9.
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema
Il contenuto dei segnali stradali visua‐
lizzati può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione
per un periodo prolungato o 9 sui
comandi al volante.
In alternativa si può premere SET/
CLR o 9 per tre secondi per cancel‐
lare il contenuto della pagina.
Al ripristino successivo, verrà emesso un cicalino e verrà indicato "segnale‐
tica preimpostata" fino a quando non
venga rilevato il successivo segnale
stradale o fornito dai dati delle mappe
del sistema di navigazione.In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo la cancellazione
verrà visualizzato il messaggio
"segnale preimpostato" o un segnale
ottenuto dai dati delle mappe di navi‐
gazione nel Driver Information
Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva

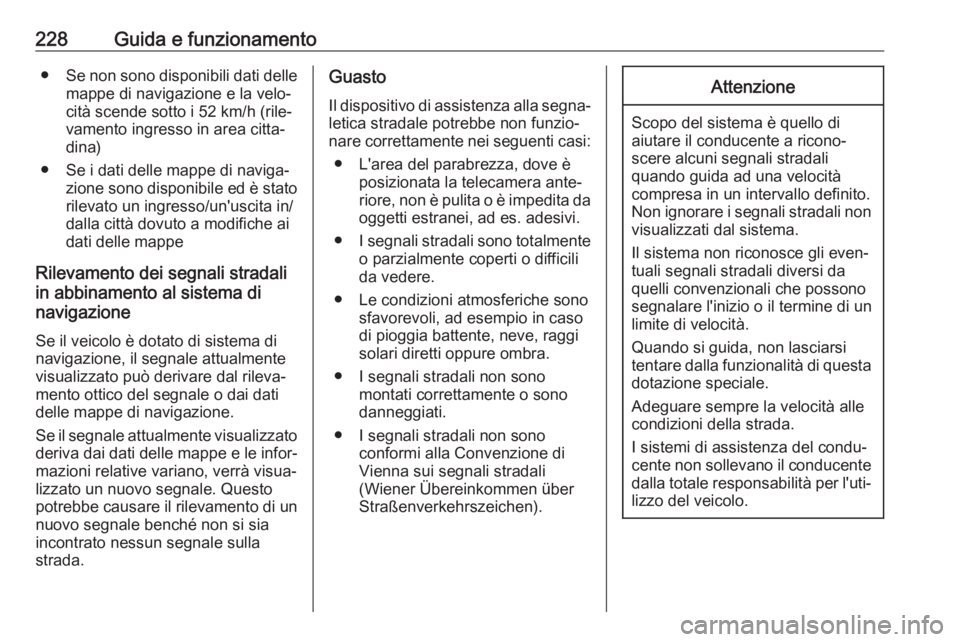

228Guida e funzionamento●Se non sono disponibili dati delle
mappe di navigazione e la velo‐
cità scende sotto i 52 km/h (rile‐
vamento ingresso in area citta‐
dina)
● Se i dati delle mappe di naviga‐ zione sono disponibile ed è stato
rilevato un ingresso/un'uscita in/ dalla città dovuto a modifiche ai
dati delle mappe
Rilevamento dei segnali stradali
in abbinamento al sistema di
navigazione
Se il veicolo è dotato di sistema di
navigazione, il segnale attualmente
visualizzato può derivare dal rileva‐
mento ottico del segnale o dai dati
delle mappe di navigazione.
Se il segnale attualmente visualizzato
deriva dai dati delle mappe e le infor‐ mazioni relative variano, verrà visua‐
lizzato un nuovo segnale. Questo
potrebbe causare il rilevamento di un
nuovo segnale benché non si sia
incontrato nessun segnale sulla
strada.Guasto
Il dispositivo di assistenza alla segna‐
letica stradale potrebbe non funzio‐
nare correttamente nei seguenti casi:
● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da
oggetti estranei, ad es. adesivi.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in casodi pioggia battente, neve, raggi
solari diretti oppure ombra.
● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sui segnali stradali
(Wiener Übereinkommen über
Straßenverkehrszeichen).Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente dalla totale responsabilità per l'uti‐
lizzo del veicolo.
