OPEL ASTRA K 2017.5 Manuale di uso e manutenzione (in Italian)

Oggetti e bagagli79

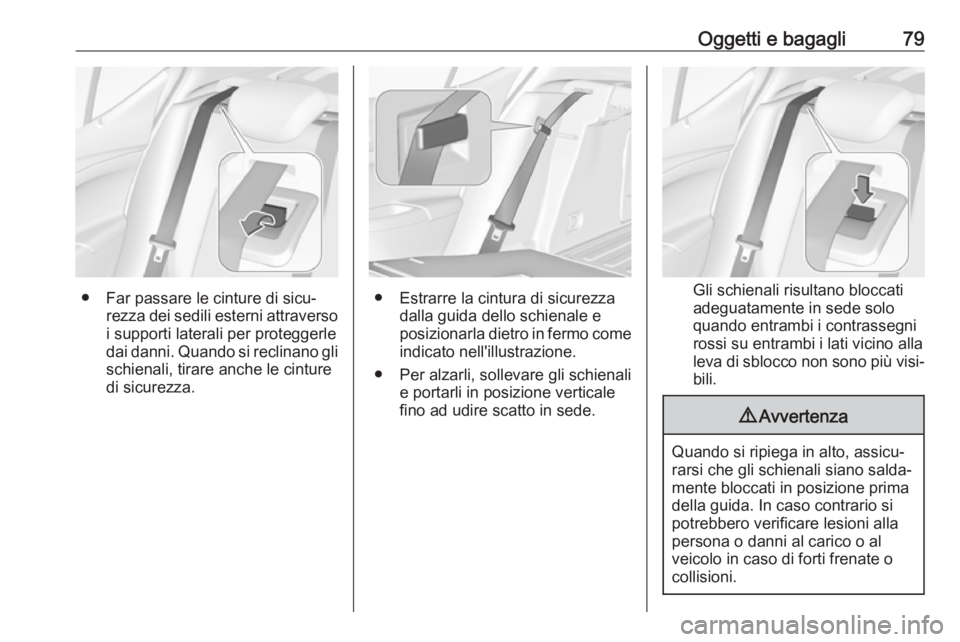

● Far passare le cinture di sicu‐rezza dei sedili esterni attraverso
i supporti laterali per proteggerle
dai danni. Quando si reclinano gli schienali, tirare anche le cinturedi sicurezza.● Estrarre la cintura di sicurezza dalla guida dello schienale e
posizionarla dietro in fermo come indicato nell'illustrazione.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.

80Oggetti e bagagli

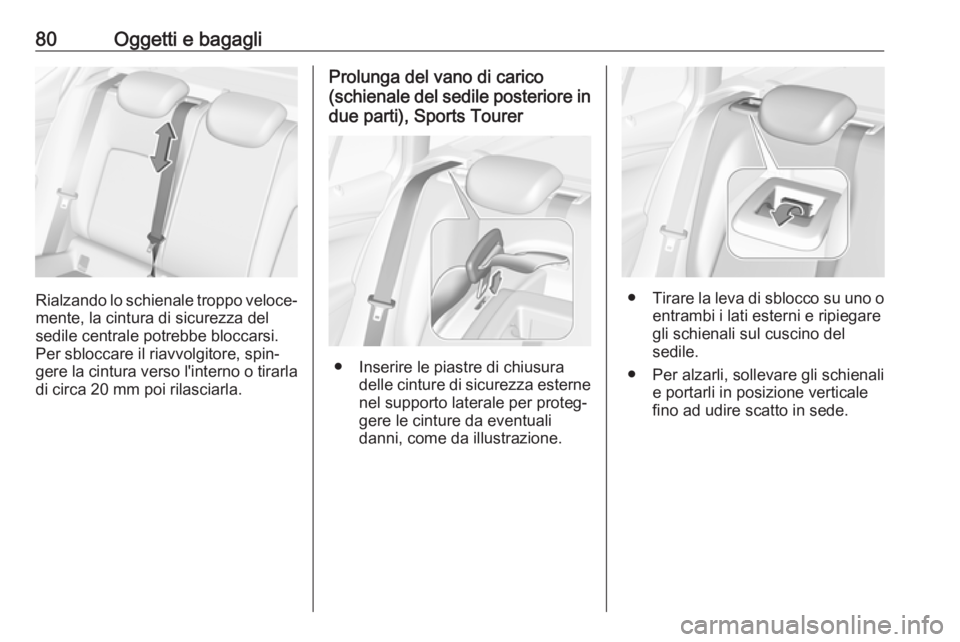

Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi. Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in due parti), Sports Tourer
● Inserire le piastre di chiusura delle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.

Oggetti e bagagli81

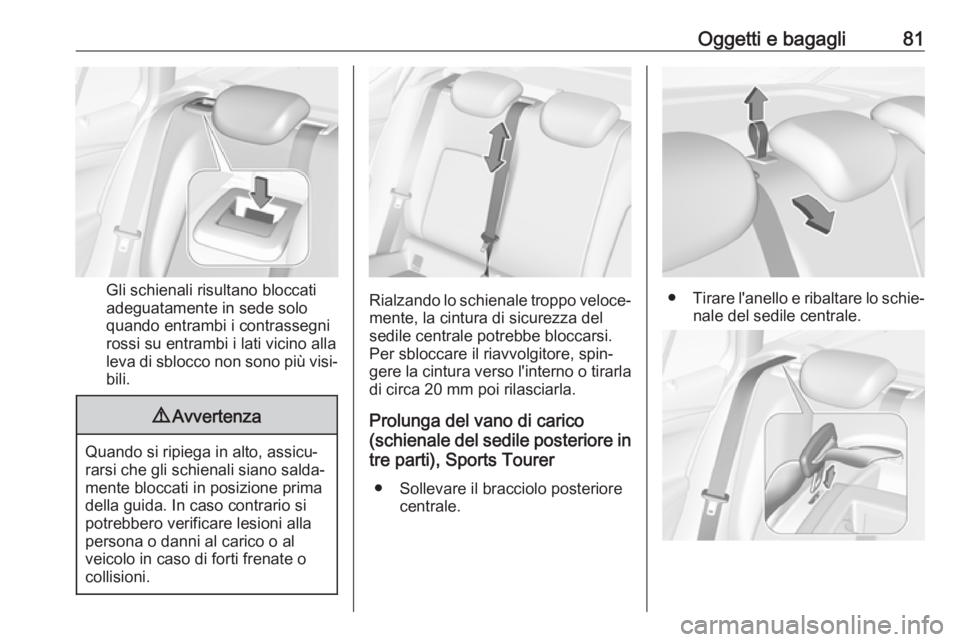

Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi.
Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti), Sports Tourer
● Sollevare il bracciolo posteriore centrale.●Tirare l'anello e ribaltare lo schie‐
nale del sedile centrale.

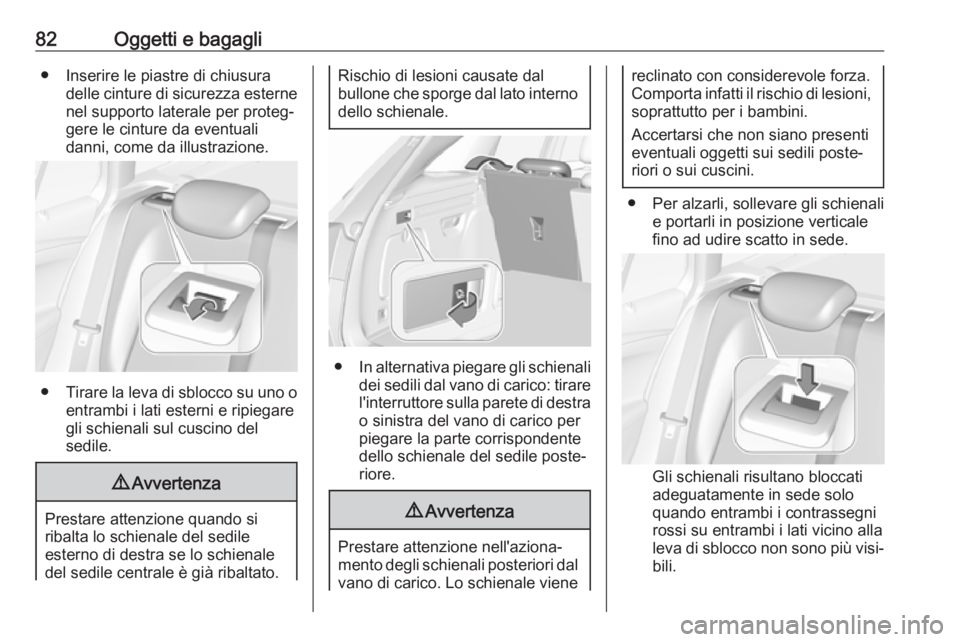

82Oggetti e bagagli● Inserire le piastre di chiusuradelle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.
9 Avvertenza
Prestare attenzione quando si
ribalta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal
bullone che sporge dal lato interno dello schienale.
● In alternativa piegare gli schienali
dei sedili dal vano di carico: tirare
l'interruttore sulla parete di destra
o sinistra del vano di carico per
piegare la parte corrispondente
dello schienale del sedile poste‐
riore.
9 Avvertenza
Prestare attenzione nell'aziona‐
mento degli schienali posteriori dal
vano di carico. Lo schienale viene
reclinato con considerevole forza.
Comporta infatti il rischio di lesioni, soprattutto per i bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.

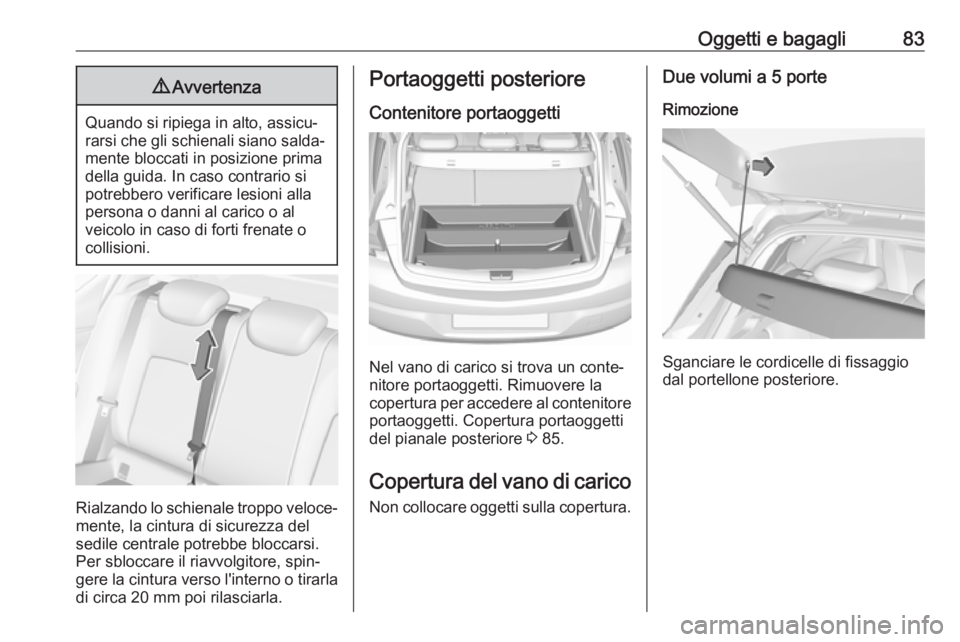

Oggetti e bagagli839Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi.
Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Portaoggetti posteriore
Contenitore portaoggetti
Nel vano di carico si trova un conte‐
nitore portaoggetti. Rimuovere la
copertura per accedere al contenitore
portaoggetti. Copertura portaoggetti
del pianale posteriore 3 85.
Copertura del vano di carico Non collocare oggetti sulla copertura.
Due volumi a 5 porte
Rimozione
Sganciare le cordicelle di fissaggio
dal portellone posteriore.

84Oggetti e bagagli

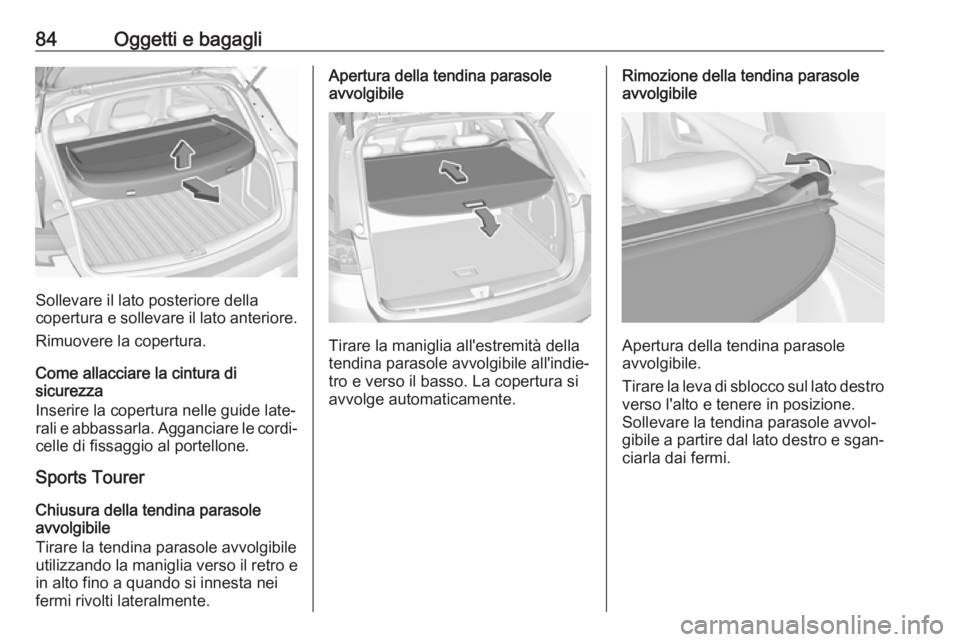

Sollevare il lato posteriore della
copertura e sollevare il lato anteriore.
Rimuovere la copertura.
Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cordi‐ celle di fissaggio al portellone.
Sports Tourer
Chiusura della tendina parasole
avvolgibile
Tirare la tendina parasole avvolgibile utilizzando la maniglia verso il retro e
in alto fino a quando si innesta nei
fermi rivolti lateralmente.
Apertura della tendina parasole
avvolgibile
Tirare la maniglia all'estremità della
tendina parasole avvolgibile all'indie‐
tro e verso il basso. La copertura si
avvolge automaticamente.
Rimozione della tendina parasole
avvolgibile
Apertura della tendina parasole
avvolgibile.
Tirare la leva di sblocco sul lato destro verso l'alto e tenere in posizione.Sollevare la tendina parasole avvol‐
gibile a partire dal lato destro e sgan‐
ciarla dai fermi.

Oggetti e bagagli85

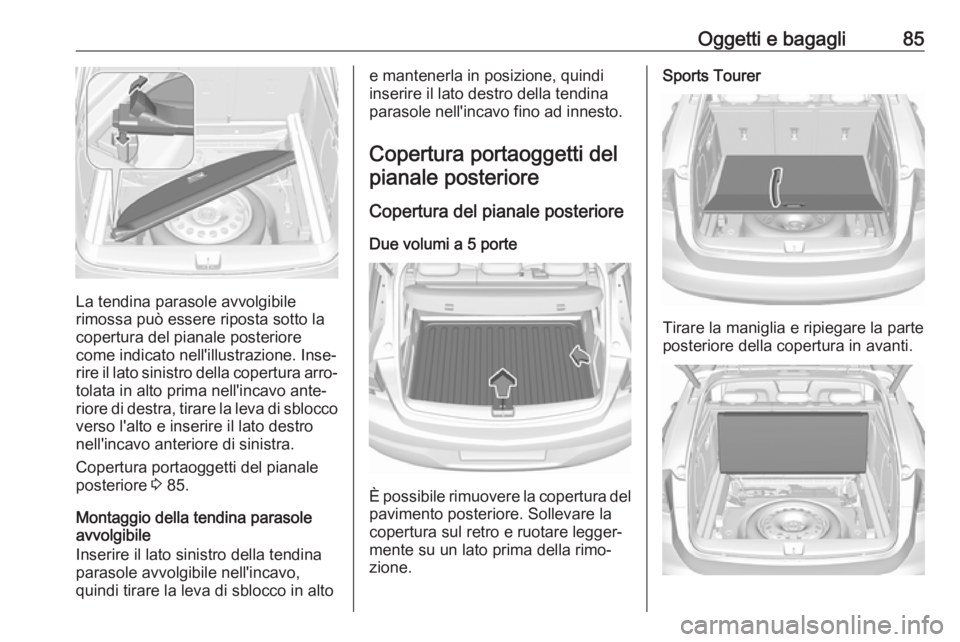

La tendina parasole avvolgibile
rimossa può essere riposta sotto la
copertura del pianale posteriore
come indicato nell'illustrazione. Inse‐ rire il lato sinistro della copertura arro‐
tolata in alto prima nell'incavo ante‐
riore di destra, tirare la leva di sblocco verso l'alto e inserire il lato destro
nell'incavo anteriore di sinistra.
Copertura portaoggetti del pianale
posteriore 3 85.
Montaggio della tendina parasole avvolgibile
Inserire il lato sinistro della tendina
parasole avvolgibile nell'incavo,
quindi tirare la leva di sblocco in alto
e mantenerla in posizione, quindi
inserire il lato destro della tendina
parasole nell'incavo fino ad innesto.
Copertura portaoggetti delpianale posteriore
Copertura del pianale posteriore Due volumi a 5 porte
È possibile rimuovere la copertura del pavimento posteriore. Sollevare la
copertura sul retro e ruotare legger‐
mente su un lato prima della rimo‐ zione.
Sports Tourer
Tirare la maniglia e ripiegare la parte
posteriore della copertura in avanti.

86Oggetti e bagagliPosizionare la copertura ripiegata
diritta dietro agli schienali dei sedili posteriori.
Occhielli di ancoraggio Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che
scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Due volumi a 5 porte
Prima rimuovere la copertura
portaoggetti del pianale posteriore
per accedere agli occhielli di anco‐
raggio.Su veicoli equipaggiati con ruota di
scorta, gli occhielli di ancoraggio
anteriori si trovano sulle pareti late‐
rali.
Su veicoli equipaggiati con kit di ripa‐ razione pneumatici, gli occhielli diancoraggio anteriori sono posizionati
sotto la copertura del pianale poste‐
riore dietro ai sedili posteriori. Per
accedere agli occhielli di ancoraggio,
aprire le parti traforate della copertura
utilizzando il cacciavite. Attrezzi per il
veicolo 3 269.
Conficcare il cacciavite nella coper‐
tura come illustrato e ripiegare in alto la parte traforata della stessa.
Ripiegare in alto gli occhielli di anco‐raggio utilizzando il cacciavite.
Sports Tourer
Gli occhielli di ancoraggio anteriori e
posteriori si trovano nelle pareti late‐
rali. Ripiegare in alto gli occhielli di
ancoraggio per l'utilizzo e in basso
quando non necessari.
Sistema di gestione del carico
Il FlexOrganizer è un sistema versa‐ tile per la suddivisione del vano di
carico.

Oggetti e bagagli87Il sistema include:● adattatori
● retine portaoggetti
● ganci
● cassetta per la manutenzione
● serie di cinturini
I componenti si montano nelle guide su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature
superiore e inferiore della guida e
spostarlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la
piastra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.
Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina
portaoggetti può essere appesa agli
adattatori.

88Oggetti e bagagliMontaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per
rimuovere il gancio, estrarlo prima
dalla scanalatura superiore.
Cassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.
In alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.
