OPEL ASTRA K 2017.5 Manuel d'utilisation (in French)

Conduite et utilisation209La présence d'un véhicule à l'avant
est indiquée par le témoin A.
Si un véhicule directement devant est
approché trop rapidement, un carillon d'avertissement retentit et une alarme
est affichée sur le centre d'informa‐
tions du conducteur.
En outre, le conducteur est averti par
une bande de DEL rouge clignotante
qui est projetée sur l'écran dans le
champ de vision du conducteur.
Une condition préalable est que
l'alerte de collision avant avec le
système de caméra avant n'est pas
désactivée en appuyant sur V au
volant ou, avec un capteur radar,
qu'elle n'est pas désactivée dans le
menu de personnalisation du
véhicule 3 132.
Activation
L'alerte de collision avant avec la
caméra avant détecte les véhicules
jusqu'à des distances d'environ
60 mètres et fonctionne automatique‐ ment à toutes les vitesses supérieu‐
res à la vitesse de marche.L'alerte de collision avant avec le
capteur radar détecte les véhicules
jusqu'à des distances d'environ
150 mètres et fonctionne automati‐
quement à toutes les vitesses supé‐
rieures à la vitesse de marche.
Alerter le conducteur
Le témoin de véhicule à l'avant A
s'allume en vert sur le combiné d'ins‐ truments lorsque le système a
détecté un véhicule sur la voie de
circulation.
Le témoin A passe au jaune lorsque
la distance avec un véhicule en
mouvement à l'avant est trop petite ou que vous approchez trop rapidement
d'un autre véhicule.Avertissement
L'éclairage en couleur de ce
témoin de commande ne corres‐ pond pas au code de la route local
sur la distance de suivi. Le
conducteur assume à tout
moment l'entière responsabilité du maintien d'une distance de suivi
en toute sécurité, conforme aux
règles de circulation en vigueur, aux conditions météorologiques et
routières, etc.
Lorsque le temps avant une collision
possible avec le véhicule à l'avant est trop court et qu'une collision est immi‐
nente, le symbole d'alerte de collision
s'affiche dans le centre d'informations du conducteur et le conducteur est
avisé par une bande rouge à DEL
clignotante qui est projetée sur le
pare-brise dans le champ de vision du conducteur.

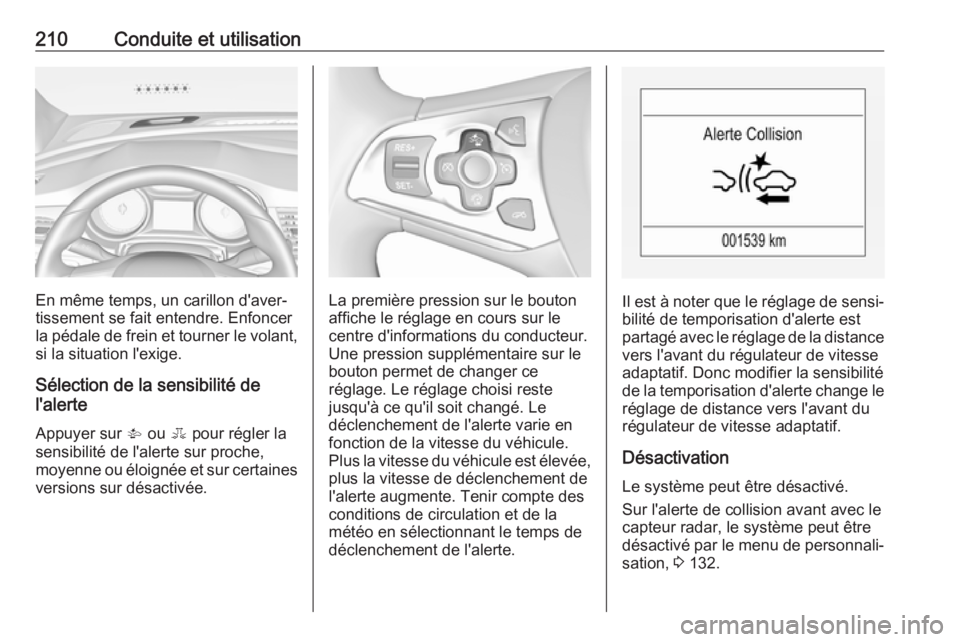

210Conduite et utilisation
En même temps, un carillon d'aver‐
tissement se fait entendre. Enfoncer la pédale de frein et tourner le volant, si la situation l'exige.
Sélection de la sensibilité de
l'alerte
Appuyer sur V ou E pour régler la
sensibilité de l'alerte sur proche, moyenne ou éloignée et sur certaines
versions sur désactivée.La première pression sur le bouton
affiche le réglage en cours sur le
centre d'informations du conducteur.
Une pression supplémentaire sur le
bouton permet de changer ce
réglage. Le réglage choisi reste
jusqu'à ce qu'il soit changé. Le
déclenchement de l'alerte varie en
fonction de la vitesse du véhicule.
Plus la vitesse du véhicule est élevée, plus la vitesse de déclenchement de
l'alerte augmente. Tenir compte des
conditions de circulation et de la
météo en sélectionnant le temps de
déclenchement de l'alerte.Il est à noter que le réglage de sensi‐ bilité de temporisation d'alerte est
partagé avec le réglage de la distance
vers l'avant du régulateur de vitesse
adaptatif. Donc modifier la sensibilité
de la temporisation d'alerte change le réglage de distance vers l'avant du
régulateur de vitesse adaptatif.
Désactivation
Le système peut être désactivé.
Sur l'alerte de collision avant avec le
capteur radar, le système peut être
désactivé par le menu de personnali‐ sation, 3 132.

Conduite et utilisation211Sur l'alerte de collision avant avec la
caméra avant, appuyer sur V
plusieurs fois jusqu'à ce que Alarme
collision avant désactivée apparaisse
sur le centre d'informations du
conducteur.
Si l'alerte de collision avant a été désactivée, la sensibilité d'alerte est
réglée sur « moyenne » lors de la
mise du contact suivante.
Le dernier réglage sélectionné sera
enregistré lors de la coupure du
contact.
Remarques générales9 Attention
Une alerte de collision avant est
simplement un système d'avertis‐
sement et n'applique pas les
freins. Lors de l'approche trop
rapide d'un autre véhicule, il se
peut qu'il n'y ait pas assez de
temps pour éviter une collision.
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation.
L'attention complète du conduc‐ teur est exigée à tout moment
pendant la conduite du véhicule. Le conducteur devra toujours
s'être prêt à agir et appliquer les
freins.
Limitations du système
L'alerte de collision avant sert à
signaler uniquement des véhicules,
mais peut réagir aussi à d'autres
objets.
Dans les cas suivants, l'alerte de colli‐ sion avant peut ne pas détecter un
véhicule à l'avant ou la performance
du capteur est limitée :
● sur des routes sinueuses
● lorsque le temps limite la visibi‐ lité, par exemple en cas de brouil‐lard, pluie ou neige
● lorsque le capteur est obstrué par
de la neige, de la glace, de l'eau
sale, de la boue, de la saleté,
l'endommagement du pare-brise
ou par des éléments étrangers,
par exemple des autocollants
Indication de distance vers l'avant
L'indication de distance vers l'avant affiche la distance à un véhicule se
déplaçant en avant. La caméra avant dans le pare-brise sert à détecter la
distance d'un véhicule qui se trouve
juste à l'avant, sur la trajectoire du
véhicule. Le système est actif à des
vitesses supérieures à 40 km/h.
Lorsqu'un véhicule est détecté à
l'avant, la distance est indiquée en
secondes et affichée sur une page du centre d'informations du conducteur.
Sur l'affichage de niveau médian,
choisir Info Menu ? via MENU sur
le levier de clignotants et tourner le
volant de réglage pour choisir la page
d'indication de la distance vers
l'avant, 3 121

212Conduite et utilisation
Sur l'affichage de niveau supérieur,
sélectionner le menu Info avec les
boutons du volant et appuyer sur o
pour sélectionner l'indication de distance vers l'avant 3 121.
La distance minimale indiquée est de 0,5 seconde.
S'il n'y a pas de véhicule à l'avant ou
si le véhicule à l'avant est hors de
portée, deux tirets sont affichés : -.- s.Si le régulateur de vitesse adaptatif
est actif, cette page affiche le para‐
mètre de sensibilité d'alerte au lieu de celui de la distance de suivi. 3 200.
Freinage d'urgence actif Le freinage d'urgence actif peut aider
à réduire les dommages et les bles‐
sures lors d'une collision avec des
véhicules et des obstacles directe‐
ment devant, lorsqu'une collision peut
ne plus être évitée par un freinage
manuel ou par un braquage. Avant
que le freinage d'urgence actif ne soit appliqué, le conducteur est averti par
une alerte de collision avant 3 208.
La fonction utilise diverses entrées
(par ex. capteur de caméra, capteur
radar, pression de freinage, vitesse
du véhicule) pour calculer la probabi‐
lité d'une collision frontale.9 Attention
Ce système n'est pas destiné à
remplacer la responsabilité du
conducteur pour la conduite du véhicule et l'observation de la
route. Sa fonction est limitée à une utilisation complémentaire afin de
réduire la vitesse du véhicule
avant une collision.
Le système peut ne pas réagir
pour des piétons ou des animaux. Après un changement de file inat‐
tendu, le système a besoin d'un
certain temps pour détecter le
véhicule suivant en avant.
Le conducteur devra toujours
s'être prêt à agir et à freiner et à
braquer afin d'éviter les collisions.

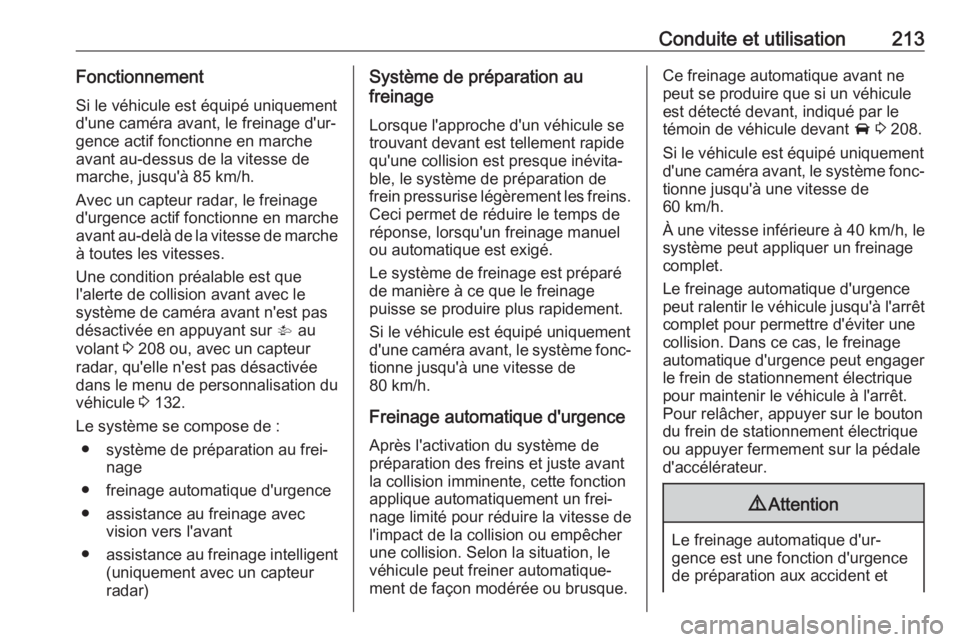

Conduite et utilisation213FonctionnementSi le véhicule est équipé uniquement
d'une caméra avant, le freinage d'ur‐
gence actif fonctionne en marche
avant au-dessus de la vitesse de
marche, jusqu'à 85 km/h.
Avec un capteur radar, le freinage
d'urgence actif fonctionne en marche avant au-delà de la vitesse de marche
à toutes les vitesses.
Une condition préalable est que
l'alerte de collision avant avec le
système de caméra avant n'est pas
désactivée en appuyant sur V au
volant 3 208 ou, avec un capteur
radar, qu'elle n'est pas désactivée
dans le menu de personnalisation du
véhicule 3 132.
Le système se compose de : ● système de préparation au frei‐ nage
● freinage automatique d'urgence
● assistance au freinage avec vision vers l'avant
● assistance au freinage intelligent
(uniquement avec un capteur
radar)Système de préparation au
freinage
Lorsque l'approche d'un véhicule se
trouvant devant est tellement rapide
qu'une collision est presque inévita‐
ble, le système de préparation de frein pressurise légèrement les freins. Ceci permet de réduire le temps de
réponse, lorsqu'un freinage manuel
ou automatique est exigé.
Le système de freinage est préparé de manière à ce que le freinage
puisse se produire plus rapidement.
Si le véhicule est équipé uniquement
d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
80 km/h.
Freinage automatique d'urgence Après l'activation du système de
préparation des freins et juste avant
la collision imminente, cette fonction
applique automatiquement un frei‐
nage limité pour réduire la vitesse de
l'impact de la collision ou empêcher
une collision. Selon la situation, le
véhicule peut freiner automatique‐
ment de façon modérée ou brusque.Ce freinage automatique avant ne
peut se produire que si un véhicule
est détecté devant, indiqué par le
témoin de véhicule devant A 3 208.
Si le véhicule est équipé uniquement
d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
60 km/h.
À une vitesse inférieure à 40 km/h, le
système peut appliquer un freinage
complet.
Le freinage automatique d'urgence
peut ralentir le véhicule jusqu'à l'arrêt complet pour permettre d'éviter une
collision. Dans ce cas, le freinage
automatique d'urgence peut engager
le frein de stationnement électrique
pour maintenir le véhicule à l'arrêt.
Pour relâcher, appuyer sur le bouton du frein de stationnement électrique
ou appuyer fermement sur la pédale
d'accélérateur.9 Attention
Le freinage automatique d'ur‐
gence est une fonction d'urgence de préparation aux accident et

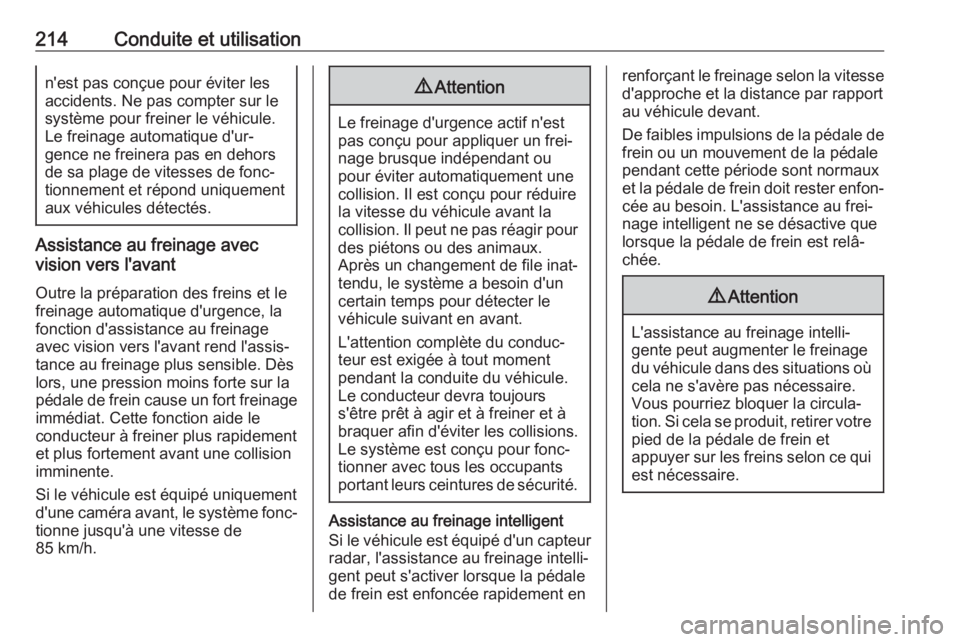

214Conduite et utilisationn'est pas conçue pour éviter les
accidents. Ne pas compter sur le
système pour freiner le véhicule.
Le freinage automatique d'ur‐
gence ne freinera pas en dehors
de sa plage de vitesses de fonc‐
tionnement et répond uniquement
aux véhicules détectés.
Assistance au freinage avec
vision vers l'avant
Outre la préparation des freins et le
freinage automatique d'urgence, la fonction d'assistance au freinage
avec vision vers l'avant rend l'assis‐
tance au freinage plus sensible. Dès
lors, une pression moins forte sur la
pédale de frein cause un fort freinage immédiat. Cette fonction aide le
conducteur à freiner plus rapidement
et plus fortement avant une collision
imminente.
Si le véhicule est équipé uniquement d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
85 km/h.
9 Attention
Le freinage d'urgence actif n'est
pas conçu pour appliquer un frei‐
nage brusque indépendant ou
pour éviter automatiquement une
collision. Il est conçu pour réduire
la vitesse du véhicule avant la
collision. Il peut ne pas réagir pour des piétons ou des animaux.
Après un changement de file inat‐
tendu, le système a besoin d'un
certain temps pour détecter le
véhicule suivant en avant.
L'attention complète du conduc‐
teur est exigée à tout moment
pendant la conduite du véhicule.
Le conducteur devra toujours
s'être prêt à agir et à freiner et à
braquer afin d'éviter les collisions.
Le système est conçu pour fonc‐
tionner avec tous les occupants
portant leurs ceintures de sécurité.
Assistance au freinage intelligent
Si le véhicule est équipé d'un capteur
radar, l'assistance au freinage intelli‐
gent peut s'activer lorsque la pédale
de frein est enfoncée rapidement en
renforçant le freinage selon la vitesse
d'approche et la distance par rapport
au véhicule devant.
De faibles impulsions de la pédale de
frein ou un mouvement de la pédale
pendant cette période sont normaux
et la pédale de frein doit rester enfon‐ cée au besoin. L'assistance au frei‐
nage intelligent ne se désactive que
lorsque la pédale de frein est relâ‐
chée.9 Attention
L'assistance au freinage intelli‐
gente peut augmenter le freinage
du véhicule dans des situations où
cela ne s'avère pas nécessaire.
Vous pourriez bloquer la circula‐ tion. Si cela se produit, retirer votre pied de la pédale de frein et
appuyer sur les freins selon ce qui est nécessaire.

Conduite et utilisation215Désactivation
Sur les véhicules dotés d'une caméraavant, le freinage d'urgence actif peut être désactivé en appuyant plusieurs
fois sur le commutateur d'espace‐ ment V sur le réglage Arrêt 3 208 . S'il
est désactivé, un message s'affiche
dans le centre d'informations du
conducteur.
Sur les véhicules dotés d'un capteur
radar, le système peut être désactivé
dans le menu de personnalisation de
l'affichage d'informations 3 132.
Limitations du système
Dans des cas très rares, le système de freinage d'urgence actif peut four‐
nir un freinage automatique lorsque cela ne semble pas nécessaire, par
exemple dans les parkings, en raison de panneaux de signalisation routière
dans un virage ou à cause de véhicu‐
les sur l'autre voie. Il s'agit d'un fonc‐
tionnement normal. Le véhicule ne
doit pas être réparé. Appuyer ferme‐
ment sur la pédale de frein pour annu‐
ler le freinage automatique.
Le freinage automatique d'urgence
peut ne pas :
● détecter un véhicule devant sur les routes sinueuses ou vallon‐
nées.
● détecter tous les véhicules, notamment ceux avec une
remorque, les tracteurs, les véhi‐ cules boueux, etc.
● détecter un véhicule lorsque le temps limite la visibilité, par
exemple en cas de brouillard, de
pluie ou de neige.Pour éviter tout dysfonctionnement,
maintenir les zones du capteur de la
caméra du pare-brise et le capteur
radar dans la grille de calandre
toujours propres, sans saleté, pous‐
sière, glace ou neige.
Une grande vigilance est toujours
nécessaire en conduisant, et vous
devez vous ternir prêt à intervenir et
appuyer sur le frein et/ou éviter une
collision.
Défaillance Si le système doit être réparé, unmessage est affiché sur le centre d'in‐
formations du conducteur.
Si le système ne fonctionne pas
comme il le devrait, les messages du véhicule sont affichés sur le centre
d'informations du conducteur.
Messages du véhicule 3 130.

216Conduite et utilisationAide au stationnement
Remarques générales
Lorsque l'attelage de remorque est
fixé, modifier les paramètres de confi‐
guration dans la rubrique Affichage
d'informations du menu de personna‐
lisation. Personnalisation du véhicule
3 132.
Lorsqu'une remorque ou un porte-
vélos est fixé à l'attelage de remor‐
que, l'aide au stationnement est
désactivée.
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par des signaux sonores et une indication
sur l’affichage.
Le système possède quatre capteurs de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence d'obstacles potentiellement dange‐
reux derrière le véhicule, jusqu'à une distance de 50 cm lorsqu'un rapportde marche avant est enclenché, ou
jusqu'à 1,5 mètre lorsque la marche
arrière est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐
cles situés à l'arrière est indiquée par les lignes de distance changeantessur le centre d'informations du
conducteur 3 121.
L'indication de la distance peut être
interrompue par des messages du
véhicule de plus grande importance.

Conduite et utilisation217Après avoir ignoré le message, une
indication de distance s'affiche à
nouveau.
Désactivation
Appuyer sur le bouton d'aide au
stationnement r pour désactiver, la
DEL dans le bouton s'éteint.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, la LED du bouton clignote
pendant trois secondes , puis s'éteint.
Un message est indiqué sur le centre
d'informations du conducteur.
Aide au stationnement
avant-arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐
tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Activation
Le système est activé automatique‐
ment jusqu'à une vitesse de 11 km/h.

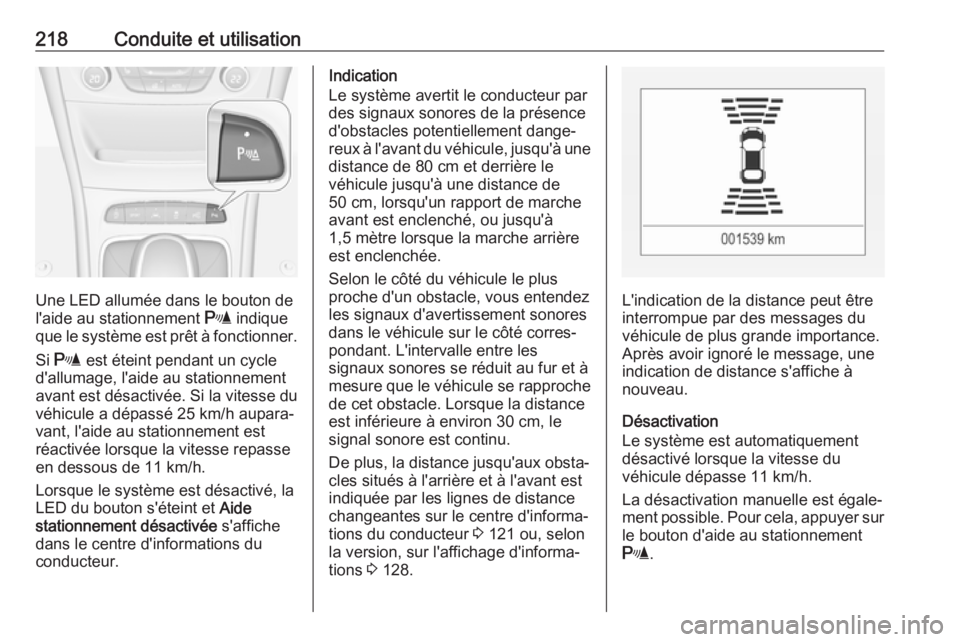

218Conduite et utilisation
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Si r est éteint pendant un cycle
d'allumage, l'aide au stationnement
avant est désactivée. Si la vitesse du
véhicule a dépassé 25 km/h aupara‐
vant, l'aide au stationnement est
réactivée lorsque la vitesse repasse
en dessous de 11 km/h.
Lorsque le système est désactivé, la
LED du bouton s'éteint et Aide
stationnement désactivée s'affiche
dans le centre d'informations du
conducteur.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence
d'obstacles potentiellement dange‐
reux à l'avant du véhicule, jusqu'à une
distance de 80 cm et derrière le
véhicule jusqu'à une distance de
50 cm, lorsqu'un rapport de marche
avant est enclenché, ou jusqu'à
1,5 mètre lorsque la marche arrière
est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
De plus, la distance jusqu'aux obsta‐
cles situés à l'arrière et à l'avant est
indiquée par les lignes de distance
changeantes sur le centre d'informa‐
tions du conducteur 3 121 ou, selon
la version, sur l'affichage d'informa‐ tions 3 128.
L'indication de la distance peut être
interrompue par des messages du
véhicule de plus grande importance.
Après avoir ignoré le message, une indication de distance s'affiche à
nouveau.
Désactivation
Le système est automatiquement désactivé lorsque la vitesse du
véhicule dépasse 11 km/h.
La désactivation manuelle est égale‐ ment possible. Pour cela, appuyer sur
le bouton d'aide au stationnement
r .
