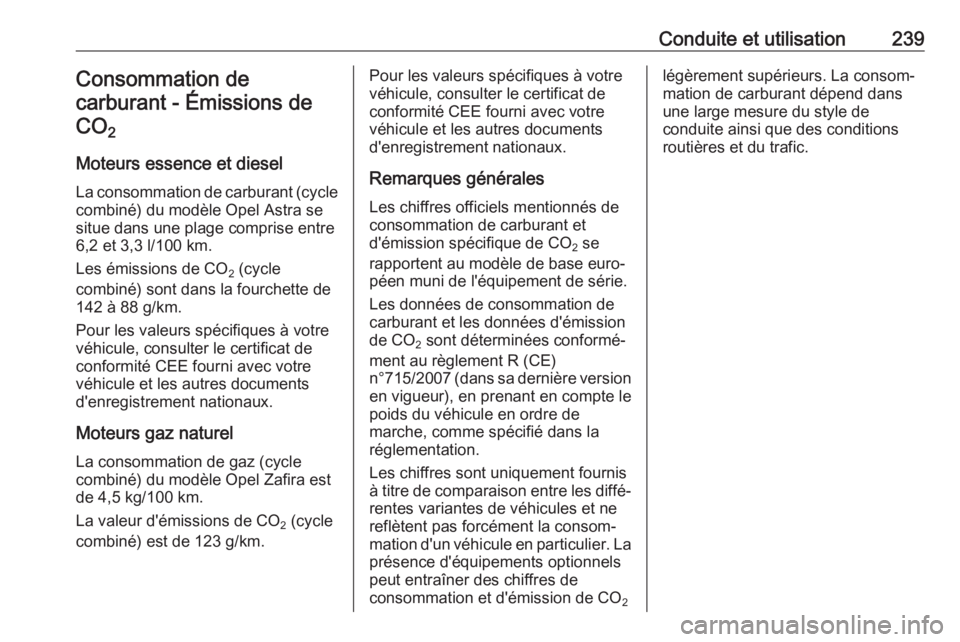

Conduite et utilisation239Consommation de
carburant - Émissions de
CO 2
Moteurs essence et diesel La consommation de carburant (cyclecombiné) du modèle Opel Astra se
situe dans une plage comprise entre
6,2 et 3,3 l/100 km.
Les émissions de CO 2 (cycle
combiné) sont dans la fourchette de
142 à 88 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Moteurs gaz naturel
La consommation de gaz (cycle
combiné) du modèle Opel Zafira est
de 4,5 kg/100 km.
La valeur d'émissions de CO 2 (cycle
combiné) est de 123 g/km.Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se
rapportent au modèle de base euro‐
péen muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa dernière version
en vigueur), en prenant en compte le poids du véhicule en ordre de
marche, comme spécifié dans la réglementation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La
présence d'équipements optionnels
peut entraîner des chiffres de
consommation et d'émission de CO 2légèrement supérieurs. La consom‐
mation de carburant dépend dans
une large mesure du style de
conduite ainsi que des conditions routières et du trafic.

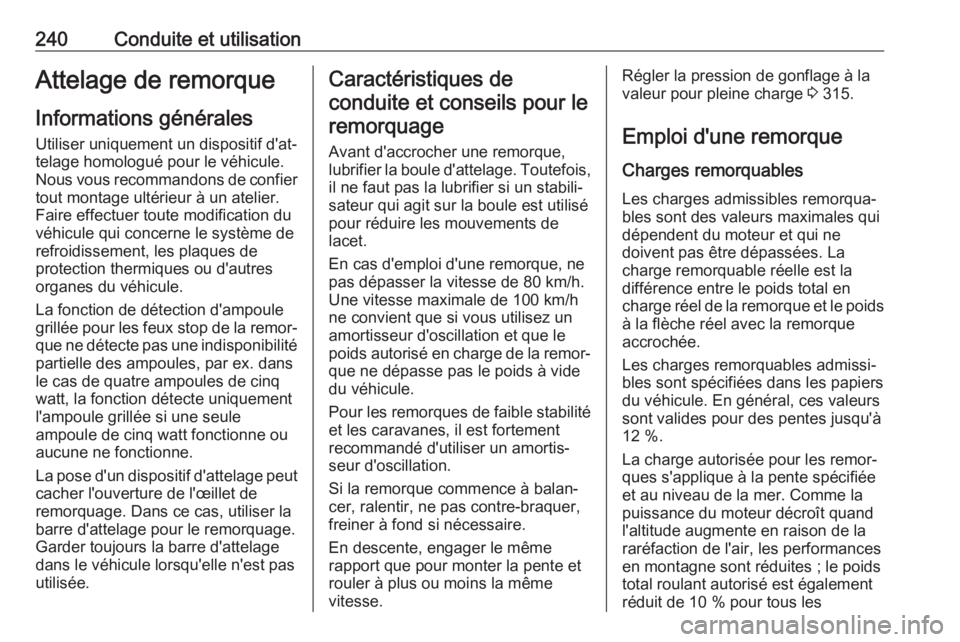

240Conduite et utilisationAttelage de remorque
Informations générales
Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule. Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres
organes du véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex. dans
le cas de quatre ampoules de cinq
watt, la fonction détecte uniquement
l'ampoule grillée si une seule
ampoule de cinq watt fonctionne ou
aucune ne fonctionne.
La pose d'un dispositif d'attelage peut cacher l'ouverture de l'œillet de
remorquage. Dans ce cas, utiliser la
barre d'attelage pour le remorquage.
Garder toujours la barre d'attelage
dans le véhicule lorsqu'elle n'est pas
utilisée.Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
En cas d'emploi d'une remorque, ne
pas dépasser la vitesse de 80 km/h.
Une vitesse maximale de 100 km/h
ne convient que si vous utilisez un
amortisseur d'oscillation et que le
poids autorisé en charge de la remor‐
que ne dépasse pas le poids à vide
du véhicule.
Pour les remorques de faible stabilité
et les caravanes, il est fortement
recommandé d'utiliser un amortis‐
seur d'oscillation.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.Régler la pression de gonflage à la
valeur pour pleine charge 3 315.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en
charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐
bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 %.
La charge autorisée pour les remor‐
ques s'applique à la pente spécifiée
et au niveau de la mer. Comme la
puissance du moteur décroît quand
l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les

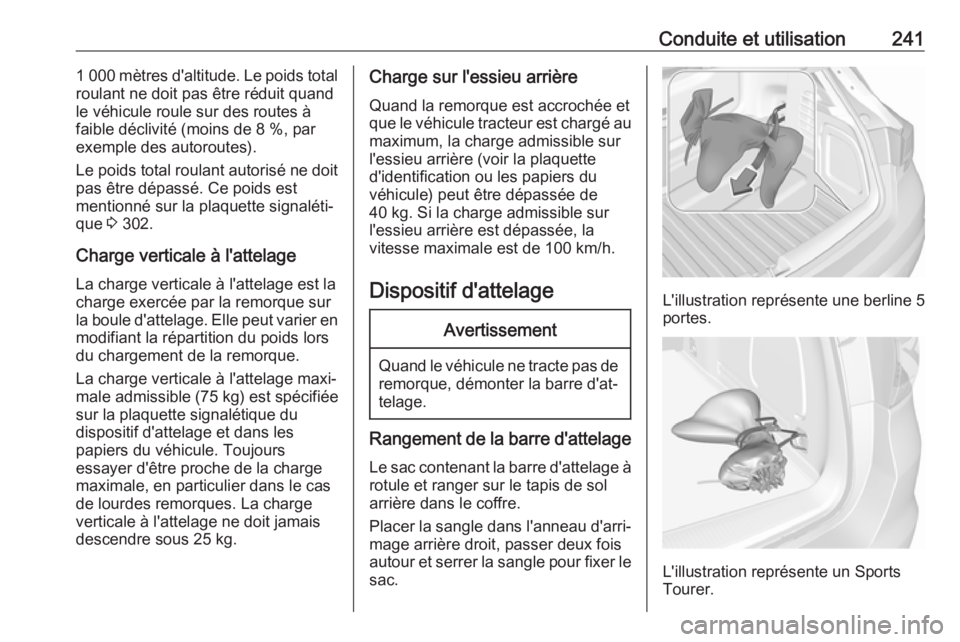

Conduite et utilisation2411 000 mètres d'altitude. Le poids total
roulant ne doit pas être réduit quand
le véhicule roule sur des routes à faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 302.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule. Toujours
essayer d'être proche de la charge maximale, en particulier dans le casde lourdes remorques. La charge
verticale à l'attelage ne doit jamais
descendre sous 25 kg.Charge sur l'essieu arrière
Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir la plaquette
d'identification ou les papiers du
véhicule) peut être dépassée de
40 kg. Si la charge admissible sur l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Rangement de la barre d'attelage
Le sac contenant la barre d'attelage à rotule et ranger sur le tapis de sol
arrière dans le coffre.
Placer la sangle dans l'anneau d'arri‐ mage arrière droit, passer deux fois
autour et serrer la sangle pour fixer le sac.
L'illustration représente une berline 5
portes.
L'illustration représente un Sports
Tourer.

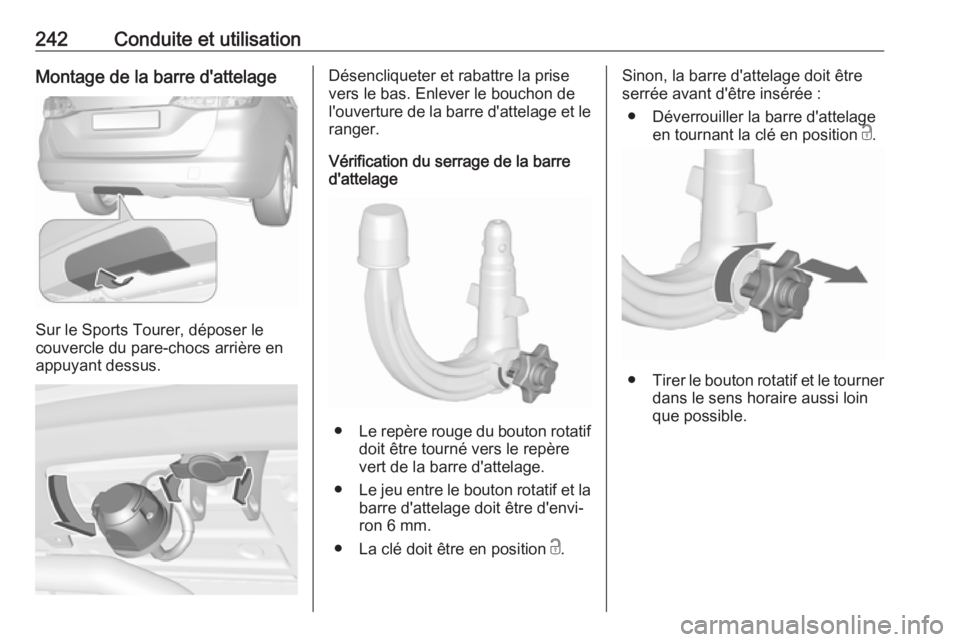

242Conduite et utilisationMontage de la barre d'attelage
Sur le Sports Tourer, déposer le
couvercle du pare-chocs arrière en appuyant dessus.
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de la barre d'attelage et le ranger.
Vérification du serrage de la barre
d'attelage
● Le repère rouge du bouton rotatif
doit être tourné vers le repère vert de la barre d'attelage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.
● La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.
● Tirer le bouton rotatif et le tourner
dans le sens horaire aussi loin
que possible.

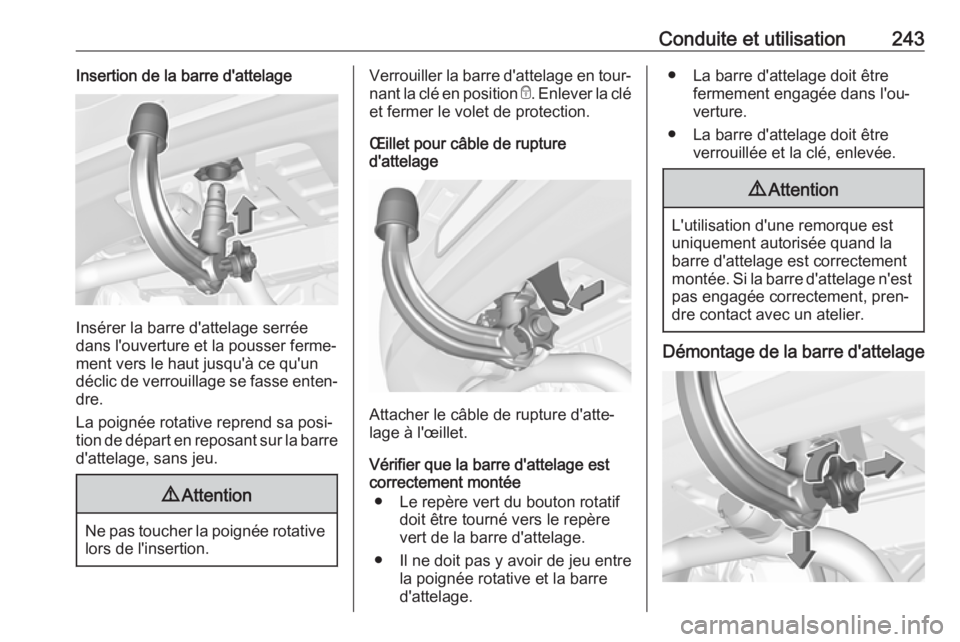

Conduite et utilisation243Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans l'ouverture et la pousser ferme‐
ment vers le haut jusqu'à ce qu'un
déclic de verrouillage se fasse enten‐
dre.
La poignée rotative reprend sa posi‐
tion de départ en reposant sur la barre d'attelage, sans jeu.
9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Vérifier que la barre d'attelage est
correctement montée
● Le repère vert du bouton rotatif doit être tourné vers le repère
vert de la barre d'attelage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être fermement engagée dans l'ou‐
verture.
● La barre d'attelage doit être verrouillée et la clé, enlevée.9Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage

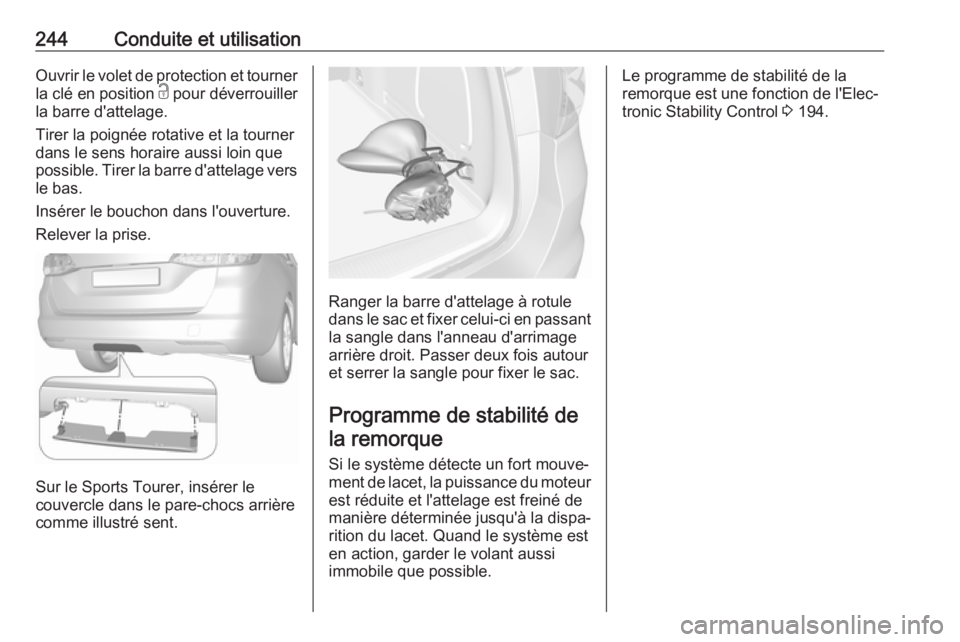

244Conduite et utilisationOuvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Tirer la poignée rotative et la tourner
dans le sens horaire aussi loin que
possible. Tirer la barre d'attelage vers le bas.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Sur le Sports Tourer, insérer le
couvercle dans le pare-chocs arrière comme illustré sent.
Ranger la barre d'attelage à rotule
dans le sac et fixer celui-ci en passant la sangle dans l'anneau d'arrimagearrière droit. Passer deux fois autouret serrer la sangle pour fixer le sac.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 194.

Soins du véhicule245Soins du véhiculeInformations générales..............246
Accessoires et modifications du véhicule .................................. 246
Stockage du véhicule ..............246
Reprise des véhicules hors d'usage ................................... 247
Contrôles du véhicule ................247
Exécution du travail .................247
Capot ....................................... 247
Huile moteur ............................ 248
Liquide de refroidissement du moteur .................................... 249
Liquide de lave-glace ..............250
Freins ...................................... 250
Liquide de frein ........................250
Batterie du véhicule .................251
Purge du système d'alimentation en gazole
(diesel) .................................... 253
Remplacement des balais d'essuie-glace ........................ 253
Remplacement des ampoules ...254
Phares halogènes ...................254
Feux antibrouillard ...................256
Feux arrière ............................. 257Clignotants latéraux .................263
Éclairage de plaque d'immatriculation ....................263
Éclairage intérieur ...................264
Éclairage du tableau de bord ..264
Circuit électrique ........................265
Fusibles ................................... 265
Boîte à fusibles du compartiment moteur .............266
Boîte à fusibles du tableau de bord ........................................ 268
Boîte à fusibles du coffre .........270
Outillage du véhicule .................272
Outillage .................................. 272
Jantes et pneus ......................... 274
Pneus d'hiver ........................... 274
Désignations des pneus ..........274
Pression des pneus .................274
Système de surveillance de la pression des pneus ................276
Profondeur de sculptures ........280
Changement de taille de pneus et de jantes ............................. 281
Enjoliveurs ............................... 281
Chaînes à neige ......................282
Kit de réparation des pneus ....282
Changement d'une roue ..........286
Roue de secours .....................288Démarrage par câbles auxiliai‐
res .............................................. 291
Remorquage .............................. 293
Remorquage du véhicule ........293
Remorquage d'un autre véhicule .................................. 294
Soins extérieurs et intérieurs .....295
Entretien extérieur ...................295
Entretien intérieur ....................297

246Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'approbation de type et remettre en question la validité de l'enregistre‐
ment du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).

Soins du véhicule247Remise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

248Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot et le laisser tomber dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 299.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
