OPEL ASTRA K 2017.5 Omaniku käsiraamat (in Estonian)

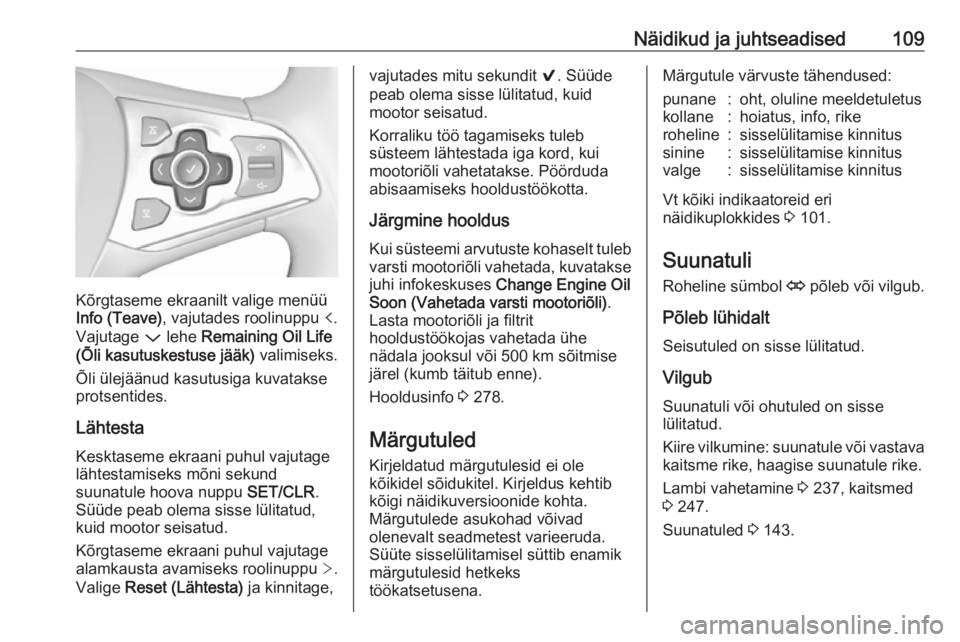

Näidikud ja juhtseadised109
Kõrgtaseme ekraanilt valige menüü
Info (Teave) , vajutades roolinuppu p.
Vajutage P lehe Remaining Oil Life
(Õli kasutuskestuse jääk) valimiseks.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Kesktaseme ekraani puhul vajutage
lähtestamiseks mõni sekund
suunatule hoova nuppu SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kõrgtaseme ekraani puhul vajutage
alamkausta avamiseks roolinuppu >.
Valige Reset (Lähtesta) ja kinnitage,
vajutades mitu sekundit 9. Süüde
peab olema sisse lülitatud, kuid
mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb
varsti mootoriõli vahetada, kuvatakse juhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise järel (kumb täitub enne).
Hooldusinfo 3 278.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 101.
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 237, kaitsmed
3 247.
Suunatuled 3 143.

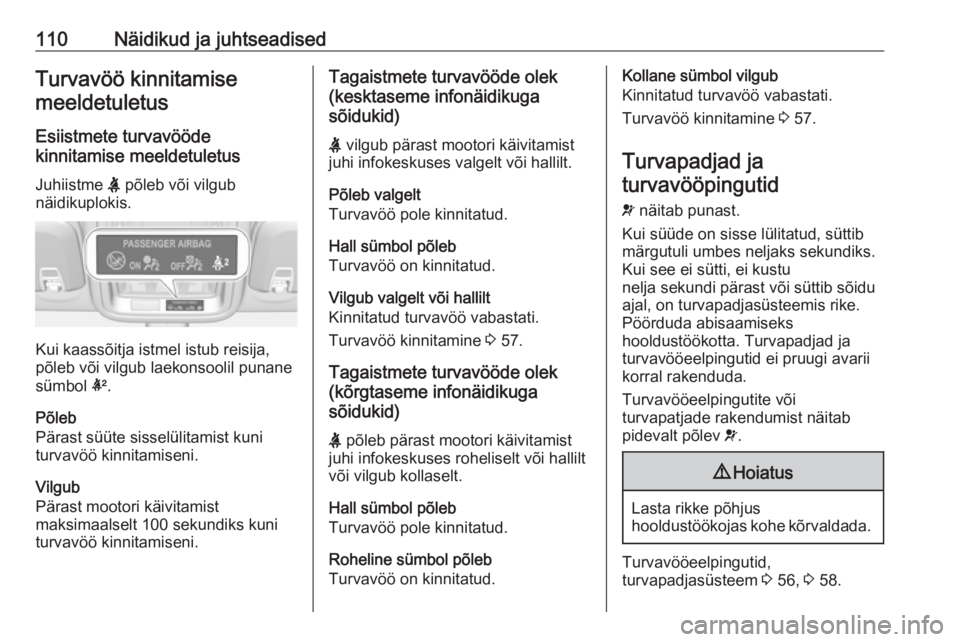

110Näidikud ja juhtseadisedTurvavöö kinnitamisemeeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija,
põleb või vilgub laekonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Turvapadjad ja
turvavööpingutid
v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 56, 3 58.

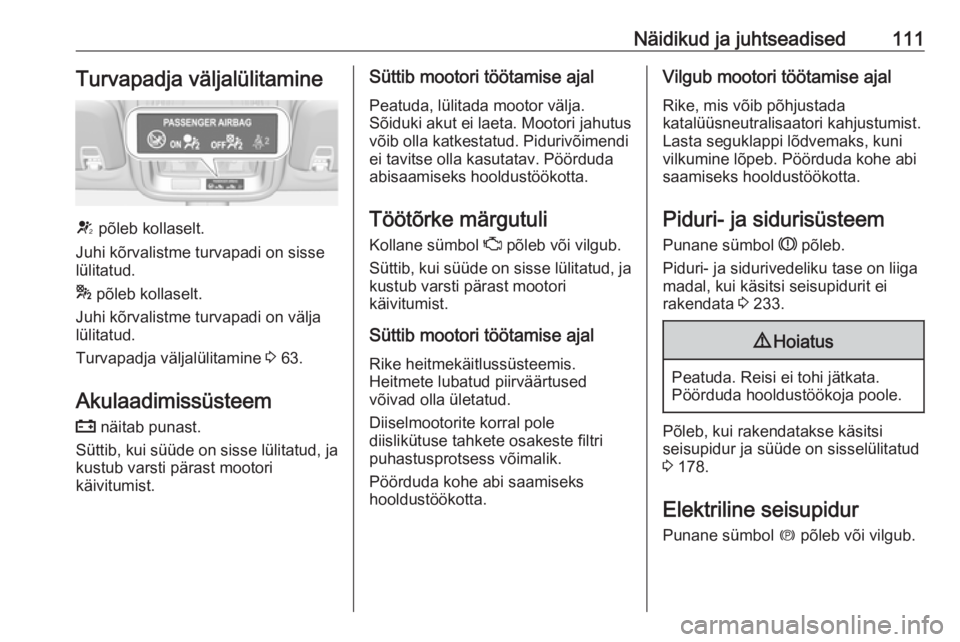

Näidikud ja juhtseadised111Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 63.
Akulaadimissüsteem p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abisaamiseks hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud.
Diiselmootorite korral pole
diislikütuse tahkete osakeste filtri
puhastusprotsess võimalik.
Pöörduda kohe abi saamiseks
hooldustöökotta.Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal, kui käsitsi seisupidurit ei
rakendata 3 233.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 178.
Elektriline seisupidur Punane sümbol m põleb või vilgub.

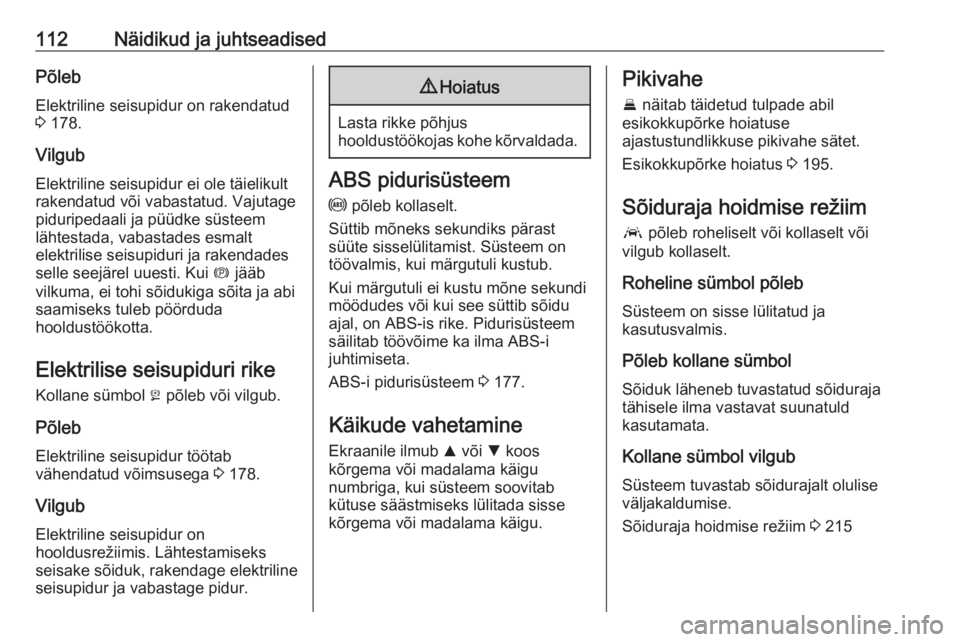

112Näidikud ja juhtseadisedPõlebElektriline seisupidur on rakendatud
3 178.
Vilgub Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 178.
Vilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 177.
Käikude vahetamine
Ekraanile ilmub R või S koos
kõrgema või madalama käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema või madalama käigu.
Pikivahe
E näitab täidetud tulpade abil
esikokkupõrke hoiatuse
ajastustundlikkuse pikivahe sätet.
Esikokkupõrke hoiatus 3 195.
Sõiduraja hoidmise režiim
a põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol Sõiduk läheneb tuvastatud sõiduraja
tähisele ilma vastavat suunatuld
kasutamata.
Kollane sümbol vilgub Süsteem tuvastab sõidurajalt olulise
väljakaldumise.
Sõiduraja hoidmise režiim 3 215

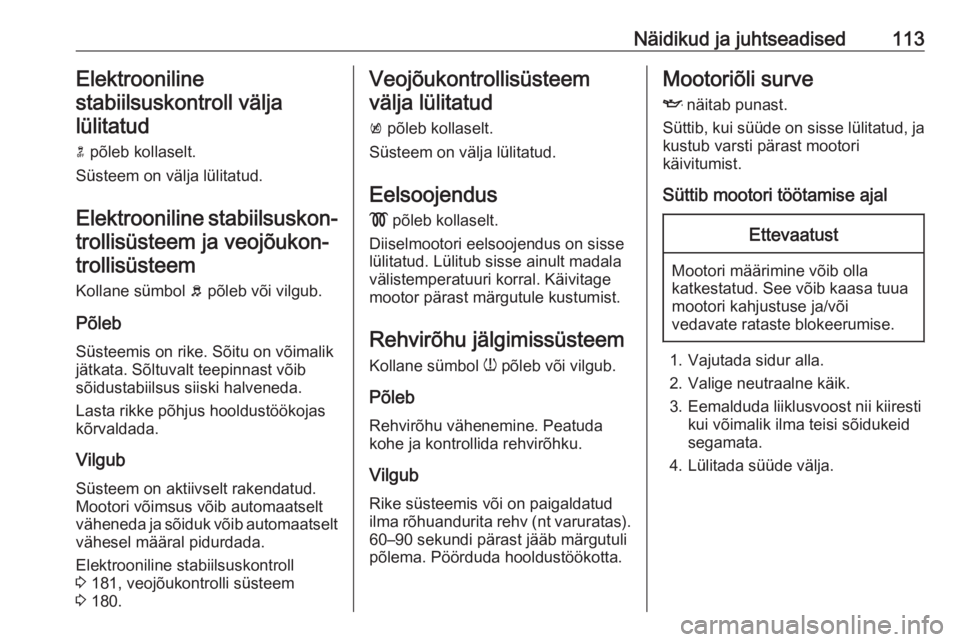

Näidikud ja juhtseadised113Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 181, veojõukontrolli süsteem
3 180.Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus ! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral. Käivitage
mootor pärast märgutule kustumist.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli põlema. Pöörduda hooldustöökotta.Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige neutraalne käik.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.

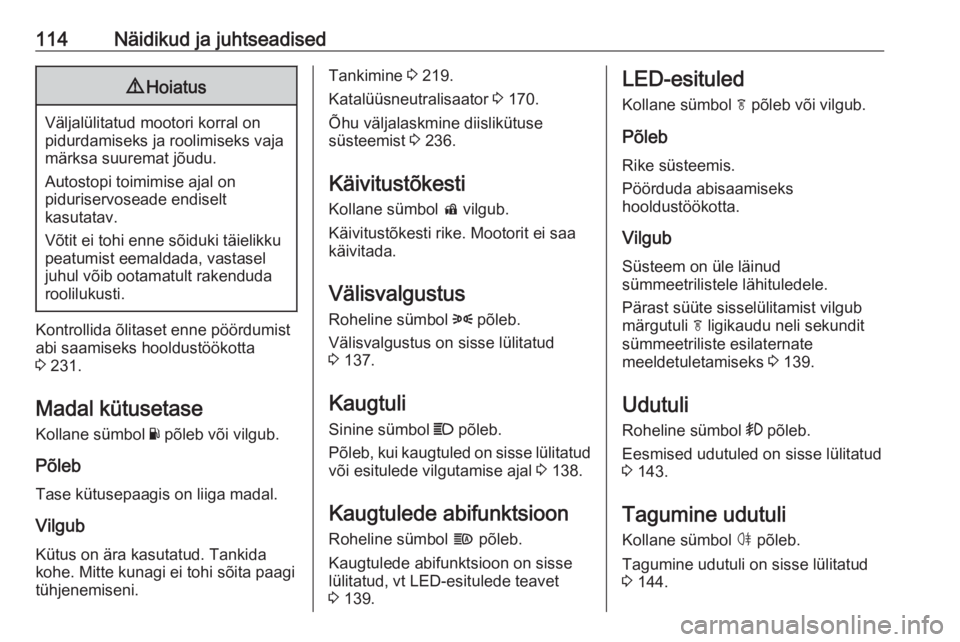

114Näidikud ja juhtseadised9Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu.
Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 231.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 219.
Katalüüsneutralisaator 3 170.
Õhu väljalaskmine diislikütuse
süsteemist 3 236.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 137.
Kaugtuli
Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud või esitulede vilgutamise ajal 3 138.
Kaugtulede abifunktsioon
Roheline sümbol f põleb.
Kaugtulede abifunktsioon on sisse
lülitatud, vt LED-esitulede teavet
3 139.LED-esituled
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Pärast süüte sisselülitamist vilgub
märgutuli f ligikaudu neli sekundit
sümmeetriliste esilaternate
meeldetuletamiseks 3 139.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 143.
Tagumine udutuli Kollane sümbol ø põleb.
Tagumine udutuli on sisse lülitatud
3 144.

Näidikud ja juhtseadised115Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Valitud kiirust näidatakse juhi
infokeskuses.
Püsikiiruse regulaator 3 183.
Adaptiivne püsikiiruse regulaator
m põleb valgelt või roheliselt.
C süttib juhi infokeskuses.
Valge sümbol m põleb
Süsteem on sisse lülitatud.
Roheline sümbol m põleb
Adaptiivne püsikiiruse regulaator on
aktiveeritud.Kui adaptiivne püsikiiruse regulaator
on sisse lülitatud või aktiivne,
kuvatakse juhi infokeskus C koos
seatud kiirusega.
Adaptiivne püsikiiruse regulaator 3 187.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Adaptiivne püsikiiruse regulaator
3 187, esikokkupõrke hoiatus
3 195.
Kiiruspiirang
L põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.Roheline sümbol põleb
Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 185.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutuledena.
Liiklusmärgiabi 3 212.
Uks lahti
h näitab punast.
Uks või tagaluuk on avatud.

116Näidikud ja juhtseadisedInfonäidikudJuhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval kesk- või
kõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõiduki teave
● sõidu/kütuse teave
● sõitmise ökonoomsusteave
● sõiduki- ja hoiatusteateid
● audio- ja Infotainmenti teavet
● telefoniteavet
● navigatsiooniteavet
● sõiduki seadedKesktaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku/kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool).
● Sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool).
● Ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.

Näidikud ja juhtseadised117Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses hüpikakendena. Kinnitage teatedvajutades SET/CLR. Sõidukiteated
3 124.
Kõrgtaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku/kütuse teave, kuvatakse Info (Teave)
valimisel (vt kirjeldust allpool).
● Audioteave, kuvatakse Audio
valimisel (vt kirjeldust allpool).
● Telefoni teave, kuvatakse Phone
(Telefon) valimisel (vt kirjeldust
allpool).
● Navigatsiooniteave, kuvatakse Navigation (Navigeerimine)
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) valimisel (vt
kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone võib valida
rooli paremal poolel asuvate nuppude
kaudu.Peamenüü lehe avamiseks vajutage
p .
Valige Q või P abil peamenüü.
Kinnitage peamenüü lehte 9 abil.
Kui peamenüü leht on valitud,
vajutage alamlehtede valimiseks Q
või P.
Valitud alamlehel järgmise kausta
avamiseks vajutage q.
Funktsioonide valimiseks või
vajaduse korral arvväärtuse
seadmiseks vajutage Q või P.
Funktsiooni valimiseks ja
kinnitamiseks vajutage 9.
Kui peamenüü leht on valitud,
salvestub see valik mällu kuni mõne
teise peamenüü lehe valimiseni.
Alamlehekülgede muutmiseks
vajutage nuppu P või Q.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades 9. Sõidukiteated 3 124.

118Näidikud ja juhtseadisedSõidu/kütuse teabe menüü, ;
või Info
Allpool on esitatud kõikide võimalike
infomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval. Osa funktsioone kuvatakse olenevalt
ekraanist sümbolite abil.
Lehe valimiseks keerake seadeketast
või vajutage Q või P:
● Päevasõidumõõdik 1/2 või A/B
● Keskmine kütusekulu
● Keskmine kiirus
● Numbriline kiirus
● Sõiduulatus
● Hetke kütusekulu
● Õli järelejäänud kasutusiga
● Rehvirõhk
● Liiklusmärgiabi
● Pikivahe
● Ajaldi
● Välisõhu temperatuurKesktaseme ekraanil kuvatakse
lehed Õli järelejäänud tööiga,
Rehvirõhk, Liiklusmärgiabi ja
Eesmise vahekauguse näit Sõiduki
teabe menüüs, valige ?.
Päevasõidumõõdik 1/2 või A/B
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik teostab arvestust
kuni läbisõiduni 9999 km ja alustab
siis uuesti 0-st.
Kesktaseme ekraani lähtestamiseks
vajutage mõne sekundi jooksul
SET/CLR .
Kõrgtaseme ekraani lähtestamiseks
vajutage > ja kinnitage 9 abil.
Päevasõidumõõdiku lehtedel 1/A ja 2/ A oleva teabe saab lähtestada eraldi,
kui vastav leht on aktiivne.
Average Fuel Consumption
(Keskmine kütusekulu)
Keskmise kütusekulu kuvamine.
Mõõtmise võib igal ajal lähtestada
ning see algab vaikimisi väärtusest.Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Kahekütuseliste mootoritega
sõidukite korral: Kuvatakse valitud
režiimi (CNG või bensiin) keskmist
kütusekulu.
Keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemuse saab igal ajahetkel
nullida.
Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Numbriline kiirus
Hetkkiiruse numbriline näit.
Sõiduulatus
Sõiduulatus arvutatakse kütuse
hetketaseme ja hetkekulu põhjal.
Kuvatakse keskmisi väärtusi.
