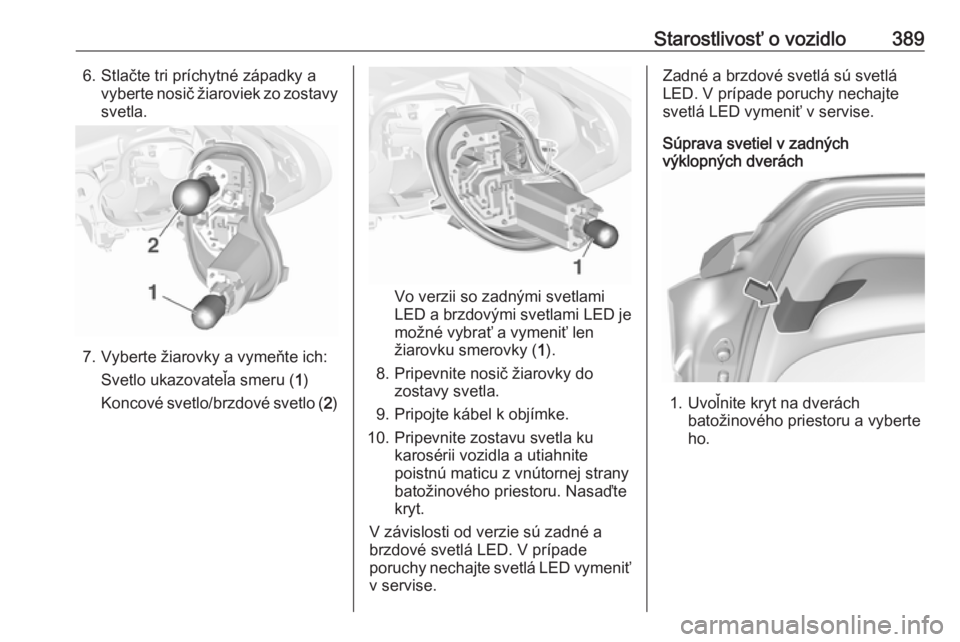

Starostlivosť o vozidlo3896. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
7. Vyberte žiarovky a vymeňte ich:
Svetlo ukazovateľa smeru ( 1)
Koncové svetlo/brzdové svetlo ( 2)
Vo verzii so zadnými svetlami
LED a brzdovými svetlami LED je
možné vybrať a vymeniť len
žiarovku smerovky ( 1).
8. Pripevnite nosič žiarovky do zostavy svetla.
9. Pripojte kábel k objímke.
10. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistnú maticu z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
V závislosti od verzie sú zadné a
brzdové svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.
Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.

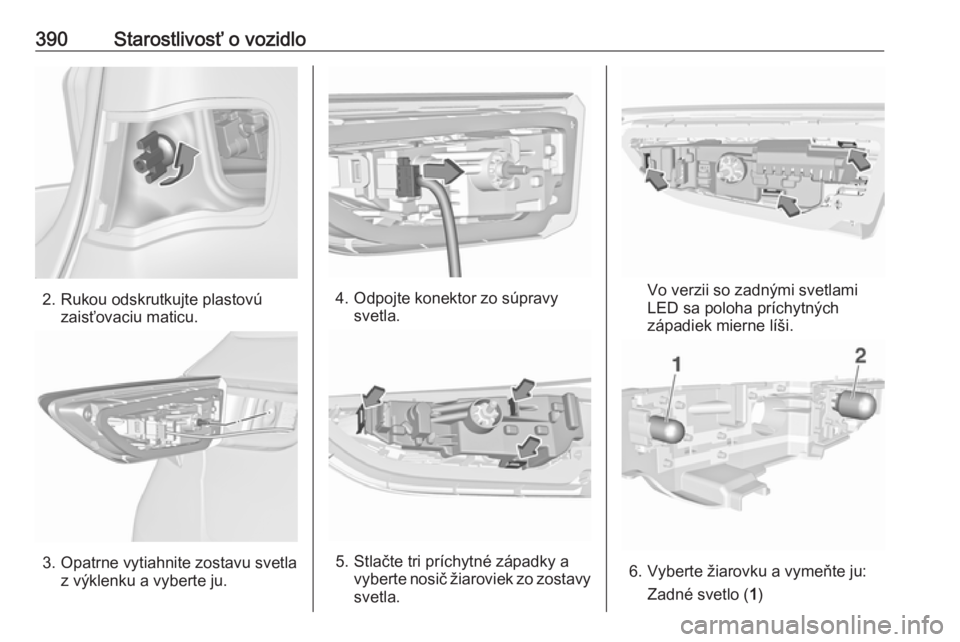

390Starostlivosť o vozidlo
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Odpojte konektor zo súpravysvetla.
5. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
Vo verzii so zadnými svetlami
LED sa poloha príchytných
západiek mierne líši.
6. Vyberte žiarovku a vymeňte ju:
Zadné svetlo ( 1)

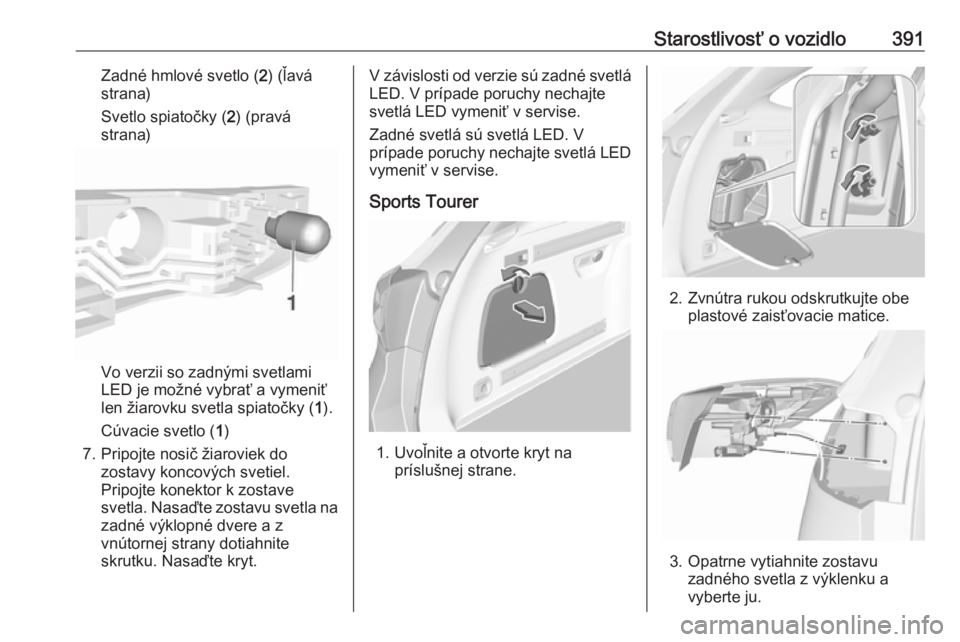

Starostlivosť o vozidlo391Zadné hmlové svetlo (2) (ľavá
strana)
Svetlo spiatočky ( 2) (pravá
strana)
Vo verzii so zadnými svetlami
LED je možné vybrať a vymeniť
len žiarovku svetla spiatočky ( 1).
Cúvacie svetlo ( 1)
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor k zostave
svetla. Nasaďte zostavu svetla na
zadné výklopné dvere a z
vnútornej strany dotiahnite
skrutku. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Zadné svetlá sú svetlá LED. V
prípade poruchy nechajte svetlá LED
vymeniť v servise.
Sports Tourer
1. Uvoľnite a otvorte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju.

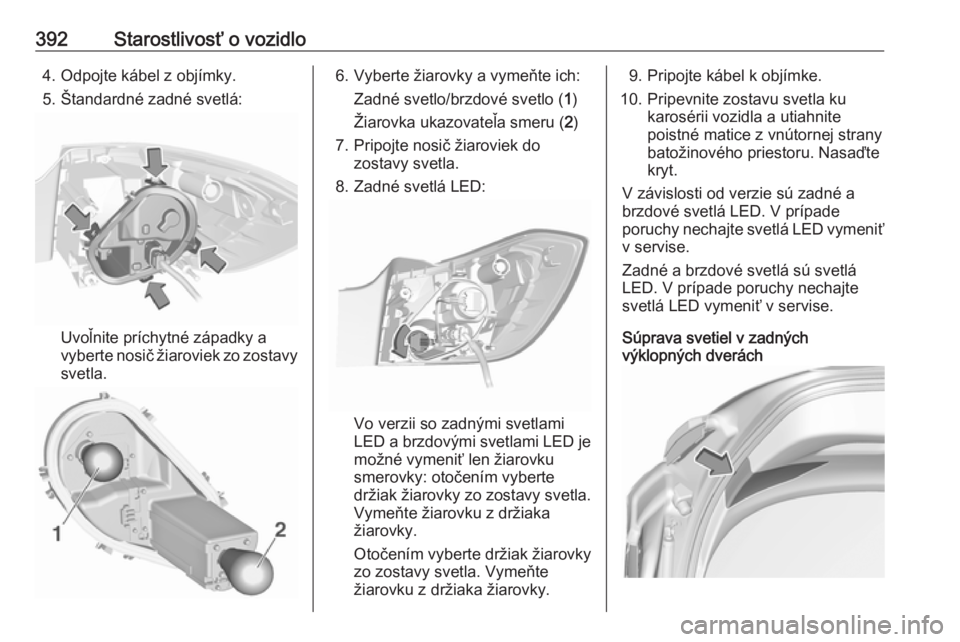

392Starostlivosť o vozidlo4. Odpojte kábel z objímky.
5. Štandardné zadné svetlá:
Uvoľnite príchytné západky a
vyberte nosič žiaroviek zo zostavy
svetla.
6. Vyberte žiarovky a vymeňte ich:
Zadné svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
7. Pripojte nosič žiaroviek do zostavy svetla.
8. Zadné svetlá LED:
Vo verzii so zadnými svetlami
LED a brzdovými svetlami LED je
možné vymeniť len žiarovku
smerovky: otočením vyberte
držiak žiarovky zo zostavy svetla.
Vymeňte žiarovku z držiaka
žiarovky.
Otočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
9. Pripojte kábel k objímke.
10. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
V závislosti od verzie sú zadné a
brzdové svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.
Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Súprava svetiel v zadných
výklopných dverách

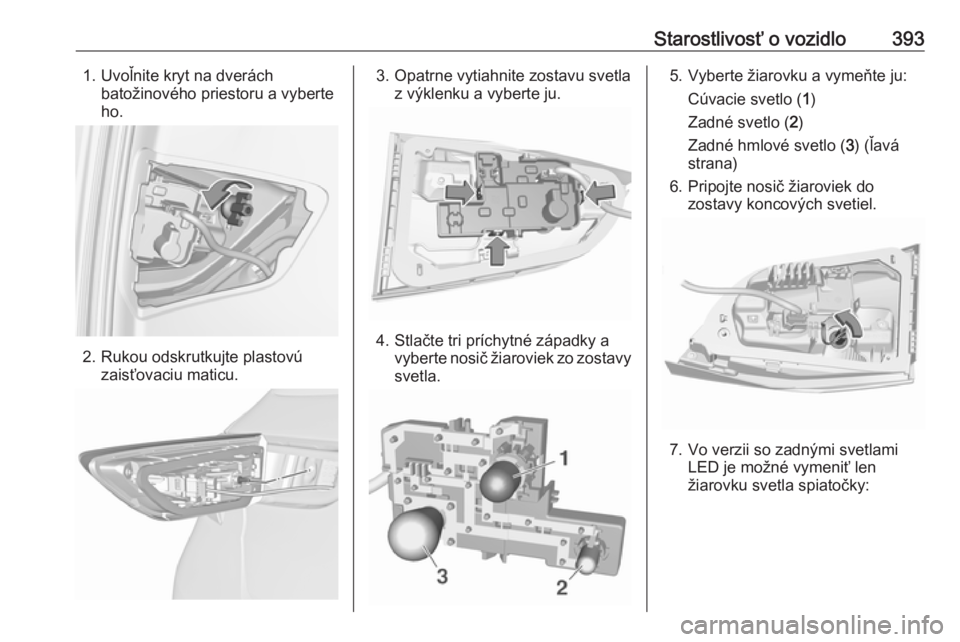

Starostlivosť o vozidlo3931. Uvoľnite kryt na dveráchbatožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku a vymeňte ju:
Cúvacie svetlo ( 1)
Zadné svetlo ( 2)
Zadné hmlové svetlo ( 3) (ľavá
strana)
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
7. Vo verzii so zadnými svetlamiLED je možné vymeniť len
žiarovku svetla spiatočky:

394Starostlivosť o vozidlootočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
8. Nasaďte zostavu svetla na dvere batožinového priestoru a z
vnútornej strany utiahnite poistnú
maticu. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Zadné svetlá sú svetlá LED. V
prípade poruchy nechajte svetlá LED

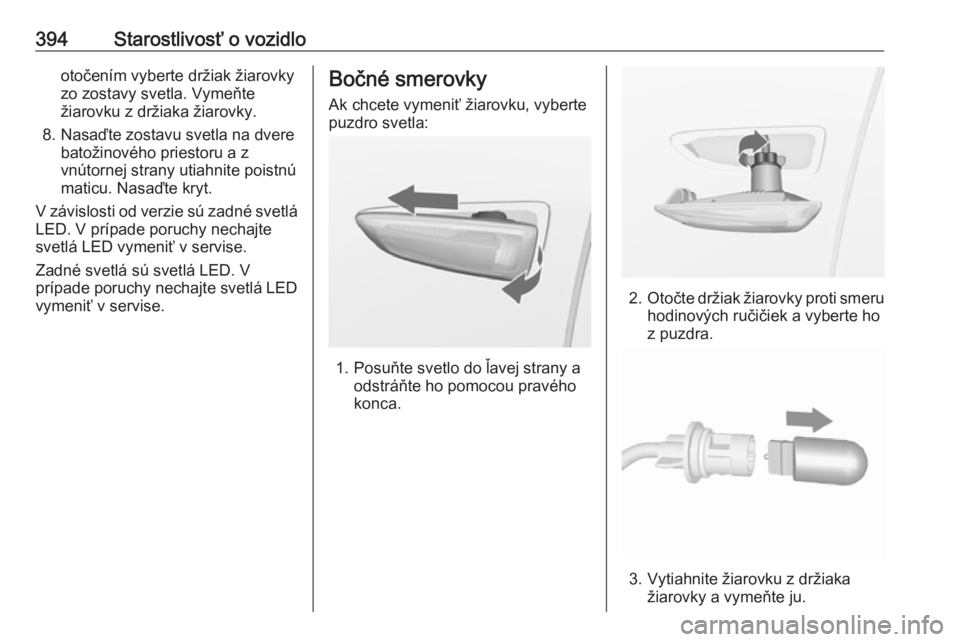

vymeniť v servise.Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

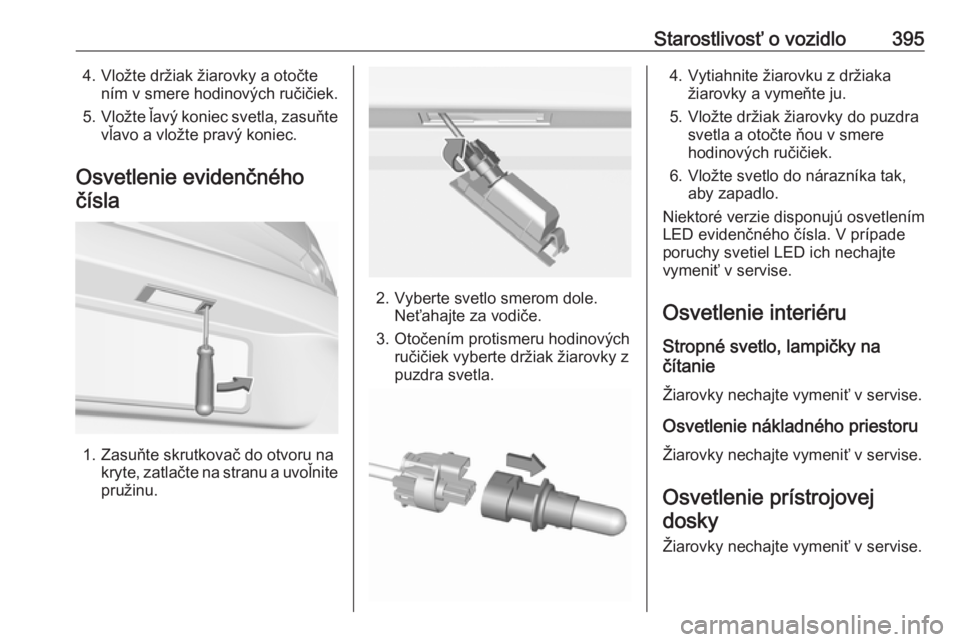

Starostlivosť o vozidlo3954. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.

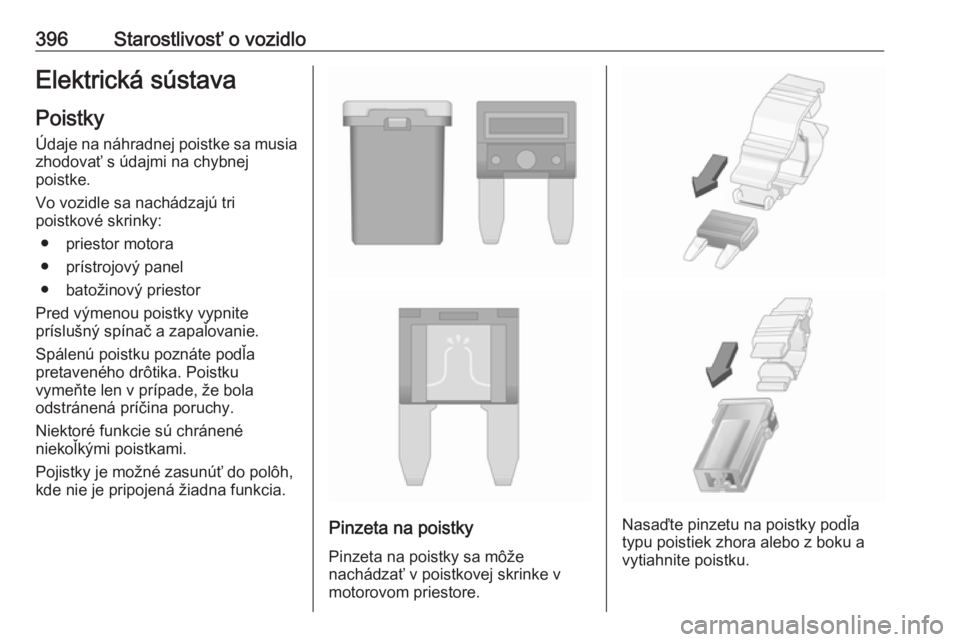

396Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

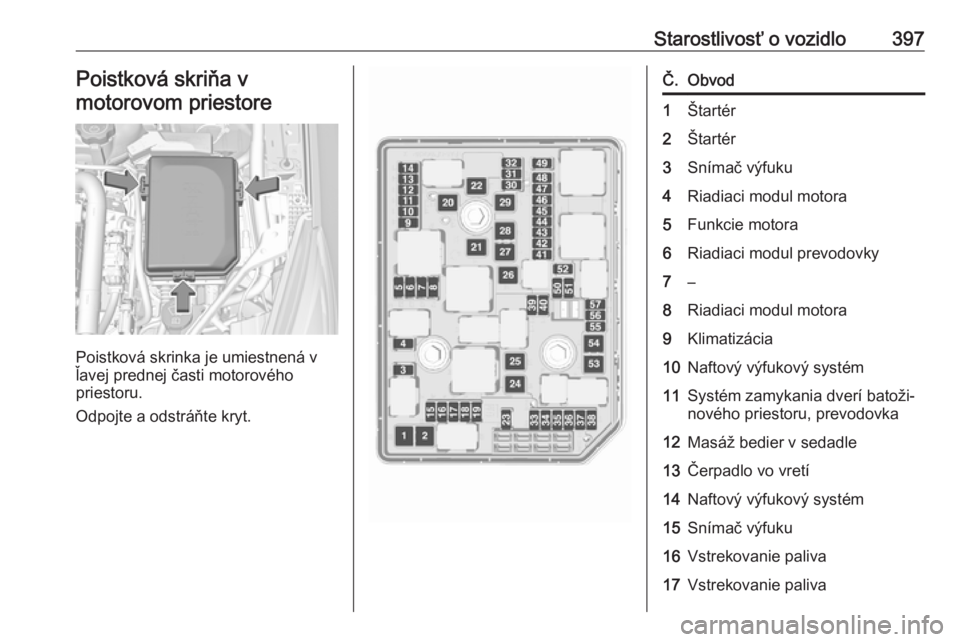

Starostlivosť o vozidlo397Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Č.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora6Riadiaci modul prevodovky7–8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie paliva17Vstrekovanie paliva

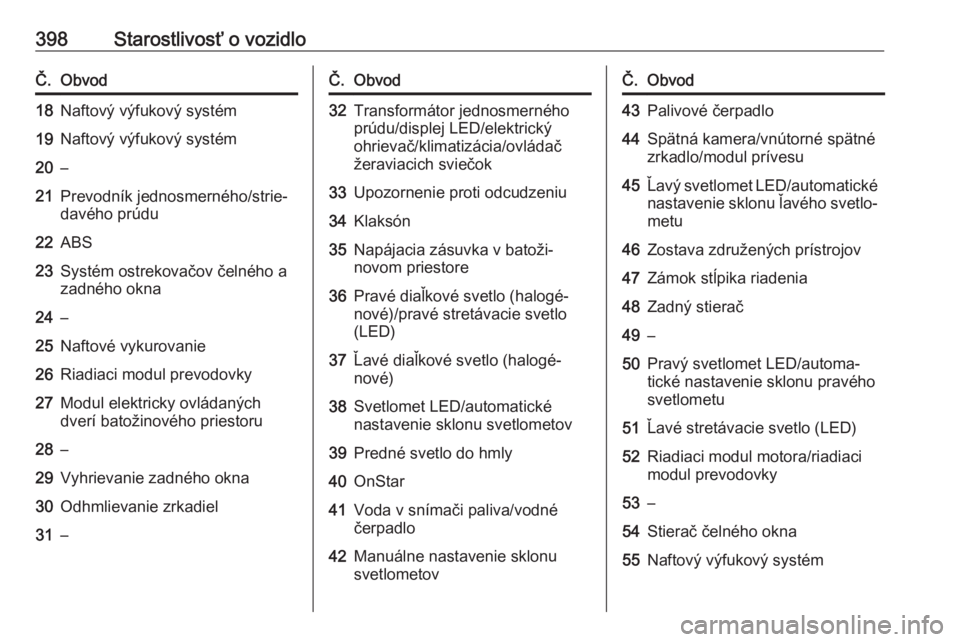

398Starostlivosť o vozidloČ.Obvod18Naftový výfukový systém19Naftový výfukový systém20–21Prevodník jednosmerného/strie‐
davého prúdu22ABS23Systém ostrekovačov čelného a
zadného okna24–25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31–Č.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Upozornenie proti odcudzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40OnStar41Voda v snímači paliva/vodné
čerpadlo42Manuálne nastavenie sklonu
svetlometovČ.Obvod43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED/automatické
nastavenie sklonu ľavého svetlo‐ metu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49–50Pravý svetlomet LED/automa‐
tické nastavenie sklonu pravého svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora/riadiaci
modul prevodovky53–54Stierač čelného okna55Naftový výfukový systém
