OPEL ASTRA K 2017.5 Priručnik za vlasnika (in Croatian)

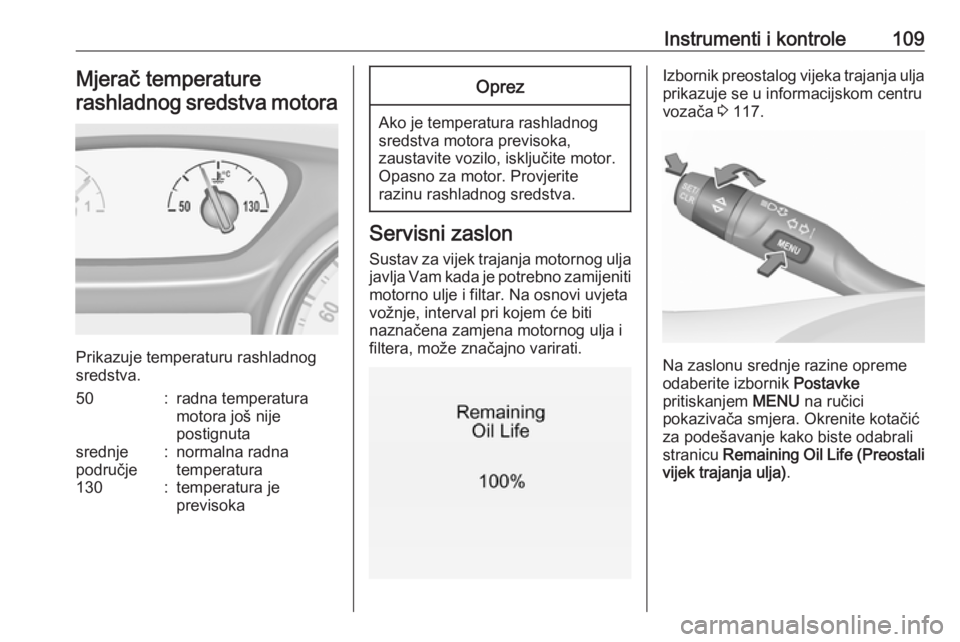

Instrumenti i kontrole109Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperatura130:temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.
Izbornik preostalog vijeka trajanja ulja prikazuje se u informacijskom centru
vozača 3 117.
Na zaslonu srednje razine opreme
odaberite izbornik Postavke
pritiskanjem MENU na ručici
pokazivača smjera. Okrenite kotačić
za podešavanje kako biste odabrali
stranicu Remaining Oil Life (Preostali
vijek trajanja ulja) .

110Instrumenti i kontrole
Na zaslonu više klase opreme
odaberite izbornik Info. pritiskanjem
tipke p na kolu upravljača. Pritisnite
P za odabir stranice Remaining Oil
Life (Preostali vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je u postotku.
Resetiranje
Na zaslonu srednje razine opreme
pritisnite SET/CLR na ručici
pokazivača smjera na nekoliko
sekundi za resetiranje. Kontakt mora
biti uključen, ali motor ne smije raditi.
Na zaslonu više klase opreme
pritisnite tipku > na kolu upravljača za
otvaranje podmape. Odaberite
Resetiraj i potvrdite pritiskanjem 9 na
nekoliko sekundi. Kontakt mora biti
uključen, ali motor ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Servisne informacije 3 283.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampicamože varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 102.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.

Instrumenti i kontrole111Zamjena sijalice 3 241, Osigurači
3 252.
Pokazivači smjera 3 145.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno u krovnoj konzoli kada
je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje razine opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 57.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom visoke razine opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača,
nakon pokretanja motora.Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 57.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.

112Instrumenti i kontrole9Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 56,
3 59.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 63.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima.
Kod dizelskih motora proces čišćenja
filtra čestica ispuha dizela
potencijalno nije moguć.
Odmah zatražite pomoć radionice.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke R svijetli crveno.
Razina ulja za kočnicu i spojku je preniska, kada ručna parkirna
kočnica nije pritegnuta 3 237.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 181.
Električna parkirna kočnica
m svijetli ili treperi crveno.

Instrumenti i kontrole113Svijetli
Električna parkirna kočnica ja zategnuta 3 181.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti pa zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 181.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 180.
Mijenjanje brzina
Ako je ukapčanje višeg ili nižeg
stupnja prijenosa preporučljivo zbog
uštede goriva, pokazuje se R ili S s
brojem višeg ili nižeg stupnja
prijenosa.
Razmak između vozila
E pokazuje sljedeću postavku
razmaka osjetljivosti tajminga
upozorenja za upozorenje na sudar
sprijeda pomoću bojom ispunjenih
štapića za udaljenost.
Upozorenje na sudar sprijeda 3 197.
Pomoć za zadržavanje voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zelenoSustav je uključen i spreman za rad.
Svijetli žuto
Sustav pristupa detektiranoj oznaci
voznog traka bez uporabe
pokazivača smjera u tom pravcu.
Treperi žuto
Sustav prepoznaje da je napuštanje voznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 219

114Instrumenti i kontroleIsključena elektroničkakontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 184, regulaciju vučne
snage 3 183.Isključen sustav kontrole
proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Predgrijavanje dizelskog motora je
aktivirano. Aktivira se samo kada je
temperature okoline niska. Pokrenite
motor kada se ugasi kontrolni
indikator.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 do 90 sekundi
kontrolna lampica svijetli stalno.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite neutralnu brzinu.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.

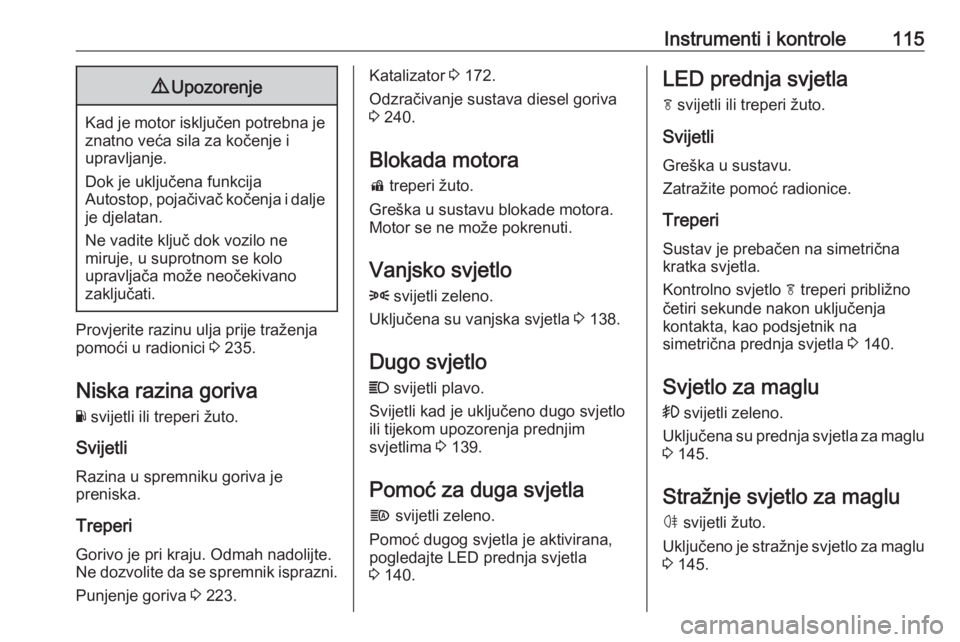

Instrumenti i kontrole1159Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 235.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 223.
Katalizator 3 172.
Odzračivanje sustava diesel goriva
3 240.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 138.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 139.
Pomoć za duga svjetla f svijetli zeleno.
Pomoć dugog svjetla je aktivirana, pogledajte LED prednja svjetla
3 140.LED prednja svjetla
f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno
četiri sekunde nakon uključenja
kontakta, kao podsjetnik na
simetrična prednja svjetla 3 140.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu 3 145.
Stražnje svjetlo za maglu ø svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 145.

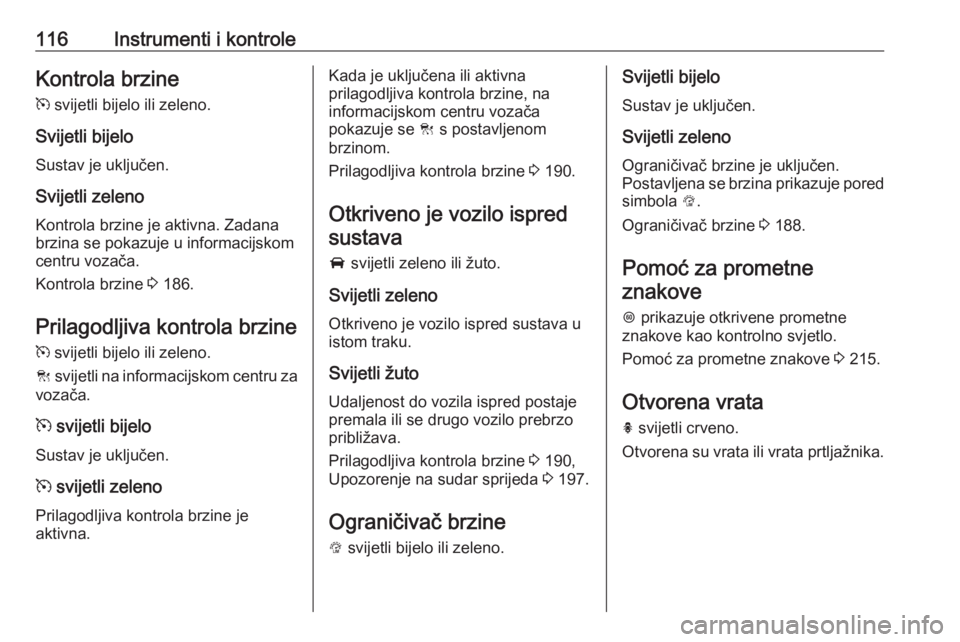

116Instrumenti i kontroleKontrola brzinem svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Kontrola brzine je aktivna. Zadana
brzina se pokazuje u informacijskom centru vozača.
Kontrola brzine 3 186.
Prilagodljiva kontrola brzine
m svijetli bijelo ili zeleno.
C svijetli na informacijskom centru za
vozača.
m svijetli bijelo
Sustav je uključen.
m svijetli zeleno
Prilagodljiva kontrola brzine je
aktivna.Kada je uključena ili aktivna
prilagodljiva kontrola brzine, na
informacijskom centru vozača
pokazuje se C s postavljenom
brzinom.
Prilagodljiva kontrola brzine 3 190.
Otkriveno je vozilo ispred
sustava
A svijetli zeleno ili žuto.
Svijetli zeleno Otkriveno je vozilo ispred sustava u
istom traku.
Svijetli žuto Udaljenost do vozila ispred postajepremala ili se drugo vozilo prebrzo
približava.
Prilagodljiva kontrola brzine 3 190,
Upozorenje na sudar sprijeda 3 197.
Ograničivač brzine
L svijetli bijelo ili zeleno.Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored simbola L.
Ograničivač brzine 3 188.
Pomoć za prometne
znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 215.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

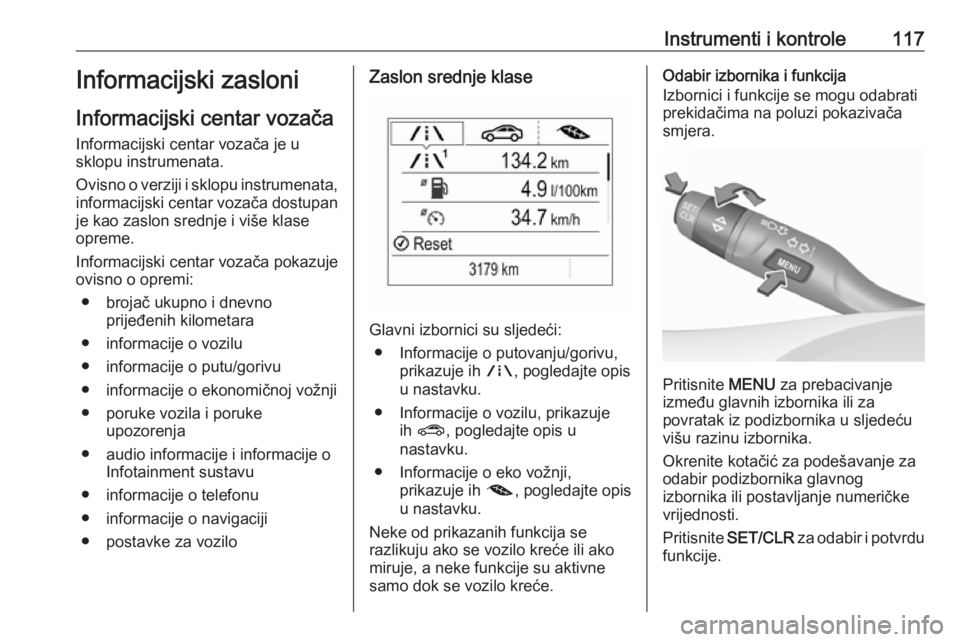

Instrumenti i kontrole117Informacijski zasloniInformacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon srednje i više klase
opreme.
Informacijski centar vozača pokazuje
ovisno o opremi:
● brojač ukupno i dnevno prijeđenih kilometara
● informacije o vozilu
● informacije o putu/gorivu
● informacije o ekonomičnoj vožnji
● poruke vozila i poruke upozorenja
● audio informacije i informacije o Infotainment sustavu
● informacije o telefonu
● informacije o navigaciji
● postavke za voziloZaslon srednje klase
Glavni izbornici su sljedeći: ● Informacije o putovanju/gorivu, prikazuje ih ;, pogledajte opis
u nastavku.
● Informacije o vozilu, prikazuje ih ? , pogledajte opis u
nastavku.
● Informacije o eko vožnji, prikazuje ih @, pogledajte opis
u nastavku.
Neke od prikazanih funkcija se
razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za odabir podizbornika glavnog
izbornika ili postavljanje numeričke
vrijednosti.
Pritisnite SET/CLR za odabir i potvrdu
funkcije.

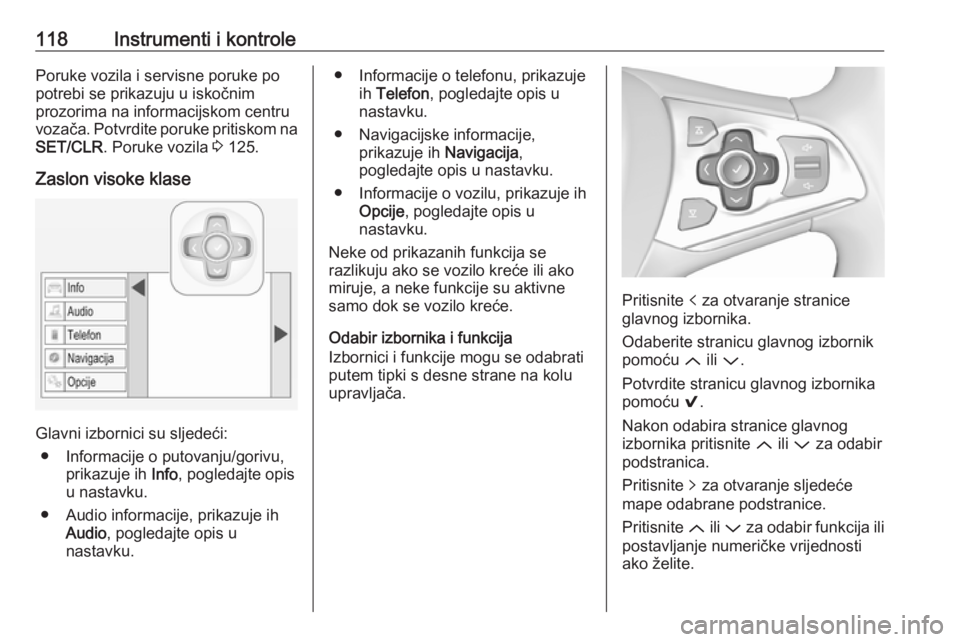

118Instrumenti i kontrolePoruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
SET/CLR . Poruke vozila 3 125.
Zaslon visoke klase
Glavni izbornici su sljedeći: ● Informacije o putovanju/gorivu, prikazuje ih Info, pogledajte opis
u nastavku.
● Audio informacije, prikazuje ih Audio , pogledajte opis u
nastavku.
● Informacije o telefonu, prikazuje ih Telefon , pogledajte opis u
nastavku.
● Navigacijske informacije, prikazuje ih Navigacija,
pogledajte opis u nastavku.
● Informacije o vozilu, prikazuje ih Opcije , pogledajte opis u
nastavku.
Neke od prikazanih funkcija se razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
Odabir izbornika i funkcija
Izbornici i funkcije mogu se odabrati
putem tipki s desne strane na kolu
upravljača.
Pritisnite p za otvaranje stranice
glavnog izbornika.
Odaberite stranicu glavnog izbornik pomoću Q ili P.
Potvrdite stranicu glavnog izbornika
pomoću 9.
Nakon odabira stranice glavnog
izbornika pritisnite Q ili P za odabir
podstranica.
Pritisnite q za otvaranje sljedeće
mape odabrane podstranice.
Pritisnite Q ili P za odabir funkcija ili
postavljanje numeričke vrijednosti
ako želite.
