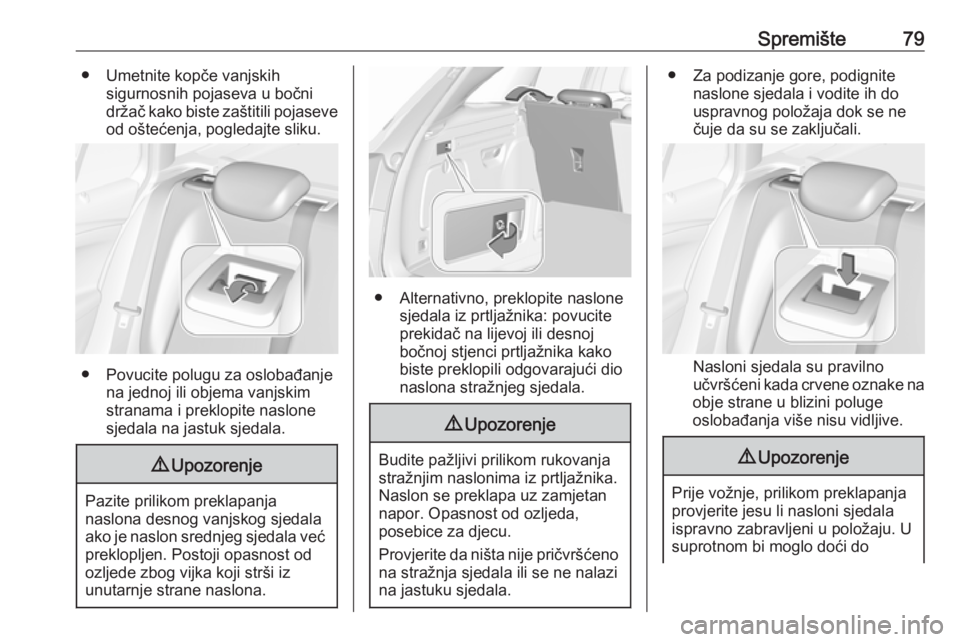

Spremište79● Umetnite kopče vanjskihsigurnosnih pojaseva u bočni
držač kako biste zaštitili pojaseve od oštećenja, pogledajte sliku.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
9 Upozorenje
Pazite prilikom preklapanja
naslona desnog vanjskog sjedala
ako je naslon srednjeg sjedala već preklopljen. Postoji opasnost od
ozljede zbog vijka koji strši iz
unutarnje strane naslona.
● Alternativno, preklopite naslone sjedala iz prtljažnika: povucite
prekidač na lijevoj ili desnoj
bočnoj stjenci prtljažnika kako
biste preklopili odgovarajući dio
naslona stražnjeg sjedala.
9 Upozorenje
Budite pažljivi prilikom rukovanja
stražnjim naslonima iz prtljažnika.
Naslon se preklapa uz zamjetan
napor. Opasnost od ozljeda,
posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
Nasloni sjedala su pravilno
učvršćeni kada crvene oznake na
obje strane u blizini poluge
oslobađanja više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U
suprotnom bi moglo doći do

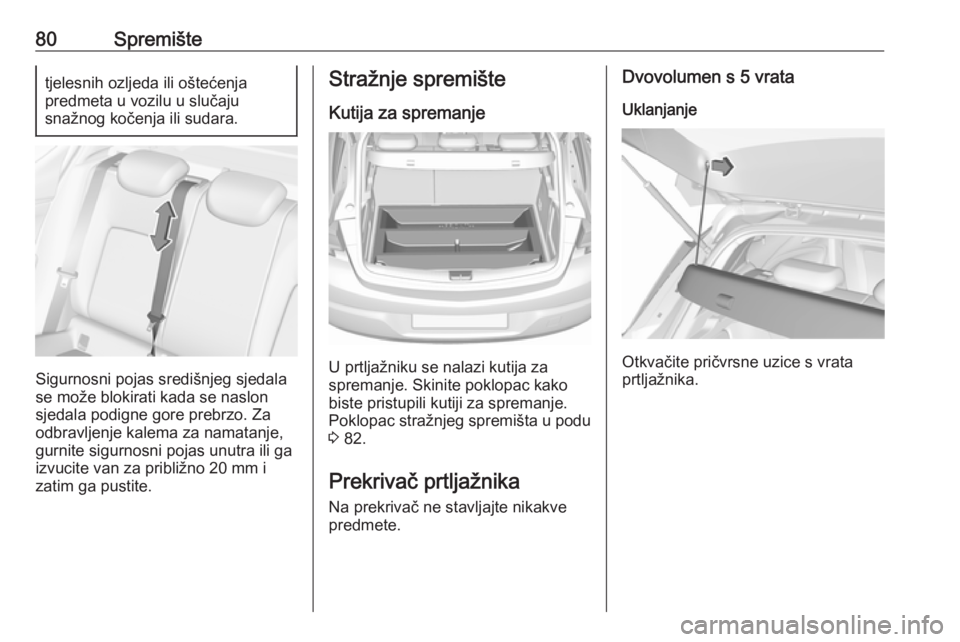

80Spremištetjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Stražnje spremište
Kutija za spremanje
U prtljažniku se nalazi kutija za
spremanje. Skinite poklopac kako
biste pristupili kutiji za spremanje.
Poklopac stražnjeg spremišta u podu
3 82.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve predmete.
Dvovolumen s 5 vrata
Uklanjanje
Otkvačite pričvrsne uzice s vrata
prtljažnika.

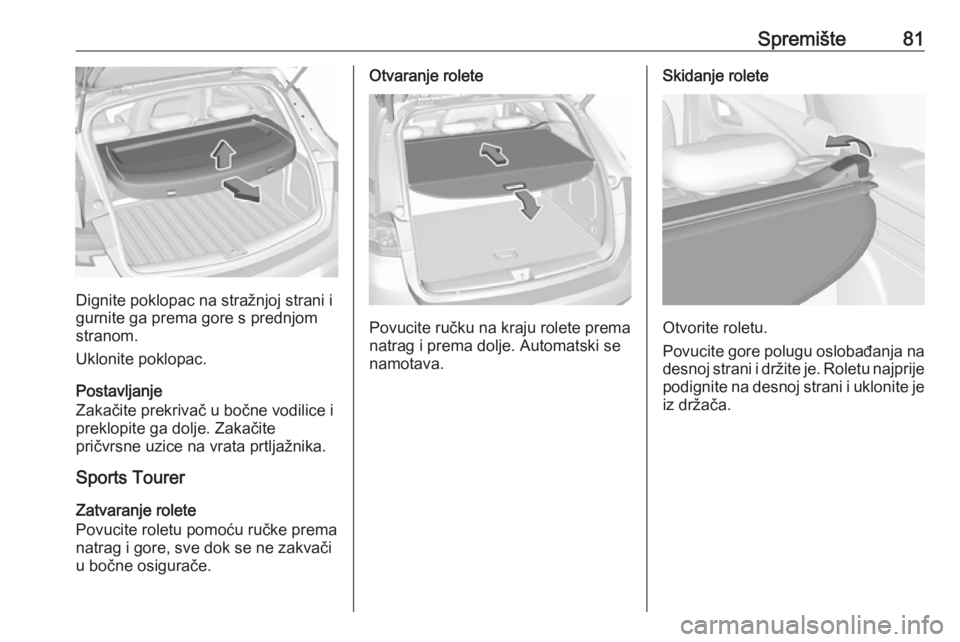

Spremište81
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne uzice na vrata prtljažnika.
Sports Tourer
Zatvaranje rolete
Povucite roletu pomoću ručke prema natrag i gore, sve dok se ne zakvači
u bočne osigurače.
Otvaranje rolete
Povucite ručku na kraju rolete prema
natrag i prema dolje. Automatski se
namotava.
Skidanje rolete
Otvorite roletu.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Roletu najprije podignite na desnoj strani i uklonite je
iz držača.

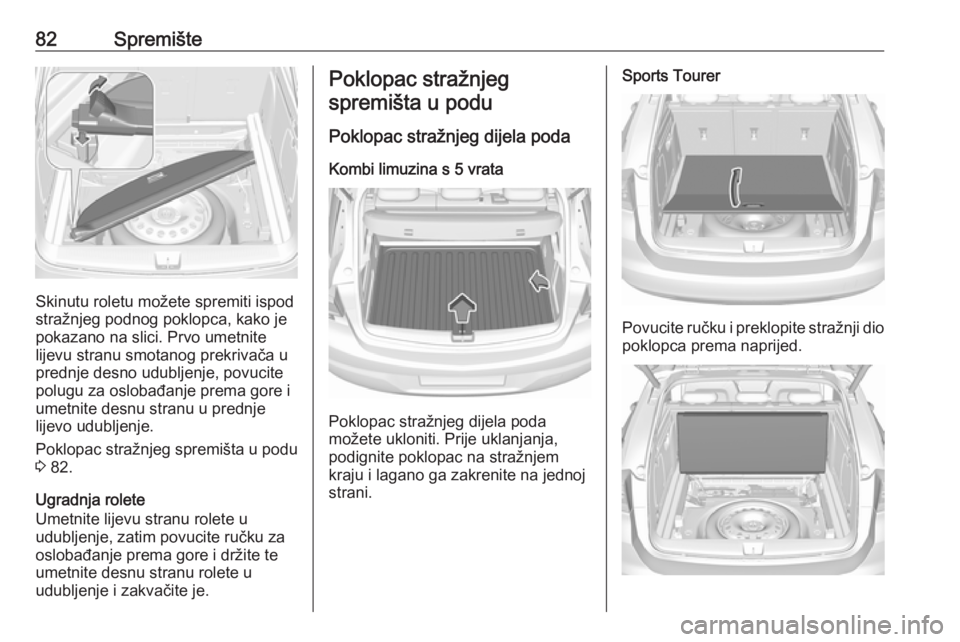

82Spremište
Skinutu roletu možete spremiti ispod
stražnjeg podnog poklopca, kako je
pokazano na slici. Prvo umetnite
lijevu stranu smotanog prekrivača u
prednje desno udubljenje, povucite
polugu za oslobađanje prema gore i
umetnite desnu stranu u prednje
lijevo udubljenje.
Poklopac stražnjeg spremišta u podu
3 82.
Ugradnja rolete
Umetnite lijevu stranu rolete u
udubljenje, zatim povucite ručku za
oslobađanje prema gore i držite te
umetnite desnu stranu rolete u
udubljenje i zakvačite je.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda Kombi limuzina s 5 vrata
Poklopac stražnjeg dijela poda
možete ukloniti. Prije uklanjanja,
podignite poklopac na stražnjem
kraju i lagano ga zakrenite na jednoj
strani.
Sports Tourer
Povucite ručku i preklopite stražnji dio
poklopca prema naprijed.

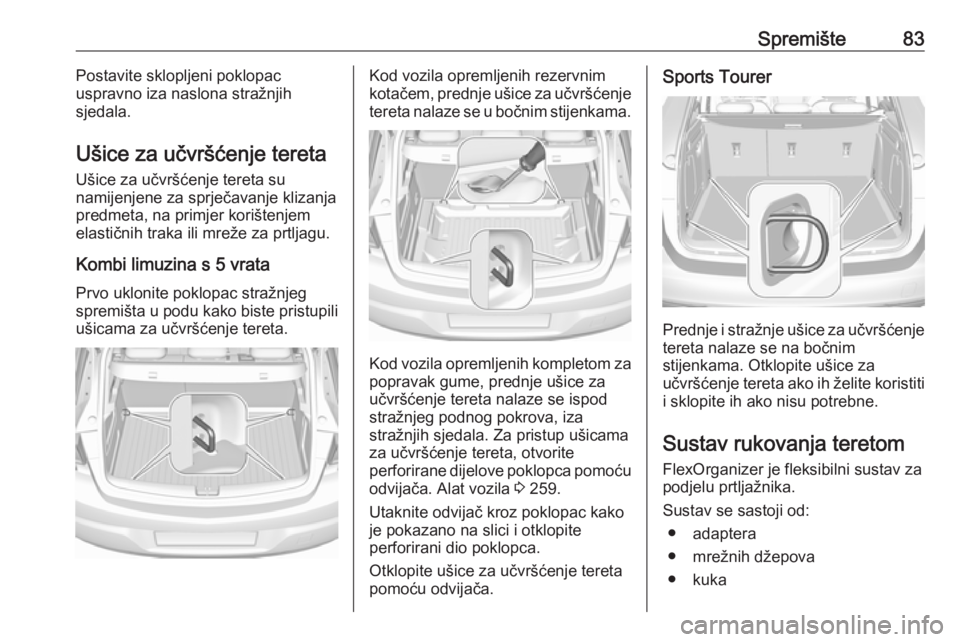

Spremište83Postavite sklopljeni poklopac
uspravno iza naslona stražnjih
sjedala.
Ušice za učvršćenje tereta Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, na primjer korištenjem
elastičnih traka ili mreže za prtljagu.
Kombi limuzina s 5 vrata Prvo uklonite poklopac stražnjeg
spremišta u podu kako biste pristupili
ušicama za učvršćenje tereta.Kod vozila opremljenih rezervnim
kotačem, prednje ušice za učvršćenje tereta nalaze se u bočnim stijenkama.
Kod vozila opremljenih kompletom za popravak gume, prednje ušice za
učvršćenje tereta nalaze se ispod
stražnjeg podnog pokrova, iza
stražnjih sjedala. Za pristup ušicama
za učvršćenje tereta, otvorite
perforirane dijelove poklopca pomoću
odvijača. Alat vozila 3 259.
Utaknite odvijač kroz poklopac kako
je pokazano na slici i otklopite
perforirani dio poklopca.
Otklopite ušice za učvršćenje tereta
pomoću odvijača.
Sports Tourer
Prednje i stražnje ušice za učvršćenje
tereta nalaze se na bočnim
stijenkama. Otklopite ušice za
učvršćenje tereta ako ih želite koristiti i sklopite ih ako nisu potrebne.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od: ● adaptera
● mrežnih džepova
● kuka

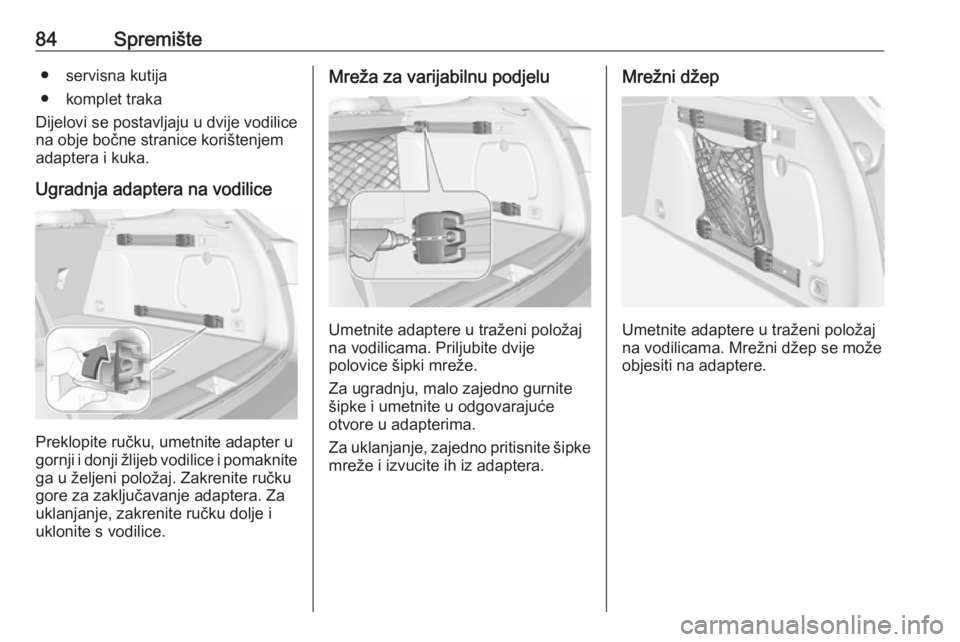

84Spremište● servisna kutija
● komplet traka
Dijelovi se postavljaju u dvije vodilice na obje bočne stranice korištenjem
adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.

Spremište85Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.
Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.
Komplet traka
Umetnite adaptere kompleta traka na vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.

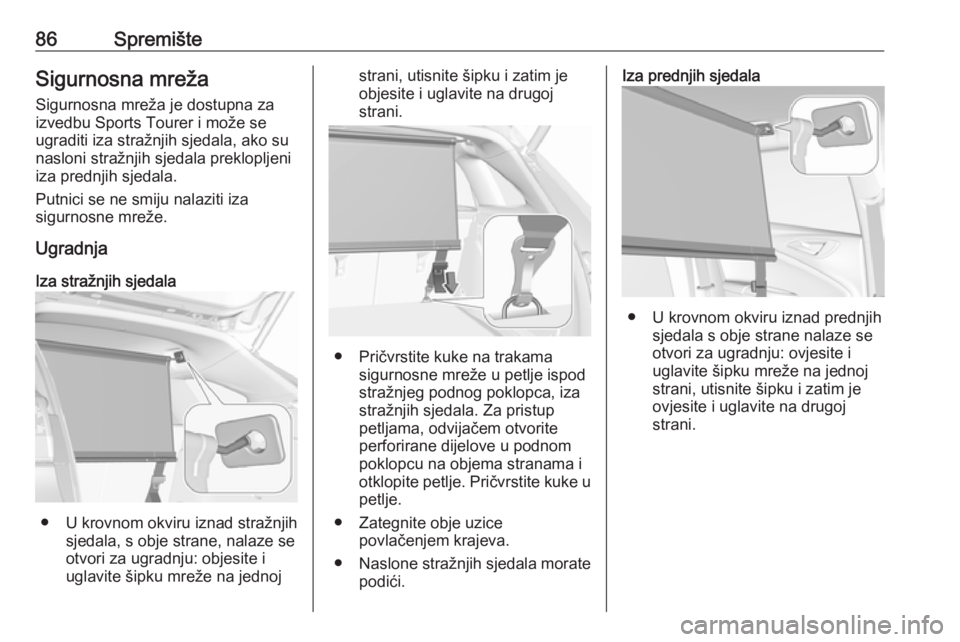

86SpremišteSigurnosna mreža
Sigurnosna mreža je dostupna za
izvedbu Sports Tourer i može se
ugraditi iza stražnjih sjedala, ako su
nasloni stražnjih sjedala preklopljeni
iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
● U krovnom okviru iznad stražnjih sjedala, s obje strane, nalaze se
otvori za ugradnju: objesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
objesite i uglavite na drugoj
strani.
● Pričvrstite kuke na trakama sigurnosne mreže u petlje ispod
stražnjeg podnog poklopca, iza
stražnjih sjedala. Za pristup
petljama, odvijačem otvorite
perforirane dijelove u podnom
poklopcu na objema stranama i
otklopite petlje. Pričvrstite kuke u petlje.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone stražnjih sjedala morate
podići.
Iza prednjih sjedala
● U krovnom okviru iznad prednjih sjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.

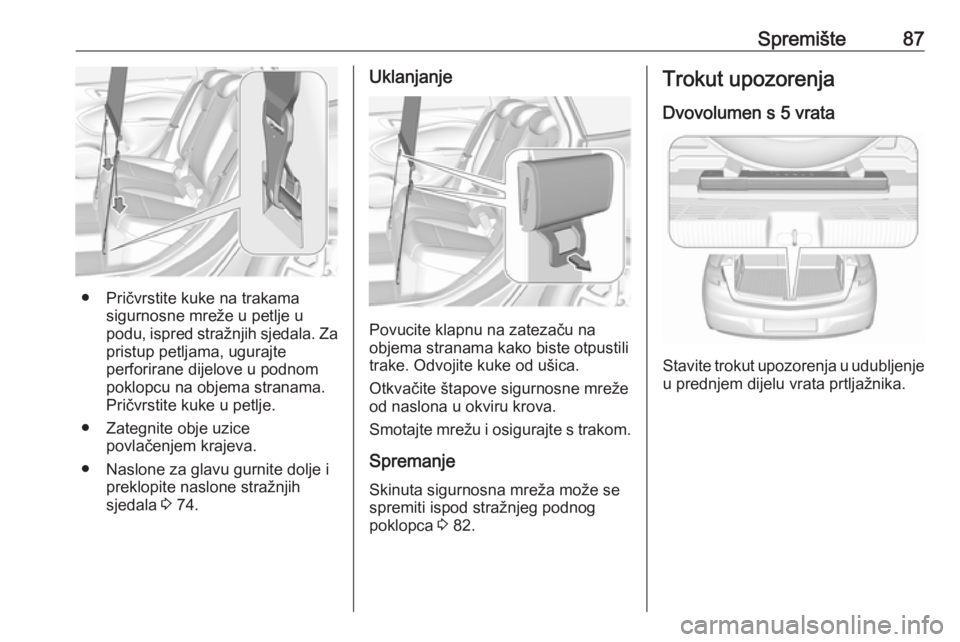

Spremište87
● Pričvrstite kuke na trakamasigurnosne mreže u petlje u
podu, ispred stražnjih sjedala. Za
pristup petljama, ugurajte
perforirane dijelove u podnom
poklopcu na objema stranama.
Pričvrstite kuke u petlje.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 74.
Uklanjanje
Povucite klapnu na zatezaču na
objema stranama kako biste otpustili
trake. Odvojite kuke od ušica.
Otkvačite štapove sigurnosne mreže od naslona u okviru krova.
Smotajte mrežu i osigurajte s trakom.
Spremanje Skinuta sigurnosna mreža može se
spremiti ispod stražnjeg podnog
poklopca 3 82.
Trokut upozorenja
Dvovolumen s 5 vrata
Stavite trokut upozorenja u udubljenje
u prednjem dijelu vrata prtljažnika.

88SpremišteSports Tourer
Stavite trokut upozorenja u udubljenje
ispod stražnjeg podnog poklopca, na
desnoj ili lijevoj strani.
Komplet za prvu pomoć
Smjestite komplet za prvu pomoć u
pretinac u lijevoj bočnoj stijenki.
Slika pokazuje hatchback s 5 vrata.
Za otvaranje odjeljka, oslobodite
poklopac i otvorite ga.
Slika pokazuje Sports Tourer.
Ako želite otvoriti poklopac, okrenite
gumb.
