OPEL ASTRA K 2017.5 Sürücü El Kitabı (in Turkish)

Araç bakımı3796. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundançıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Sinyal lambası ( 1)
Arka lamba/fren lambası ( 2)
LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş sinyali ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.

380Araç bakımı

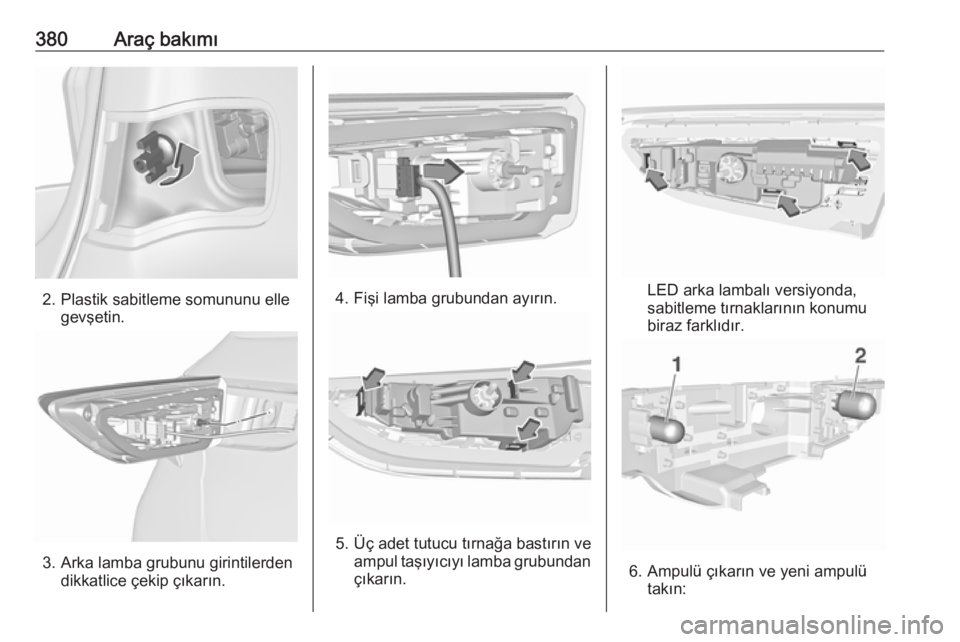

2. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.
5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:

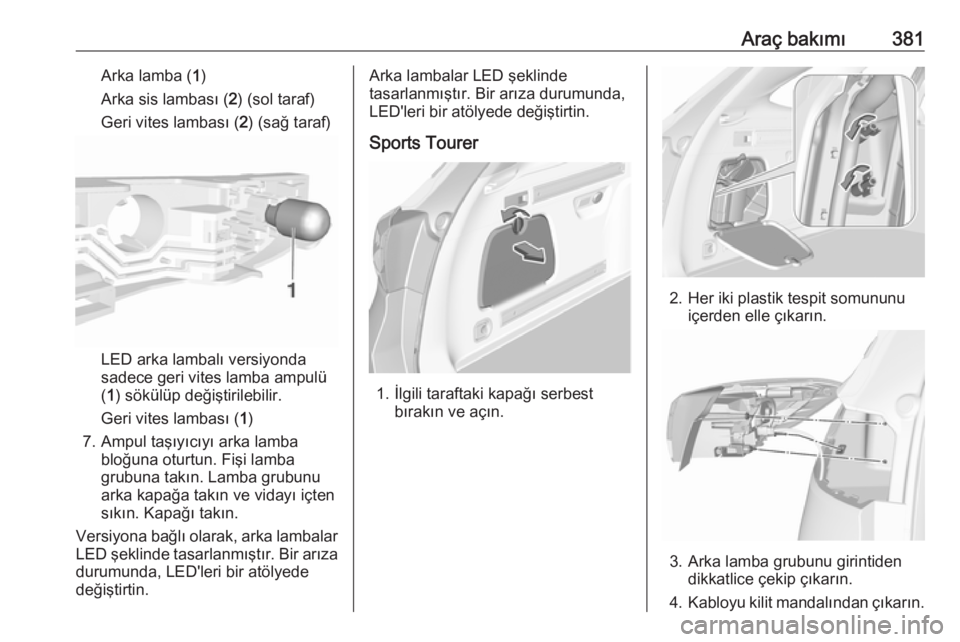

Araç bakımı381Arka lamba (1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)
LED arka lambalı versiyonda
sadece geri vites lamba ampulü
( 1 ) sökülüp değiştirilebilir.
Geri vites lambası ( 1)
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Arka lambalar LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Sports Tourer
1. İlgili taraftaki kapağı serbest bırakın ve açın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.
4. Kabloyu kilit mandalından çıkarın.

382Araç bakımı5. Standart arka lambalar:
Tutucu tırnakları serbest bırakın
ve ampul taşıyıcıyı lamba
grubundan çıkarın.
6. Ampulleri çıkarın ve yeni ampulleri takın:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.
8. LED arka lambalar:
LED arka lamba ve LED fren
lambalı versiyonda sadece dönüş
sinyali lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu
içindeki ampulü değiştirin.
Lamba grubundaki ampul duyunu döndürerek çıkarın. Ampul duyu
içindeki ampulü değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede
değiştirtin.

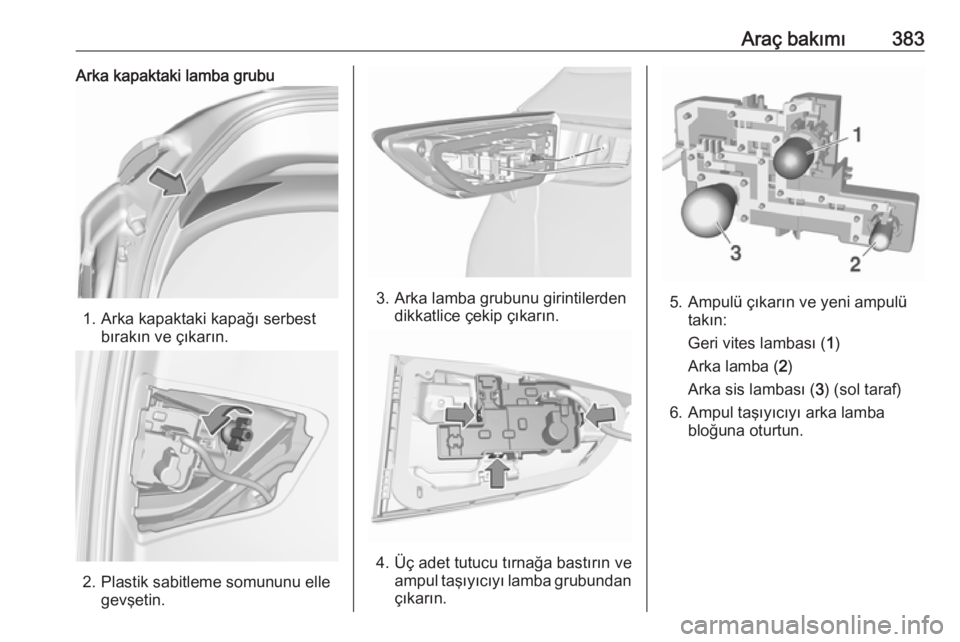

Araç bakımı383Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbestbırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Üç adet tutucu tırnağa bastırın ve ampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çıkarın ve yeni ampulü takın:
Geri vites lambası ( 1)
Arka lamba ( 2)
Arka sis lambası ( 3) (sol taraf)
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun.

384Araç bakımı

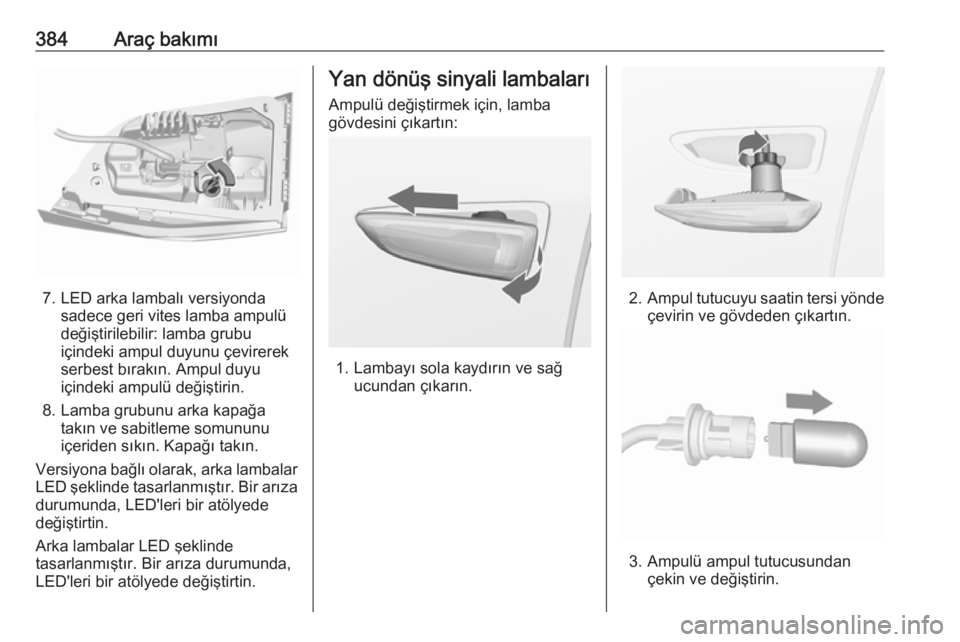

7. LED arka lambalı versiyondasadece geri vites lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu içindeki ampulü değiştirin.
8. Lamba grubunu arka kapağa takın ve sabitleme somununu
içeriden sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Arka lambalar LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

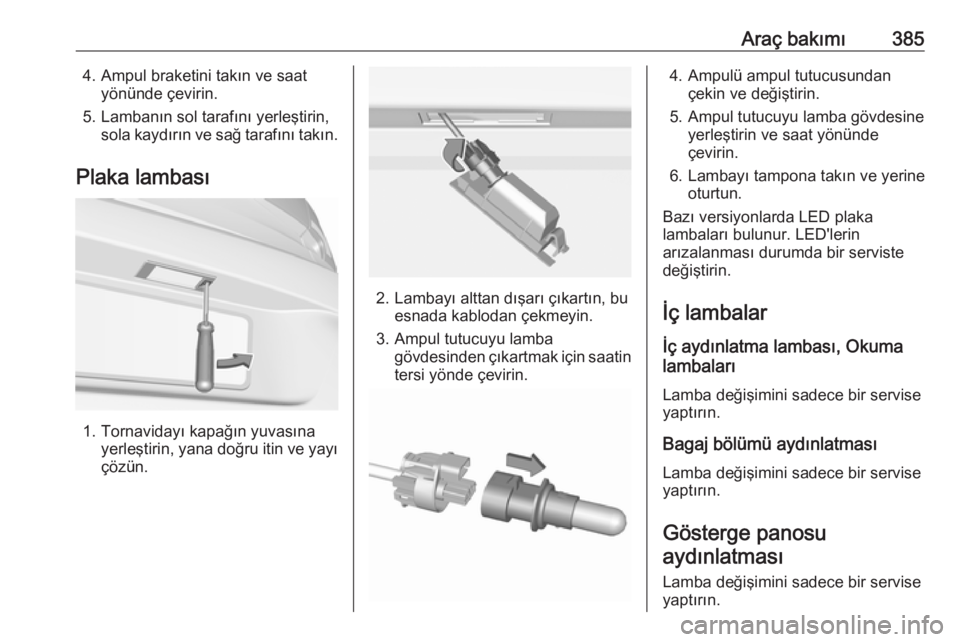

Araç bakımı3854. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir serviseyaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

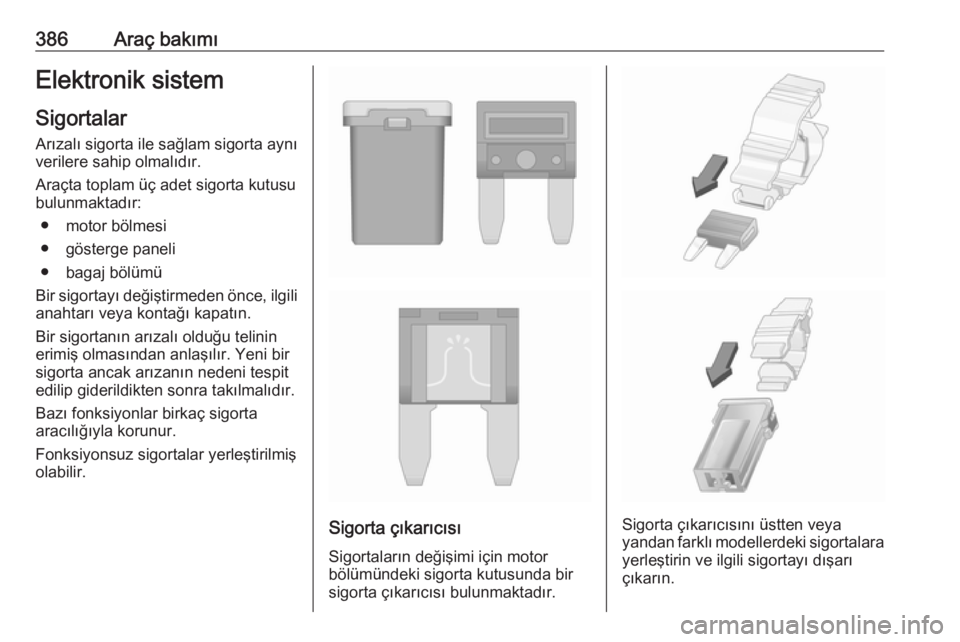

386Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

Araç bakımı387Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor fonksiyonları6Şanzıman kontrol modülü7–8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi,
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonu17Yakıt enjeksiyonu

388Araç bakımıNo.Akım devresi18Dizel egzoz sistemi19Dizel egzoz sistemi20–21DC/AC Konvertörü22ABS23Ön cam ve arka cam için fıskiyesistemi24–25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31–32DC transformatörü/LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörüNo.Akım devresi33Hırsızlık uyarısı34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40OnStar41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü45LED ön far sol/Otomatik far
seviye ayarlaması solNo.Akım devresi46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49–50LED ön far sağ/Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü/
Şanzıman kontrol modülü53–54Ön cam silecekleri55Dizel egzoz sistemi56–57–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
