Péče o vozidlo269Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky, které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší vzorek ani bok
pneumatiky o více než 10 mm (včetně zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pro
pneumatiky rozměru 195/65 R15,
205/55 R16 a 215/55 R16.
Nouzové rezervní kolo
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik
Menší poškození vzorku pneumatiky je možné opravit pomocí soupravy na opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:

270Péče o vozidloZatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
U 5dveřového hatchbacku se
souprava k opravě pneumatik
nachází na pravé straně
zavazadlového prostoru, za krytem.
U vozidel Sports Tourer bez provozu
na zemní plyn (CNG) se souprava na
opravu pneumatik nachází
v zavazadlovém prostoru, pod krytem podlahy.
U vozidel Sports Tourer s provozem
na zemní plyn (CNG) se souprava na
opravu pneumatik nachází v kufříku
na prvé straně zavazadlového
prostoru za krytem. Kufřík je zajištěn popruhem.
1. Vyjměte nádobku s těsnicí hmotou.
2. Zasuňte palec do otvoru a vytáhněte kompresor.
3. Vyjměte elektrický připojovacíkabel a hadičku z úložného
prostoru na spodní straně
kompresoru.

Péče o vozidlo271
4. Našroubujte hadičku kompresoruna nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během deseti
minut.
Tlak vzduchu v pneumatikách
3 302.

272Péče o vozidloPo dosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte dalších deset minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než deset minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za deset minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.

Péče o vozidlo273Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo
kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
sedmi barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné používat od teploty cca. -30 °C.
Dodané adaptéry lze použít i pro
huštění jiných předmětů, například
fotbalových míčů, vzduchových
matrací, nafukovacích člunů atd.
Tyto adaptéry jsou umístěny naspodní straně kompresoru. Chcete-
li jej vyjmout, odšroubujte
vzduchovou hadičku kompresoru
a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 269.
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo 3 275.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (max. tloušťka
jeden cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmějí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte. U kol
z lehkých slitin podložte
šroubovák měkkou tkaninou.
Stáhněte kryt kola. Nářadí vozidla
3 260.

274Péče o vozidlo
2. Vezměte klíč na kola a pevně honasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
3. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
4. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Ujistěte se, že okraj karosérie
dosedá do drážky zvedáku.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo

Péče o vozidlo275nezvedne od země. Zvedák již
dále nezvedejte.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo. Rezervní kolo 3 275.
7. Zašroubujte šrouby kola.
8. Spusťte vozidlo a odmontujte zvedák.
9. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 140 Nm.
10. Před nainstalováním vystřeďte otvor pro ventil v krytu kola
s ventilem pneumatiky.
Namontujte kryty šroubů kola.
11. Uložte vyměněné kolo 3 275
a nářadí vozidla 3 260.
12. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment šroubů kola.
Vadnou pneumatiku nechte co

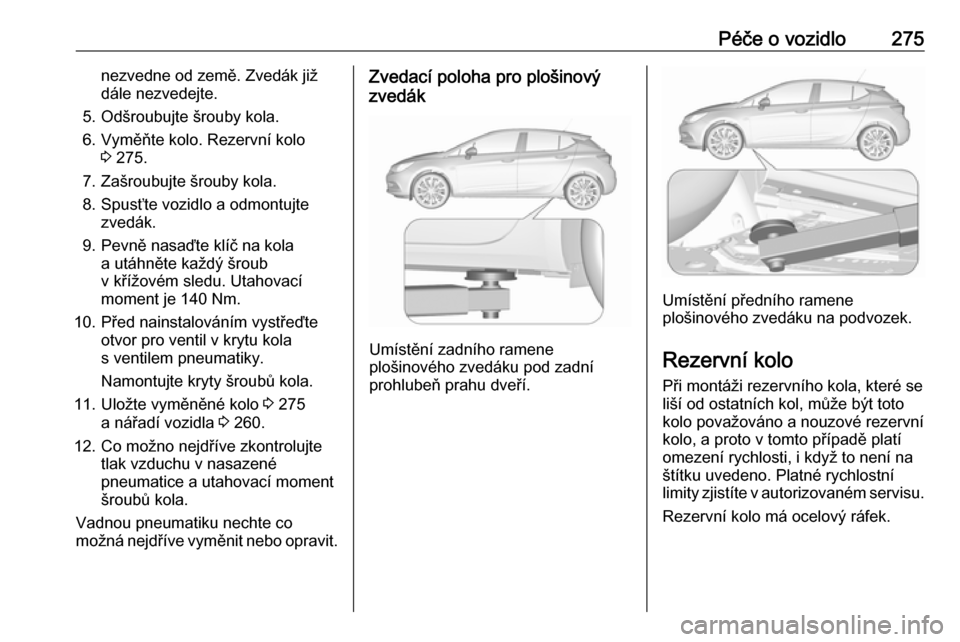

možná nejdříve vyměnit nebo opravit.Zvedací poloha pro plošinový
zvedák
Umístění zadního ramene
plošinového zvedáku pod zadní
prohlubeň prahu dveří.
Umístění předního ramene
plošinového zvedáku na podvozek.
Rezervní kolo
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.

276Péče o vozidloVýstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.

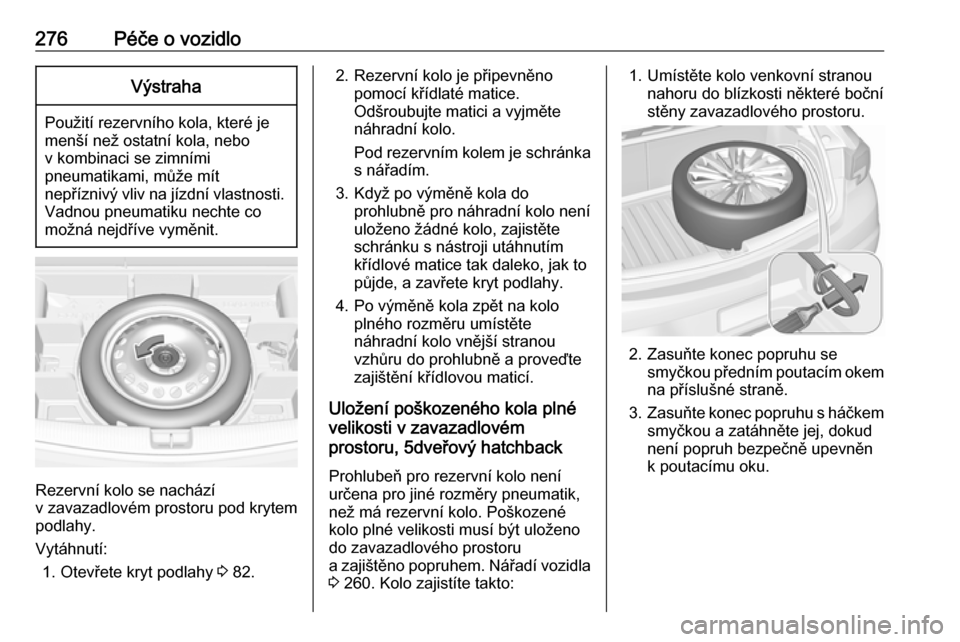

Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy.
Vytáhnutí: 1. Otevřete kryt podlahy 3 82.
2. Rezervní kolo je připevněno
pomocí křídlaté matice.
Odšroubujte matici a vyjměte
náhradní kolo.
Pod rezervním kolem je schránka
s nářadím.
3. Když po výměně kola do prohlubně pro náhradní kolo není
uloženo žádné kolo, zajistěte
schránku s nástroji utáhnutím
křídlové matice tak daleko, jak to
půjde, a zavřete kryt podlahy.
4. Po výměně kola zpět na kolo plného rozměru umístěte
náhradní kolo vnější stranou
vzhůru do prohlubně a proveďte
zajištění křídlovou maticí.
Uložení poškozeného kola plné
velikosti v zavazadlovém
prostoru, 5dveřový hatchback
Prohlubeň pro rezervní kolo není
určena pro jiné rozměry pneumatik,
než má rezervní kolo. Poškozené
kolo plné velikosti musí být uloženo
do zavazadlového prostoru
a zajištěno popruhem. Nářadí vozidla
3 260. Kolo zajistíte takto:1. Umístěte kolo venkovní stranou
nahoru do blízkosti některé bočnístěny zavazadlového prostoru.
2. Zasuňte konec popruhu se smyčkou předním poutacím okemna příslušné straně.
3. Zasuňte konec popruhu s háčkem
smyčkou a zatáhněte jej, dokud
není popruh bezpečně upevněn
k poutacímu oku.

Péče o vozidlo277

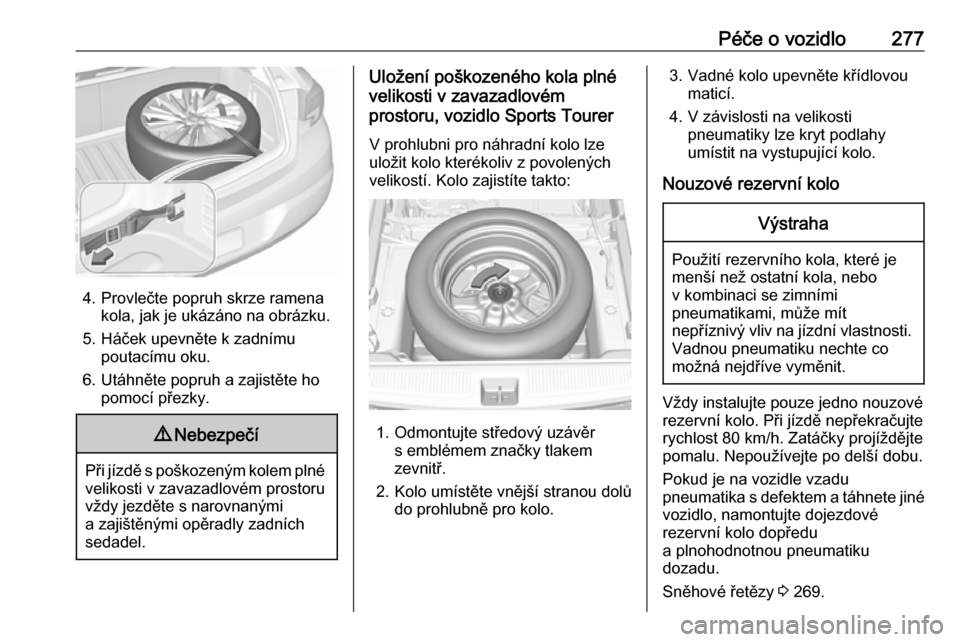

4. Provlečte popruh skrze ramenakola, jak je ukázáno na obrázku.
5. Háček upevněte k zadnímu poutacímu oku.
6. Utáhněte popruh a zajistěte ho pomocí přezky.
9 Nebezpečí
Při jízdě s poškozeným kolem plné
velikosti v zavazadlovém prostoru
vždy jezděte s narovnanými
a zajištěnými opěradly zadních
sedadel.
Uložení poškozeného kola plné
velikosti v zavazadlovém
prostoru, vozidlo Sports Tourer
V prohlubni pro náhradní kolo lze
uložit kolo kterékoliv z povolených
velikostí. Kolo zajistíte takto:
1. Odmontujte středový uzávěr s emblémem značky tlakemzevnitř.
2. Kolo umístěte vnější stranou dolů do prohlubně pro kolo.
3. Vadné kolo upevněte křídlovoumaticí.
4. V závislosti na velikosti pneumatiky lze kryt podlahy
umístit na vystupující kolo.
Nouzové rezervní koloVýstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.
Pokud je na vozidle vzadu
pneumatika s defektem a táhnete jiné vozidlo, namontujte dojezdové
rezervní kolo dopředu
a plnohodnotnou pneumatiku
dozadu.
Sněhové řetězy 3 269.

278Péče o vozidloRezervní kolo se směrovou
pneumatikou
Pokud je to možné, namontujte
směrové pneumatiky tak, aby se
otáčely ve směru jízdy. Směr otáčení
je vyznačen symbolem (např. šipkou) na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
● Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou
pneumatiku dejte co nejdříve
renovovat nebo opravit
a namontujte ji místo náhradního
kola.
● Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí
startovacích kabelů
Akumulátor vozidla je umístěn pod
krytem v zavazadlovém prostoru.
Připojovací body pro startování
pomocí startovacích kabelů jsou
umístěny v motorovém prostoru.
Vozidlo s vybitým akumulátorem můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.
Nestartujte s rychlonabíječkou.9 Varování
Při startování motoru pomocí
startovacích kabelů buďte
extrémně opatrní. Jakékoli
odchýlení se od následujících
pokynů může vést ke zraněním
nebo poškození následkem
výbuchu akumulátoru nebo
k poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru s očima, pokožkou,
tkaninami a lakovanými povrchy.
Kapalina obsahuje kyselinu
sírovou, která může při přímém
kontaktu způsobit zranění nebo
hmotné škody.
● Nikdy nevystavujte akumulátor vozidla otevřenému ohni nebo
zdroji jisker.
● Vybitý akumulátor vozidla může zamrznout již při teplotě 0 °C.
Před připojením kabelů nechte
zamrzlý akumulátor vozidla
rozmrznout.
● Při manipulaci s akumulátorem vozidla používejte ochranné
brýle a ochranný oděv.
● Ujistěte se, zda má pomocný akumulátor stejné napětí jako
akumulátor vozidla (12 V). Jeho
kapacita (Ah) nesmí být výrazně
nižší, než je kapacita vybitého
akumulátoru vozidla.
