Péče o vozidlo239Brzdy
Pokud má brzdové obložení
minimální tloušťku, během brzdění se
bude ozývat kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 286.
Akumulátor vozidla
Akumulátor vozidla je umístěn
v zavazadlovém prostoru, pod krytem
zadní podlahy, za zadními sedadly.
Kryt zadní podlahy 3 82.
Připojovací body pro startování
pomocí startovacích kabelů jsou
umístěny v motorovém prostoru.
Startování pomocí startovacích
kabelů 3 278.
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru

240Péče o vozidlomůže akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 148.
Odpojení akumulátoru
Pokud je nutné odpojit akumulátor
vozidla ( např. z důvodu údržby), musí
se siréna alarmu odpojit následujícím způsobem: Zapněte a vypněte
zapalování a pak během 15 sekund
odpojte akumulátor.
Výměna akumulátoru vozidla Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Ve vozidlech s akumulátorem AGM
(Absorptive Glass Mat) zajistěte, aby
byl při výměně použit opět
akumulátor AGM.
Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme
používat originální akumulátor
vozidla Opel.
Poznámky
Pokud použijete jiný akumulátor AGM vozidla než originální
akumulátor Opel, může se zhoršit
jeho funkce.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 166.

Péče o vozidlo241Dobíjení akumulátoru vozidla9Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 278.
Výstražný štítek
Význam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Odvzdušnění palivového
systému u vznětovýchmotorů
Pokud se nádrž s naftou během jízdy
zcela vyprázdnila, musí se palivový
systém odvzdušnit. Třikrát zapněte
zapalování - vždy na 15 sekund.
Potom startujte motor maximálně
40 sekund. Opakujte tento postup
maximálně po pěti sekundách. Pokud
motor nenastartujete, vyhledejte
pomoc v servisu.
Výměna lišty stěrače

242Péče o vozidloNadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

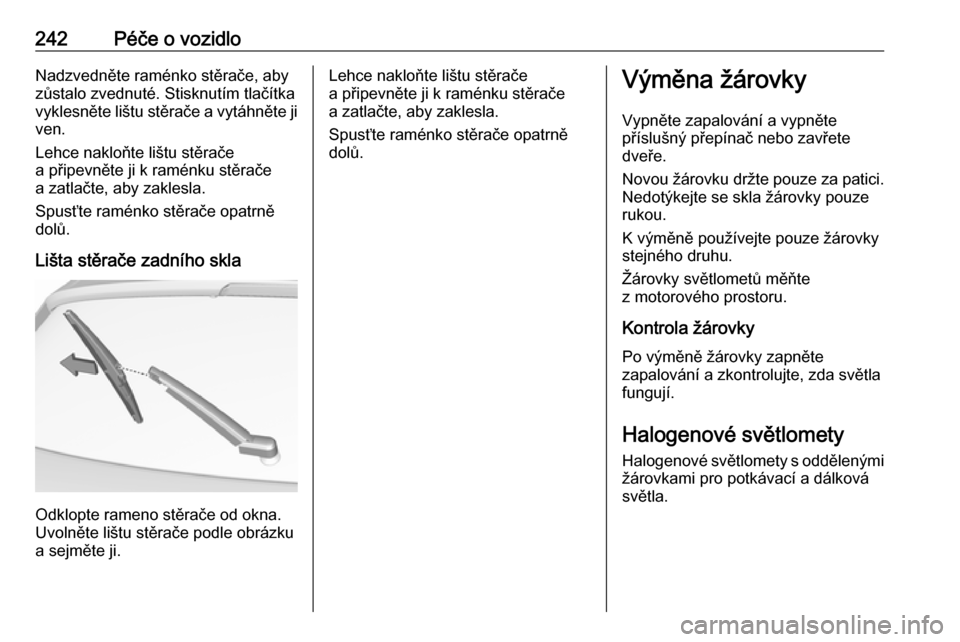

Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.Výměna žárovky
Vypněte zapalování a vypněte
příslušný přepínač nebo zavřete
dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky pouze
rukou.
K výměně používejte pouze žárovky
stejného druhu.
Žárovky světlometů měňte
z motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.

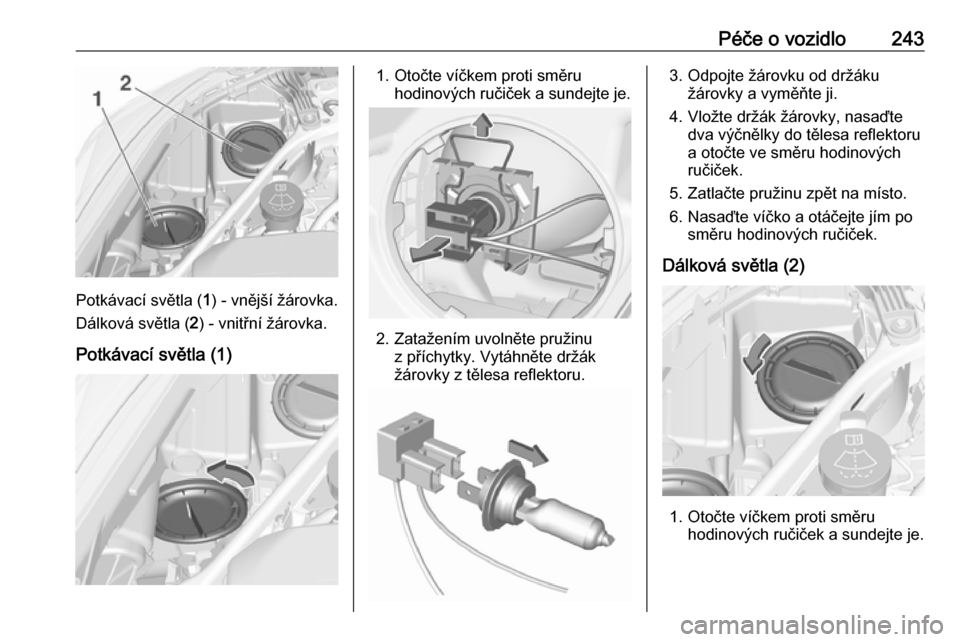

Halogenové světlomety
Halogenové světlomety s oddělenými žárovkami pro potkávací a dálková
světla.

Péče o vozidlo243
Potkávací světla (1) - vnější žárovka.
Dálková světla ( 2) - vnitřní žárovka.
Potkávací světla (1)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
2. Zatažením uvolněte pružinuz příchytky. Vytáhněte držák
žárovky z tělesa reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Vložte držák žárovky, nasaďte dva výčnělky do tělesa reflektoru
a otočte ve směru hodinových
ručiček.
5. Zatlačte pružinu zpět na místo.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

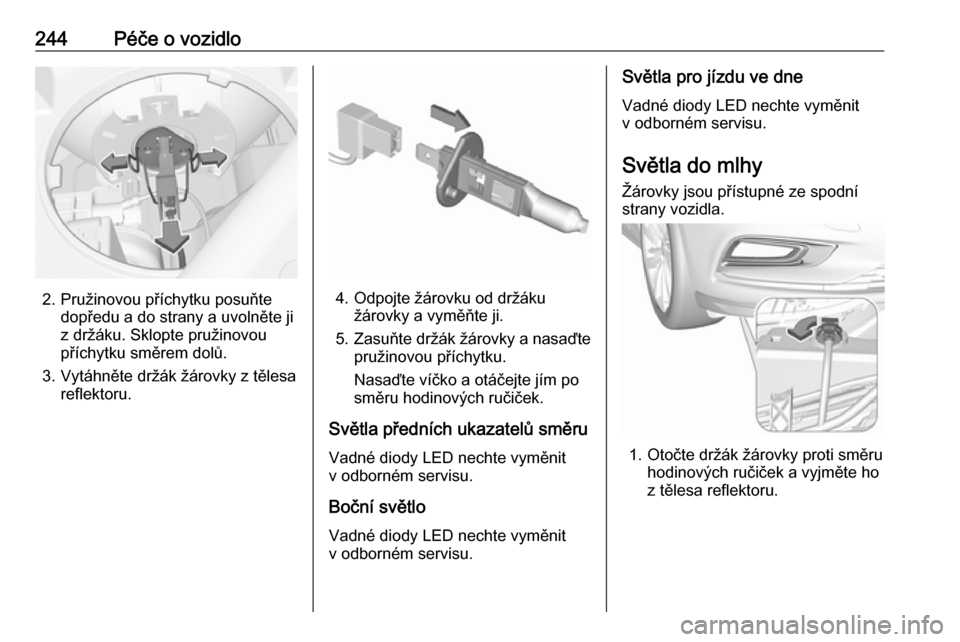

Dálková světla (2)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

244Péče o vozidlo
2. Pružinovou příchytku posuňtedopředu a do strany a uvolněte jiz držáku. Sklopte pružinovou
příchytku směrem dolů.
3. Vytáhněte držák žárovky z tělesa reflektoru.4. Odpojte žárovku od držáku žárovky a vyměňte ji.
5. Zasuňte držák žárovky a nasaďte
pružinovou příchytku.
Nasaďte víčko a otáčejte jím po
směru hodinových ručiček.
Světla předních ukazatelů směru
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držák žárovky proti směru hodinových ručiček a vyjměte ho
z tělesa reflektoru.

Péče o vozidlo245

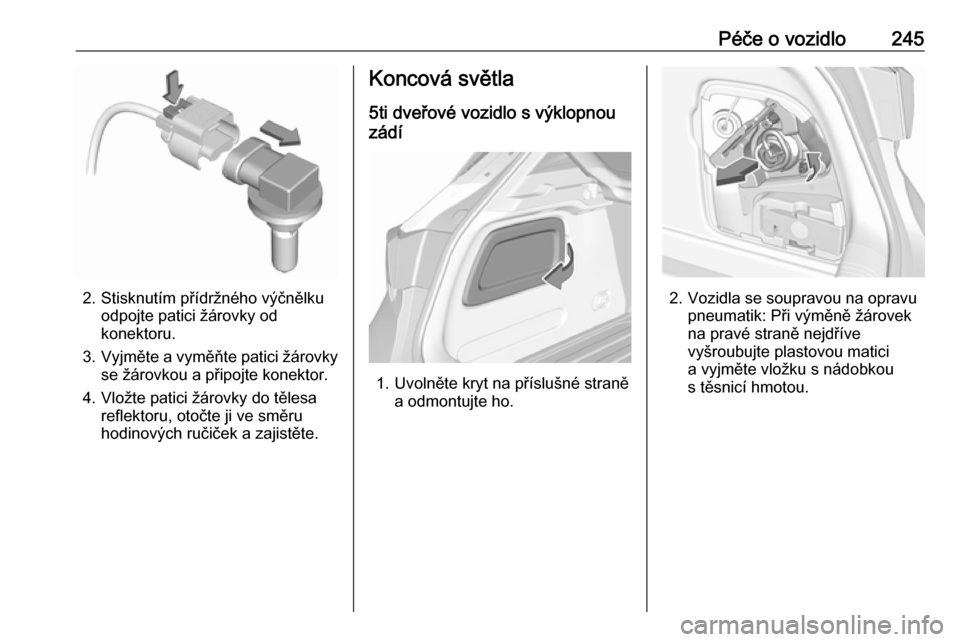

2. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.

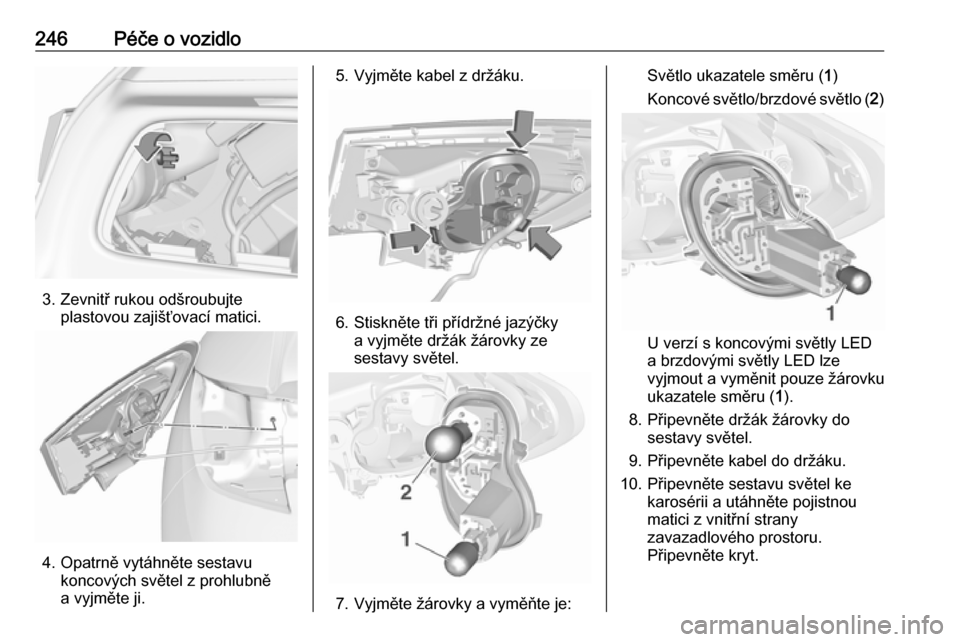

Koncová světla
5ti dveřové vozidlo s výklopnou
zádí
1. Uvolněte kryt na příslušné straně a odmontujte ho.
2. Vozidla se soupravou na opravu pneumatik: Při výměně žárovek
na pravé straně nejdříve
vyšroubujte plastovou matici
a vyjměte vložku s nádobkou
s těsnicí hmotou.

246Péče o vozidlo
3. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
4. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji.
5. Vyjměte kabel z držáku.
6. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.
7. Vyjměte žárovky a vyměňte je:
Světlo ukazatele směru ( 1)
Koncové světlo/brzdové světlo ( 2)
U verzí s koncovými světly LED
a brzdovými světly LED lze
vyjmout a vyměnit pouze žárovku
ukazatele směru ( 1).
8. Připevněte držák žárovky do sestavy světel.
9. Připevněte kabel do držáku.
10. Připevněte sestavu světel ke karosérii a utáhněte pojistnou
matici z vnitřní strany
zavazadlového prostoru.
Připevněte kryt.

Péče o vozidlo247V závislosti na verzi jsou koncová
a brzdová světla konstruována
s diodami LED. V případě závady
nechte diody LED vyměnit v servisu.

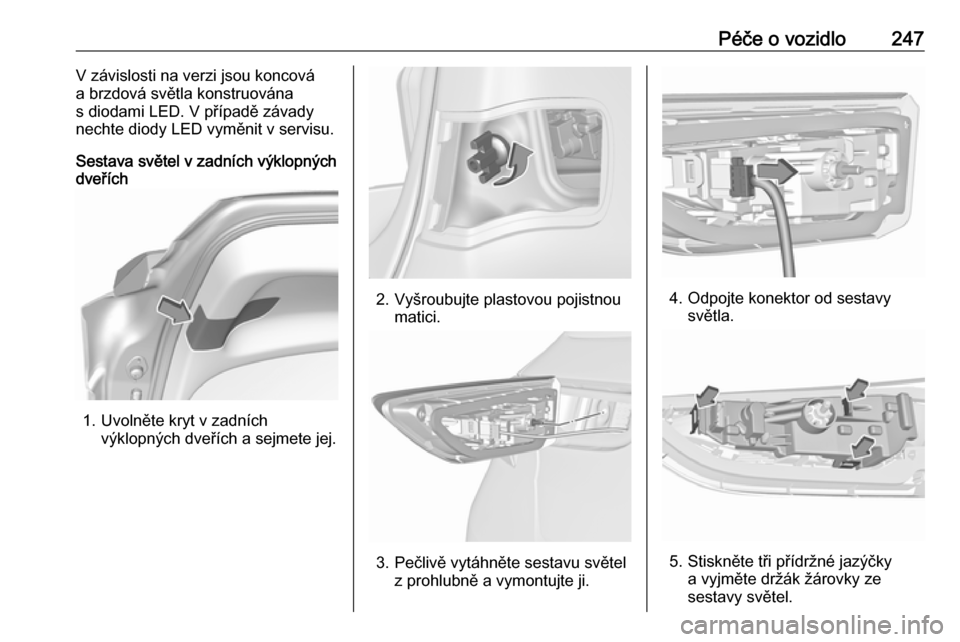

Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor od sestavysvětla.
5. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.

248Péče o vozidlo
U verze s diodami LED se
umístění přídržných jazýčků
mírně liší.
6. Vyjměte žárovku vyměňte jí:
Koncové světlo ( 1)
Zadní světlo do mlhy ( 2) (levá
strana)
Zpětné světlo ( 2) (pravá strana)
U verze s LED koncovými světly
lze vyjmout a vyměnit pouze
žárovku zpětného světla ( 1).
7. Vložte držák žárovek do sestavy koncových světel. Připojte
konektor k sestavě světla.
Nasaďte sestavu světla na zadní
výklopné dveře a utáhněte šroub z vnitřní strany. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.
Sports Tourer
1. Uvolněte kryt na příslušné straně a otevřete jej.
